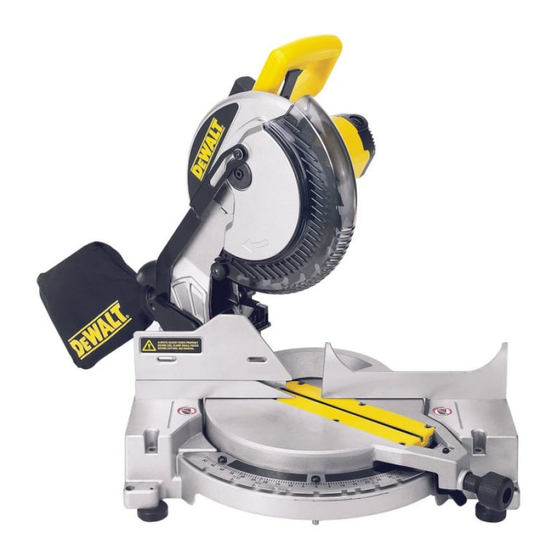

DeWalt DW706, DW704, DW705, DW703, DW712, DW705S - Смяна или инсталиране на диск

Съдържание

Смяна или инсталиране на нов диск

Настолни циркуляри: B&D #3660, #3680, DW704, DW705, DW705S (Преди код на датата 200210) и
Настолни циркуляри: DW703, DW706 и DW712 (DW705S след код на датата 200210)
Местоположение на кода на датата

  • Никога не натискайте бутона за заключване на шпиндела, докато дискът е под напрежение или се върти по инерция.
  • Не режете черни метали (съдържащи желязо или стомана) или зидария или влакнесто-циментов продукт с този настолен циркуляр.

Премахване на диска

Настолни циркуляри: B&D #3660, #3680, DW704, DW705, DW705S
(Преди код на датата 200210)

  1. Изключете циркуляра от контакта.
  2. Повдигнете рамото в горно положение и повдигнете долния предпазител (A) възможно най-много.
  3. Разхлабете, но не отстранявайте винта на скобата на предпазителя (B), докато скобата не може да бъде повдигната достатъчно, за да получите достъп до винта на диска.
  4. Натиснете бутона за заключване на шпиндела (C), докато внимателно въртите диска на ръка, докато ключалката се задейства.
  5. Като държите бутона натиснат, използвайте другата ръка и предоставения гаечен ключ (D), за да разхлабите винта на диска. (Завъртете по посока на часовниковата стрелка, лява резба)
  6. Отстранете винта на диска (E), външната затягаща шайба (F) и диска (G). 1" (25,4 mm) адаптер за диск (H), ако се използва, и вътрешната затягаща шайба (I), могат да бъдат оставени на шпиндела.

ЗАБЕЛЕЖКА: За дискове с отвор за диск 5/8" (15,88 mm), 1" (25,4 mm) адаптер за диск не се използва.

Настолни циркуляри: DW703, DW706 и DW712 (DW705S след код на датата 200210)

  1. Изключете циркуляра от контакта.
  2. Повдигнете рамото в горно положение и повдигнете долния предпазител (A) възможно най-много.
  3. Разхлабете, но не отстранявайте винта на скобата на предпазителя (B), докато скобата не може да бъде повдигната достатъчно, за да получите достъп до винта на диска. Долният предпазител ще остане повдигнат поради положението на винта на скобата на предпазителя.
  4. Натиснете бутона за заключване на шпиндела (C), докато внимателно въртите диска на ръка, докато ключалката се задейства.
  5. Като държите бутона натиснат, използвайте другата ръка и предоставения гаечен ключ (D), за да разхлабите винта на диска. (Завъртете по посока на часовниковата стрелка, лява резба)
  6. Отстранете винта на диска (E), външната затягаща шайба (F) и диска (G). 1" (25,4 mm) адаптер за диск (H), ако се използва, и вътрешната затягаща шайба (I), могат да бъдат оставени на шпиндела.

ЗАБЕЛЕЖКА: За дискове с отвор за диск 5/8" (15,88 mm), 1" (25,4 mm) адаптер за диск е

Инсталиране на диск

Настолни циркуляри: B&D #3660, #3680, DW704, DW705, DW705S
(Преди код на датата 200210)

  1. Изключете циркуляра от контакта.
  2. С повдигнато рамо, отворен долен предпазител и повдигната въртяща се плоча, поставете диска върху шпиндела, върху адаптера за диск [ако използвате диск с отвор за диск с диаметър 1" (25,4 mm)] и срещу вътрешната затягаща шайба със зъбите в долната част на диска, сочещи към задната част на циркуляра.
  3. Сглобете външната затягаща шайба върху шпиндела.
  4. Инсталирайте винта на диска и, като задействате заключването на шпиндела, затегнете здраво винта с предоставения гаечен ключ. (Завъртете обратно на часовниковата стрелка, лява резба)

ЗАБЕЛЕЖКА: Когато използвате дискове с диаметър на отвора на диска 5/8" (15,88 mm), адаптерът за диск няма да се използва и трябва да се съхранява на безопасно място за бъдеща употреба.

  1. Върнете скобата на предпазителя в първоначалното й положение и здраво затегнете винта на скобата на предпазителя, за да задържите скобата на място.

  • Скобата на предпазителя трябва да бъде върната в първоначалното си положение и винтът да бъде затегнат преди активиране на циркуляра.
  • Ако това не бъде направено, предпазителят може да влезе в контакт с въртящия се диск, което да доведе до повреда на циркуляра и сериозни наранявания.

Настолни циркуляри: DW703, DW706 и DW712 (DW705S след код на датата 200210)

  1. Изключете циркуляра от контакта.
  2. С повдигнато рамо, отворен долен предпазител и повдигната въртяща се плоча, поставете диска върху шпиндела, върху адаптера за диск [ако използвате диск с отвор за диск с диаметър 1" (25,4 mm)] и срещу вътрешната затягаща шайба със зъбите в долната част на диска, сочещи към задната част на циркуляра.
  3. Сглобете външната затягаща шайба върху шпиндела.
  4. Инсталирайте винта на диска и, като задействате заключването на шпиндела, затегнете здраво винта с предоставения гаечен ключ. (Завъртете обратно на часовниковата стрелка, лява резба)

ЗАБЕЛЕЖКА: Когато използвате дискове с диаметър на отвора на диска 5/8" (15,88 mm), адаптерът за диск няма да се използва и трябва да се съхранява на безопасно място за бъдеща употреба.

  1. Върнете скобата на предпазителя в първоначалното й положение и здраво затегнете винта на скобата на предпазителя, за да задържите скобата на място.

  • Скобата на предпазителя трябва да бъде върната в първоначалното си положение и винтът да бъде затегнат преди активиране на циркуляра.
  • Ако това не бъде направено, предпазителят може да влезе в контакт с въртящия се диск, което да доведе до повреда на циркуляра и сериозни наранявания.

DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (JAN05)
Copyright © 2005 DeWALT
The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme; the "D" shaped air intake grill; the array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
