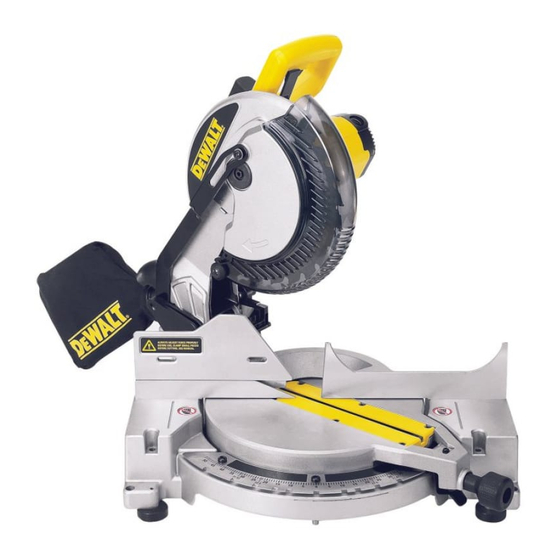

DeWalt DW706, DW704, DW705, DW703, DW712, DW705S - Ndërrimi ose Instalimi i Një Tehu

Përmbajtja

1 Ndërrimi ose Instalimi i Një Tehu të Ri Sharrë
2 Heqja e Tehut
3 Instalimi i Një Tehu
4 Shkarko manual
5 Në Gjuhë të Tjera

Ndërrimi ose Instalimi i Një Tehu të Ri Sharrë

Sharrat Miter: B&D #3660, #3680, DW704, DW705, DW705S (Para kodit të datës 200210) dhe
Sharrat Miter: DW703, DW706 dhe DW712 (DW705S pas kodit të datës 200210)

Mos e shtypni kurrë butonin e kyçjes së boshtit kur tehu është nën energji ose duke lëvizur lirshëm.
Mos prisni metal hekuri (që përmban hekur ose çelik) ose murature ose produkt çimentoje fibroze me këtë sharrë miter.

Heqja e Tehut

Sharrat Miter: B&D #3660, #3680, DW704, DW705, DW705S
(Para kodit të datës 200210)

Shkëputeni sharrën nga priza.
Ngrijeni krahun në pozicionin e sipërm dhe ngrijeni mbrojtësin e poshtëm (A) sa më shumë që të jetë e mundur.
Lirojeni, por mos e hiqni vidën e kllapës së mbrojtëses (B) derisa kllapa të mund të ngrihet mjaftueshëm për të hyrë te vida e tehut.
Shtypni butonin e kyçjes së boshtit (C) duke e rrotulluar me kujdes tehun e sharrës me dorë derisa të angazhohet kyçja.
Duke e mbajtur butonin të shtypur, përdorni dorën tjetër dhe çelësin e dhënë (D) për të liruar vidën e tehut. (Kthejeni në drejtim të akrepave të orës, fileto e majtë)
Hiqni vidën e tehut (E), rondele e jashtme e shtrëngimit (F) dhe tehu (G). Përshtatësi i tehut 1" (25.4mm) (H), nëse përdoret, dhe rondele e brendshme e shtrëngimit (I), mund të lihen në bosht.

SHËNIM: Për tehet me një vrimë tehu prej 5/8" (15.88mm), nuk përdoret përshtatësi i tehut 1" (25.4mm).

Sharrat Miter: DW703, DW706 dhe DW712 (DW705S pas kodit të datës 200210)

Shkëputeni sharrën nga priza.
Ngrijeni krahun në pozicionin e sipërm dhe ngrijeni mbrojtësin e poshtëm (A) sa më shumë që të jetë e mundur.
Lirojeni, por mos e hiqni vidën e kllapës së mbrojtëses (B) derisa kllapa të mund të ngrihet mjaftueshëm për të hyrë te vida e tehut. Mbrojtësi i poshtëm do të mbetet i ngritur për shkak të pozicionit të vidës së kllapës së mbrojtëses.
Shtypni butonin e kyçjes së boshtit (C) duke e rrotulluar me kujdes tehun e sharrës me dorë derisa të angazhohet kyçja.
Duke e mbajtur butonin të shtypur, përdorni dorën tjetër dhe çelësin e dhënë (D) për të liruar vidën e tehut. (Kthejeni në drejtim të akrepave të orës, fileto e majtë)
Hiqni vidën e tehut (E), rondele e jashtme e shtrëngimit (F) dhe tehu (G). Përshtatësi i tehut 1" (25.4mm) (H), nëse përdoret, dhe rondele e brendshme e shtrëngimit (I), mund të lihen në bosht.

SHËNIM: Për tehet me një vrimë tehu prej 5/8" (15.88mm), përshtatësi i tehut 1" (25.4mm) është

Instalimi i Një Tehu

Sharrat Miter: B&D #3660, #3680, DW704, DW705, DW705S
(Para kodit të datës 200210)

Shkëputeni sharrën nga priza.
Me krahun e ngritur, mbrojtësin e poshtëm të mbajtur hapur dhe pllakën rrotulluese të ngritur, vendoseni tehun në bosht, mbi përshtatësin e tehut [nëse përdorni një teh me një vrimë tehu me diametër 1" (25.4mm)] dhe kundër rondele së brendshme të shtrëngimit me dhëmbët në fund të tehut që tregojnë drejt pjesës së pasme të sharrës.
Montoni rondele e jashtme e shtrëngimit në bosht.
Instaloni vidën e tehut dhe, duke angazhuar kyçjen e boshtit, shtrëngoni fort vidën me çelësin e dhënë. (Kthejeni në drejtim të kundërt të akrepave të orës, fileto e majtë)

SHËNIM: Kur përdorni tehe me një vrimë tehu me diametër 5/8" (15.88mm), përshtatësi i tehut nuk do të përdoret dhe duhet të ruhet në një vend të sigurt për përdorim të ardhshëm.

Kthejeni kllapën e mbrojtëses në pozicionin e saj origjinal dhe shtrëngoni fort vidën e kllapës së mbrojtëses për ta mbajtur kllapën në vend.

Kllapa e mbrojtëses duhet të kthehet në pozicionin e saj origjinal dhe vida të shtrëngohet përpara se të aktivizohet sharrën.
Mosrespektimi i kësaj mund të lejojë që mbrojtësja të kontaktojë tehun e sharrës që rrotullohet duke rezultuar në dëmtim të sharrës dhe lëndim të rëndë personal.

Sharrat Miter: DW703, DW706 dhe DW712 (DW705S pas kodit të datës 200210)

Shkëputeni sharrën nga priza.
Me krahun e ngritur, mbrojtësin e poshtëm të mbajtur hapur dhe pllakën rrotulluese të ngritur, vendoseni tehun në bosht, mbi përshtatësin e tehut [nëse përdorni një teh me një vrimë tehu me diametër 1" (25.4mm)] dhe kundër rondele së brendshme të shtrëngimit me dhëmbët në fund të tehut që tregojnë drejt pjesës së pasme të sharrës.
Montoni rondele e jashtme e shtrëngimit në bosht.
Instaloni vidën e tehut dhe, duke angazhuar kyçjen e boshtit, shtrëngoni fort vidën me çelësin e dhënë. (Kthejeni në drejtim të kundërt të akrepave të orës, fileto e majtë)

SHËNIM: Kur përdorni tehe me një vrimë tehu me diametër 5/8" (15.88mm), përshtatësi i tehut nuk do të përdoret dhe duhet të ruhet në një vend të sigurt për përdorim të ardhshëm.

Kthejeni kllapën e mbrojtëses në pozicionin e saj origjinal dhe shtrëngoni fort vidën e kllapës së mbrojtëses për ta mbajtur kllapën në vend.

Kllapa e mbrojtëses duhet të kthehet në pozicionin e saj origjinal dhe vida të shtrëngohet përpara se të aktivizohet sharrën.
Mosrespektimi i kësaj mund të lejojë që mbrojtësja të kontaktojë tehun e sharrës që rrotullohet duke rezultuar në dëmtim të sharrës dhe lëndim të rëndë personal.
