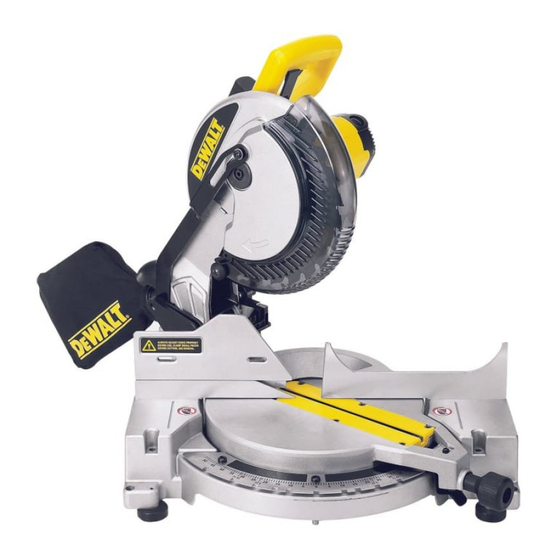

DeWalt DW706, DW704, DW705, DW703, DW712, DW705S - Пышақты ауыстыру немесе орнату

Мазмұны

1 Араның жаңа пышағын ауыстыру немесе орнату
2 Пышақты шешу
3 Пышақты орнату
4 Нұсқаулықты жүктеп алу
5 Басқа тілдерде

Араның жаңа пышағын ауыстыру немесе орнату

Тік бұрышты аралар: B&D #3660, #3680, DW704, DW705, DW705S (200210 күніне дейінгі код) және
Тік бұрышты аралар: DW703, DW706 және DW712 (DW705S 200210 күнінен кейінгі код)

Пышақ қуатталып тұрғанда немесе инерциямен қозғалып тұрғанда ешқашан шпиндельді құлыптау батырмасын баспаңыз.
Бұл тік бұрышты арамен қара металды (құрамында темір немесе болат бар) немесе кірпіш қалауды немесе талшықты цемент өнімін кеспеңіз.

Пышақты шешу

Тік бұрышты аралар: B&D #3660, #3680, DW704, DW705, DW705S
(200210 күніне дейінгі код)

Араны электр желісінен ажыратыңыз.
Қолды жоғарғы күйге көтеріңіз және төменгі қорғанысты (A) мүмкіндігінше жоғары көтеріңіз.
Қорғаныс кронштейнінің бұрандасын (B) пышақ бұрандасына қол жеткізу үшін кронштейнді жеткілікті көтеруге болатынша босатыңыз, бірақ шешіп алмаңыз.
Құлып іске қосылғанша ара пышағын қолыңызбен абайлап айналдыра отырып, шпиндельді құлыптау батырмасын (C) басыңыз.
Батырманы басып тұрып, екінші қолыңызбен және берілген кілтпен (D) пышақ бұрандасын босатыңыз. (Сағат тілімен бұраңыз, сол жақ жіп)
Пышақ бұрандасын (E), сыртқы қысқыш шайбаны (F) және пышақты (G) алыңыз. 1" (25,4 мм) пышақ адаптерін (H), егер пайдаланылса, және ішкі қысқыш шайбаны (I) шпиндельде қалдыруға болады.

ЕСКЕРТПЕ: Пышақ тесігі 5/8" (15,88 мм) болатын пышақтар үшін 1" (25,4 мм) пышақ адаптері пайдаланылмайды.

Тік бұрышты аралар: DW703, DW706 және DW712 (DW705S 200210 күнінен кейінгі код)

Араны электр желісінен ажыратыңыз.
Қолды жоғарғы күйге көтеріңіз және төменгі қорғанысты (A) мүмкіндігінше жоғары көтеріңіз.
Қорғаныс кронштейнінің бұрандасын (B) пышақ бұрандасына қол жеткізу үшін кронштейнді жеткілікті көтеруге болатынша босатыңыз, бірақ шешіп алмаңыз. Қорғаныс кронштейнінің бұрандасының орналасуына байланысты төменгі қорғаныс көтерілген күйде қалады.
Құлып іске қосылғанша ара пышағын қолыңызбен абайлап айналдыра отырып, шпиндельді құлыптау батырмасын (C) басыңыз.
Батырманы басып тұрып, екінші қолыңызбен және берілген кілтпен (D) пышақ бұрандасын босатыңыз. (Сағат тілімен бұраңыз, сол жақ жіп)
Пышақ бұрандасын (E), сыртқы қысқыш шайбаны (F) және пышақты (G) алыңыз. 1" (25,4 мм) пышақ адаптерін (H), егер пайдаланылса, және ішкі қысқыш шайбаны (I) шпиндельде қалдыруға болады.

ЕСКЕРТПЕ: Пышақ тесігі 5/8" (15,88 мм) болатын пышақтар үшін 1" (25,4 мм) пышақ адаптері

Пышақты орнату

Тік бұрышты аралар: B&D #3660, #3680, DW704, DW705, DW705S
(200210 күніне дейінгі код)

Араны электр желісінен ажыратыңыз.
Қол көтерілген, төменгі қорғаныс ашық және айналмалы тақта көтерілген кезде, пышақты шпиндельге, пышақ адаптеріне [егер 1" (25,4 мм) диаметрлі пышақ тесігі бар пышақты пайдалансаңыз] және пышақтың төменгі жағындағы тістері араның артқы жағына қарай бағытталған ішкі қысқыш шайбаға қарсы қойыңыз.
Сыртқы қысқыш шайбаны шпиндельге құрастырыңыз.
Пышақ бұрандасын орнатыңыз және шпиндельді құлыптауды іске қосып, бұранданы берілген кілтпен мықтап қатайтыңыз. (Сағат тіліне қарсы бұраңыз, сол жақ жіп)

ЕСКЕРТПЕ: Пышақ тесігінің диаметрі 5/8" (15,88 мм) болатын пышақтарды пайдаланған кезде пышақ адаптері пайдаланылмайды және болашақта пайдалану үшін қауіпсіз жерде сақталуы керек.

Қорғаныс кронштейнін бастапқы күйіне қайтарыңыз және кронштейнді орнында ұстау үшін қорғаныс кронштейнінің бұрандасын мықтап қатайтыңыз.

Араны іске қосудан бұрын қорғаныс кронштейні бастапқы күйіне қайтарылып, бұранда қатайтылуы керек.
Олай етпеу қорғаныстың айналмалы ара пышағымен жанасуына әкелуі мүмкін, бұл араның зақымдалуына және ауыр жарақатқа әкеледі.

Тік бұрышты аралар: DW703, DW706 және DW712 (DW705S 200210 күнінен кейінгі код)

Араны электр желісінен ажыратыңыз.
Қол көтерілген, төменгі қорғаныс ашық және айналмалы тақта көтерілген кезде, пышақты шпиндельге, пышақ адаптеріне [егер 1" (25,4 мм) диаметрлі пышақ тесігі бар пышақты пайдалансаңыз] және пышақтың төменгі жағындағы тістері араның артқы жағына қарай бағытталған ішкі қысқыш шайбаға қарсы қойыңыз.
Сыртқы қысқыш шайбаны шпиндельге құрастырыңыз.
Пышақ бұрандасын орнатыңыз және шпиндельді құлыптауды іске қосып, бұранданы берілген кілтпен мықтап қатайтыңыз. (Сағат тіліне қарсы бұраңыз, сол жақ жіп)

Қорғаныс кронштейнін бастапқы күйіне қайтарыңыз және кронштейнді орнында ұстау үшін қорғаныс кронштейнінің бұрандасын мықтап қатайтыңыз.

Араны іске қосудан бұрын қорғаныс кронштейні бастапқы күйіне қайтарылып, бұранда қатайтылуы керек.
Олай етпеу қорғаныстың айналмалы ара пышағымен жанасуына әкелуі мүмкін, бұл араның зақымдалуына және ауыр жарақатқа әкеледі.

DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (JAN05)
Copyright © 2005 DeWALT
Төмендегілер бір немесе бірнеше DeWALT электр құралдарының сауда белгілері болып табылады: сары және қара түсті схема; "D" пішінді ауа кіргізу торы; қолғаптың үстіндегі пирамидалардың массиві; жинақтау қорабының конфигурациясы; және құралдың бетіндегі ромб тәрізді дөңестердің массиві.
