DeWalt DW706, DW704, DW705, DW703, DW712, DW705S - Αλλαγή ή Εγκατάσταση Λάμας
Αλλαγή ή Εγκατάσταση Νέας Λάμας

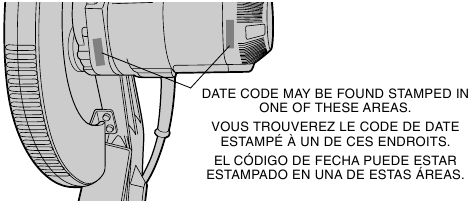

Miter Saws: B&D #3660, #3680, DW704, DW705, DW705S (Πριν από τον κωδικό ημερομηνίας 200210) και
Miter Saws: DW703, DW706 και DW712 (DW705S μετά τον κωδικό ημερομηνίας 200210)
- Μην πατάτε ποτέ το κουμπί κλειδώματος του άξονα όταν η λάμα είναι υπό τάση ή σε ελεύθερη περιστροφή.
- Μην κόβετε σιδηρούχα μέταλλα (που περιέχουν σίδηρο ή χάλυβα) ή τοιχοποιία ή προϊόντα ινοπλισμένου τσιμέντου με αυτό το πριόνι γωνίας.
Αφαίρεση της Λάμας
Miter Saws: B&D #3660, #3680, DW704, DW705, DW705S
(Πριν από τον κωδικό ημερομηνίας 200210)
- Αποσυνδέστε το πριόνι.
- Ανυψώστε τον βραχίονα στην επάνω θέση και ανυψώστε το κάτω προστατευτικό (A) όσο το δυνατόν περισσότερο.
![]()
- Χαλαρώστε, αλλά μην αφαιρέσετε τη βίδα του βραχίονα προστασίας (B) μέχρι ο βραχίονας να μπορεί να ανυψωθεί αρκετά για να αποκτήσετε πρόσβαση στη βίδα της λάμας.

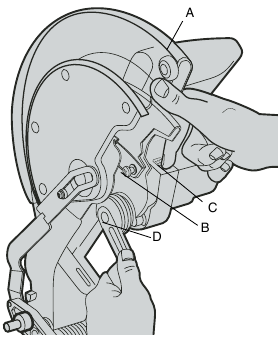

- Πατήστε το κουμπί κλειδώματος του άξονα (C) ενώ περιστρέφετε προσεκτικά τη λάμα του πριονιού με το χέρι μέχρι να εμπλακεί το κλείδωμα.
- Κρατώντας το κουμπί πατημένο, χρησιμοποιήστε το άλλο χέρι και το παρεχόμενο κλειδί (D) για να χαλαρώσετε τη βίδα της λάμας. (Περιστρέψτε δεξιόστροφα, αριστερόστροφο σπείρωμα)

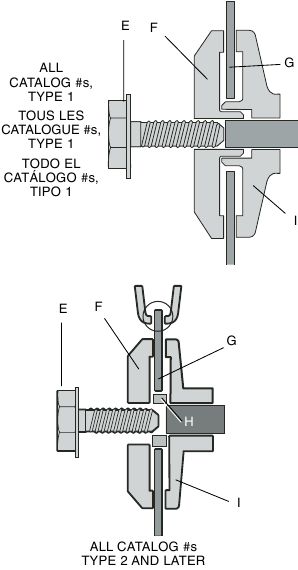

- Αφαιρέστε τη βίδα της λάμας (E), την εξωτερική ροδέλα σύσφιξης (F) και τη λάμα (G). Ο προσαρμογέας λάμας 1" (25,4mm) (H), εάν χρησιμοποιείται, και η εσωτερική ροδέλα σύσφιξης (I), μπορούν να παραμείνουν στον άξονα.
ΣΗΜΕΙΩΣΗ: Για λάμες με τρύπα λάμας 5/8" (15,88mm), δεν χρησιμοποιείται ο προσαρμογέας λάμας 1" (25,4mm).
Miter Saws: DW703, DW706 και DW712 (DW705S μετά τον κωδικό ημερομηνίας 200210)
- Αποσυνδέστε το πριόνι.
- Ανυψώστε τον βραχίονα στην επάνω θέση και ανυψώστε το κάτω προστατευτικό (A) όσο το δυνατόν περισσότερο.
![]()
- Χαλαρώστε, αλλά μην αφαιρέσετε τη βίδα του βραχίονα προστασίας (B) μέχρι ο βραχίονας να μπορεί να ανυψωθεί αρκετά για να αποκτήσετε πρόσβαση στη βίδα της λάμας. Το κάτω προστατευτικό θα παραμείνει ανυψωμένο λόγω της θέσης της βίδας του βραχίονα προστασίας.

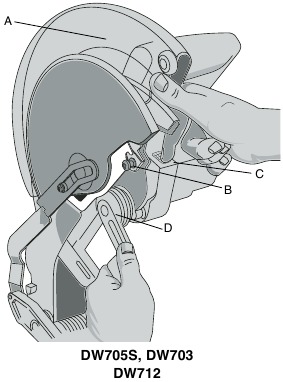

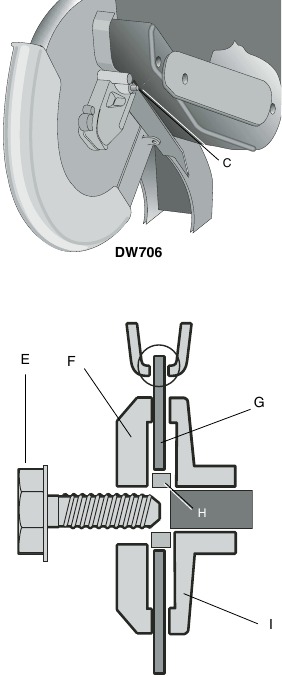

- Πατήστε το κουμπί κλειδώματος του άξονα (C) ενώ περιστρέφετε προσεκτικά τη λάμα του πριονιού με το χέρι μέχρι να εμπλακεί το κλείδωμα.
- Κρατώντας το κουμπί πατημένο, χρησιμοποιήστε το άλλο χέρι και το παρεχόμενο κλειδί (D) για να χαλαρώσετε τη βίδα της λάμας. (Περιστρέψτε δεξιόστροφα, αριστερόστροφο σπείρωμα)
- Αφαιρέστε τη βίδα της λάμας (E), την εξωτερική ροδέλα σύσφιξης (F) και τη λάμα (G). Ο προσαρμογέας λάμας 1" (25,4mm) (H), εάν χρησιμοποιείται, και η εσωτερική ροδέλα σύσφιξης (I), μπορούν να παραμείνουν στον άξονα.
ΣΗΜΕΙΩΣΗ: Για λάμες με τρύπα λάμας 5/8" (15,88mm), ο προσαρμογέας λάμας 1" (25,4mm) είναι
Εγκατάσταση Λάμας
Miter Saws: B&D #3660, #3680, DW704, DW705, DW705S
(Πριν από τον κωδικό ημερομηνίας 200210)
- Αποσυνδέστε το πριόνι.
- Με τον βραχίονα ανυψωμένο, το κάτω προστατευτικό ανοιχτό και την πλάκα περιστροφής ανυψωμένη, τοποθετήστε τη λάμα στον άξονα, πάνω στον προσαρμογέα λάμας [εάν χρησιμοποιείτε λάμα με τρύπα λάμας διαμέτρου 1" (25,4mm)] και έναντι της εσωτερικής ροδέλας σύσφιξης με τα δόντια στο κάτω μέρος της λάμας να δείχνουν προς το πίσω μέρος του πριονιού.
![]()
- Συναρμολογήστε την εξωτερική ροδέλα σύσφιξης στον άξονα.
- Εγκαταστήστε τη βίδα της λάμας και, εμπλέκοντας το κλείδωμα του άξονα, σφίξτε σταθερά τη βίδα με το παρεχόμενο κλειδί. (Περιστρέψτε αριστερόστροφα, αριστερόστροφο σπείρωμα)
ΣΗΜΕΙΩΣΗ: Όταν χρησιμοποιείτε λάμες με τρύπα λάμας διαμέτρου 5/8" (15,88mm), ο προσαρμογέας λάμας δεν θα χρησιμοποιηθεί και θα πρέπει να φυλάσσεται σε ασφαλές μέρος για μελλοντική χρήση.
- Επαναφέρετε τον βραχίονα προστασίας στην αρχική του θέση και σφίξτε σταθερά τη βίδα του βραχίονα προστασίας για να συγκρατήσετε τον βραχίονα στη θέση του.
- Ο βραχίονας προστασίας πρέπει να επιστρέψει στην αρχική του θέση και η βίδα να σφίξει πριν ενεργοποιηθεί το πριόνι.
- Η μη τήρηση αυτού μπορεί να επιτρέψει στο προστατευτικό να έρθει σε επαφή με την περιστρεφόμενη λάμα του πριονιού, με αποτέλεσμα ζημιά στο πριόνι και σοβαρό προσωπικό τραυματισμό.
Miter Saws: DW703, DW706 και DW712 (DW705S μετά τον κωδικό ημερομηνίας 200210)
- Αποσυνδέστε το πριόνι.
- Με τον βραχίονα ανυψωμένο, το κάτω προστατευτικό ανοιχτό και την πλάκα περιστροφής ανυψωμένη, τοποθετήστε τη λάμα στον άξονα, πάνω στον προσαρμογέα λάμας [εάν χρησιμοποιείτε λάμα με τρύπα λάμας διαμέτρου 1" (25,4mm)] και έναντι της εσωτερικής ροδέλας σύσφιξης με τα δόντια στο κάτω μέρος της λάμας να δείχνουν προς το πίσω μέρος του πριονιού.
![]()
- Συναρμολογήστε την εξωτερική ροδέλα σύσφιξης στον άξονα.
- Εγκαταστήστε τη βίδα της λάμας και, εμπλέκοντας το κλείδωμα του άξονα, σφίξτε σταθερά τη βίδα με το παρεχόμενο κλειδί. (Περιστρέψτε αριστερόστροφα, αριστερόστροφο σπείρωμα)
ΣΗΜΕΙΩΣΗ: Όταν χρησιμοποιείτε λάμες με τρύπα λάμας διαμέτρου 5/8" (15,88mm), ο προσαρμογέας λάμας δεν θα χρησιμοποιηθεί και θα πρέπει να φυλάσσεται σε ασφαλές μέρος για μελλοντική χρήση.
- Επαναφέρετε τον βραχίονα προστασίας στην αρχική του θέση και σφίξτε σταθερά τη βίδα του βραχίονα προστασίας για να συγκρατήσετε τον βραχίονα στη θέση του.
- Ο βραχίονας προστασίας πρέπει να επιστρέψει στην αρχική του θέση και η βίδα να σφίξει πριν ενεργοποιηθεί το πριόνι.
- Η μη τήρηση αυτού μπορεί να επιτρέψει στο προστατευτικό να έρθει σε επαφή με την περιστρεφόμενη λάμα του πριονιού, με αποτέλεσμα ζημιά στο πριόνι και σοβαρό προσωπικό τραυματισμό.
