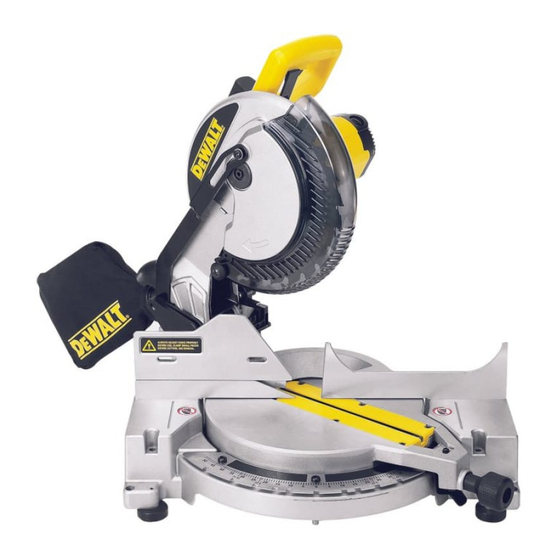

DeWalt DW706, DW704, DW705, DW703, DW712, DW705S - Een zaagblad vervangen of installeren
Een zaagblad vervangen of installeren
Verstekzagen: B&D #3660, #3680, DW704, DW705, DW705S (Vóór datumcode 200210) en
Verstekzagen: DW703, DW706 en DW712 (DW705S na datumcode 200210)
- Druk nooit op de spilvergrendelingsknop terwijl het zaagblad onder stroom staat of uitloopt.
- Zaag geen ferrometalen (met ijzer of staal) of metselwerk of vezelcementproducten met deze verstekzaag.
Het zaagblad verwijderen
Verstekzagen: B&D #3660, #3680, DW704, DW705, DW705S
(Vóór datumcode 200210)
- Haal de stekker van de zaag uit het stopcontact.
- Breng de arm omhoog naar de bovenste positie en til de onderste beschermkap (A) zo ver mogelijk op.
![]()
- Draai de schroef van de beschermkapbeugel (B) los, maar verwijder deze niet, totdat de beugel ver genoeg kan worden opgetild om bij de zaagbladschoef te kunnen.
- Druk op de spilvergrendelingsknop (C) terwijl u het zaagblad voorzichtig met de hand draait totdat de vergrendeling in werking treedt.
- Houd de knop ingedrukt en gebruik de andere hand en de meegeleverde sleutel (D) om de zaagbladschoef los te draaien. (Draai met de klok mee, linkse schroefdraad)
- Verwijder de zaagbladschoef (E), de buitenste klemring (F) en het zaagblad (G). De 1" (25,4 mm) zaagbladadapter (H), indien gebruikt, en de binnenste klemring (I) kunnen op de spil blijven zitten.
LET OP: Voor zaagbladen met een zaagbladgat van 5/8" (15,88 mm) wordt de 1" (25,4 mm) zaagbladadapter niet gebruikt.
Verstekzagen: DW703, DW706 en DW712 (DW705S na datumcode 200210)
- Haal de stekker van de zaag uit het stopcontact.
- Breng de arm omhoog naar de bovenste positie en til de onderste beschermkap (A) zo ver mogelijk op.
![]()
- Draai de schroef van de beschermkapbeugel (B) los, maar verwijder deze niet, totdat de beugel ver genoeg kan worden opgetild om bij de zaagbladschoef te kunnen. De onderste beschermkap blijft omhoog staan door de positie van de schroef van de beschermkapbeugel.
- Druk op de spilvergrendelingsknop (C) terwijl u het zaagblad voorzichtig met de hand draait totdat de vergrendeling in werking treedt.
- Houd de knop ingedrukt en gebruik de andere hand en de meegeleverde sleutel (D) om de zaagbladschoef los te draaien. (Draai met de klok mee, linkse schroefdraad)
- Verwijder de zaagbladschoef (E), de buitenste klemring (F) en het zaagblad (G). De 1" (25,4 mm) zaagbladadapter (H), indien gebruikt, en de binnenste klemring (I) kunnen op de spil blijven zitten.
LET OP: Voor zaagbladen met een zaagbladgat van 5/8" (15,88 mm) is de 1" (25,4 mm) zaagbladadapter
Een zaagblad installeren
Verstekzagen: B&D #3660, #3680, DW704, DW705, DW705S
(Vóór datumcode 200210)
- Haal de stekker van de zaag uit het stopcontact.
- Plaats, met de arm omhoog, de onderste beschermkap opengehouden en de draaiplaat omhoog, het zaagblad op de spil, op de zaagbladadapter [indien u een zaagblad gebruikt met een zaagbladgat met een diameter van 1" (25,4 mm)] en tegen de binnenste klemring met de tanden aan de onderkant van het zaagblad gericht naar de achterkant van de zaag.
![]()
- Monteer de buitenste klemring op de spil.
- Installeer de zaagbladschoef en, terwijl u de spilvergrendeling inschakelt, draait u de schroef stevig vast met de meegeleverde sleutel. (Draai tegen de klok in, linkse schroefdraad)
LET OP: Wanneer u zaagbladen gebruikt met een zaagbladgat met een diameter van 5/8" (15,88 mm), wordt de zaagbladadapter niet gebruikt en moet deze op een veilige plaats worden bewaard voor toekomstig gebruik.
- Zet de beschermkapbeugel terug in de oorspronkelijke positie en draai de schroef van de beschermkapbeugel stevig vast om de beugel op zijn plaats te houden.
- De beschermkapbeugel moet worden teruggezet in de oorspronkelijke positie en de schroef moet worden vastgedraaid voordat de zaag wordt geactiveerd.
- Als u dit niet doet, kan de beschermkap in contact komen met het draaiende zaagblad, wat kan leiden tot schade aan de zaag en ernstig persoonlijk letsel.
Verstekzagen: DW703, DW706 en DW712 (DW705S na datumcode 200210)
- Haal de stekker van de zaag uit het stopcontact.
- Plaats, met de arm omhoog, de onderste beschermkap opengehouden en de draaiplaat omhoog, het zaagblad op de spil, op de zaagbladadapter [indien u een zaagblad gebruikt met een zaagbladgat met een diameter van 1" (25,4 mm)] en tegen de binnenste klemring met de tanden aan de onderkant van het zaagblad gericht naar de achterkant van de zaag.
![]()
- Monteer de buitenste klemring op de spil.
- Installeer de zaagbladschoef en, terwijl u de spilvergrendeling inschakelt, draait u de schroef stevig vast met de meegeleverde sleutel. (Draai tegen de klok in, linkse schroefdraad)
LET OP: Wanneer u zaagbladen gebruikt met een zaagbladgat met een diameter van 5/8" (15,88 mm), wordt de zaagbladadapter niet gebruikt en moet deze op een veilige plaats worden bewaard voor toekomstig gebruik.
- Zet de beschermkapbeugel terug in de oorspronkelijke positie en draai de schroef van de beschermkapbeugel stevig vast om de beugel op zijn plaats te houden.
- De beschermkapbeugel moet worden teruggezet in de oorspronkelijke positie en de schroef moet worden vastgedraaid voordat de zaag wordt geactiveerd.
- Als u dit niet doet, kan de beschermkap in contact komen met het draaiende zaagblad, wat kan leiden tot schade aan de zaag en ernstig persoonlijk letsel.
DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (JAN05)
Copyright © 2005 DeWALT
The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme; the "D" shaped air intake grill; the array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
