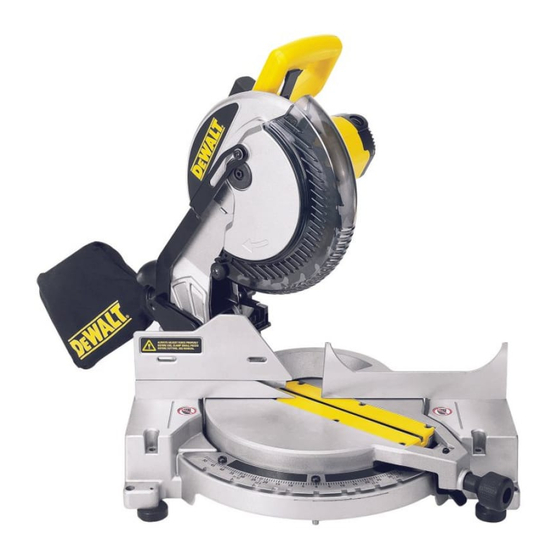

DeWalt DW706, DW704, DW705, DW703, DW712, DW705S - Výmena alebo inštalácia pílového kotúča

Obsah

1 Výmena alebo inštalácia nového pílového kotúča
2 Demontáž kotúča
3 Inštalácia kotúča
4 Stiahnuť návod
5 V iných jazykoch

Výmena alebo inštalácia nového pílového kotúča

Pokosové píly: B&D #3660, #3680, DW704, DW705, DW705S (pred dátumovým kódom 200210) a
Pokosové píly: DW703, DW706 a DW712 (DW705S po dátumovom kóde 200210)

Nikdy nestláčajte tlačidlo aretácie vretena, keď je kotúč pod napätím alebo dobieha.
Neprežte železné kovy (obsahujúce železo alebo oceľ) alebo murivo alebo vláknocementové výrobky touto pokosovou pílou.

Demontáž kotúča

Pokosové píly: B&D #3660, #3680, DW704, DW705, DW705S
(Pred dátumovým kódom 200210)

Odpojte pílu od napájania.
Zdvihnite rameno do hornej polohy a zdvihnite spodný kryt (A) čo najviac.
Uvoľnite, ale neodstraňujte skrutku držiaka krytu (B), kým sa držiak nedá zdvihnúť dostatočne na prístup k skrutke kotúča.
Stlačte tlačidlo aretácie vretena (C) a opatrne otáčajte pílový kotúč ručne, kým sa zámok nezapne.
Držte tlačidlo stlačené, použite druhú ruku a dodaný kľúč (D) na uvoľnenie skrutky kotúča. (Otočte v smere hodinových ručičiek, ľavotočivé závity)
Odstráňte skrutku kotúča (E), vonkajšiu upínaciu podložku (F) a kotúč (G). 1" (25,4 mm) adaptér kotúča (H), ak sa používa, a vnútorná upínacia podložka (I) môžu zostať na vretene.

POZNÁMKA: Pre kotúče s otvorom pre kotúč 5/8" (15,88 mm) sa 1" (25,4 mm) adaptér kotúča nepoužíva.

Pokosové píly: DW703, DW706 a DW712 (DW705S po dátumovom kóde 200210)

Odpojte pílu od napájania.
Zdvihnite rameno do hornej polohy a zdvihnite spodný kryt (A) čo najviac.
Uvoľnite, ale neodstraňujte skrutku držiaka krytu (B), kým sa držiak nedá zdvihnúť dostatočne na prístup k skrutke kotúča. Spodný kryt zostane zdvihnutý kvôli polohe skrutky držiaka krytu.
Stlačte tlačidlo aretácie vretena (C) a opatrne otáčajte pílový kotúč ručne, kým sa zámok nezapne.
Držte tlačidlo stlačené, použite druhú ruku a dodaný kľúč (D) na uvoľnenie skrutky kotúča. (Otočte v smere hodinových ručičiek, ľavotočivé závity)
Odstráňte skrutku kotúča (E), vonkajšiu upínaciu podložku (F) a kotúč (G). 1" (25,4 mm) adaptér kotúča (H), ak sa používa, a vnútorná upínacia podložka (I) môžu zostať na vretene.

POZNÁMKA: Pre kotúče s otvorom pre kotúč 5/8" (15,88 mm) je 1" (25,4 mm) adaptér kotúča

Inštalácia kotúča

Pokosové píly: B&D #3660, #3680, DW704, DW705, DW705S
(Pred dátumovým kódom 200210)

Odpojte pílu od napájania.
So zdvihnutým ramenom, otvoreným spodným krytom a zdvihnutou otočnou doskou umiestnite kotúč na vreteno, na adaptér kotúča [ak používate kotúč s priemerom otvoru 1" (25,4 mm)] a proti vnútornej upínacej podložke so zubami v spodnej časti kotúča smerujúcimi k zadnej časti píly.
Namontujte vonkajšiu upínaciu podložku na vreteno.
Nainštalujte skrutku kotúča a so zapnutou aretáciou vretena pevne utiahnite skrutku dodaným kľúčom. (Otočte proti smeru hodinových ručičiek, ľavotočivé závity)

POZNÁMKA: Pri použití kotúčov s priemerom otvoru 5/8" (15,88 mm) sa adaptér kotúča nepoužije a mal by sa uložiť na bezpečnom mieste pre budúce použitie.

Vráťte držiak krytu do pôvodnej polohy a pevne utiahnite skrutku držiaka krytu, aby ste držiak zaistili na mieste.

Držiak krytu sa musí vrátiť do pôvodnej polohy a skrutka sa musí utiahnuť pred aktiváciou píly.
Ak tak neurobíte, môže sa stať, že sa kryt dotkne rotujúceho pílového kotúča, čo spôsobí poškodenie píly a vážne zranenie osôb.

Pokosové píly: DW703, DW706 a DW712 (DW705S po dátumovom kóde 200210)

Odpojte pílu od napájania.
So zdvihnutým ramenom, otvoreným spodným krytom a zdvihnutou otočnou doskou umiestnite kotúč na vreteno, na adaptér kotúča [ak používate kotúč s priemerom otvoru 1" (25,4 mm)] a proti vnútornej upínacej podložke so zubami v spodnej časti kotúča smerujúcimi k zadnej časti píly.
Namontujte vonkajšiu upínaciu podložku na vreteno.
Nainštalujte skrutku kotúča a so zapnutou aretáciou vretena pevne utiahnite skrutku dodaným kľúčom. (Otočte proti smeru hodinových ručičiek, ľavotočivé závity)

POZNÁMKA: Pri použití kotúčov s priemerom otvoru 5/8" (15,88 mm) sa adaptér kotúča nepoužije a mal by sa uložiť na bezpečnom mieste pre budúce použitie.

Vráťte držiak krytu do pôvodnej polohy a pevne utiahnite skrutku držiaka krytu, aby ste držiak zaistili na mieste.

Držiak krytu sa musí vrátiť do pôvodnej polohy a skrutka sa musí utiahnuť pred aktiváciou píly.
Ak tak neurobíte, môže sa stať, že sa kryt dotkne rotujúceho pílového kotúča, čo spôsobí poškodenie píly a vážne zranenie osôb.
