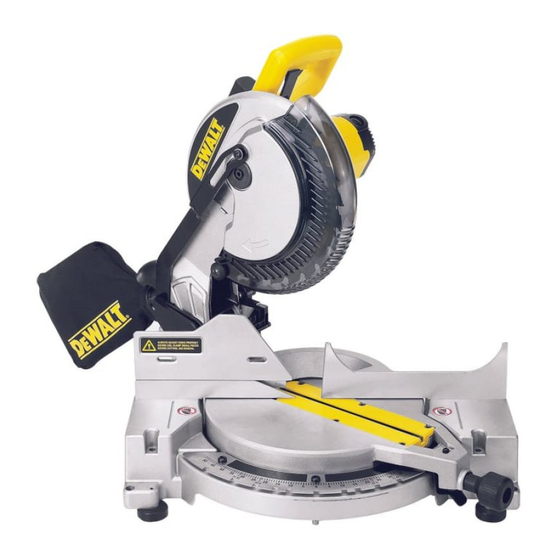

DeWalt DW706, DW704, DW705, DW703, DW712, DW705S – Wechseln oder Montieren eines Sägeblatts
Wechseln oder Montieren eines neuen Sägeblatts
Gehrungssägen: B&D #3660, #3680, DW704, DW705, DW705S (Vor Datumscode 200210) und
Gehrungssägen: DW703, DW706 und DW712 (DW705S nach Datumscode 200210)
- Drücken Sie niemals die Spindelarretierung, während das Sägeblatt unter Strom steht oder ausläuft.
- Schneiden Sie mit dieser Gehrungssäge keine eisenhaltigen Metalle (Eisen oder Stahl enthaltend), Mauerwerk oder Faserzementprodukte.
Entfernen des Sägeblatts
Gehrungssägen: B&D #3660, #3680, DW704, DW705, DW705S
(Vor Datumscode 200210)
- Ziehen Sie den Stecker der Säge.
- Heben Sie den Arm in die obere Position und heben Sie die untere Schutzhaube (A) so weit wie möglich an.
![]()
- Lösen Sie die Schraube (B) des Schutzbügels, aber entfernen Sie sie nicht, bis der Bügel weit genug angehoben werden kann, um Zugang zur Sägeblattschraube zu erhalten.
- Drücken Sie die Spindelarretierung (C) und drehen Sie das Sägeblatt vorsichtig von Hand, bis die Arretierung einrastet.
- Halten Sie den Knopf gedrückt und verwenden Sie die andere Hand und den mitgelieferten Schraubenschlüssel (D), um die Sägeblattschraube zu lösen. (Im Uhrzeigersinn drehen, Linksgewinde)
- Entfernen Sie die Sägeblattschraube (E), die äußere Spannscheibe (F) und das Sägeblatt (G). Der 1" (25,4 mm) Sägeblattadapter (H), falls verwendet, und die innere Spannscheibe (I) können auf der Spindel bleiben.
HINWEIS: Bei Sägeblättern mit einer Bohrung von 5/8" (15,88 mm) wird der 1" (25,4 mm) Sägeblattadapter nicht verwendet.
Gehrungssägen: DW703, DW706 und DW712 (DW705S nach Datumscode 200210)
- Ziehen Sie den Stecker der Säge.
- Heben Sie den Arm in die obere Position und heben Sie die untere Schutzhaube (A) so weit wie möglich an.
![]()
- Lösen Sie die Schraube (B) des Schutzbügels, aber entfernen Sie sie nicht, bis der Bügel weit genug angehoben werden kann, um Zugang zur Sägeblattschraube zu erhalten. Die untere Schutzhaube bleibt aufgrund der Position der Schutzbügelschraube angehoben.
- Drücken Sie die Spindelarretierung (C) und drehen Sie das Sägeblatt vorsichtig von Hand, bis die Arretierung einrastet.
- Halten Sie den Knopf gedrückt und verwenden Sie die andere Hand und den mitgelieferten Schraubenschlüssel (D), um die Sägeblattschraube zu lösen. (Im Uhrzeigersinn drehen, Linksgewinde)
- Entfernen Sie die Sägeblattschraube (E), die äußere Spannscheibe (F) und das Sägeblatt (G). Der 1" (25,4 mm) Sägeblattadapter (H), falls verwendet, und die innere Spannscheibe (I) können auf der Spindel bleiben.
HINWEIS: Bei Sägeblättern mit einer Bohrung von 5/8" (15,88 mm) ist der 1" (25,4 mm) Sägeblattadapter
Montieren eines Sägeblatts
Gehrungssägen: B&D #3660, #3680, DW704, DW705, DW705S
(Vor Datumscode 200210)
- Ziehen Sie den Stecker der Säge.
- Bei angehobenem Arm, offener unterer Schutzhaube und angehobener Schwenkplatte setzen Sie das Sägeblatt auf die Spindel, auf den Sägeblattadapter [falls ein Sägeblatt mit einer 1" (25,4 mm) Durchmesserbohrung verwendet wird] und gegen die innere Spannscheibe, wobei die Zähne an der Unterseite des Sägeblatts zum hinteren Teil der Säge zeigen.
![]()
- Montieren Sie die äußere Spannscheibe auf die Spindel.
- Setzen Sie die Sägeblattschraube ein und ziehen Sie, die Spindelarretierung einrastend, die Schraube mit dem mitgelieferten Schraubenschlüssel fest an. (Gegen den Uhrzeigersinn drehen, Linksgewinde)
HINWEIS: Bei Verwendung von Sägeblättern mit einer 5/8" (15,88 mm) Durchmesserbohrung wird der Sägeblattadapter nicht verwendet und sollte für zukünftige Anwendungen sicher aufbewahrt werden.
- Bringen Sie den Schutzbügel in seine ursprüngliche Position zurück und ziehen Sie die Schraube des Schutzbügels fest an, um den Bügel zu fixieren.
- Der Schutzbügel muss in seine ursprüngliche Positionand die Schraube festgezogen werden, bevor die Säge eingeschaltet wird.
- Andernfalls kann die Schutzhaube das rotierende Sägeblatt berühren, was zu Schäden an der Säge und schweren Verletzungen führen kann.
Gehrungssägen: DW703, DW706 und DW712 (DW705S nach Datumscode 200210)
- Ziehen Sie den Stecker der Säge.
- Bei angehobenem Arm, offener unterer Schutzhaube und angehobener Schwenkplatte setzen Sie das Sägeblatt auf die Spindel, auf den Sägeblattadapter [falls ein Sägeblatt mit einer 1" (25,4 mm) Durchmesserbohrung verwendet wird] und gegen die innere Spannscheibe, wobei die Zähne an der Unterseite des Sägeblatts zum hinteren Teil der Säge zeigen.
![]()
- Montieren Sie die äußere Spannscheibe auf die Spindel.
- Setzen Sie die Sägeblattschraube ein und ziehen Sie, die Spindelarretierung einrastend, die Schraube mit dem mitgelieferten Schraubenschlüssel fest an. (Gegen den Uhrzeigersinn drehen, Linksgewinde)
HINWEIS: Bei Verwendung von Sägeblättern mit einer 5/8" (15,88 mm) Durchmesserbohrung wird der Sägeblattadapter nicht verwendet und sollte für zukünftige Anwendungen sicher aufbewahrt werden.
- Bringen Sie den Schutzbügel in seine ursprüngliche Position zurück und ziehen Sie die Schraube des Schutzbügels fest an, um den Bügel zu fixieren.
- Der Schutzbügel muss in seine ursprüngliche Positionand die Schraube festgezogen werden, bevor die Säge eingeschaltet wird.
- Andernfalls kann die Schutzhaube das rotierende Sägeblatt berühren, was zu Schäden an der Säge und schweren Verletzungen führen kann.
DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (JAN05)
Copyright © 2005 DeWALT
Die folgenden sind Marken für ein oder mehrere DeWALT Elektrowerkzeuge: das gelb-schwarze Farbschema; das D-förmige Lufteinlassgitter; die Anordnung von Pyramiden am Handgriff; die Konfiguration des Werkzeugkastens; und die Anordnung von rautenförmigen Erhebungen auf der Oberfläche des Werkzeugs.
