SJRC F11s 4K PRO - Manuál k RC dronu

ÚVOD

Děkujeme vám za zakoupení letadla SJ-Series GPS. Před použitím si pečlivě přečtěte všechny pokyny a varování. Uschovejte si tento návod k použití pro budoucí použití a údržbu.

Aby bylo zajištěno, že bude splněn požadavek elektromagnetického prostředí letecké radiostanice, je ZAKÁZÁNO létat v okruhu 10 kilometrů na každé straně od osy dráhy letiště nebo v okruhu 20 kilometrů od obou konců dráhy. Létání na trase letecké společnosti je také ZAKÁZÁNO. Přestaňte používat všechny druhy létajících modelů nebo bezpilotních kvadrokoptér v OBLASTI, která je zakázána příslušným úřadem nebo oddělením naší země.

1. Tento produkt by měly obsluhovat osoby starší 14 let. Jedná se o přesné zařízení; integrující mechaniku a elektroniku s leteckou mechanikou a vysokofrekvenčním přenosem. Vyžaduje správnou montáž a ladění, aby se předešlo nehodám. Uživatel by měl tento produkt obsluhovat a ovládat bezpečným způsobem. V případě nesprávné obsluhy může dojít k vážnému zranění nebo poškození majetku. Může také dojít ke ztrátě v důsledku nesprávné obsluhy.
2. Tento produkt je vhodný pro zkušené piloty UAV starší 14 let.
3. V případě problému během používání, obsluhy nebo údržby kontaktujte místního prodejce nebo prodejce, případně se obraťte na odpovědné pracovníky naší společnosti.

BEZPEČNOSTNÍ OPATŘENÍ:
Toto R/C letadlo může být nebezpečné, proto se ujistěte, že se při létání držíte v dostatečné vzdálenosti od osob nebo diváků. Nesprávná instalace, špatné podmínky nebo uživatelé, kteří nejsou obeznámeni s obsluhou, mohou způsobit poškození letadla nebo zranění osob, případně neočekávanou nehodu. Věnujte prosím velkou pozornost bezpečnosti létání a naučte se rozpoznávat nebezpečnější podmínky, které mohou způsobit nehodu v důsledku vaší vlastní nedbalosti.

1. Udržujte jej v dostatečné vzdálenosti od jakýchkoli staveb nebo davů.
   Rychlost nebo citlivost tohoto R/C letadla se může během letu mírně lišit a může způsobit potenciální nebezpečí. Proto jej prosím udržujte v dostatečné vzdálenosti od davů, budov, stromů, staveb, vedení vysokého napětí atd. Vyhýbejte se také létání za nepříznivých povětrnostních podmínek, jako je déšť, bouřky a silný vítr, abyste zajistili bezpečnost uživatele, diváků a okolního majetku.
2. Udržujte jej mimo vlhké prostředí.
   Vnitřek letadla se skládá z mnoha přesných elektronických a mechanických dílů. Proto se snažte zabránit vniknutí vlhkosti nebo vody do hlavního těla letadla, protože to může způsobit poruchu mechanických a elektronických dílů a tím způsobit nehodu.
3. Používejte pouze přiložené díly pro zamýšlené použití.
   Pro jakékoli dovybavení nebo údržbu používejte originální díly vyrobené společností SJ-Series, abyste zajistili bezpečnost létání. Provozujte a používejte pouze v rozsahu povolené funkce produktu. Použití neschválených dílů zruší platnost záruky.

NEPOUŽÍVEJTE pro žádné nezákonné účely nebo použití nad rámec rozsahu, který stanoví vaše místní zákony a předpisy.

4. Vyhněte se samostatnému ovládání.
   Noví uživatelé mohou mít v počátečních fázích učení se ovládat toto letadlo určité potíže. Snažte se vyhnout samostatnému ovládání letadla. Pokud je to možné, vždy ovládejte toto letadlo pod vedením zkušenějšího uživatele.
5. Neovládejte pod vlivem drog nebo alkoholu.
   Ovládejte toto R/C letadlo podle svého stavu a leteckých dovedností. Jakákoli únava, špatný psychický stav nebo nesprávná obsluha mohou zvýšit pravděpodobnost náhodného rizika.
6. Při používání maximální rychlosti dodržujte bezpečnou vzdálenost od letadla.
   Když operátor letí vysokou rychlostí, udržujte letadlo v dostatečné vzdálenosti od pilota a všech okolních osob nebo předmětů, aby nedošlo k nebezpečí nebo poškození.
7. Skladujte jej na chladném a suchém místě.
   R/C letadlo se skládá z materiálů, jako je kov, vlákno, plast, elektronika atd. Proto jej uchovávejte mimo dosah zdrojů tepla a vyhýbejte se dlouhodobému vystavení přímému slunečnímu záření. Nadměrné vystavení teplu může způsobit deformaci a poškození.

VAROVÁNÍ

1. V tomto balení a návodu k použití jsou obsaženy důležité informace, uschovejte si je pro budoucí použití.
2. Jste zodpovědní za to, že tento model letadla nezpůsobí zranění těla jiných osob nebo poškození majetku.
3. Při ladění nebo montáži tohoto letadla postupujte přesně podle pokynů v návodu k použití. Během procesu létání nebo přistávání věnujte větší pozornost tomu, abyste udržovali vzdálenost 1-2 metry mezi uživatelem a letadlem, abyste se vyhnuli kolizi s hlavou, obličejem nebo tělem, která by mohla způsobit zranění.
4. Naše společnost a distributoři nenesou odpovědnost za jakoukoli nesprávnou obsluhu, která může způsobit ztrátu, poškození nebo zranění těla.
5. Děti ve věku 14 let a starší by měly tento produkt používat pod dohledem dospělé osoby. Tento produkt je ZAKÁZÁNO používat dětem mladším 14 let.
6. Sestavte a používejte tento produkt správně, jak je uvedeno v návodu k použití nebo v pokynech na obalu. Některé díly by měl sestavit dospělý.
7. Součástí tohoto produktu jsou malé díly. Umístěte jej mimo dosah dětí, abyste předešli NEBEZPEČÍ UDUŠENÍ nebo spolknutí dílů.
8. Hraní na silnici nebo v blízkosti oblastí s vysokým provozem je přísně ZAKÁZÁNO, aby nedošlo k nehodě.
9. Obalový materiál zlikvidujte včas, abyste nezpůsobili zranění dětem.
10. NEROZEBÍREJTE ani nedovybavujte letadlo, protože to může způsobit poruchu letadla během letu.
11. Baterie v prostoru pro baterie nabíječky by měly být vloženy do určeného zdroje napájení, který má stejné logo jako produkt.
12. Vestavěná dobíjecí 3,7V lithium-polymerová baterie je součástí vysílače.
13. Lze použít pouze originální nabíječku vyrobenou z naší továrny.
14. Nabíječka není hračka.
15. Při nabíjení baterie ji provádějte pod dohledem dospělé osoby.
    Při nabíjení ji také udržujte v dostatečné vzdálenosti od hořlavých předmětů.
    Při nabíjení udržujte toto letadlo v dohledu.
16. NEZKRAŤUJTE ani nemačkejte baterii, aby nedošlo k výbuchu.
17. NEMÍCHEJTE Li-ion baterii s jiným typem baterie.
18. Inteligentní lithiová baterie je vložena do kvadrokoptéry. Pro nabíjení lze použít vestavěnou i externí baterii.
19. NEZKRAŤUJTE baterii, nerozkládejte ji ani ji nevhazujte do ohně; NEUMISŤUJTE baterie do blízkosti vysokých teplot nebo vyhřívaných prostor (například do blízkosti ohně nebo elektrického topného zařízení).
20. Letadlo by mělo být co nejdále od jakéhokoli jiného elektrického zařízení nebo zařízení, případně by mělo být co nejdále od místa, kde se nachází magnetický předmět, protože by se mohly navzájem rušit.
21. Udržujte bezpečnou vzdálenost od vysokorychlostního rotujícího rotoru, abyste nezpůsobili zkroucení nebo nebezpečí zranění nebo pořezání.
22. Motor se zahřeje. NEDOTÝKEJTE se ho, abyste se nepopálili nebo nezranili.
23. NEPŘIBLIŽUJTE tento produkt k uchu, protože by to mohlo způsobit poškození sluchu.
24. Pro nabíjení se doporučuje nástěnná nabíječka Type-C 5V. NEPOUŽÍVEJTE nabíječku silnější než 5V.
25. Aby bylo vyhověno příkazu požadavku na magnetické prostředí formulovanému Úřadem pro letecké rádio a příslušným úřadem, během regulovaného období v určitých oblastech přestaňte používat vysílač tohoto modelu, když je vydán takový příkaz k regulaci.
26. Udržujte svůj UAS v dohledu.
27. Nikdy nelétejte nad skupinami lidí.
28. Nikdy nelétejte nad stadiony nebo sportovními akcemi.
29. Seznamte se s omezeními a požadavky vzdušného prostoru.

Produkt by měli používat pouze dospělí a děti starší 14 let. Pro děti mladší 14 let je vyžadován dohled dospělé osoby.

NABÍJENÍ BATERIE LETADLA MUSÍ BÝT VŽDY POD DOHLEDEM DOSPĚLÉ OSOBY. PO PLNÉM NABITÍ BATERII ODPOJTE.
BATERII NEPŘEBÍJEJTE.

BEZPEČNOST LÉTÁNÍ

Požadavky na oblast přenosu WIFI:

1. Ujistěte se, že jste správně otevřeli anténu dálkového ovládání.
2. Ujistěte se, že létáte v otevřeném prostoru bez jakéhokoli rušení a překážek.

3. Nelétejte proti větru; vzdálenost přenosu WIFI je 3 km.


Vyhněte se létání nad nebo v blízkosti překážek, davů, vedení vysokého napětí, stromů, letiště nebo vodních ploch.
NELÉTEJTE v blízkosti silných elektromagnetických zdrojů, jako jsou elektrické vedení a základnové stanice, protože to může ovlivnit palubní kompas.

NEPOUŽÍVEJTE dron za nepříznivých povětrnostních podmínek, jako je déšť, sníh, mlha a rychlost větru přesahující 7 m/s nebo 16 mph.

Je důležité porozumět základním pravidlům létání pro bezpečnost vás i vašeho okolí. Nezapomeňte si před letem přečíst Bezpečnostní pokyny.

FUNKCE VYSÍLAČE

1. Páka plynu
2. Směrová páka
3. Jedním kliknutím přepnete rychlost; Podržte stisknuté po dobu 5 sekund pro přepnutí do normálního režimu, režimu GPS
4. Jednou klikněte a poté podržte stisknuté po dobu 3 sekund pro nouzové zastavení
5. Jedním kliknutím zapnete napájení; Jednou klikněte a poté podržte stisknuté po dobu 3 sekund pro vypnutí napájení
6. Jedním kliknutím do režimu RTH
7. Přiblížení a oddálení
8. Gimbal Dial: Ovládá náklon kamery
9. Fotografování
10. Nahrávání

Tip: Když má vysílač nízkou energii, stále bliká, nyní musíte vysílač nabít.

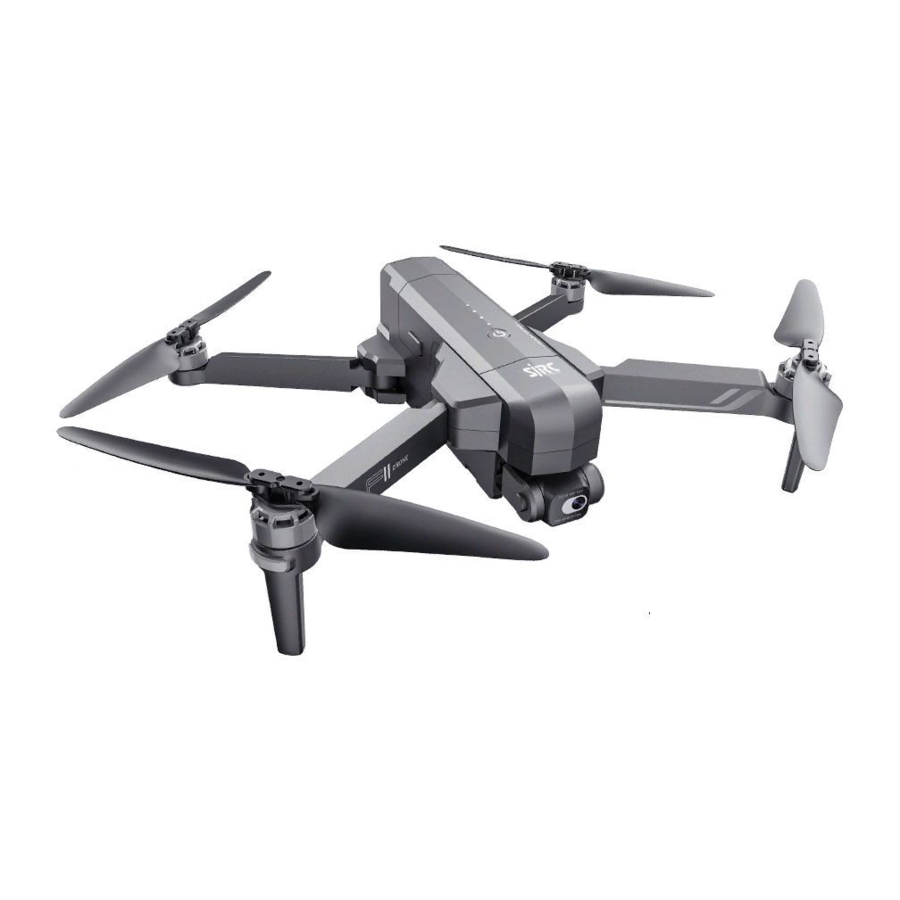

SCHÉMA LETADLA

1. 2osý mechanický gimbal s 4K elektronickou stabilizací obrazu
2. Vrtule
3. Motor
4. LED indikátor
5. Inteligentní baterie

1. Otevřete sponu krytu gimbalu.

2. Vytáhněte kryt gimbalu nahoru a poté jej jemně sundejte.


MONTÁŽ VRTULE

Všimněte si, že na každé vrtuli je vytištěno písmeno "A" nebo "B", a ujistěte se, že jsou všechny vrtule připevněny ve správné poloze motoru.

INTELIGENTNÍ LETOVÁ BATERIE

1. Vypínač baterie
2. Indikátor napájení baterie
3. Nabíjecí port Type-C

• Podržte tlačítko spínače po dobu 3 sekund pro zapnutí napájení; poté stiskněte tlačítko po dobu 3 sekund pro vypnutí napájení.
• Když má baterie nízké napětí, modré indikátory budou blikat, nyní baterii nabijte.

NABÍJENÍ BATERIE

Stiskněte sponu a vyjměte baterii z letadla.

Adaptér telefonu:
5V 3A
(Není součástí balení)

Doba nabíjení:
Přibližně 4,5 hodiny
(V závislosti na nabíjecím adaptéru)

Způsob nabíjení dálkového ovládání

POKYNY PRO NABÍJENÍ LITHIOVÉ BATERIE

1. Letadlo lze nabíjet buď při zapnutém, nebo vypnutém napájení. Připojte nabíječku Type-C ke zdroji stejnosměrného proudu (4,5 V-5,5 V, 2 A-3 A) a poté ji připojte k nabíjecímu portu letadla, při nabíjení bude indikátor na letadle modře blikat; Všechny indikátory trvale svítí, což znamená, že nabíjení je dokončeno.
2. Kvadrokoptéru lze nabíjet mobilním napájením nebo napájením v autě.
3. Doba nabíjení trvá přibližně 4,5 hodiny; doba provozu trvá přibližně 26 minut.
4. Dálkové ovládání má vestavěnou 3,7V 1500mAh lithium-polymerovou baterii, nabíjení trvá přibližně 2 hodiny, po úplném nabití je nabíjení dokončeno.

(Při nabíjení se indikátor na vysílači rozsvítí červeně; po úplném nabití se indikátor na vysílači rozsvítí zeleně).

ZPŮSOB OVLÁDÁNÍ DÁLKOVÉHO OVLÁDÁNÍ

LET

Před použitím se ujistěte, že jsou antény dálkového ovládání správně otevřené. Připojení letadla k dálkovému ovládání trvá přibližně 40 sekund.

1. Zapněte dálkové ovládání
   (Párování trvá 40 sekund, pokud byl systém spuštěn)
2. Zapněte letadlo a položte jej na rovnou plochu

• Letadlo se automaticky ořízne na tuto rovnou plochu.
• Čtyři ramena letadla -
• Červené blikání.
• Zapněte dálkové ovládání a automaticky propojte letadlo.
• Světla blikají modře (vzadu) a bíle (vpředu).
• POZNÁMKA: V tuto chvíli se připojte k WIFI a prohlédněte si aktuální dron v aplikaci SJ F PRO, nebo počkejte, až bude kalibrován GPS.

3. Připojit APP

• Připojte svůj chytrý telefon k WIFI letadla a zkontrolujte stav letadla v aplikaci "SJ-F-PRO *** -BRG".


4. Kalibrace kompasu
   1. Kalibrace kompasu, 1. část

• Zatlačte joysticky do polohy 1 a 11 hodin.

• Světla rychle blikají modře/červeně (vzadu) a bíle/červeně (vpředu).
• Stav letadla v aplikaci: "Kalibrace kompasu".

Poznámka: Kompas bude automaticky kalibrován, když dojde k magnetickému rušení, není nutné kalibrovat kompas ručně.

2. Kalibrace kompasu, 2. část

• Držte dron vodorovně, zvedněte letadlo zezadu a otočte tělem o celý kruh (360°).

  • Zadní světla se změní na trvale modrá.

3. Kalibrace kompasu, 3. část

• Držte letadlo svisle zdola a kamera směřuje k zemi, otáčejte tělem o celý kruh (360°).

• Přední světla se změní na trvale bílá.
• Stav letadla v aplikaci: "Kalibrace kompasu v pořádku".

5. Obnovení továrního nastavení / Kalibrace gyroskopu

• Zatlačte joysticky do polohy 11 a 1 hodiny.
• Světla rychle blikají modře (vzadu) a bíle (vpředu).
• Stav dronu v aplikaci: "Gyroskop se kalibruje" "Gyroskop v pořádku".

UPOZORNĚNÍ: Ujistěte se, že je letadlo na rovném povrchu, aby bylo možné kalibrovat gyroskop.

6. Vyhledávání GPS (NEPOUŽÍVEJTE režim GPS v interiéru)

• Položte letadlo zpět na rovnou plochu.
• Světla se vrátí k rychlému blikání modře (vzadu) a bíle (vpředu)
• To znamená, že dron vyhledává signál GPS.
• Tento proces může trvat několik minut.
• Stav letadla v aplikaci: "Čekání na signál GPS".

UPOZORNĚNÍ: Létejte v otevřených prostorech, vysoké stavby a velké kovové konstrukce mohou ovlivnit přesnost palubního kompasu a systému GPS. Vyhledejte signál GPS v otevřených prostorech.

Spouštění/zastavování motorů

• Zatlačte joysticky do polohy 5 a 7 hodin.

• Motory se automaticky spustí, zatlačte levý joystick pro vzlet letadla. (Spuštění motorů před vzletem letadla).

POZNÁMKA: Spuštění motorů by mělo být nastaveno před vzletem letadla.

• Zastavení motorů:

1. Opětovným zatlačením joysticků do polohy 5 a 7 hodin se motory zastaví.
2. Motory se zastaví, pokud se s nimi nepracuje po 20 sekundách od spuštění.

Všechny LED diody na předních a zadních ramenech, jste připraveni k letu!

• Modrá (vzadu) a bílá (vpředu) světla svítí trvale (neblikají).
• Stav letadla v aplikaci: "Připraven k letu".

Režim duálního dálkového ovládání

• Vypněte dálkové ovládání.
• Stále stiskněte , klikněte na dvakrát (jedno kliknutí indikuje elektrické množství, klikněte znovu. Dálkové ovládání třikrát pípne, což znamená, že se pravý joystick změní na plynovou páku, LED se zobrazí "R HRMD MODE". Restartujte jej a levý joystick se změní na plynovou páku.



UPOZORNĚNÍ: LED indikátory na předních ramenech (bílé) a zadních ramenech (modré) stále blikají, pokud je signál GPS slabý; Stále stiskněte po dobu 5 sekund na dálkovém ovladači pro vypnutí režimu GPS, letadlo může vzlétnout.

LET PO TRASOVÝCH BODECH

• Ujistěte se, že je mobilní internet připojen, zadejte v APP (aplikace), zachyťte mapová data oblasti, ve které chcete létat, ve svém mobilním zařízení, poté připojte své mobilní zařízení k letadlu, mapu si můžete prohlédnout z v aplikaci APP (aplikace).
• Úspěšně připojte WIFI letadla ke svému chytrému telefonu, klikněte na na aplikaci App, poté můžete na mapě najít ČERVENÝ KRUH (OMEZENÝ ROZSAH LETU) / POZICI VZLETU / AKTUÁLNÍ POZICI LETADLA, označte body (maximálně 16 bodů), které plánujete létat v rozsahu ČERVENÉHO KRUHU na mapě.
  Pokud chcete resetovat body nebo letovou trasu, klikněte na nebo .
  Klikněte na , potvrďte spuštění letu po trasových bodech. Zatlačením pravého joysticku zrušíte funkci letu po trasových bodech.


BOD ZÁJMU

1. Vznášejte se s letadlem kolem středového bodu.

2. Stiskněte " + "na vysílači současně.

3. Přesuňte a nastavte rozsah poloměru okolí letadla (v rozmezí 2 metrů - 100 metrů) pomocí směrového joysticku.
4. Stiskněte " + " na vysílači znovu současně, poté letadlo začne létat podle rozsahu poloměru, který jste nastavili v KROKU 2. Přesuňte směrový joystick pro zrušení režimu bodu zájmu.
   POZNÁMKA: Stiskněte " + " na vysílači současně, funkce bodu zájmu" může být aktivována, pokud je letadlo a vysílač úspěšně spárován a letadlo vzlétne.

PROFIL FUNKCÍ PRODUKTU

NOUZOVÉ ZASTAVENÍ

Jednou klikněte a podržte po dobu 3 sekund pro vstup do režimu nouzového zastavení. Aktivuje se, pokud je výška letu letadla do 13 metrů; jinak se neaktivuje.
Motory zastavujte za letu pouze v nouzových situacích, kdy to může snížit riziko poškození nebo zranění.

GPS SLEDUJ MĚ

Když je aktivována funkce Sleduj mě, letadlo bude sledovat GPS ve vašem chytrém telefonu a bude vás sledovat, kamkoli půjdete.
(Ujistěte se, že je chytrý telefon úspěšně připojen k letadlu, zapněte APP (aplikace) na svém chytrém telefonu.)

1. Ujistěte se, že je rozsah letu v rozmezí 10-50 metrů.
2. Klikněte na na rozhraní APP (aplikace).
3. Počkejte, až se ve stavu letadla APP (aplikace) zobrazí "Sleduj mě připraven" - Nyní se letadlo pohybuje spolu s koordinačními souřadnicemi v APP (aplikace).
4. Klikněte na na rozhraní APP (aplikace) znovu pro ukončení režimu Sleduj mě.

Běžné problémy:
Funkce GPS Sleduj mě bude ovlivněna vysokými stavbami, stromy a obytnými oblastmi s rušením signálu WIFI.
Funkce GPS Sleduj mě není aktivována, pokud je signál GPS slabý nebo je GPS polohování v mobilním zařízení VYPNUTO.

* Používejte v otevřeném prostoru a dávejte pozor na své okolí. Letadlo NENÍ vybaveno systémem vyhýbání se překážkám.

SLEDOVÁNÍ POMOCÍ ROZPOZNÁVÁNÍ OBRAZU / OVLÁDÁNÍ GESTY

Klikněte na , vyberte , klepněte na objekt nebo osobu, kterou chcete sledovat, a klepněte na pro potvrzení výběru.
(POZNÁMKA: Ujistěte se, že velikost rámečku, který označíte, je stejná jako objekt nebo osoba, na kterou klepnete, rámeček by neměl být příliš velký.

GESTO RUKOU

Klikněte na v APP (aplikace), odpočítávejte 3 sekundy do 0 sekund pohybem ruky pro pořízení fotografií nebo nahrávání videa, postupujte podle tipů z (OBR.1).

NÁVRAT DOMŮ (RTH)

Funkce Návrat domů (RTH) přivede letadlo zpět do bodu vzletu.
Této funkce lze dosáhnout pouze v režimu GPS.
Existují 3 typy RTH: Chytrý RTH / RTH při nízké baterii / RTH při selhání připojení

Chytrý návrat domů

Stiskněte tlačítko Návrat domů na vysílači nebo klepněte na aplikaci ve svém chytrém telefonu a vysílač začne pípat. Vaše letadlo se vrátí do bodu VZLETU. Opětovným stisknutím tlačítka zastavíte postup RTH nebo změňte levý a pravý joystick, aby letadlo přistálo v bezpečné oblasti.

Návrat domů při nízké baterii

RTH při nízké baterii se spustí, když je nízká úroveň baterie letu. Když se aktivuje RTH při nízké baterii, letadlo automaticky stoupá nebo klesá ve výšce 30 metrů, poté můžete změnit levý a pravý joystick, aby přistálo v bezpečné oblasti. Letadlo se vrátí do bodu vzletu, pokud aktuální úroveň baterie může letadlo podporovat pouze dostatečně dlouho na to, aby kleslo z aktuální výšky.

NÁVRAT DOMŮ (RTH) při selhání připojení

Letadlo vstoupí do režimu Návrat domů, pokud dojde ke ztrátě signálu do vysílače. Letadlo se vrátí do bodu vzletu. Letadlo může automaticky propojit dálkové ovládání během aktivace RTH. Pokud se úspěšně propojí, můžete letadlo znovu ovládat.

Toto letadlo NENÍ vybaveno systémem vyhýbání se překážkám.

OŘÍZNUTÍ V REŽIMU BEZ GPS

Pokud letadlo letí v režimu BEZ GPS, můžete letadlo oříznout, abyste dosáhli vyváženějšího letu. Stále stiskněte jednou pípne a vstoupíte do režimu oříznutí. Zatlačte směrový joystick na opačnou stranu, než na kterou se letadlo vychyluje, abyste letadlo vyvážili. Například, pokud se letadlo vychyluje doleva, zatlačte směrový joystick doprava, aby se letadlo vyvážilo. Uvolněte ukončete režim oříznutí.

STÁHNOUT APLIKACI SJ GPS PRO

QR kód softwaru "SJ F PRO" pro systém Apple IOS (naskenujte tento QR kód pro instalaci tohoto softwaru).

QR kód softwaru "SJ F PRO" pro systém Android (naskenujte tento QR kód pro instalaci tohoto softwaru).

• Připojte napájení tohoto modelu a poté přejděte do "SETTING" (NASTAVENÍ) ve smartphonu, otevřete "WIFI" a najděte "SJ-F-PRO *** -BRG". Po úspěšném připojení odpojte možnost "Setting" (Nastavení).
• Otevřete software "SJ F PRO" ve smartphonu pro přístup do ovládacího rozhraní.

FUNKCE APLIKACE

PŘEDSTAVENÍ APLIKACE

Před zahájením letu počkejte, dokud se ve stavu letadla nezobrazí "Ready to Fly" (Připraveno k letu).
Tím zajistíte, že je vaše GPS synchronizována a vaše letadlo je připraveno k letu.

FUNKCE SDÍLENÍ JEDNÍM KLÍČEM V APLIKACI

1. Otevřete aplikaci a klikněte na , vstupte do knihovny médií


2. Klikněte na , vstupte do rozhraní sdílení, vyberte jednu nebo všechny fotografie, které chcete sdílet, klikněte na , vyberte sociální média, na kterých chcete fotografie sdílet.



Připomenutí: Můžete sdílet 1 obrázek nebo 9 obrázků současně. Ale pokaždé lze sdílet pouze jedno video.

JAK VYHLEDAT ZTRACENÝ DRON

1. Pokračujte kliknutím na pro otevření povrchu MAP (MAPA) pro vyhledání letadla.

2. Poslední pozice ztraceného letadla se zobrazí na MAP (MAPĚ).


LET

Výchozí režim GPS je BEGINNER MODE (REŽIM PRO ZAČÁTEČNÍKY):

1. Letová vzdálenost je mezi 0-30 M.
2. Letová výška je mezi 0-30 M.
3. Výška RTH je pod 20 M.

BEGINNER MODE (REŽIM PRO ZAČÁTEČNÍKY) můžete vypnout a nastavit parametry v aplikaci ze smartphonu.

FUNKCE KAMERY

Klikněte na na dálkovém ovladači nebo klikněte na v aplikaci, indikátor jednou zabliká, což znamená, že fotoaparát pořídí jednu fotografii.
Klikněte na na dálkovém ovladači nebo klikněte na v aplikaci, indikátor bude stále blikat, což znamená, že fotoaparát nahrává.
Stiskněte znovu pro uložení videa.
Během nahrávání NEFOTOGRAFUJTE.

Původní obrázky a videa jsou uloženy na SD kartě. Mírně stiskněte SD kartu, abyste ji vyjmuli, poté vložte kartu do čtečky karet a vložte do zásuvky Type-C počítače, abyste mohli číst data z SD karty.
Obrázky lze také zobrazit v aplikaci.

ULOŽENÍ FOTOGRAFIE A VIDEA DO ALBA MOBILNÍ APLIKACE

Otevřete aplikaci a připojte WIFI k letadlu, klikněte na , vstupte do knihovny médií

Album APP (APLIKACE): Vyberte fotografii a video a uložte je do mobilního alba, klikněte na , fotografie a video se uloží do mobilního alba.

SD card (SD karta): Klikněte na , vyberte fotografii a video a uložte je do svého mobilu, klikněte na , fotografie a video se uloží do mobilního alba.

POZNÁMKA: Po dokončení fotografování a nahrávání se fotografie a video uloží do alba APP (APLIKACE) a na SD kartu, rozlišení fotografie a videa uloženého v albu APP (APLIKACE) se liší od rozlišení na SD kartě.

SPECIFIKACE

• Dron
  MODEL: F11s 4K PRO
  Hmotnost (včetně baterie): 585 g / 20,6 oz
  Doba letu: Přibližně 26 min
  Model motoru: 1806
  Rozsah provozních teplot: 32° až 104°F (0° až 40°C)
  Satelitní systémy: GPS/GLONASS
  Rozměry (DxŠxV): Rozložený: 45X40,5X8 (cm)
  Složený: 17,6X10,5X8 (cm)
• Stabilizace závěsu: 2 osy (náklon, otáčení)
  Mechanický rozsah:
  Náklon Přibližně -100°TO+70°
  Otočení Přibližně -35°TO+35°
  Řiditelný rozsah:
  Nastavený úhel kamery (nahoru a dolů): Přibližně -80°TO+0°
• Kamera Objektiv: FOV:100°
  Ekvivalentní ohnisková vzdálenost: 60CM
  Rozsah ostření: Pevné ostření
  Rozlišení fotografie: Telefon 3840X2160P
  SD karta 3840X2160P
  Rozlišení videa: Telefon 1280X720P
  SD karta 3840X2160P
  Formát fotografie: JEPG
  Formát videa: MP4
  Podporované SD karty: Micro SD karta (třída 10/U1 nebo novější) 32G-128G
  Podporované systémy souborů: FAT32

• Přenos 5G
  Provozní frekvence: 5,15-5,35 GHz; 5,725-5,825 GHz
  Podporovaný přenosový protokol: 802.11a; 802.11n20; 802.11n40
  Snímková frekvence přenosu videa: 30FPS
• APP (APLIKACE) / Živý náhled
  Mobilní aplikace: SJ F PRO

KONFIGURACE	ZPŮSOB ULOŽENÍ		ROZLIŠENÍ	Snímková frekvence přenosu
4K	Telefon	Fotografie	3840X2160P
		Video	1280X720P	30 fps
	SD karta	Fotografie	3840X2160P	30 fps
		Video	3840X2160P

Požadovaný operační systém: IOS 9.0 nebo novější / Android 5.0 nebo novější

• Vysílač
  Provozní frekvence: 2,4G + 5G bridge
  Maximální provozní vzdálenost: Až 3 km (venku a bez překážek)
  Baterie 1500mAh Li-polymer
  Doba nabíjení: přibližně 2 hodiny
  Provozní doba: přibližně 2 hodiny
  Provozní napětí: 3,7V
  Držák mobilního zařízení: 4,7˝ až 6,5˝ Smart Phones (Chytré telefony)
  Provozní teplota: 32° až 104°F (0° až 40°C)
• Inteligentní letová baterie
  Kapacita 2500 mAh
  Napětí: 11,1V
  Typ baterie: Li-polymer
  Energie: 27,75Wh
  Čistá hmotnost: 195 g / 6,8 oz
  Maximální nabíjecí výkon: 15W
  Maximální doba nabíjení: Přibližně 4,5 hodiny (v závislosti na nabíjecím výkonu)
  Rozsah teplot nabíjení: 32° až 104°F (0° až 40°C)
• Nabíjecí kabel: Type-C
  Napětí: 5V 3A
  Jmenovitý výkon: ≤15 W

SEZNAM DÍLŮ (součástí balení)

BĚŽNÉ PROBLÉMY A ŘEŠENÍ

PROBLÉM	DŮVOD	OPATŘENÍ
Světla dronu blikají a dron nereaguje na ovládání.	Dálkové ovládání není synchronizováno s dronem. Nedostatečná energie baterie.	Podívejte se do příručky Rychlý start a znovu synchronizujte dron. Dobijte baterii.
Vrtule se točí, ale dron nemůže vzlétnout	Nedostatečná energie baterie. Vrtule jsou zdeformované.	Dobijte baterii. Vyměňte vrtule.
Kvadrokoptéra silně vibruje	Vrtule jsou zdeformované.	Vyměňte vrtule.
Dron nemůže udržet rovnováhu za letu	Vrtule jsou zdeformované. Motor nefunguje správně.	Vyměňte vrtule. Vyměňte motor.

Reference

• ‎SJ F PRO v App Store
• Google Play

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout SJRC F11s 4K PRO - Manuál k RC dronu

Dostupné jazyky
