KATA PENGANTAR

Terima kasih telah membeli pesawat GPS Seri-SJ. Harap baca semua instruksi dan peringatan dengan saksama sebelum beroperasi. Harap simpan juga buku petunjuk ini untuk referensi dan pemeliharaan di masa mendatang.

Untuk memastikan bahwa ia memenuhi persyaratan lingkungan elektromagnetik stasiun radio penerbangan, terbang dalam radius 10 kilometer di setiap sisi dengan mengambil garis tengah landasan pacu bandara sebagai garis tengah SANGAT DILARANG atau terbang dalam radius 20 kilometer dengan mengambil kedua ujung landasan pacu sebagai pusatnya SANGAT DILARANG. Terbang di rute maskapai juga DILARANG. Hentikan penggunaan semua jenis model terbang atau Quad-rotor tanpa awak di AREA yang dilarang oleh otoritas atau departemen terkait negara kita.

1. Produk ini harus dioperasikan oleh orang yang berusia di atas 14 tahun. Ini adalah perangkat presisi; mengintegrasikan mekanik dan elektronik dengan mekanika udara dan transmisi frekuensi tinggi. Diperlukan perakitan dan debugging yang benar untuk menghindari kecelakaan. Pengguna harus mengoperasikan dan mengendalikan produk ini dengan cara yang aman. Jika terjadi kesalahan pengoperasian, dapat menyebabkan cedera serius atau kerusakan properti. Itu juga dapat hilang karena kesalahan operasi.
2. Produk ini cocok untuk pilot UAV berpengalaman yang berusia tidak kurang dari 14 tahun.
3. Jika terjadi masalah selama penggunaan, pengoperasian, atau pemeliharaan, harap hubungi agen penjualan atau pengecer setempat atau tetap berhubungan dengan staf perusahaan kami yang bertanggung jawab.

TINDAKAN PENGAMANAN:
Pesawat R/C ini bisa berbahaya saat digunakan, harap pastikan Anda menjauhkannya dari orang atau penonton saat terbang. Pemasangan yang tidak benar, kondisi yang buruk, atau pengguna yang tidak terbiasa dengan pengoperasian dapat menyebabkan kerusakan pada pesawat atau melukai orang atau dapat menyebabkan kecelakaan yang tidak terduga. Harap perhatikan baik-baik keselamatan terbang dan belajar mengenali kondisi yang lebih berbahaya yang dapat menyebabkan kecelakaan karena kelalaian Anda sendiri.

1. Jauhkan dari struktur atau kerumunan orang.
   Pesawat R/C ini mungkin sedikit berbeda dalam kecepatan atau sensitivitas saat terbang dan dapat menyebabkan potensi bahaya. Oleh karena itu, harap jauhkan dari kerumunan orang, bangunan, pohon, struktur, kabel tegangan tinggi, dll. Harap juga hindari terbang dalam kondisi cuaca buruk seperti hujan, badai listrik, dan angin kencang untuk memastikan keselamatan pengguna, penonton, dan properti di sekitarnya.
2. Jauhkan dari lingkungan yang lembap.
   Bagian dalam pesawat terdiri dari banyak bagian elektronik dan mekanik presisi. Oleh karena itu, harap usahakan untuk menghindari masuknya kelembapan atau kandungan air ke dalam badan utama pesawat karena dapat menyebabkan kerusakan pada bagian mekanik dan elektronik sehingga menyebabkan kecelakaan.
3. Hanya beroperasi dengan suku cadang yang disertakan untuk tujuan penggunaan.
   Harap gunakan suku cadang asli yang dibuat oleh Seri-SJ untuk setiap pemasangan ulang atau pemeliharaan untuk memastikan keselamatan terbang. Harap operasikan dan gunakan hanya dalam lingkup fungsi produk yang diizinkan. Menggunakan suku cadang yang tidak disetujui akan membatalkan garansi.

JANGAN gunakan untuk tujuan ilegal apa pun atau gunakan di luar lingkup yang telah ditetapkan oleh hukum dan peraturan setempat Anda.

4. Hindari mengendalikannya secara mandiri.
   Pengguna baru mungkin mengalami kesulitan tertentu selama tahap awal belajar mengoperasikan pesawat ini. Harap usahakan untuk menghindari pengoperasian pesawat sendirian. Jika tersedia, selalu operasikan pesawat ini di bawah bimbingan pengguna yang lebih berpengalaman.
5. Jangan beroperasi di bawah pengaruh obat-obatan atau alkohol.
   Harap operasikan pesawat R/C ini sesuai dengan keadaan dan keterampilan terbang Anda sendiri. Kelelahan, kondisi mental yang buruk, atau pengoperasian yang salah dapat meningkatkan kemungkinan risiko kecelakaan.
6. Harap jaga jarak aman dari pesawat saat menggunakan kecepatan tertinggi.
   Saat operator terbang dengan kecepatan tinggi, harap jauhkan pesawat dari pilot dan orang atau benda di sekitarnya agar tidak menyebabkan bahaya atau kerusakan.
7. Simpan di tempat yang sejuk dan kering.
   Pesawat R/C terdiri dari bahan seperti logam, serat, plastik, elektronik, dll. Oleh karena itu, harap jauhkan dari sumber panas dan hindari paparan sinar matahari langsung yang terlalu lama. Paparan panas yang berlebihan dapat menyebabkan distorsi dan kerusakan.

PERINGATAN

1. Ada informasi penting yang terkandung dalam paket dan buku petunjuk ini, harap simpan untuk referensi di masa mendatang.
2. Anda memiliki tanggung jawab untuk memastikan bahwa model pesawat ini tidak akan menyebabkan cedera pada tubuh orang lain atau menyebabkan kerusakan pada properti apa pun.
3. Harap beroperasi строго seperti yang ditunjukkan pada buku petunjuk saat melakukan debugging atau merakit pesawat ini. Selama proses terbang atau mendarat, harap lebih memperhatikan untuk menjaga jarak 1-2 meter antara pengguna dan pesawat untuk menghindari tabrakan ke kepala atau wajah atau tubuh, yang dapat menyebabkan cedera.
4. Perusahaan dan distributor kami tidak bertanggung jawab atas kesalahan pengoperasian apa pun, yang dapat menyebabkan kehilangan atau kerusakan atau cedera pada tubuh.
5. Anak-anak usia 14 tahun ke atas harus menggunakan produk ini di bawah bimbingan orang dewasa. Produk ini DILARANG digunakan oleh anak-anak di bawah usia 14 tahun.
6. Harap rakit dan gunakan produk ini dengan benar seperti yang ditunjukkan pada buku petunjuk atau instruksi pengepakan. Beberapa bagian harus dirakit oleh orang dewasa.
7. Bagian-bagian kecil disertakan dengan produk ini. Harap letakkan di luar jangkauan anak-anak untuk menghindari BAHAYA TERSEDAK atau bagian-bagian yang tertelan secara keliru.
8. Bermain di jalan atau di dekat area lalu lintas tinggi sangat DILARANG agar tidak menyebabkan kecelakaan.
9. Harap buang bahan kemasan tepat waktu agar tidak menyebabkan cedera pada anak-anak.
10. Harap JANGAN membongkar atau memasang kembali pesawat karena dapat menyebabkan kerusakan pada pesawat selama terbang.
11. Baterai di kompartemen baterai pengisi daya harus dimasukkan ke dalam sumber daya yang ditunjuk yang memiliki logo yang sama dengan produk.
12. Baterai lithium polimer 3.7V isi ulang bawaan termasuk dalam pemancar.
13. Hanya pengisi daya asli yang dibuat dari pabrik kami yang dapat digunakan.
14. Pengisi daya bukan mainan.
15. Saat mengisi daya baterai, harap lakukan di bawah pengawasan orang dewasa.
    Harap juga jauhkan dari benda yang mudah terbakar saat mengisi daya.
    Harap jaga agar pesawat ini tetap dalam jangkauan pandang saat mengisi daya.
16. Harap JANGAN membuat korsleting atau meremas baterai agar tidak menyebabkan ledakan.
17. JANGAN mencampur baterai Li-ion dengan jenis baterai yang berbeda.
18. Baterai lithium cerdas dimuat di Quad-rotor. Baik built-in atau eksternal dapat digunakan untuk pengisian daya.
19. Harap JANGAN membuat baterai korsleting atau menguraikan baterai atau membuang baterai ke dalam api; JANGAN letakkan baterai di dekat suhu tinggi atau area yang dipanaskan (seperti di dekat api atau di dekat alat pemanas listrik).
20. Pesawat harus dijauhkan dari kepatuhan atau peralatan listrik lainnya sejauh mungkin atau dijauhkan dari tempat yang memiliki benda magnet di dekatnya karena dapat menyebabkan gangguan satu sama lain.
21. Harap jaga jarak aman dari rotor yang berputar dengan kecepatan tinggi agar tidak menyebabkan terpuntir atau bahaya terluka atau terpotong.
22. Mesin akan memanas. Harap JANGAN menyentuhnya untuk menghindari luka bakar atau cedera.
23. Harap JANGAN menutup produk ini ke telinga Anda karena dapat menyebabkan cedera pada pendengaran Anda.
24. Pengisi daya dinding Type-C 5V direkomendasikan untuk pengisian daya. JANGAN gunakan pengisi daya yang lebih kuat dari 5V.
25. Untuk mematuhi perintah persyaratan lingkungan magnetik yang dirumuskan oleh Biro Radio Penerbangan dan otoritas terkait, selama periode yang diatur di area tertentu, harap berhenti menggunakan pemancar model ini ketika perintah peraturan tersebut dikeluarkan.
26. Jaga agar UAS Anda tetap terlihat.
27. Jangan pernah terbang di atas kelompok orang.
28. Jangan pernah terbang di atas stadion atau acara olahraga.
29. Pahami batasan dan persyaratan wilayah udara.

Produk hanya boleh digunakan oleh orang dewasa dan anak-anak berusia 14 tahun ke atas. Pengawasan orang dewasa diperlukan untuk anak-anak di bawah usia 14 tahun.

PENGISIAN DAYA BATERAI PESAWAT HARUS DIAWASI SETIAP SAAT OLEH ORANG DEWASA. CABUT BATERAI SAAT TERISI PENUH.
JANGAN MENGISI DAYA BATERAI TERLALU LAMA.

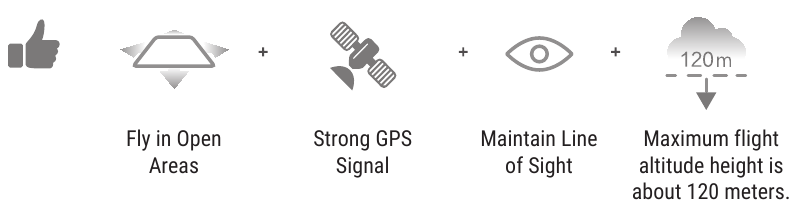

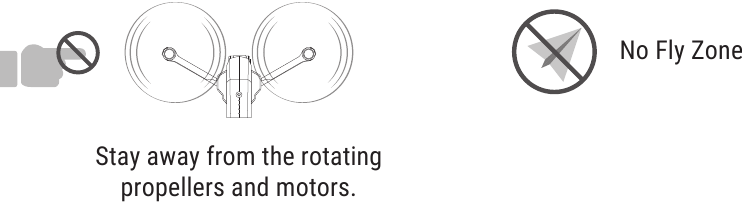

KESELAMATAN TERBANG

Persyaratan area transmisi WIFI:

1. Pastikan membuka antena remote control dengan benar.
2. Pastikan terbang di area terbuka tanpa gangguan dan rintangan apa pun.

3. Jangan terbang melawan angin; Jarak transmisi WIFI adalah 3KM.

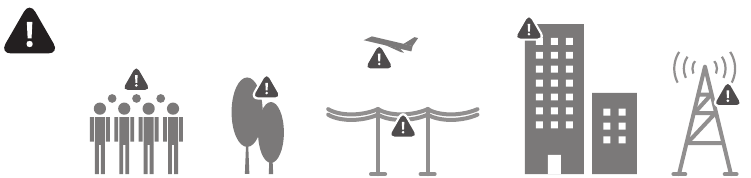

Hindari terbang di atas atau di dekat rintangan, kerumunan orang, saluran listrik tegangan tinggi, pohon, bandara, atau badan air.
JANGAN terbang di dekat sumber elektromagnetik yang kuat seperti saluran listrik dan stasiun pangkalan karena dapat memengaruhi kompas onboard.

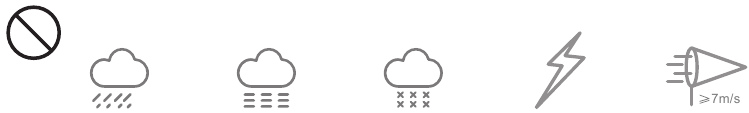

JANGAN gunakan drone dalam kondisi cuaca buruk seperti hujan, salju, kabut, dan kecepatan angin melebihi 7 m/s atau 16 mph.

Penting untuk memahami pedoman penerbangan dasar, untuk keselamatan Anda dan orang-orang di sekitar Anda. Jangan lupa untuk membaca Pedoman Keselamatan sebelum terbang.

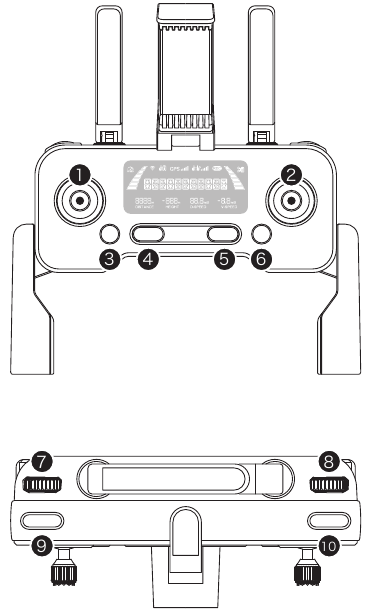

FUNGSI PEMANCAR

1. Tongkat throttle
2. Tongkat arah
3. Klik sekali sakelar kecepatan; Terus tekan selama 5 detik beralih ke mode normal, mode GPS
4. Klik sekali lalu terus tekan selama 3 detik untuk berhenti darurat
5. Klik sekali daya hidup; Klik sekali lalu terus tekan selama 3 detik daya mati
6. Klik sekali ke mode RTH
7. Perbesar dan perkecil
8. Dial Gimbal: Mengontrol kemiringan kamera

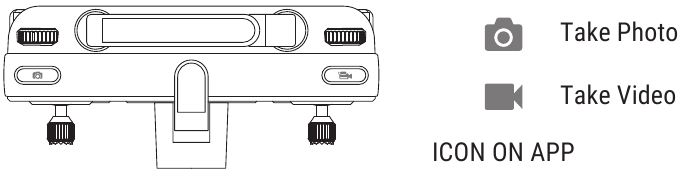

9. Pemotretan
10. Perekaman

Tip: Saat pemancar dalam daya rendah, terus berkedip, sekarang Anda perlu mengisi daya pemancar.

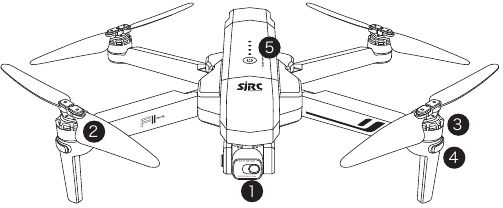

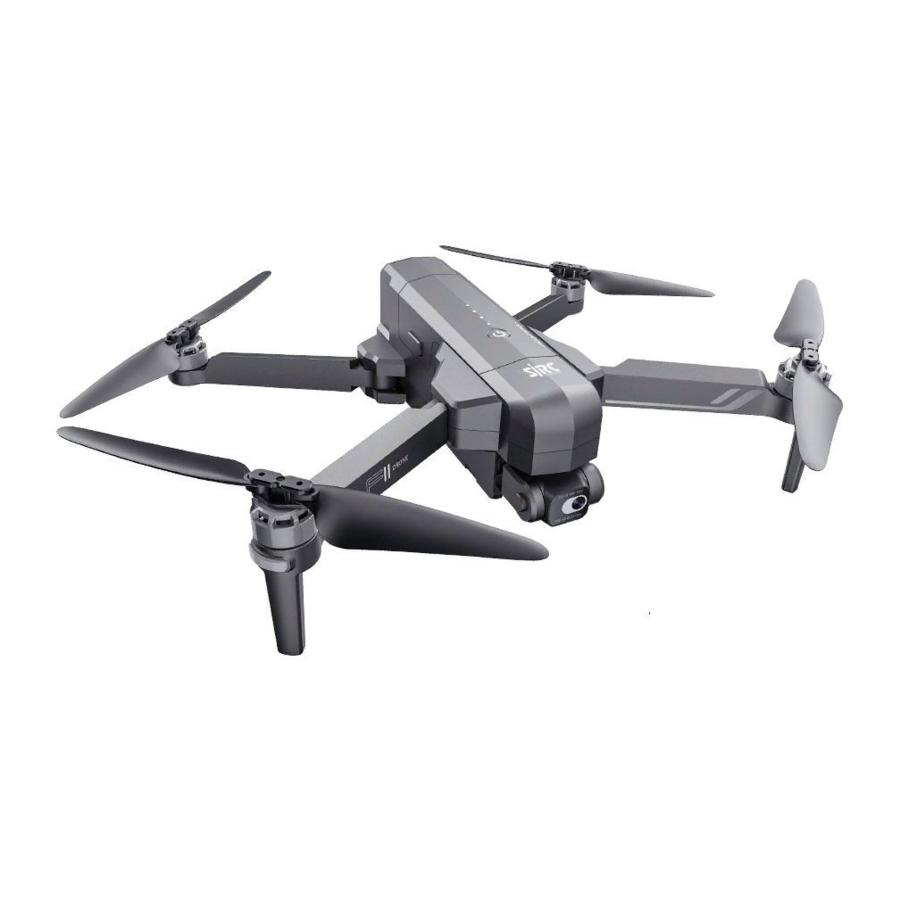

DIAGRAM PESAWAT

1. Gimbal mekanis 2 sumbu dengan kamera stabilisasi gambar elektronik 4K
2. Baling-baling
3. Motor
4. Indikator LED
5. Baterai cerdas

1. Buka gesper penutup gimbal.

2. Tarik penutup gimbal ke atas lalu lepaskan dengan lembut.

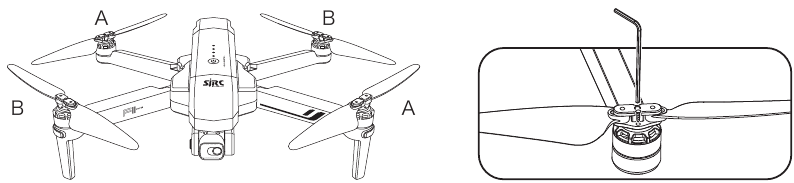

PASANG BALING-BALING

Harap perhatikan bahwa huruf "A" atau "B" dicetak pada setiap baling-baling, dan pastikan semua baling-baling terpasang pada posisi motor yang benar.

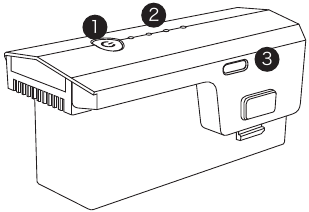

BATERAI PENERBANGAN CERDAS

1. Sakelar baterai
2. Indikator daya baterai
3. Port pengisian daya Type-C

• Tahan tombol sakelar selama 3 detik. daya hidup; lalu tekan tombol selama 3 detik. daya mati.
• Saat baterai dalam tegangan rendah, indikator Biru akan berkedip, sekarang harap isi daya baterai.

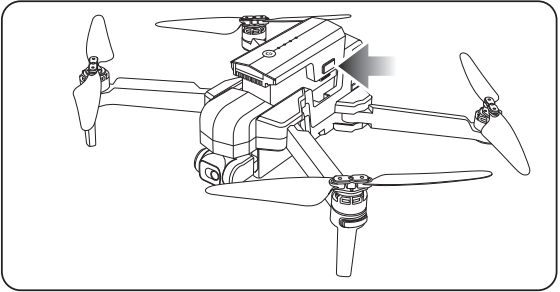

ISI DAYA BATERAI

Tekan gesper dan keluarkan baterai dari pesawat.

Adaptor telepon:
5V 3A
(Tidak termasuk)

Waktu pengisian daya:
Sekitar 4,5 jam
(Tergantung pada adaptor Pengisian Daya)

Metode pengisian daya remote control

INSTRUKSI PENGISIAN DAYA BATERAI LITHIUM

1. Baik daya hidup atau daya mati, pesawat dapat diisi daya. Hubungkan pengisi daya Type-C ke catu daya DC (4.5V-5.5V, 2A-3A), lalu hubungkan dengan port pengisian daya pesawat, saat mengisi daya, indikator pada pesawat akan menjadi Biru berkedip; Semua indikator tetap menyala berarti pengisian daya selesai.
2. Quad-copter dapat diisi daya oleh daya seluler atau daya yang dimuat mobil.
3. Waktu pengisian daya membutuhkan waktu sekitar 4,5 jam; waktu pengoperasian membutuhkan waktu sekitar 26 menit.
4. Remote control memiliki baterai lithium polimer 3.7V 1500mAh bawaan, pengisian daya membutuhkan waktu sekitar 2 jam, Saat terisi penuh, berarti pengisian daya selesai.

(Saat mengisi daya, indikator pada pemancar menjadi Merah; saat terisi penuh, indikator pada pemancar akan berubah menjadi Hijau solid).

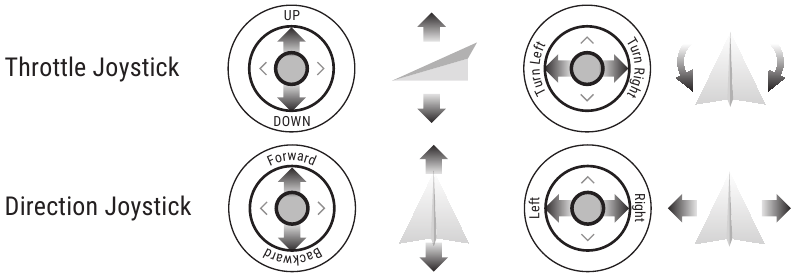

METODE PENGOPERASIAN REMOTE CONTROL

PENERBANGAN

Pastikan antena remote control terbuka dengan benar sebelum beroperasi. Dibutuhkan sekitar 40 detik agar pesawat terhubung ke remote control.

1. Nyalakan remote control
   (Pemasangan membutuhkan waktu 40 detik jika sistem dimulai)
2. Nyalakan pesawat dan letakkan di permukaan yang rata

• Pesawat akan otomatis menyesuaikan diri dengan permukaan yang rata ini.
• Empat lengan pesawat -
• Berkedip Merah.
• Nyalakan remote control dan hubungkan pesawat secara otomatis.
• Lampu berkedip biru (belakang) dan putih (depan).
• CATATAN: Anda terhubung ke WIFI saat ini untuk melihat drone saat ini di Aplikasi SJ F PRO, atau tunggu hingga GPS dikalibrasi.

3. Hubungkan APP (Aplikasi)

• Hubungkan ponsel pintar Anda ke WIFI pesawat dan periksa status pesawat di Aplikasi "SJ-F-PRO *** -BRG".


4. Kalibrasi Kompas
   1. Kalibrasi Kompas Bagian 1

• Dorong joystick ke posisi jam 1 & 11.

• Lampu berkedip cepat Biru/merah (belakang) dan Putih/merah (depan).
• Status pesawat Aplikasi: "Kalibrasi kompas".

Keterangan: Kompas akan dikalibrasi secara otomatis ketika terjadi gangguan magnetik, tidak perlu mengkalibrasi kompas secara manual.

2. Kalibrasi Kompas Bagian 2

• Sambil menjaga drone tetap rata, angkat pesawat dari belakang dan putar tubuh Anda dalam satu lingkaran penuh (360°).

  • Lampu belakang akan berubah menjadi biru solid.

3. Kalibrasi Kompas Bagian 3

• Dari bawah, pegang pesawat secara vertikal dan kamera menghadap ke tanah, putar tubuh Anda dalam satu lingkaran penuh (360°).

• Lampu depan akan berubah menjadi putih solid.
• Status pesawat Aplikasi: "Kalibrasi kompas oke".

5. Atur Ulang ke Pengaturan Pabrik/Kalibrasi Giroskop

• Dorong joystick ke posisi jam 11 & 1.
• Lampu berkedip cepat biru (belakang) dan putih (depan).
• Status Drone Aplikasi: "Giroskop sedang dikalibrasi" "Giroskop oke".

PEMBERITAHUAN: Pastikan pesawat berada di permukaan yang rata untuk mengkalibrasi giroskop.

6. Pencarian GPS (JANGAN gunakan Mode GPS di dalam ruangan)

• Letakkan kembali pesawat ke permukaan yang rata.
• Lampu kembali berkedip cepat biru (belakang) dan putih (depan)
• Ini berarti drone sedang mencari sinyal GPS.
• Proses ini dapat memakan waktu beberapa menit.
• Status pesawat Aplikasi: "Menunggu sinyal GPS".

PEMBERITAHUAN: Terbang di area terbuka, struktur tinggi dan struktur logam besar dapat memengaruhi akurasi kompas onboard dan sistem GPS. Harap cari sinyal GPS di area terbuka.

Memulai/Menghentikan motor

• Dorong joystick ke posisi jam 5 & 7.

• Motor secara otomatis mulai, dorong joystick kiri untuk menerbangkan pesawat. (Menyalakan motor sebelum pesawat lepas landas).

CATATAN: Menyalakan motor harus diatur sebelum pesawat lepas landas.

• Menghentikan Motor:

1. Mendorong joystick ke posisi jam 5 & 7 lagi, motor berhenti bekerja.
2. Motor akan berhenti bekerja jika motor yang menyala tidak dioperasikan setelah 20 detik.

Semua LED di lengan depan dan lengan belakang, Anda siap terbang!

• Lampu biru (belakang) dan putih (depan) semuanya menyala (tidak berkedip).
• Status pesawat Aplikasi: "Siap terbang".

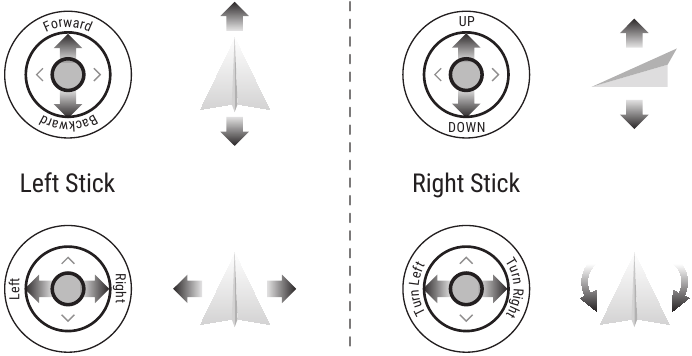

Mode Kontroler Jarak Jauh Ganda

• Matikan remote control.
• Terus tekan , klik dua kali, (klik sekali menunjukkan kuantitas listrik, klik lagi. remote control berbunyi tiga kali menunjukkan joystick kanan berubah menjadi tongkat throttle, LED muncul "R HRMD MODE". Mulai ulang dan joystick kiri berubah menjadi tongkat throttle.



PEMBERITAHUAN: Indikator LED pada lengan depan (putih) dan lengan belakang (biru) terus berkedip jika sinyal GPS lemah; Terus tekan selama 5 detik pada remote control untuk mematikan mode GPS, pesawat dapat lepas landas.

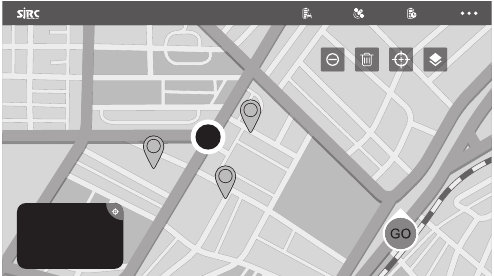

PENERBANGAN TITIK ARAH

• Pastikan internet seluler terhubung, masukkan di APP (Aplikasi), tangkap data peta area saat Anda berniat terbang di perangkat seluler Anda, lalu hubungkan perangkat seluler Anda dengan pesawat Anda, Anda dapat melihat peta dari di APP (Aplikasi).
• Berhasil menghubungkan WIFI pesawat dengan ponsel pintar Anda, klik di Aplikasi, maka Anda dapat menemukan LINGKARAN MERAH (RENTANG PENERBANGAN TERBATAS)/POSISI LEPAS LANDAS/POSISI PESAWAT SAAT INI di peta, tandai titik-titik (paling banyak 16 titik) yang Anda rencanakan untuk terbang dalam rentang LINGKARAN MERAH di peta.
  Jika Anda ingin mengatur ulang titik atau rute penerbangan, klik atau .
  Klik , konfirmasi untuk memulai Penerbangan Titik Arah. Mendorong Joystick Kanan untuk membatalkan Fungsi Penerbangan Titik Arah.


TITIK MINAT

1. Melayang-layangkan pesawat di sekitar titik tengah.

2. Tekan " + "pada pemancar pada saat yang sama.

3. Memindahkan dan mengatur rentang radius di sekitar pesawat (dalam 2 meter-100 meter) dengan Joystick Arah.
4. Tekan " + " pada pemancar pada saat yang sama lagi, maka pesawat mulai terbang sesuai dengan rentang radius yang Anda atur di LANGKAH 2. Gerakkan Joystick Arah untuk membatalkan mode Titik Minat.
   CATATAN: Tekan " + " pada pemancar pada saat yang sama, Fungsi Titik Minat" dapat diaktifkan jika pesawat dan pemancar berhasil dipasangkan dan pesawat terbang ke atas.

PROFIL FUNGSI PRODUK

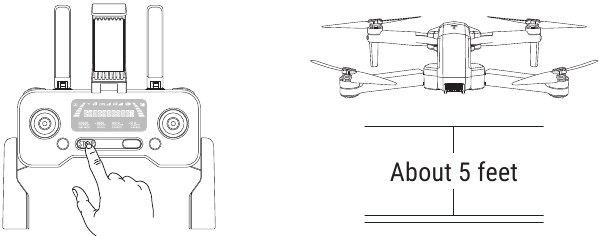

BERHENTI DARURAT

Klik sekali dan terus tekan selama 3 detik untuk masuk ke mode Berhenti Darurat. Ini diaktifkan jika ketinggian penerbangan pesawat dalam 13 meter; jika tidak, itu tidak diaktifkan.
Hanya hentikan motor di tengah penerbangan dalam keadaan darurat ketika melakukannya dapat mengurangi risiko kerusakan atau cedera.

GPS IKUTI SAYA

Ketika fungsi Ikuti Saya diaktifkan, pesawat akan mengikuti GPS di ponsel pintar Anda untuk mengikuti Anda ke mana pun Anda pergi.
(Pastikan ponsel pintar terhubung dengan pesawat dengan sukses, nyalakan APP (Aplikasi) di ponsel pintar Anda.)

1. Pastikan ruang lingkup penerbangan berada dalam 10-50 meter.
2. Klik pada antarmuka APP (Aplikasi).
3. Menunggu Status pesawat APP (Aplikasi) untuk menampilkan "Ikuti Saya siap" - Sekarang pesawat bergerak bersama dengan koordinat posisi di APP (Aplikasi).
4. Klik pada antarmuka APP (Aplikasi) lagi untuk keluar dari mode Ikuti Saya.

Masalah Umum:
Fungsi GPS Ikuti-saya akan dipengaruhi oleh struktur tinggi, pohon, dan area tempat tinggal dengan gangguan sinyal WIFI.
Fungsi GPS Ikuti-saya tidak diaktifkan jika sinyal GPS lemah atau posisi GPS MATI di perangkat seluler.

* Gunakan di area terbuka dan perhatikan lingkungan sekitar Anda. Pesawat TIDAK dilengkapi dengan penghindaran rintangan.

PENGENALAN GAMBAR IKUTI SAYA/KONTROL GERAKAN

Klik , pilih , ketuk objek atau orang yang ingin Anda lacak, dan ketuk untuk mengonfirmasi pilihan Anda.
(CATATAN: Pastikan ukuran bingkai yang Anda tandai sama dengan objek atau orang yang Anda ketuk, bingkai tidak boleh terlalu besar.

GERAKAN TANGAN

Klik pada APP (Aplikasi), hitung mundur 3 detik hingga 0 detik dengan gerakan tangan untuk mengambil foto atau merekam video, silakan ikuti tips dari (PIC.1).

KEMBALI KE RUMAH (RTH)

Fungsi Kembali ke Rumah (RTH) membawa pesawat kembali ke Titik Lepas Landas.
Fungsi ini hanya dapat dicapai dalam mode GPS.
Ada 3 jenis RTH: Smart RTH/Low-battery RTH/Fail connection RTH

Kembali ke Rumah Cerdas

Tekan Tombol Kembali ke Rumah pada Pemancar Anda atau ketuk pada Aplikasi ponsel pintar Anda, dan pemancar akan mulai berbunyi. Pesawat Anda akan kembali ke Titik LEPAS LANDAS. Tekan tombol lagi untuk menghentikan prosedur RTH, atau ubah joystick kiri dan kanan untuk membuat pesawat mendarat di area yang aman.

Kembali ke rumah dengan Baterai Lemah

RTH Baterai Lemah dipicu ketika tingkat Baterai Penerbangan rendah, Ketika RTH baterai rendah diaktifkan, pesawat naik atau turun secara otomatis pada ketinggian 30 meter, maka Anda dapat mengubah joystick kiri dan kanan untuk membuatnya mendarat di area yang aman. Pesawat kembali ke titik lepas landas jika tingkat baterai saat ini hanya dapat mendukung pesawat cukup lama untuk turun dari ketinggian saat ini.

Gagal koneksi KEMBALI KE RUMAH (RTH)

Pesawat akan memasuki Mode Kembali ke Rumah jika sinyal ke pemancar hilang. Pesawat akan kembali ke titik lepas landas. Pesawat dapat menghubungkan remote control secara otomatis selama RTH diaktifkan. Jika tautan berhasil, Anda dapat mengoperasikan kembali pesawat.

Pesawat ini TIDAK dilengkapi dengan penghindaran rintangan.

TRIM DI BAWAH MODE TANPA GPS

Jika pesawat terbang di bawah Mode TANPA GPS, Anda dapat memangkas pesawat untuk mendapatkan penerbangan yang lebih seimbang. Terus tekan berbunyi sekali, dan Anda akan memasuki mode trim. Dorong joystick arah ke sisi berlawanan yang pesawat hanyut untuk menyeimbangkan kembali pesawat. Misalnya, jika pesawat hanyut ke kiri, dorong joystick arah ke kanan untuk membuat pesawat seimbang. Lepaskan keluar dari Mode Trim.

UNDUH APLIKASI SJ GPS PRO

Kode QR perangkat lunak "SJ F PRO" untuk sistem Apple IOS (Silakan pindai kode QR ini untuk menginstal perangkat lunak ini).

Kode QR perangkat lunak "SJ F PRO" untuk sistem Android (Silakan pindai kode QR ini untuk menginstal perangkat lunak ini).

• Hubungkan daya model ini, lalu akses ke "SETTING" (Pengaturan) di ponsel pintar, buka "WIFI" dan temukan "SJ-F-PRO *** -BRG". Setelah tautan berhasil terhubung, silakan keluar dari opsi "Setting" (Pengaturan).
• Buka perangkat lunak "SJ F PRO" di ponsel pintar untuk mengakses antarmuka kontrol.

FUNGSI APLIKASI

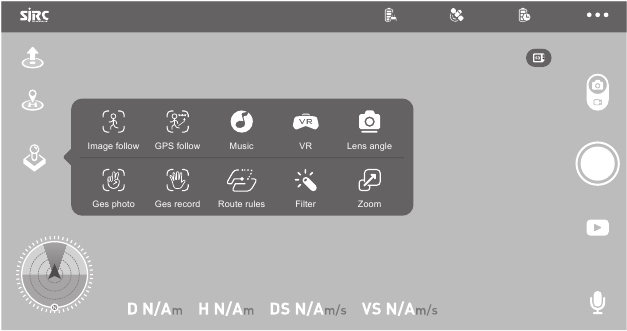

PENDAHULUAN APLIKASI

Tunggu hingga Status pesawat mengatakan "Ready to Fly" (Siap Terbang) sebelum memulai penerbangan.
Ini akan memastikan bahwa GPS Anda disinkronkan dan pesawat Anda siap terbang.

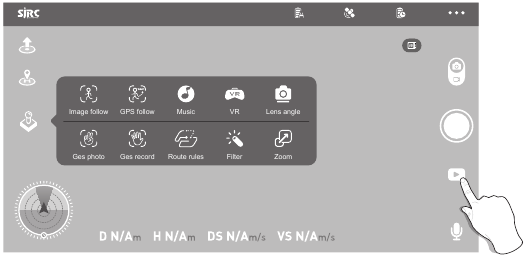

FUNGSI BERBAGI SATU TOMBOL APLIKASI

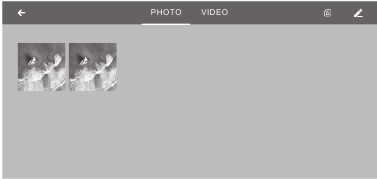

1. Buka APP dan klik ,masuk ke pustaka media

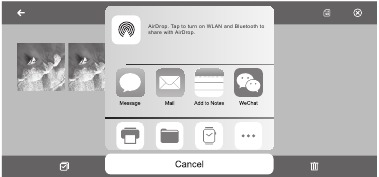

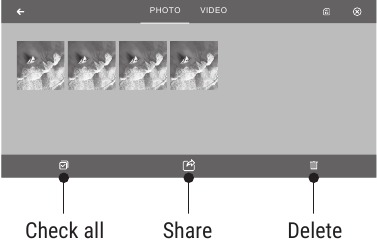

2. Klik , masuk ke antarmuka berbagi, pilih satu atau semua foto yang ingin Anda bagikan, klik , pilih media sosial yang ingin Anda gunakan untuk berbagi foto.



Pengingat: Anda dapat berbagi 1 gambar atau 9 gambar sekaligus. Tetapi hanya satu video yang dapat dibagikan setiap kali.

CARA MENCARI DRONE YANG HILANG

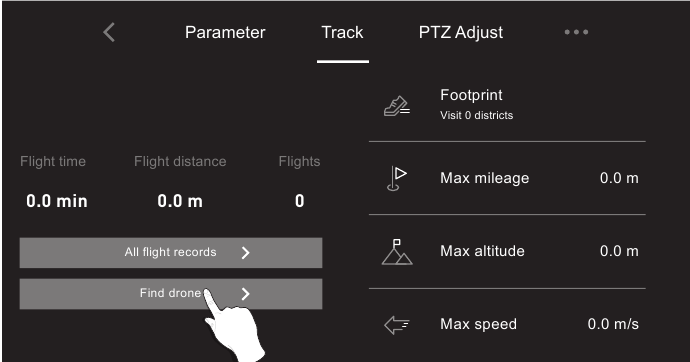

1. Lanjutkan untuk mengklik untuk membuka permukaan MAP untuk mencari pesawat.

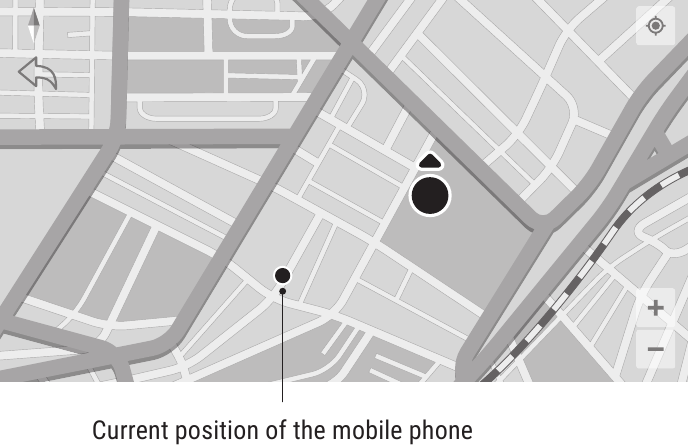

2. Posisi terakhir pesawat yang hilang akan muncul di MAP.


PENERBANGAN

Mode GPS Default adalah MODE PEMULA:

1. Jarak Penerbangan antara 0-30 M.
2. Ketinggian Penerbangan antara 0-30 M.
3. Ketinggian RTH di bawah 20 M.

Anda dapat Mematikan MODE PEMULA untuk mengatur parameter di APP dari ponsel pintar.

FUNGSI KAMERA

Klik pada remote kontrol, atau klik pada APP, indikator akan berkedip sekali, berarti kamera mengambil satu foto.
Klik pada remote kontrol, atau klik pada APP, indikator akan terus berkedip, berarti kamera sedang merekam.
Tekan lagi untuk menyimpan video.
JANGAN mengambil foto saat merekam.

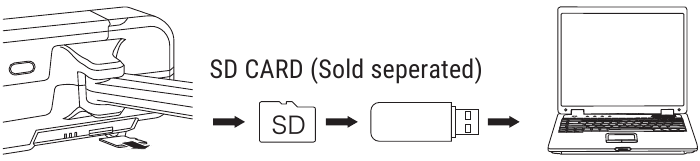

Gambar dan video Asli disimpan di kartu SD. Tekan kartu SD sedikit untuk mengeluarkannya, lalu masukkan kartu ke dalam pembaca kartu dan masukkan ke dalam outlet Type-C komputer untuk membaca data dari kartu SD.
Gambar juga dapat dilihat di Aplikasi.

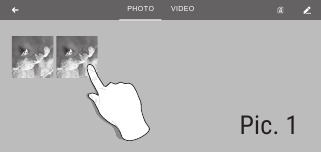

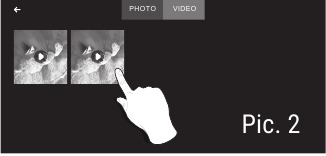

SIMPAN FOTO DAN VIDEO KE ALBUM APLIKASI SELULER

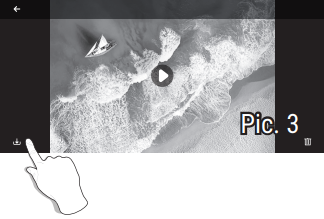

Buka APP dan hubungkan WIFI dengan pesawat, klik , masuk ke pustaka media

Album APP: Pilih foto dan video dan simpan di album seluler, klik , foto dan video disimpan di album seluler.

Kartu SD: Klik , pilih foto dan video dan simpan di ponsel Anda, klik , foto dan video disimpan di album seluler.

CATATAN: Setelah pemotretan dan perekaman selesai, foto dan video akan disimpan di album APP dan kartu SD, resolusi foto dan video yang disimpan di album APP berbeda dengan yang ada di kartu SD.

SPESIFIKASI

• Drone
  MODEL: F11s 4K PRO
  Berat (Termasuk Baterai): 585g/20.6oz
  Waktu Terbang: Sekitar 26 menit
  Model Motor: 1806
  Rentang Suhu Operasi: 32° hingga 104°F (0° hingga 40°C)
  Sistem Satelit: GPS/GLONASS
  Dimensi (PxLxT): Dibuka: 45X40.5X8(cm)
  Dilipat: 17.6X10.5X8(cm)
• Stabilisasi Gimbal: 2-axis (miring, putar)
  Rentang Mekanis:
  Miring Sekitar -100°TO+70°
  Putar Sekitar -35°TO+35°
  Rentang yang Dapat Dikontrol:
  Sudut kamera yang disesuaikan (ke atas dan ke bawah): Sekitar -80°TO+0°
• Kamera Lensa: FOV:100°
  Panjang Fokus Setara: 60CM
  Rentang fokus: Fokus tetap
  Resolusi foto: Ponsel 3840X2160P
  Kartu SD 3840X2160P
  Resolusi video: Ponsel 1280X720P
  Kartu SD 3840X2160P
  Format Foto: JEPG
  Format Video: MP4
  Kartu SD yang Didukung: Kartu Micro SD (Kelas 10/U1 atau lebih baru) 32G-128G

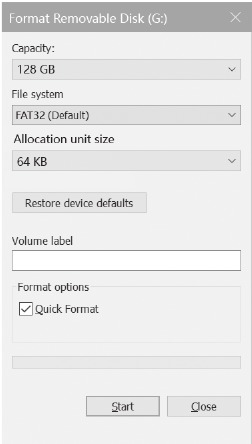

  Sistem File yang Didukung: FAT32

• Transmisi 5G
  Frekuensi Operasi: 5.15-5.35 GHz; 5.725-5.825 GHz
  Protokol Transmisi yang Didukung: 802.11a; 802.11n20; 802.11n40
  Kecepatan Bingkai Transmisi Video: 30FPS
• APP / Tampilan Langsung
  Aplikasi Seluler: SJ F PRO

KONFIGURASI	METODE PENYIMPANAN		RESOLUSI	KECEPATAN BINGKAI TRANSMISI
4K	Ponsel	Foto	3840X2160P
		Video	1280X720P	30 fps
	Kartu SD	Foto	3840X2160P	30 fps
		Video	3840X2160P

Sistem Operasi yang Diperlukan: IOS 9.0 atau lebih baru/Android 5.0 atau lebih baru

• Pemancar
  Frekuensi Operasi: Jembatan 2.4G + 5G
  Jarak operasi maks: Hingga 3KM (Luar Ruangan dan Tidak Terhalang)
  Baterai 1500mAh Li-polymer
  Waktu pengisian daya: sekitar 2 jam
  Waktu operasi: sekitar 2 jam
  Tegangan Operasi: 3.7V
  Dudukan Perangkat Seluler: Ponsel Pintar 4.7˝ hingga 6.5˝
  Suhu Operasi: 32° hingga 104°F (0° hingga 40°C)
• Baterai Penerbangan Cerdas
  Kapasitas 2500 mAh
  Tegangan: 11.1V
  Jenis Baterai: Li-polymer
  Energi: 27.75Wh
  Berat Bersih: 195 g / 6.8 oz
  Daya Pengisian Maks: 15W
  Waktu Pengisian Maks: Sekitar 4.5 jam (Tergantung pada Daya Pengisian)
  Rentang Suhu Pengisian: 32° hingga 104°F (0° hingga 40°C)
• Kabel pengisi daya: Type-C
  Tegangan: 5V 3A
  Daya Terukur: ≤15 W

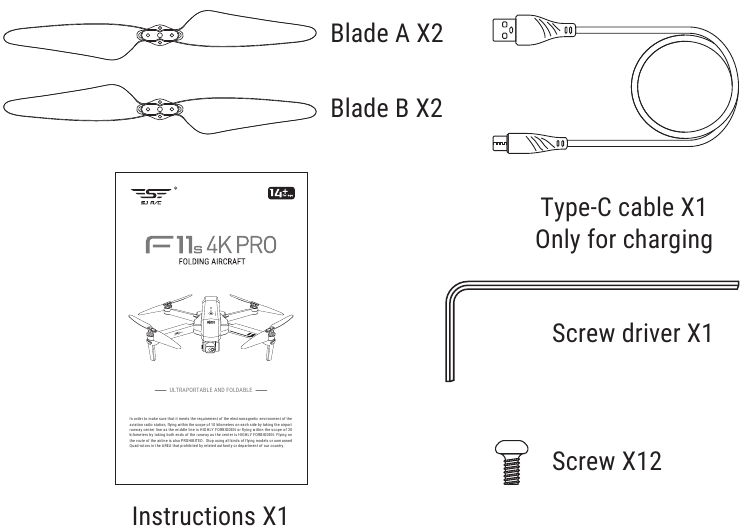

DAFTAR BAGIAN (Termasuk)

MASALAH UMUM DAN SOLUSI

MASALAH	ALASAN	TINDAKAN PENCEGAHAN
Lampu drone berkedip dan tidak ada respons dari drone saat dioperasikan.	Remote tidak disinkronkan ke drone. Daya baterai tidak mencukupi.	Lihat panduan Memulai Cepat dan sinkronkan ulang drone. Isi ulang baterai.
Baling-baling berputar, tetapi drone tidak dapat lepas landas	Daya baterai tidak mencukupi. Baling-baling terdistorsi.	Isi ulang baterai. Ganti baling-baling.
Quadcopter bergetar hebat	Baling-baling terdistorsi.	Ganti baling-baling.
Drone tidak dapat tetap seimbang saat terbang	Baling-baling terdistorsi. Motor tidak berfungsi dengan baik.	Ganti baling-baling. Ganti motor.

Referensi

• ‎SJ F PRO di App Store
• Google Play

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh SJRC F11s 4K PRO - Panduan RC Drone

Bahasa yang tersedia
