SJRC F11s 4K PRO - Priručnik za RC dron

PREDGOVOR

Hvala vam što ste kupili zrakoplov SJ-serije s GPS-om. Molimo pažljivo pročitajte sve upute i upozorenja prije korištenja. Molimo također sačuvajte ovaj priručnik s uputama za buduću upotrebu i održavanje.

Kako bi se osiguralo da ispunjava zahtjeve elektromagnetskog okruženja zrakoplovne radio stanice, STROGO JE ZABRANJENO letenje unutar područja od 10 kilometara sa svake strane uzimajući središnju liniju piste zračne luke kao središnju liniju ili letenje unutar područja od 20 kilometara uzimajući oba kraja piste kao središte. Također je ZABRANJENO letenje na ruti zrakoplovne kompanije. Prestanite koristiti sve vrste letećih modela ili bespilotnih kvadrokoptera na PODRUČJU koje je zabranjeno od strane nadležnog tijela ili odjela naše zemlje.

1. Ovaj proizvod trebaju koristiti osobe starije od 14 godina. To je precizan uređaj; integrira mehaniku i elektroniku s mehanikom zraka i visokofrekventnim prijenosom. Za izbjegavanje bilo kakve nesreće potrebno je pravilno sastavljanje i otklanjanje pogrešaka. Korisnik bi trebao upravljati i kontrolirati ovaj proizvod na siguran način. U slučaju nepravilnog rada, može doći do ozbiljnih ozljeda ili oštećenja imovine. Također se može izgubiti zbog nepravilnog rada.
2. Ovaj je proizvod prikladan za iskusne pilote bespilotnih letjelica (UAV) koji nisu mlađi od 14 godina.
3. U slučaju problema tijekom korištenja, rada ili održavanja, obratite se lokalnom prodajnom agentu ili trgovcu ili ostanite u kontaktu s odgovornim osobljem naše tvrtke.

SIGURNOSNE MJERE:
Ovaj R/C zrakoplov može biti opasan tijekom uporabe, stoga se pobrinite da ga držite podalje od bilo kakvih osoba ili gledatelja tijekom letenja. Nepravilna instalacija, loši uvjeti ili korisnici koji nisu upoznati s radom mogu uzrokovati oštećenje zrakoplova ili ozljede ljudi ili mogu uzrokovati neočekivanu nesreću. Molimo obratite posebnu pozornost na sigurnost letenja i naučite prepoznati opasnije uvjete koji mogu uzrokovati nesreću zbog vlastite nepažnje.

1. Držite ga podalje od bilo kakvih struktura ili gužvi.
   Ovaj R/C zrakoplov može se neznatno razlikovati u brzini ili osjetljivosti tijekom letenja i može uzrokovati potencijalnu opasnost. Stoga ga držite podalje od gužvi, zgrada, drveća, struktura, visokonaponskih žica itd. Također izbjegavajte letenje u nepovoljnim vremenskim uvjetima kao što su kiša, električne oluje i jaki vjetrovi kako biste osigurali sigurnost korisnika, gledatelja i okolne imovine.
2. Držite ga podalje od vlažnog okruženja.
   Unutrašnjost zrakoplova sastoji se od mnogih preciznih elektroničkih i mehaničkih dijelova. Stoga pokušajte izbjeći ulazak vlage ili vode u glavno tijelo zrakoplova jer to može uzrokovati kvar mehaničkih i elektroničkih dijelova i tako uzrokovati nesreću.
3. Koristite samo priložene dijelove za namjeravanu upotrebu.
   Molimo koristite originalne dijelove proizvedene od strane SJ-serije za bilo kakvo ponovno opremanje ili održavanje kako biste osigurali sigurnost letenja. Molimo radite i koristite samo u okviru dopuštene funkcije proizvoda. Korištenje neodobrenih dijelova poništava jamstvo.

NEMOJTE koristiti u bilo koju nezakonitu svrhu ili upotrebu izvan okvira koji su propisani vašim lokalnim zakonima i propisima.

4. Izbjegavajte samostalno upravljanje.
   Novi korisnici mogu imati određene poteškoće tijekom ranih faza učenja upravljanja ovim zrakoplovom. Pokušajte izbjeći samostalno upravljanje zrakoplovom. Kada je dostupno, uvijek upravljajte ovim zrakoplovom pod vodstvom iskusnijeg korisnika.
5. Nemojte upravljati pod utjecajem droga ili alkohola.
   Molimo upravljajte ovim R/C zrakoplovom u skladu sa svojim stanjem i vještinom letenja. Bilo kakav umor, loše mentalno stanje ili nepravilan rad mogu povećati vjerojatnost slučajnog rizika.
6. Molimo držite sigurnu udaljenost od zrakoplova kada koristite najveću brzinu.
   Kada operater leti velikom brzinom, držite zrakoplov podalje od pilota i svih okolnih osoba ili predmeta kako ne biste uzrokovali opasnost ili štetu.
7. Čuvajte ga na hladnom i suhom mjestu.
   R/C zrakoplov sastoji se od materijala kao što su metal, vlakna, plastika, elektronika itd. Stoga ga držite podalje od bilo kakvog izvora topline i izbjegavajte dugotrajno izlaganje izravnoj sunčevoj svjetlosti. Prekomjerno izlaganje toplini može uzrokovati izobličenje i oštećenje.

UPOZORENJE

1. U ovom paketu i priručniku s uputama nalaze se važne informacije, molimo sačuvajte ih za buduću upotrebu.
2. Vi ste odgovorni da osigurate da ovaj model zrakoplova neće uzrokovati ozljede tijela drugih osoba ili uzrokovati bilo kakvu štetu na imovini.
3. Molimo radite strogo kako je prikazano u priručniku s uputama prilikom otklanjanja pogrešaka ili sastavljanja ovog zrakoplova. Tijekom procesa letenja ili slijetanja, obratite više pozornosti na držanje 1-2 metra između korisnika i zrakoplova kako biste izbjegli sudar s glavom ili licem ili tijelom, što može uzrokovati ozljede.
4. Naša tvrtka i distributeri neće biti odgovorni za bilo kakav nepravilan rad, koji može uzrokovati gubitak ili štetu ili ozljedu tijela.
5. Djeca u dobi od 14 godina i više trebaju koristiti ovaj proizvod pod vodstvom odrasle osobe. Ovaj proizvod je ZABRANJEN za korištenje djeci mlađoj od 14 godina.
6. Molimo pravilno sastavite i koristite ovaj proizvod kako je prikazano u priručniku s uputama ili uputama za pakiranje. Neke dijelove treba sastaviti odrasla osoba.
7. Mali dijelovi su uključeni u ovaj proizvod. Molimo postavite ga izvan dosega djece kako biste izbjegli OPASNOST OD GUŠENJA ili da se dijelovi greškom progutaju.
8. Igranje na cesti ili u blizini područja s gustim prometom strogo je ZABRANJENO kako ne bi došlo do nesreće.
9. Molimo pravodobno odložite materijal za pakiranje kako ne biste uzrokovali ozljede djeci.
10. NEMOJTE rastavljati ili ponovno opremati zrakoplov jer to može uzrokovati kvar zrakoplova tijekom letenja.
11. Baterije u odjeljku za baterije punjača trebaju biti umetnute u određeni izvor napajanja koji ima isti logo kao i proizvod.
12. Ugrađena punjiva 3.7V litij-polimerska baterija uključena u odašiljač.
13. Može se koristiti samo originalni punjač proizveden u našoj tvornici.
14. Punjač nije igračka.
15. Prilikom punjenja baterije, molimo provodite je pod nadzorom odrasle osobe.
    Molimo također držite je podalje od bilo kakvih zapaljivih predmeta prilikom punjenja.
    Molimo držite ovaj zrakoplov na vidiku prilikom punjenja.
16. NEMOJTE ga kratko spajati ili stiskati bateriju kako ne biste izazvali eksploziju.
17. NEMOJTE miješati Li-ion bateriju s drugom vrstom baterije.
18. Inteligentna litijska baterija je učitana u kvadrokopter. I ugrađena i vanjska baterija mogu se koristiti za punjenje.
19. NEMOJTE kratko spajati bateriju ili je rastavljati ili bacati u vatru; NEMOJTE stavljati baterije blizu visoke temperature ili zagrijanog područja (kao što je blizu vatre ili blizu električnog uređaja za grijanje).
20. Zrakoplov treba držati podalje od bilo koje druge električne usklađenosti ili opreme što je više moguće ili držati podalje od mjesta gdje se nalazi magnetski objekt u blizini jer mogu uzrokovati međusobne smetnje.
21. Molimo držite sigurnu udaljenost od rotora koji se brzo okreće kako ne biste uzrokovali uvijanje ili opasnost od ozljeđivanja ili rezanja.
22. Motor će se zagrijati. Molimo NEMOJTE ga dodirivati kako biste izbjegli opekline ili ozljede.
23. Molimo NEMOJTE približavati ovaj proizvod uhu jer to može uzrokovati ozljede sluha.
24. Preporučuje se zidni punjač Type-C 5V za punjenje. NEMOJTE koristiti punjač jači od 5V.
25. Kako bi se uskladilo sa zapovijedi zahtjeva magnetskog okruženja koju je formulirao Ured za zrakoplovnu radio komunikaciju i povezano tijelo, tijekom reguliranog razdoblja u određenim područjima, molimo prestanite koristiti odašiljač ovog modela kada se izda takva regulacijska zapovijed.
26. Držite svoj UAS na vidiku.
27. Nikada ne letite iznad skupina ljudi.
28. Nikada ne letite iznad stadiona ili sportskih događaja.
29. Razumjeti ograničenja i zahtjeve zračnog prostora.

Proizvod bi trebali koristiti samo odrasli i djeca starija od 14 godina. Nadzor odraslih potreban je za djecu mlađu od 14 godina.

PUNJENJE BATERIJE ZRAKOPLOVA MORA UVIJEK NADZIRATI ODRASLA OSOBA. ISKLJUČITE BATERIJU KADA JE POTPUNO NAPUNJENA.
NEMOJTE PREKOMJERNO PUNITI BATERIJU.

SIGURNOST LETENJA

Zahtjevi za područje prijenosa WIFI-ja:

1. Provjerite jeste li pravilno otvorili antenu daljinskog upravljača.
2. Provjerite letite li na otvorenom području bez smetnji i prepreka.

3. Nemojte letjeti protiv vjetra; udaljenost prijenosa WIFI-ja je 3KM.


Izbjegavajte letenje iznad ili u blizini prepreka, gužvi, visokonaponskih dalekovoda, drveća, zračne luke ili vodenih površina.
NEMOJTE letjeti u blizini jakih elektromagnetskih izvora kao što su dalekovodi i bazne stanice jer to može utjecati na kompas u zrakoplovu.

NEMOJTE koristiti dron u nepovoljnim vremenskim uvjetima kao što su kiša, snijeg, magla i brzina vjetra veća od 7 m/s ili 16 mph.

Važno je razumjeti osnovne smjernice za letenje, za sigurnost vas i onih oko vas. Ne zaboravite pročitati Smjernice za sigurnost prije leta.

FUNKCIJE ODAŠILJAČA

1. Palica gasa
2. Palica smjera
3. Kliknite jednom za prebacivanje brzine; Držite pritisnuto 5 sekundi za prebacivanje u normalni način rada, GPS način rada
4. Kliknite jednom, a zatim držite pritisnuto 3 sekunde za zaustavljanje u nuždi
5. Kliknite jednom za uključivanje; Kliknite jednom, a zatim držite pritisnuto 3 sekunde za isključivanje
6. Kliknite jednom za RTH način rada (povratak kući)
7. Povećavanje i smanjivanje
8. Gimbal Dial (kotačić za gimbal): Kontrolira nagib kamere
9. Snimanje
10. Snimanje videozapisa

Savjet: Kada je odašiljač u stanju niske snage, stalno treperi, sada morate napuniti odašiljač.

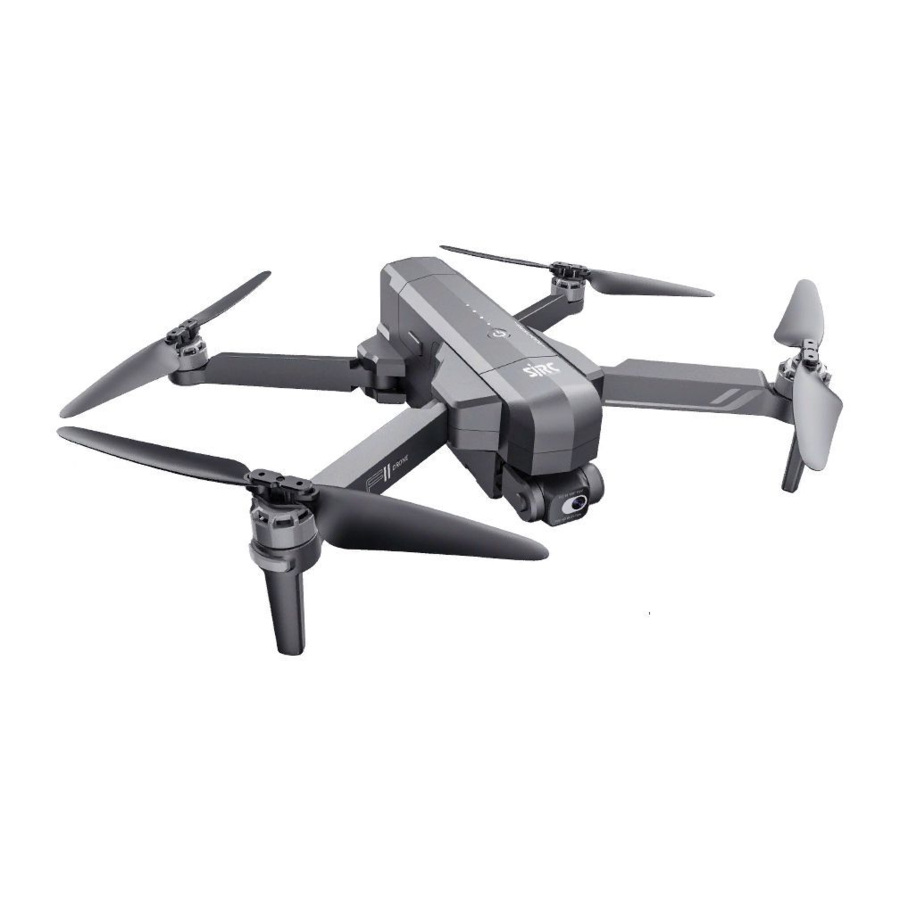

DIJAGRAM ZRAKOPLOVA

1. 2-osni mehanički gimbal s 4K elektroničkom kamerom za stabilizaciju slike
2. Propeler
3. Motor
4. LED indikator
5. Inteligentna baterija

1. Otvorite kopču poklopca gimbala.

2. Povucite poklopac gimbala prema gore, a zatim ga nježno skinite.


SASTAVLJANJE PROPELERA

Imajte na umu da je slovo "A" ili "B" otisnuto na svakom propeleru i provjerite jesu li svi propeleri pričvršćeni u ispravnom položaju motora.

INTELIGENTNA BATERIJA ZA LETENJE

1. Prekidač baterije
2. Indikator napajanja baterije
3. Type-C priključak za punjenje

• Držite gumb prekidača 3 sekunde za uključivanje; zatim pritisnite gumb 3 sekunde za isključivanje.
• Kada je baterija na niskom naponu, plavi indikatori će treptati, sada napunite bateriju.

PUNJENJE BATERIJE

Pritisnite kopču i izvadite bateriju iz zrakoplova.

Adapter za telefon:
5V 3A
(Nije uključeno)

Vrijeme punjenja:
Oko 4.5 sata
(Ovisno o adapteru za punjenje)

Način punjenja daljinskog upravljača

UPUTE ZA PUNJENJE LITIJSKE BATERIJE

1. Bilo da je uključen ili isključen, zrakoplov se može puniti. Spojite Type-C punjač na DC napajanje (4.5V-5.5V,2A-3A), a zatim spojite s priključkom za punjenje zrakoplova, tijekom punjenja, indikator na zrakoplovu će postati plavo treptanje; Svi indikatori koji svijetle stalno znače da je punjenje završeno.
2. Kvadrokopter se može puniti mobilnim napajanjem ili napajanjem u automobilu.
3. Vrijeme punjenja traje oko 4.5 sata; vrijeme rada traje oko 26 minuta.
4. Daljinski upravljač ima ugrađenu 3.7V 1500mAh litij-polimersku bateriju, vrijeme punjenja traje oko 2 sata, kada je potpuno napunjen, znači da je punjenje završeno.

(Tijekom punjenja, indikator na odašiljaču postaje crven; kada je potpuno napunjen, indikator na odašiljaču će se promijeniti u zeleno).

NAČIN RADA DALJINSKOG UPRAVLJAČA

LET

Prije uporabe provjerite jesu li antene daljinskog upravljača pravilno otvorene. Zrakoplovu treba oko 40 sekundi da se poveže s daljinskim upravljačem.

1. Uključite daljinski upravljač
   (Uparivanje traje 40 sekundi ako je sustav pokrenut)
2. Uključite zrakoplov i postavite ga na ravnu površinu

• Zrakoplov će se automatski podesiti na ovu razinu površine.
• Četiri kraka zrakoplova -
• Crveno treptanje.
• Uključite daljinski upravljač i automatski povežite zrakoplov.
• Svjetla trepere plavo (straga) i bijelo (sprijeda).
• NAPOMENA: U ovom trenutku se povežite na WIFI da biste vidjeli trenutni dron na aplikaciji SJ F PRO ili pričekajte dok se ne kalibrira GPS.

3. Povežite APP (aplikaciju)

• Povežite svoj pametni telefon na WIFI zrakoplova i provjerite status zrakoplova na aplikaciji "SJ-F-PRO *** -BRG".


4. Kalibracija kompasa
   1. 1. dio kalibracije kompasa

• Gurnite upravljačke palice u položaj 1 i 11 sati.

• Svjetla brzo trepere plavo/crveno (straga) i bijelo/crveno (sprijeda).
• Status zrakoplova u aplikaciji: "Kalibracija kompasa".

Napomena: Kompas će se automatski kalibrirati kada dođe do magnetskih smetnji, nije potrebno ručno kalibrirati kompas.

2. 2. dio kalibracije kompasa

• Držeći dron u razini, podignite zrakoplov sa stražnje strane i rotirajte svoje tijelo u punom krugu (360°).

  • Stražnja svjetla će postati stalno plava.

3. 3. dio kalibracije kompasa

• S dna, držite zrakoplov okomito, a kamera je okrenuta prema tlu, rotirajući svoje tijelo u punom krugu (360°).

• Prednja svjetla će postati stalno bijela.
• Status zrakoplova u aplikaciji: "Kalibracija kompasa u redu".

5. Vraćanje na tvorničke postavke/Kalibracija žiroskopa

• Gurnite upravljačke palice u položaj 11 i 1 sat.
• Svjetla brzo trepere plavo (straga) i bijelo (sprijeda).
• Status drona u aplikaciji: "Žiroskop se kalibrira" "Žiroskop u redu".

OBAVIJEST: Provjerite je li zrakoplov na ravnoj površini za kalibraciju žiroskopa.

6. Traženje GPS-a (NEMOJTE koristiti GPS način rada u zatvorenom prostoru)

• Vratite zrakoplov na ravnu površinu.
• Svjetla se vraćaju na brzo treptanje plavo (straga) i bijelo (sprijeda)
• To znači da dron traži GPS signal.
• Ovaj postupak može potrajati nekoliko minuta.
• Status zrakoplova u aplikaciji: "Čekanje GPS signala".

OBAVIJEST: Letite na otvorenim područjima, visoke strukture i velike metalne strukture mogu utjecati na točnost ugrađenog kompasa i GPS sustava. Molimo vas da tražite GPS signal na otvorenim područjima.

Pokretanje/zaustavljanje motora

• Gurnite upravljačke palice u položaj 5 i 7 sati.

• Motori se automatski pokreću, gurnite lijevu upravljačku palicu da biste poletjeli zrakoplovom. (Pokretanje motora prije polijetanja zrakoplova).

NAPOMENA: Pokretanje motora treba postaviti prije polijetanja zrakoplova.

• Zaustavljanje motora:

1. Ponovnim guranjem upravljačkih palica u položaj 5 i 7 sati, motori prestaju raditi.
2. Motori će prestati raditi ako se motori koji se pokreću ne koriste nakon 20 sekundi.

Sve LED diode na prednjim i stražnjim kracima, spremni ste za let!

• Plava (straga) i bijela (sprijeda) svjetla su stalno upaljena (ne trepere).
• Status zrakoplova u aplikaciji: "Spreman za let".

Način rada s dva daljinska upravljača

• Isključite daljinski upravljač.
• Držite pritisnutu tipku , kliknite dva puta, (jedan klik označava električnu količinu, kliknite ponovo. Daljinski upravljač se oglasi tri puta što označava da se desna upravljačka palica mijenja u palicu gasa, LED dioda se pojavljuje "R HRMD MODE". Ponovno ga pokrenite i lijeva upravljačka palica se mijenja u palicu gasa.



OBAVIJEST: LED indikatori na prednjim (bijelim) i stražnjim (plavim) kracima nastavljaju treptati ako je GPS signal slab; Držite pritisnuto 5 sekundi na daljinskom upravljaču da biste isključili GPS način rada, zrakoplov se može poletjeti.

LET S MEĐUTOČKAMA

• Provjerite je li mobilni internet povezan, unesite u APP (aplikaciji), uhvatite podatke karte područja u kojem namjeravate letjeti na svom mobilnom uređaju, a zatim povežite svoj mobilni uređaj sa svojim zrakoplovom, možete pogledati kartu iz u APP (aplikaciji).
• Uspješno povežite WIFI zrakoplova sa svojim pametnim telefonom, kliknite na App (aplikaciji), tada možete pronaći CRVENI KRUG (OGRANIČENI RASPON LETA)/POLOŽAJ POLIJETANJA/TRENUTNI POLOŽAJ ZRAKOPLOVA na karti, označite točke (najviše 16 točaka) koje planirate letjeti unutar raspona CRVENOG KRUGA na karti.
  Ako želite poništiti točke ili rutu leta, kliknite ili .
  Kliknite , potvrdite za početak leta s međutočkama. Gurnite desnu upravljačku palicu da biste otkazali funkciju leta s međutočkama.


TOČKA INTERESA

1. Lebdenje zrakoplova oko središnje točke.

2. Pritisnite " + "na odašiljaču u isto vrijeme.

3. Pomicanje i postavljanje raspona radijusa okoline zrakoplova (unutar 2 metra - 100 metara) pomoću upravljačke palice smjera.
4. Pritisnite " + " na odašiljaču ponovno u isto vrijeme, tada zrakoplov počinje letjeti uokolo prema rasponu radijusa koji ste postavili u KORAKU 2. Pomaknite upravljačku palicu smjera da biste otkazali način rada Točka interesa.
   NAPOMENA: Pritisnite " + " na odašiljaču u isto vrijeme, funkcija Točka interesa" može se aktivirati ako su zrakoplov i odašiljač uspješno upareni i zrakoplov poleti.

PROFIL FUNKCIJE PROIZVODA

ZAUSTAVLJANJE U SLUČAJU OPASNOSTI

Kliknite jednom i držite pritisnutu tipku 3 sekunde da biste ušli u način rada za zaustavljanje u slučaju opasnosti. Aktivira se ako je visina leta zrakoplova unutar 13 metara; inače se ne aktivira.
Zaustavite motore usred leta samo u hitnim slučajevima kada to može smanjiti rizik od oštećenja ili ozljeda.

GPS SLIJEDI ME

Kada se aktivira funkcija Slijedi me, zrakoplov će slijediti GPS u vašem pametnom telefonu kako bi vas pratio kamo god idete.
(Provjerite je li pametni telefon uspješno povezan sa zrakoplovom, uključite APP (aplikaciju) na svom pametnom telefonu.)

1. Provjerite je li opseg leta unutar 10-50 metara.
2. Kliknite na sučelju APP (aplikacije).
3. Čekanje da status zrakoplova u APP (aplikaciji) prikaže "Slijedi me spreman" - Sada se zrakoplov kreće zajedno s koordinatom pozicioniranja u APP (aplikaciji).
4. Kliknite na sučelju APP (aplikacije) ponovno da biste izašli iz načina rada Slijedi me.

Uobičajeni problemi:
Na funkciju GPS Slijedi me utjecat će visoke strukture, drveće i stambena područja sa smetnjama WIFI signala.
Funkcija GPS Slijedi me nije aktivirana ako je GPS signal slab ili je GPS pozicioniranje ISKLJUČENO na mobilnom uređaju.

* Koristite na otvorenom prostoru i pazite na svoju okolinu. Zrakoplov NIJE opremljen izbjegavanjem prepreka.

SLIJEDI ME PREPOZNAVANJE SLIKE/UPRAVLJANJE POKRETIMA

Kliknite , odaberite , dodirnite objekt ili osobu koju želite pratiti i dodirnite da biste potvrdili svoj odabir.
(NAPOMENA: Provjerite je li veličina okvira koji označite ista kao objekt ili osoba koju dodirnete, okvir ne smije biti prevelik.

POKRET RUKOM

Kliknite na APP (aplikaciji), odbrojavajte 3 sekunde do 0 sekundi pokretom ruke za snimanje fotografija ili snimanje videozapisa, slijedite savjete iz (PIC.1).

POVRATAK KUĆI (RTH)

Funkcija Povratak kući (RTH) vraća zrakoplov na točku polijetanja.
Ova se funkcija može postići samo u GPS načinu rada.
Postoje 3 vrste RTH: Pametni RTH/RTH pri niskoj razini baterije/RTH pri prekidu veze

Pametni povratak kući

Pritisnite gumb Povratak kući na svom odašiljaču ili dodirnite APP (aplikaciju) na svom pametnom telefonu i odašiljač će početi pištati. Vaš zrakoplov će se vratiti na točku POLIJETANJA. Ponovno pritisnite gumb da biste zaustavili postupak RTH ili promijenite lijevu i desnu upravljačku palicu kako biste zrakoplov spustili na sigurno područje.

Povratak kući pri niskoj razini baterije

RTH pri niskoj razini baterije pokreće se kada je razina baterije leta niska. Kada se aktivira RTH pri niskoj razini baterije, zrakoplov se automatski penje ili spušta na visinu od 30 metara, a zatim možete promijeniti lijevu i desnu upravljačku palicu kako biste ga spustili na sigurno područje. Zrakoplov se vraća na točku polijetanja ako trenutna razina baterije može podržati zrakoplov samo dovoljno dugo da se spusti s trenutne visine.

Povratak kući (RTH) pri prekidu veze

Zrakoplov će ući u način rada Povratak kući ako se izgubi signal s odašiljačem. Zrakoplov će se vratiti na točku polijetanja. Zrakoplov se može automatski povezati s daljinskim upravljačem tijekom aktiviranog RTH. Ako se uspješno poveže, možete ponovno upravljati zrakoplovom.

Ovaj zrakoplov NIJE opremljen izbjegavanjem prepreka.

PODEŠAVANJE U NAČINU RADA BEZ GPS-A

Ako zrakoplov leti u načinu rada BEZ GPS-a, možete podesiti zrakoplov kako biste dobili uravnoteženiji let. Držite pritisnutu tipku jednom se oglasi zvučni signal i ući ćete u način rada za podešavanje. Gurnite upravljačku palicu smjera na suprotnu stranu od one na koju zrakoplov skreće kako biste ponovno uravnotežili zrakoplov. Na primjer, ako zrakoplov skreće ulijevo, gurnite upravljačku palicu smjera udesno kako biste uravnotežili zrakoplov. Otpustite da biste izašli iz načina rada za podešavanje.

PREUZMITE APLIKACIJU SJ GPS PRO

QR kod softvera "SJ F PRO" za Apple IOS sustav (Skenirajte ovaj QR kod za instalaciju ovog softvera).

QR kod softvera "SJ F PRO" za Android sustav (Skenirajte ovaj QR kod za instalaciju ovog softvera).

• Uključite napajanje ovog modela, a zatim pristupite "SETTING" (POSTAVKE) na pametnom telefonu, otvorite "WIFI" i pronađite "SJ-F-PRO *** -BRG". Kada je veza uspješno uspostavljena, izađite iz opcije "Setting" (Postavke).
• Otvorite softver "SJ F PRO" na pametnom telefonu za pristup kontrolnom sučelju.

FUNKCIJE APLIKACIJE

UVOD U APLIKACIJU

Pričekajte dok status zrakoplova ne kaže "Ready to Fly" (Spreman za let) prije pokretanja leta.
Ovo će osigurati da je vaš GPS sinkroniziran i da je vaš zrakoplov spreman za let.

FUNKCIJA DIJELJENJA JEDNIM KLIKOM U APLIKACIJI

1. Otvorite APP i kliknite , uđite u medijsku biblioteku


2. Kliknite , uđite u sučelje za dijeljenje, odaberite jednu ili sve fotografije koje želite podijeliti, kliknite , odaberite društvenu mrežu na kojoj želite podijeliti fotografije.



Podsjetnik: Možete podijeliti 1 sliku ili 9 slika istovremeno. Ali samo jedan video se može podijeliti svaki put.

KAKO PRONAĆI IZGUBLJENI DRON

1. Nastavite klikati da biste otvorili površinu KARTE za pretraživanje zrakoplova.

2. Posljednja pozicija izgubljenog zrakoplova pojavit će se na KARTI.


LET

Zadani GPS način rada je POČETNIČKI NAČIN RADA (BEGINNER MODE):

1. Udaljenost leta je između 0-30 M.
2. Visina leta je između 0-30 M.
3. RTH visina je ispod 20 M.

Možete isključiti POČETNIČKI NAČIN RADA (BEGINNER MODE) da biste postavili parametre u APP-u s pametnog telefona.

FUNKCIJE KAMERE

Kliknite na daljinskom upravljaču ili kliknite na APP-u, indikator će jednom zatreptati, što znači da je kamera snimila jednu fotografiju.
Kliknite na daljinskom upravljaču ili kliknite na APP-u, indikator će nastaviti treptati, što znači da kamera snima.
Pritisnite ponovno za spremanje videozapisa.
NEMOJTE snimati fotografije tijekom snimanja.

Izvorne slike i videozapisi spremaju se na SD karticu. Lagano pritisnite SD karticu da biste je izvadili, a zatim umetnite karticu u čitač kartica i umetnite u Type-C utičnicu računala da biste pročitali podatke s SD kartice.
Slike se također mogu pregledavati u aplikaciji.

SPREMANJE FOTOGRAFIJA I VIDEOZAPISA U ALBUM MOBILNE APLIKACIJE

Otvorite APP i povežite WIFI sa zrakoplovom, kliknite , uđite u medijsku biblioteku

APP album: Odaberite fotografiju i video i spremite ih u mobilni album, kliknite , fotografija i videozapis spremaju se u mobilni album.

SD kartica: Kliknite , odaberite fotografiju i video i spremite ih na svoj mobilni telefon, kliknite , fotografija i videozapis spremaju se u mobilni album.

NAPOMENA: Nakon što je snimanje i snimanje završeno, fotografija i videozapis bit će spremljeni u APP album i SD karticu, razlučivost fotografije i videozapisa spremljenih u APP album razlikuje se od one na SD kartici.

SPECIFIKACIJE

• Dron
  MODEL: F11s 4K PRO
  Težina (uključujući bateriju): 585g/20.6oz
  Vrijeme leta: Oko 26 min
  Model motora: 1806
  Raspon radne temperature: 32° do 104°F (0° do 40°C)
  Satelitski sustavi: GPS/GLONASS
  Dimenzije (DxŠxV): Rasklopljeno: 45X40.5X8(cm)
  Sklopljeno: 17.6X10.5X8(cm)
• Gimbal stabilizacija: 2-osna (nagib, rotacija)
  Mehanički raspon:
  Nagib oko -100°DO+70°
  Rotacija oko -35°DO+35°
  Kontrolirani raspon:
  Podešeni kut kamere (gore i dolje): Oko -80°DO+0°
• Kamera Leća: FOV:100°
  Ekvivalentna žarišna duljina: 60CM
  Raspon fokusa: Fiksni fokus
  Razlučivost fotografije: Telefon 3840X2160P
  SD kartica 3840X2160P
  Razlučivost videozapisa: Telefon 1280X720P
  SD kartica 3840X2160P
  Format fotografije: JEPG
  Format videozapisa: MP4
  Podržane SD kartice: Micro SD kartica (klasa 10/U1 ili novija) 32G-128G
  Podržani sustavi datoteka: FAT32

• 5G prijenos
  Radna frekvencija: 5.15-5.35 GHz; 5.725-5.825 GHz
  Podržani protokol prijenosa: 802.11a; 802.11n20; 802.11n40
  Brzina prijenosa videozapisa: 30FPS
• APP / Prikaz uživo
  Mobilna aplikacija: SJ F PRO

KONFIGURACIJA	NAČIN POHRANE		RAZLUČIVOST	BRZINA PRIJENOSA
4K	Telefon	Fotografija	3840X2160P
		Video	1280X720P	30 fps
	SD kartica	Fotografija	3840X2160P	30 fps
		Video	3840X2160P

Potreban operativni sustav: IOS 9.0 ili noviji/Android 5.0 ili noviji

• Odašiljač
  Radna frekvencija: 2.4G + 5G most
  Maksimalna radna udaljenost: Do 3KM (na otvorenom i bez prepreka)
  Baterija 1500mAh Li-polymer
  Vrijeme punjenja: oko 2 sata
  Vrijeme rada: oko 2 sata
  Radni napon: 3.7V
  Držač mobilnog uređaja: 4.7˝ do 6.5˝ Pametni telefoni
  Radna temperatura: 32° do 104°F (0° do 40°C )
• Inteligentna baterija za let
  Kapacitet 2500 mAh
  Napon: 11.1V
  Vrsta baterije: Li-polymer
  Energija: 27.75Wh
  Neto težina: 195 g / 6.8 oz
  Maksimalna snaga punjenja: 15W
  Maksimalno vrijeme punjenja: Oko 4.5 sata (ovisno o snazi punjenja)
  Raspon temperature punjenja: 32° do 104°F (0° do 40°C )
• Kabel za punjenje: Type-C
  Napon: 5V 3A
  Nazivna snaga: ≤15 W

POPIS DIJELOVA (uključeno)

UOBIČAJENI PROBLEMI I RJEŠENJA

PROBLEM	RAZLOG	PROTUMJERE
Svjetla drona trepere i nema odgovora od drona tijekom rada.	Daljinski upravljač nije sinkroniziran s dronom. Nedovoljna snaga baterije.	Pogledajte Vodič za brzi početak i ponovno sinkronizirajte dron. Napunite bateriju.
Elise se okreću, ali dron se ne može podići	Nedovoljna snaga baterije. Elise su izobličene.	Napunite bateriju. Zamijenite elise.
Kvadrokopter se jako trese	Elise su izobličene.	Zamijenite elise.
Dron ne može ostati uravnotežen u letu	Elise su izobličene. Motor ne radi ispravno.	Zamijenite elise. Zamijenite motor.

Reference

• ‎SJ F PRO na App Storeu
• Google Play

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi SJRC F11s 4K PRO - Priručnik za RC dron

Dostupni jezici
