SJRC F11s 4K PRO - Manuál pre RC dron

ÚVOD

Ďakujeme, že ste si zakúpili lietadlo SJ-Series GPS. Pred použitím si pozorne prečítajte všetky pokyny a upozornenia. Uschovajte si tento návod na použitie pre budúce použitie a údržbu.

Aby sa zabezpečilo, že spĺňa požiadavky elektromagnetického prostredia leteckej rádiovej stanice, je PRÍSNE ZAKÁZANÉ lietať v okruhu 10 kilometrov na každej strane, pričom stredová os dráhy letiska je stredová os, alebo lietať v okruhu 20 kilometrov, pričom oba konce dráhy sú stred. Je tiež ZAKÁZANÉ lietať na trase leteckej spoločnosti. Prestaňte používať všetky druhy lietajúcich modelov alebo bezpilotných kvadrokoptér v OBLASTI, ktorá je zakázaná príslušným orgánom alebo oddelením našej krajiny.

1. Tento produkt by mali obsluhovať osoby staršie ako 14 rokov. Je to presné zariadenie; integrujúce mechaniku a elektroniku s leteckou mechanikou a vysokofrekvenčným prenosom. Vyžaduje si správnu montáž a ladenie, aby sa predišlo akejkoľvek nehode. Používateľ by mal tento produkt obsluhovať a ovládať bezpečným spôsobom. V prípade nesprávnej obsluhy môže dôjsť k vážnemu zraneniu alebo poškodeniu majetku. Môže sa tiež stratiť v dôsledku nesprávnej obsluhy.
2. Tento produkt je vhodný pre skúsených pilotov UAV starších ako 14 rokov.
3. V prípade problémov počas používania, prevádzky alebo údržby kontaktujte miestneho predajcu alebo maloobchodníka alebo zostaňte v kontakte so zodpovedným personálom našej spoločnosti.

BEZPEČNOSTNÉ OPATRENIA:
Toto R/C lietadlo môže byť nebezpečné pri používaní, uistite sa, že ho držíte ďaleko od akýchkoľvek osôb alebo divákov počas lietania. Nesprávna inštalácia, zlé podmienky alebo používatelia, ktorí nie sú oboznámení s prevádzkou, môžu spôsobiť poškodenie lietadla alebo zranenie osôb alebo môžu spôsobiť neočakávanú nehodu. Venujte zvýšenú pozornosť bezpečnosti lietania a naučte sa rozpoznávať nebezpečnejšie podmienky, ktoré môžu spôsobiť nehodu v dôsledku vašej vlastnej nedbanlivosti.

1. Udržujte ho ďaleko od akýchkoľvek štruktúr alebo davov.
   Toto R/C lietadlo sa môže počas letu mierne líšiť v rýchlosti alebo citlivosti a môže spôsobiť potenciálne nebezpečenstvo. Preto ho držte ďaleko od davov, budov, stromov, konštrukcií, vysokonapäťových drôtov atď. Vyhnite sa tiež lietaniu v nepriaznivých poveternostných podmienkach, ako je dážď, elektrické búrky a silný vietor, aby ste zaistili bezpečnosť používateľa, všetkých divákov a okolitého majetku.
2. Udržujte ho mimo vlhkého prostredia.
   Vnútro lietadla sa skladá z mnohých presných elektronických a mechanických častí. Preto sa snažte zabrániť vniknutiu akejkoľvek vlhkosti alebo vody do hlavného tela lietadla, pretože to môže spôsobiť poruchu mechanických a elektronických častí a tým spôsobiť nehodu.
3. Používajte iba priložené diely na určené použitie.
   Používajte originálne diely vyrobené spoločnosťou SJ-Series na akékoľvek opätovné vybavenie alebo údržbu, aby ste zaistili bezpečnosť lietania. Prevádzkujte a používajte iba v rozsahu povolenej funkcie produktu. Používanie neschválených dielov spôsobí stratu záruky.

NEPOUŽÍVAJTE na žiadne nezákonné účely alebo použitie nad rámec rozsahu, ktorý stanovujú vaše miestne zákony a predpisy.

4. Vyhnite sa samostatnému ovládaniu.
   Noví používatelia môžu mať určité ťažkosti v počiatočných fázach učenia sa ovládať toto lietadlo. Snažte sa vyhnúť samostatnému ovládaniu lietadla. Ak je to možné, vždy prevádzkujte toto lietadlo pod vedením skúsenejšieho používateľa.
5. Neovládajte pod vplyvom drog alebo alkoholu.
   Prevádzkujte toto R/C lietadlo podľa svojho vlastného stavu a zručností v lietaní. Akákoľvek únava, zlý duševný stav alebo nesprávna obsluha môžu zvýšiť pravdepodobnosť náhodného rizika.
6. Pri používaní najvyššej rýchlosti dodržujte bezpečnú vzdialenosť od lietadla.
   Keď operátor lieta vysokou rýchlosťou, držte lietadlo ďaleko od pilota a akýchkoľvek okolitých osôb alebo predmetov, aby ste nespôsobili nebezpečenstvo alebo škodu.
7. Skladujte ho na chladnom a suchom mieste.
   R/C lietadlo sa skladá z materiálu, ako je kov, vlákno, plast, elektronika atď. Preto ho držte mimo dosahu akéhokoľvek zdroja tepla a vyhýbajte sa dlhodobému vystaveniu priamemu slnečnému žiareniu. Nadmerné vystavenie teplu môže spôsobiť deformáciu a poškodenie.

UPOZORNENIE

1. V tomto balení a návode na použitie sú obsiahnuté dôležité informácie, uschovajte si ich pre budúce použitie.
2. Je vašou zodpovednosťou uistiť sa, že tento model lietadla nespôsobí zranenie tela iných osôb alebo nespôsobí žiadne škody na majetku.
3. Pri ladení alebo montáži tohto lietadla postupujte presne podľa pokynov v návode na použitie. Počas procesu lietania alebo pristávania venujte zvýšenú pozornosť tomu, aby ste udržiavali vzdialenosť 1-2 metre medzi používateľom a lietadlom, aby ste predišli kolízii s hlavou alebo tvárou alebo telom, ktoré môžu spôsobiť zranenie.
4. Naša spoločnosť a distribútori nezodpovedajú za žiadnu nesprávnu obsluhu, ktorá môže spôsobiť stratu, poškodenie alebo zranenie tela.
5. Deti vo veku 14 a viac rokov by mali tento produkt používať pod vedením dospelej osoby. Používanie tohto produktu deťmi mladšími ako 14 rokov je ZAKÁZANÉ.
6. Zostavte a používajte tento produkt správne, ako je uvedené v návode na použitie alebo v pokynoch na balenie. Niektoré časti by mala zostaviť dospelá osoba.
7. Súčasťou tohto produktu sú malé časti. Umiestnite ho mimo dosahu detí, aby ste predišli NEBEZPEČENSTVU UDUSENIA alebo omylom prehltnutiu častí.
8. Hranie na ceste alebo v blízkosti oblastí s vysokou premávkou je prísne ZAKÁZANÉ, aby sa predišlo nehode.
9. Obalový materiál zlikvidujte včas, aby ste predišli zraneniu detí.
10. NEDEMONTUJTE ani neprestavujte lietadlo, pretože to môže spôsobiť poruchu lietadla počas letu.
11. Batérie v priestore pre batérie nabíjačky by mali byť vložené do určeného zdroja napájania, ktorý má rovnaké logo ako produkt.
12. Vysielač obsahuje vstavanú nabíjateľnú 3,7V lítium-polymérovú batériu.
13. Používať sa môže iba originálna nabíjačka vyrobená z našej továrne.
14. Nabíjačka nie je hračka.
15. Pri nabíjaní batérie ju vykonávajte pod dohľadom dospelej osoby.
    Pri nabíjaní ju tiež držte ďaleko od akéhokoľvek horľavého predmetu.
    Počas nabíjania udržujte toto lietadlo v dohľade.
16. NESKRATUJTE ani nestláčajte batériu, aby ste predišli výbuchu.
17. NEMIEŠAJTE lítium-iónovú batériu s iným typom batérie.
18. Inteligentná lítiová batéria je vložená do kvadrokoptéry. Na nabíjanie je možné použiť vstavané aj externé.
19. NESKRATUJTE batériu, nerozkladajte batériu ani nehádžte batériu do ohňa; NEUMIESTŇUJTE batérie do blízkosti vysokej teploty alebo vyhrievaného priestoru (napríklad v blízkosti ohňa alebo v blízkosti elektrického vykurovacieho zariadenia).
20. Lietadlo by malo byť čo najďalej od akéhokoľvek iného elektrického zariadenia alebo zariadenia, alebo by malo byť čo najďalej od miesta, kde sa nachádza magnetický predmet, pretože sa môžu navzájom rušiť.
21. Dodržujte bezpečnú vzdialenosť od vysokorýchlostného rotujúceho rotora, aby ste predišli skrúteniu alebo nebezpečenstvu poranenia alebo porezania.
22. Motor sa zahreje. NEDOTÝKAJTE sa ho, aby ste predišli popáleniu alebo zraneniu.
23. NEPRIDÁVAJTE tento produkt k uchu, pretože to môže spôsobiť poškodenie sluchu.
24. Na nabíjanie sa odporúča nástenná nabíjačka Type-C 5V. NEPOUŽÍVAJTE žiadnu nabíjačku silnejšiu ako 5V.
25. Aby ste vyhoveli príkazu požiadavky na magnetické prostredie formulovanej Úradom pre letecké rádiové vysielanie a príslušným orgánom, počas regulovaného obdobia v určitých oblastiach prestaňte používať vysielač tohto modelu, keď je vydaný takýto regulačný príkaz.
26. Udržujte svoj UAS na dohľad.
27. Nikdy nelietať nad skupinami ľudí.
28. Nikdy nelietať nad štadiónmi alebo športovými podujatiami.
29. Porozumieť obmedzeniam a požiadavkám vzdušného priestoru.

Produkt by mali používať iba dospelí a deti staršie ako 14 rokov. Pre deti mladšie ako 14 rokov je potrebný dohľad dospelej osoby.

NABÍJANIE BATÉRIE LIETADLA MUSÍ BYŤ VŽDY POD DOHĽADOM DOSPELEJ OSOBY. PO ÚPLNOM NABITÍ ODPOJTE BATÉRIU.
BATÉRIU NEPREBÍJAJTE.

BEZPEČNOSŤ LETU

Požiadavky na oblasť prenosu WIFI:

1. Uistite sa, že ste správne otvorili anténu diaľkového ovládania.
2. Uistite sa, že lietate v otvorenom priestore bez akéhokoľvek rušenia a prekážok.

3. Nelietajte proti vetru; prenosová vzdialenosť WIFI je 3KM.


Vyhnite sa lietaniu nad alebo v blízkosti prekážok, davov, vysokonapäťových vedení, stromov, letísk alebo vodných plôch.
NELIETAJTE v blízkosti silných elektromagnetických zdrojov, ako sú elektrické vedenia a základňové stanice, pretože to môže ovplyvniť palubný kompas.

NEPOUŽÍVAJTE dron v nepriaznivých poveternostných podmienkach, ako je dážď, sneh, hmla a rýchlosť vetra presahujúca 7 m/s alebo 16 mph.

Je dôležité porozumieť základným pravidlám letu pre bezpečnosť vás aj vášho okolia. Nezabudnite si pred letom prečítať Bezpečnostné pokyny.

FUNKCIE VYSIELAČA

1. Páka plynu
2. Smerová páka
3. Jedným kliknutím prepínač rýchlosti; Podržte stlačené na 5 sekúnd prepnite do normálneho režimu, režimu GPS
4. Raz kliknite a potom podržte stlačené na 3 sekundy pre núdzové zastavenie
5. Jedným kliknutím zapnite; Raz kliknite a potom podržte stlačené na 3 sekundy pre vypnutie
6. Jedným kliknutím do režimu RTH (návrat domov)
7. Priblíženie a oddialenie
8. Gimbal Dial: Ovláda naklonenie kamery
9. Fotenie
10. Nahrávanie

Tip: Keď má vysielač nízky výkon, stále bliká, teraz musíte vysielač nabiť.

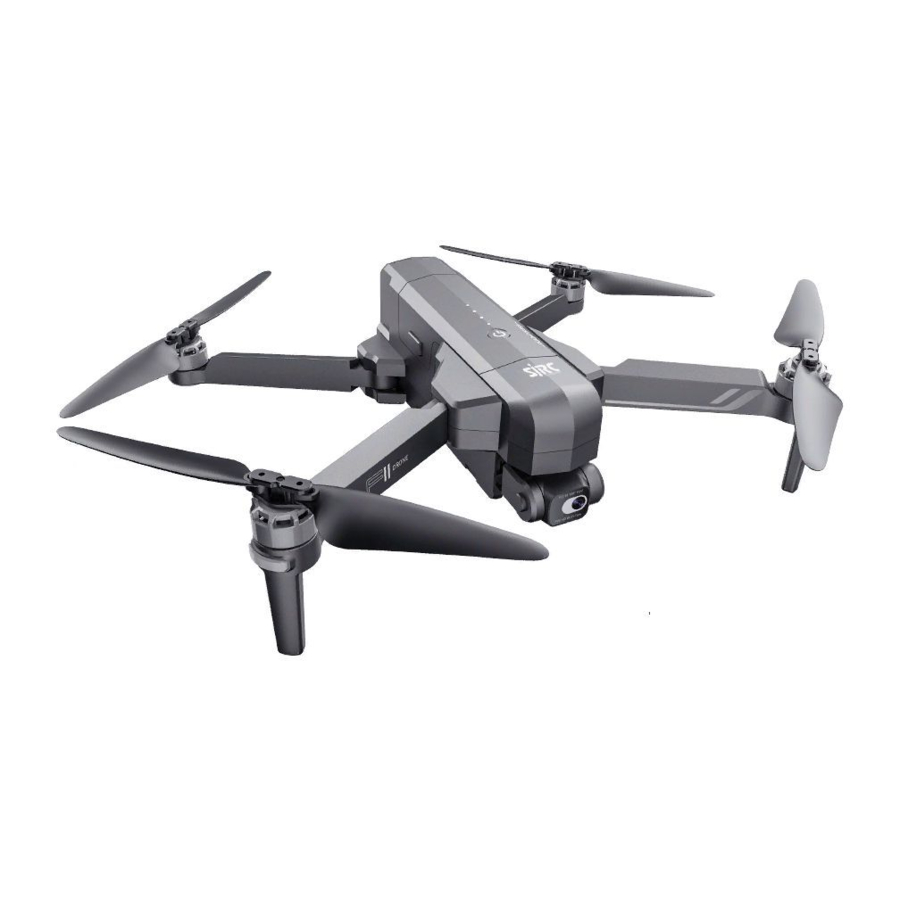

SCHÉMA LIETADLA

1. 2-osový mechanický gimbal s 4K elektronickou stabilizáciou obrazu
2. Vrtuľa
3. Motor
4. LED indikátor
5. Inteligentná batéria

1. Otvorte pracku krytu gimbalu.

2. Vytiahnite kryt gimbalu nahor a potom ho jemne zložte.


MONTÁŽ VRTULE

Upozorňujeme, že na každej vrtuli je vytlačené písmeno "A" alebo "B", a uistite sa, že všetky vrtule sú pripevnené v správnej polohe motora.

INTELIGENTNÁ LETOVÁ BATÉRIA

1. Prepínač batérie
2. Indikátor napájania batérie
3. Nabíjací port Type-C

• Podržte tlačidlo prepínača na 3 sekundy pre zapnutie; potom stlačte tlačidlo na 3 sekundy pre vypnutie.
• Keď je batéria v stave nízkeho napätia, modré indikátory budú blikať, teraz batériu nabite.

NABÍJANIE BATÉRIE

Stlačte pracku a vyberte batériu z lietadla.

Adaptér telefónu:
5V 3A
(Nie je súčasťou balenia)

Doba nabíjania:
Približne 4,5 hodiny
(V závislosti od nabíjacieho adaptéra)

Spôsob nabíjania diaľkového ovládania

POKYNY NA NABÍJANIE LÍTIOVEJ BATÉRIE

1. Lietadlo je možné nabíjať buď so zapnutým alebo vypnutým napájaním. Pripojte nabíjačku Type-C k zdroju jednosmerného prúdu (4,5V-5,5V,2A-3A) a potom ju pripojte k nabíjaciemu portu lietadla, počas nabíjania sa indikátor na lietadle rozbliká na modro; Všetky indikátory svietia nepretržite, čo znamená, že nabíjanie je dokončené.
2. Kvadrokoptéru je možné nabíjať pomocou mobilného napájania alebo napájania v aute.
3. Doba nabíjania trvá približne 4,5 hodiny; doba prevádzky trvá približne 26 minút.
4. Diaľkové ovládanie má vstavanú 3,7V 1500mAh lítium-polymérovú batériu, nabíjanie trvá približne 2 hodiny, po úplnom nabití to znamená, že nabíjanie je dokončené.

(Počas nabíjania sa indikátor na vysielači rozsvieti na červeno; po úplnom nabití sa indikátor na vysielači zmení na zelenú).

SPÔSOB OVLÁDANIA DIAĽKOVÉHO OVLÁDANIA

LET

Pred použitím sa uistite, že sú antény diaľkového ovládania správne otvorené. Pripojenie lietadla k diaľkovému ovládaniu trvá približne 40 sekúnd.

1. Zapnite diaľkové ovládanie
   (Párovanie trvá 40 sekúnd, ak bol systém spustený)
2. Zapnite lietadlo a položte ho na rovnú plochu

• Lietadlo sa automaticky prispôsobí tejto rovine.
• Štyri ramená lietadla -
• Červené blikanie.
• Zapnite diaľkové ovládanie a automaticky prepojte lietadlo.
• Svetlá blikajú na modro (vzadu) a na bielo (vpredu).
• POZNÁMKA: V tomto okamihu sa pripojíte k WIFI, aby ste si mohli pozrieť aktuálny dron v aplikácii SJ F PRO, alebo počkajte, kým sa kalibruje GPS.

3. Pripojte APP (aplikáciu)

• Pripojte svoj smartfón k WIFI lietadla a skontrolujte stav lietadla v aplikácii "SJ-F-PRO *** -BRG".


4. Kalibrácia kompasu
   1. Kalibrácia kompasu časť 1

• Zatlačte joysticky do polohy 1 a 11 hodín.

• Svetlá rýchlo blikajú na modro/červeno (vzadu) a bielo/červeno (vpredu).
• Stav lietadla v aplikácii: "Kalibrácia kompasu".

Poznámka: Kompas sa automaticky kalibruje, keď dôjde k magnetickému rušeniu, nie je potrebné kalibrovať kompas manuálne.

2. Kalibrácia kompasu časť 2

• Držte dron vodorovne, zdvihnite lietadlo zo zadnej strany a otočte svoje telo do jedného celého kruhu (360°).

  • Zadné svetlá sa zmenia na trvalé modré.

3. Kalibrácia kompasu časť 3

• Zospodu držte lietadlo vertikálne a kamera smeruje k zemi, otáčajte svoje telo do jedného celého kruhu (360°).

• Predné svetlá sa zmenia na trvalé biele.
• Stav lietadla v aplikácii: "Kalibrácia kompasu je v poriadku".

5. Obnovenie továrenského nastavenia/Kalibrácia gyroskopu

• Zatlačte joysticky do polohy 11 a 1 hodiny.
• Svetlá rýchlo blikajú na modro (vzadu) a bielo (vpredu).
• Stav dronu v aplikácii: "Gyroskop sa kalibruje" "Gyroskop je v poriadku".

UPOZORNENIE: Uistite sa, že je lietadlo na rovnom povrchu, aby sa kalibroval gyroskop.

6. Vyhľadávanie GPS (NEPOUŽÍVAJTE režim GPS v interiéri)

• Položte lietadlo späť na rovnú plochu.
• Svetlá sa vrátia k rýchlemu blikaniu na modro (vzadu) a bielo (vpredu)
• To znamená, že dron vyhľadáva signál GPS.
• Tento proces môže trvať niekoľko minút.
• Stav lietadla v aplikácii: "Čaká sa na signál GPS".

UPOZORNENIE: Lietajte v otvorených priestoroch, vysoké konštrukcie a veľké kovové konštrukcie môžu ovplyvniť presnosť palubného kompasu a systému GPS. Vyhľadajte signál GPS v otvorených priestoroch.

Spustenie/zastavenie motorov

• Zatlačte joysticky do polohy 5 a 7 hodín.

• Motory sa automaticky spustia, zatlačte ľavý joystick, aby ste vzlietli s lietadlom. (Spustenie motorov pred vzlietnutím lietadla).

POZNÁMKA: Spustenie motorov by sa malo nastaviť pred vzlietnutím lietadla.

• Zastavenie motorov:

1. Opätovným zatlačením joystickov do polohy 5 a 7 hodín sa motory prestanú otáčať.
2. Motory sa prestanú otáčať, ak sa s nimi nepracuje po 20 sekundách.

Všetky LED diódy na predných a zadných ramenách, ste pripravení na let!

• Modré (vzadu) a biele (vpredu) svetlá svietia nepretržite (neblikajú).
• Stav lietadla v aplikácii: "Pripravené na let".

Režim duálneho diaľkového ovládania

• Vypnite diaľkové ovládanie.
• Podržte stlačené tlačidlo , kliknite na dvakrát, (jedno kliknutie indikuje elektrické množstvo, kliknite znova. diaľkové ovládanie trikrát pípne, čo znamená, že pravý joystick sa zmení na plynovú páku, LED dióda zobrazí "R HRMD MODE". Reštartujte ho a ľavý joystick sa zmení na plynovú páku.



UPOZORNENIE: LED indikátory na predných ramenách (biele) a zadných ramenách (modré) neustále blikajú, ak je signál GPS slabý; Podržte stlačené tlačidlo na 5 sekúnd na diaľkovom ovládaní, aby ste vypli režim GPS, lietadlo môže vzlietnuť.

LET PO TRASOVÝCH BODOCH

• Uistite sa, že je pripojené mobilné internetové pripojenie, vstúpte do v aplikácii APP (aplikácii), zachyťte údaje mapy oblasti, v ktorej chcete lietať, vo svojom mobilnom zariadení, potom pripojte svoje mobilné zariadenie k lietadlu, mapu si môžete pozrieť z v aplikácii APP (aplikácii).
• Úspešne pripojte WIFI lietadla k svojmu smartfónu, kliknite na na aplikácii App, potom môžete nájsť ČERVENÝ KRUH (OBMEDZENÝ ROZSAH LETU)/VZLETOVÚ POLOHU/AKTUÁLNU POLOHU LIETADLA na mape, označte body (maximálne 16 bodov), ktoré plánujete preletieť v rozsahu ČERVENÉHO KRUHU na mape.
  Ak chcete resetovať body alebo letovú trasu, kliknite na alebo .
  Kliknite na , potvrďte spustenie letu po trasových bodoch. Zatlačte pravý joystick na zrušenie funkcie letu po trasových bodoch.


BOD ZÁUJMU

1. Visenie lietadla okolo stredového bodu.

2. Stlačte tlačidlo " + "na vysielači súčasne.

3. Presuňte a nastavte rozsah polomeru okolia lietadla (v rozmedzí 2 metrov - 100 metrov) pomocou smerového joysticku.
4. Opäť stlačte tlačidlo " + " na vysielači súčasne, potom lietadlo začne lietať okolo podľa rozsahu polomeru, ktorý ste nastavili v KROKU 2. Posunutím smerového joysticku zrušíte režim bodu záujmu.
   POZNÁMKA: Stlačte tlačidlo " + " na vysielači súčasne, funkcia bodu záujmu" sa dá aktivovať, ak sa lietadlo a vysielač úspešne spárovali a lietadlo vzlietne.

PROFIL FUNKCIÍ PRODUKTU

NÚDZOVÉ ZASTAVENIE

Jedným kliknutím a podržaním stlačeného tlačidla na 3 sekundy vstúpite do režimu núdzového zastavenia. Aktivuje sa, ak je výška letu lietadla do 13 metrov; inak sa neaktivuje.
Motory zastavujte počas letu len v núdzových prípadoch, keď to môže znížiť riziko poškodenia alebo zranenia.

GPS SLEDOVANIE

Keď je aktivovaná funkcia sledovania, lietadlo bude sledovať GPS vo vašom smartfóne, aby vás sledovalo, kamkoľvek pôjdete.
(Uistite sa, že je smartfón úspešne pripojený k lietadlu, zapnite aplikáciu APP (aplikáciu) na svojom smartfóne.)

1. Uistite sa, že je rozsah letu v rozmedzí 10-50 metrov.
2. Kliknite na na rozhraní aplikácie APP (aplikácie).
3. Počkajte, kým sa v stave lietadla v aplikácii APP (aplikácie) nezobrazí "Sledovanie pripravené" - Teraz sa lietadlo pohybuje spolu s polohovými súradnicami v aplikácii APP (aplikácii).
4. Opätovným kliknutím na na rozhraní aplikácie APP (aplikácie) ukončíte režim sledovania.

Bežné problémy:
Funkcia GPS sledovania bude ovplyvnená vysokými konštrukciami, stromami a obytnými oblasťami s rušením signálu WIFI.
Funkcia GPS sledovania sa neaktivuje, ak je signál GPS slabý alebo je GPS polohovanie v mobilnom zariadení vypnuté.

* Používajte v otvorenom priestore a dávajte pozor na svoje okolie. Lietadlo NIE JE vybavené vyhýbaním sa prekážkam.

SLEDOVANIE ROZPOZNÁVANIA OBRAZU/OVLÁDANIE GESTAMI

Kliknite na , vyberte , ťuknite na objekt alebo osobu, ktorú chcete sledovať, a ťuknite na potvrdenie svojho výberu.
(POZNÁMKA: Uistite sa, že veľkosť rámčeka, ktorý označíte, je rovnaká ako objekt alebo osoba, na ktorú ťuknete, rámček by nemal byť príliš veľký.

GESTO RUKOU

Kliknite na v aplikácii APP (aplikácii), odpočítavajte 3 sekundy do 0 sekúnd s pohybom ruky na snímanie fotografií alebo nahrávanie videa, postupujte podľa tipov z (OBR.1).

NÁVRAT DOMOV (RTH)

Funkcia návratu domov (RTH) privedie lietadlo späť do bodu vzletu.
Táto funkcia sa dá dosiahnuť iba v režime GPS.
Existujú 3 typy RTH: Inteligentný RTH/RTH pri nízkej batérii/RTH pri zlyhaní pripojenia

Inteligentný návrat domov

Stlačte tlačidlo návratu domov na vysielači alebo ťuknite na aplikáciu APP (aplikáciu) vo svojom smartfóne a vysielač začne pípať. Vaše lietadlo sa vráti do bodu vzletu. Opätovným stlačením tlačidla zastavíte postup RTH alebo zmeníte ľavý a pravý joystick, aby lietadlo pristálo v bezpečnej oblasti.

Návrat domov pri nízkej batérii

RTH pri nízkej batérii sa spustí, keď je úroveň batérie letu nízka. Keď sa aktivuje RTH pri nízkej batérii, lietadlo automaticky stúpa alebo klesá vo výške 30 metrov, potom môžete zmeniť ľavý a pravý joystick, aby pristálo v bezpečnej oblasti. Lietadlo sa vráti do bodu vzletu, ak aktuálna úroveň batérie dokáže podporiť lietadlo len dostatočne dlho na klesanie z aktuálnej výšky.

NÁVRAT DOMOV (RTH) pri zlyhaní pripojenia

Lietadlo prejde do režimu návratu domov, ak sa stratí signál do vysielača. Lietadlo sa vráti do bodu vzletu. Lietadlo sa môže automaticky prepojiť s diaľkovým ovládaním počas aktivácie RTH. Ak sa úspešne prepojí, môžete lietadlo znova ovládať.

Toto lietadlo NIE JE vybavené vyhýbaním sa prekážkam.

TRIMOVANIE V REŽIME BEZ GPS

Ak lietadlo lieta v režime BEZ GPS, môžete lietadlo trimovať, aby ste dosiahli vyváženejší let. Podržte stlačené tlačidlo raz pípne a vstúpite do režimu trimovania. Zatlačte smerový joystick na opačnú stranu, na ktorú sa lietadlo odchyľuje, aby ste lietadlo vyvážili. Napríklad, ak sa lietadlo odchyľuje doľava, zatlačte smerový joystick doprava, aby ste lietadlo vyvážili. Uvoľnite tlačidlo ukončite režim trimovania.

STIAHNUŤ APLIKÁCIU SJ GPS PRO

QR kód softvéru "SJ F PRO" pre systém Apple IOS (Naskenujte tento QR kód na inštaláciu tohto softvéru).

QR kód softvéru "SJ F PRO" pre systém Android (Naskenujte tento QR kód na inštaláciu tohto softvéru).

• Pripojte napájanie tohto modelu a potom prejdite do "SETTING" (NASTAVENIA) v smartfóne, otvorte "WIFI" a nájdite "SJ-F-PRO *** -BRG". Keď je prepojenie úspešne pripojené, ukončite možnosť "Setting" (Nastavenia).
• Otvorte softvér "SJ F PRO" v smartfóne, aby ste získali prístup k ovládaciemu rozhraniu.

FUNKCIE APLIKÁCIE

ÚVOD DO APLIKÁCIE

Pred začatím letu počkajte, kým sa v stave lietadla nezobrazí "Ready to Fly" ("Pripravený na let").
Tým sa zabezpečí, že vaše GPS je synchronizované a vaše lietadlo je pripravené na let.

FUNKCIA ZDIEĽANIA JEDNÝM KLIKNUTÍM V APLIKÁCII

1. Otvorte aplikáciu APP a kliknite na , vstúpte do knižnice médií


2. Kliknite na , vstúpte do rozhrania zdieľania, vyberte jednu alebo všetky fotografie, ktoré chcete zdieľať, kliknite na , vyberte sociálne médiá, na ktorých chcete fotografie zdieľať.



Pripomenutie: Môžete zdieľať 1 obrázok alebo 9 obrázkov súčasne. Ale zakaždým je možné zdieľať iba jedno video.

AKO VYHĽADAŤ STRATENÝ DRÓN

1. Pokračujte kliknutím na na otvorenie povrchu MAP (MAPY) na vyhľadávanie lietadla.

2. Posledná poloha strateného lietadla sa zobrazí na MAP (MAPE).


LET

Predvolený režim GPS je REŽIM PRE ZAČIATOČNÍKOV:

1. Letová vzdialenosť je medzi 0-30 M.
2. Letová výška je medzi 0-30 M.
3. Výška RTH je pod 20 M.

REŽIM PRE ZAČIATOČNÍKOV môžete vypnúť a nastaviť parametre v aplikácii APP zo smartfónu.

FUNKCIE KAMERY

Kliknite na na diaľkovom ovládači alebo kliknite na v aplikácii APP, indikátor raz zabliká, čo znamená, že fotoaparát urobí jednu fotografiu.
Kliknite na na diaľkovom ovládači alebo kliknite na v aplikácii APP, indikátor bude neustále blikať, čo znamená, že fotoaparát nahráva.
Opätovným stlačením video uložíte.
POČAS NAHRÁVANIA NEFOTOGRAFUJTE.

Pôvodné obrázky a videá sa ukladajú na kartu SD. Mierne stlačte kartu SD, aby ste ju vybrali, potom vložte kartu do čítačky kariet a vložte do zásuvky Type-C počítača, aby ste si prečítali údaje z karty SD.
Obrázky si môžete prezerať aj v aplikácii App.

ULOŽENIE FOTOGRAFIE A VIDEA DO ALBUMU MOBILNEJ APLIKÁCIE

Otvorte aplikáciu APP a pripojte WIFI k lietadlu, kliknite na , vstúpte do knižnice médií

Album APP: Vyberte fotografiu a video a uložte ich do mobilného albumu, kliknite na , fotografia a video sa uložia do mobilného albumu.

Karta SD: Kliknite na , vyberte fotografiu a video a uložte ich do svojho mobilu, kliknite na , fotografia a video sa uložia do mobilného albumu.

POZNÁMKA: Po dokončení snímania a nahrávania sa fotografia a video uložia do albumu APP a na kartu SD, rozlíšenie fotografie a videa uloženého v albume APP sa líši od rozlíšenia na karte SD.

ŠPECIFIKÁCIE

• Dron
  MODEL: F11s 4K PRO
  Hmotnosť (vrátane batérie): 585 g/20,6 oz
  Doba letu: Približne 26 min
  Model motora: 1806
  Rozsah prevádzkovej teploty: 32° až 104°F (0° až 40°C)
  Satelitné systémy: GPS/GLONASS
  Rozmery (DxŠxV): Rozložené: 45X40,5X8(cm)
  Zložené: 17,6X10,5X8(cm)
• Stabilizácia závesu: 2-osová (náklon, otáčanie)
  Mechanický rozsah:
  Náklon Približne -100°AŽ+70°
  Otočenie Približne -35°AŽ+35°
  Ovládateľný rozsah:
  Nastavený uhol kamery (hore a dole): Približne -80°AŽ+0°
• Kamera Objektív: FOV:100°
  Ekvivalentná ohnisková vzdialenosť: 60CM
  Rozsah zaostrenia: Pevné zaostrenie
  Rozlíšenie fotografie: Telefón 3840X2160P
  Karta SD 3840X2160P
  Rozlíšenie videa: Telefón 1280X720P
  Karta SD 3840X2160P
  Formát fotografie: JEPG
  Formát videa: MP4
  Podporované karty SD: Karta Micro SD (trieda 10/U1 alebo novšia) 32G-128G
  Podporované systémy súborov: FAT32

• Prenos 5G
  Prevádzková frekvencia: 5,15 – 5,35 GHz; 5,725 – 5,825 GHz
  Podporovaný prenosový protokol: 802.11a; 802.11n20; 802.11n40
  Snímková frekvencia prenosu videa: 30 snímok za sekundu
• APP / Živé zobrazenie
  Mobilná aplikácia: SJ F PRO

KONFIGURÁCIA	SPÔSOB ULOŽENIA		ROZLÍŠENIE	Snímková frekvencia prenosu
4K	Telefón	Fotografia	3840X2160P
		Video	1280X720P	30 snímok za sekundu
	Karta SD	Fotografia	3840X2160P	30 snímok za sekundu
		Video	3840X2160P

Požadovaný operačný systém: IOS 9.0 alebo novší/Android 5.0 alebo novší

• Vysielač
  Prevádzková frekvencia: 2,4G + 5G most
  Maximálna prevádzková vzdialenosť: Až 3 km (vonku a bez prekážok)
  Batéria 1500mAh Li-polymer
  Doba nabíjania: približne 2 hodiny
  Prevádzková doba: približne 2 hodiny
  Prevádzkové napätie: 3,7 V
  Držiak mobilného zariadenia: 4,7˝ až 6,5˝ Smartfóny
  Prevádzková teplota: 32° až 104°F (0° až 40°C)
• Inteligentná letová batéria
  Kapacita 2500 mAh
  Napätie: 11,1 V
  Typ batérie: Li-polymer
  Energia: 27,75 Wh
  Čistá hmotnosť: 195 g / 6,8 oz
  Maximálny nabíjací výkon: 15 W
  Maximálna doba nabíjania: Približne 4,5 hodiny (v závislosti od nabíjacieho výkonu)
  Rozsah teploty nabíjania: 32° až 104°F (0° až 40°C)
• Nabíjací kábel: Type-C
  Napätie: 5V 3A
  Menovitý výkon: ≤15 W

ZOZNAM DIELOV (Súčasťou balenia)

ČASTÉ PROBLÉMY A RIEŠENIA

PROBLÉM	DÔVOD	OPATRENIA
Svetlá dronu blikajú a dron nereaguje na ovládanie.	Diaľkové ovládanie nie je synchronizované s dronom. Nedostatočná energia batérie.	Pozrite si príručku Rýchly štart a znova synchronizujte dron. Nabite batériu.
Vrtule sa točia, ale dron nemôže vzlietnuť	Nedostatočná energia batérie. Vrtule sú zdeformované.	Nabite batériu. Vymeňte vrtule.
Kvadrokoptéra silno vibruje	Vrtule sú zdeformované.	Vymeňte vrtule.
Dron nedokáže udržať rovnováhu počas letu	Vrtule sú zdeformované. Motor nefunguje správne.	Vymeňte vrtule. Vymeňte motor.

Referencie

• ‎SJ F PRO on the App Store
• Google Play

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť SJRC F11s 4K PRO - Manuál pre RC dron

Dostupné jazyky
