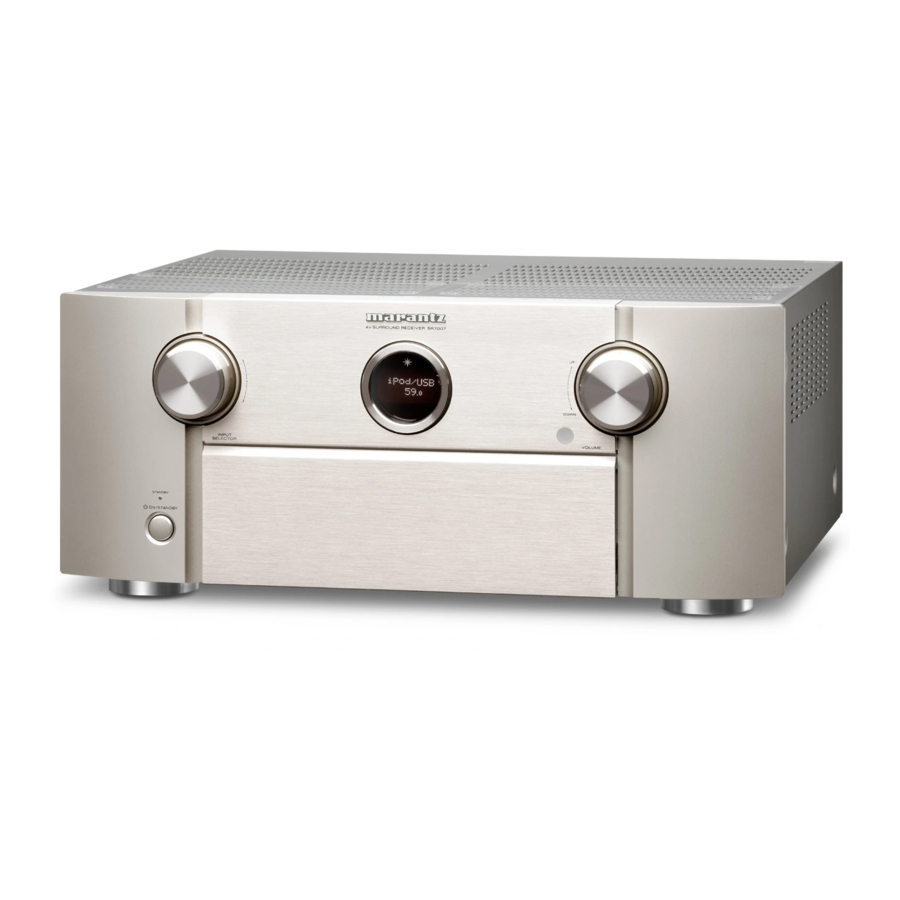

Marantz SR7007 – Handbuch für Integrierten Netzwerk-AV-Receiver

Vorderseite

1. Ein-/Ausschalter ( )
   Dient zum Ein-/Ausschalten (Standby) der Stromversorgung der MAIN ZONE (Raum, in dem sich dieses Gerät befindet).
2. Betriebsanzeige
   Diese leuchtet je nach Stromversorgungsstatus wie folgt:

• Aus: Gerät eingeschaltet
• Rot: Normaler Standby
• Orange:
• Wenn "HDMI Pass Through" (HDMI-Durchleitung) auf "On" (Ein) eingestellt ist
• Wenn "HDMI Control" (HDMI-Steuerung) auf "On" (Ein) eingestellt ist
• Wenn "IP Control" (IP-Steuerung) auf "Always On" (Immer eingeschaltet) eingestellt ist

3. INPUT SELECTOR-Drehregler
   Wählt die Eingangsquelle aus.
4. Hauptdisplay
   Zeigt verschiedene Informationen an.
5. Fernbedienungssensor
   Empfängt Signale von der Fernbedienung.
6. VOLUME-Drehregler
   Regelt die Lautstärke.
7. Klappe
   Wenn Sie Tasten und/oder Anschlüsse hinter der Klappe verwenden, drücken Sie auf den unteren Teil der Klappe, um sie zu öffnen. Achten Sie darauf, sich beim Schließen der Klappe nicht die Finger einzuklemmen.


Bei geöffneter Klappe

1. Kopfhöreranschluss (PHONES)
   Wenn die Kopfhörer in diesen Anschluss gesteckt werden, wird kein Ton mehr über die angeschlossenen Lautsprecher ausgegeben.
   HINWEIS: Um Hörverlust zu vermeiden, drehen Sie die Lautstärke bei der Verwendung von Kopfhörern nicht übermäßig hoch.
2. SETUP MIC-Buchse
3. iPod/USB-Anschluss
4. HDMI7 (AUX1)
5. AUX1 INPUT-Anschlüsse
6. SETUP-Taste
7. ENTER-Taste
8. Cursortasten ( )
9. BACK-Taste
10. Unterdisplay
11. Dynamic Volume-Taste (DYNAMIC VOL)
12. M-DAX-Taste/-Anzeige
13. PURE DIRECT-Taste/-Anzeige
14. DYNAMIC EQ-Taste
15. SOUND MODE-Tasten
    • MOVIE-Taste
    • MUSIC-Taste
    • GAME-Taste
16. Audyssey DSX®-Taste (A-DSX)
17. Lautsprecher A/B-Umschalttaste (SPKR A/B)
18. HDMI OUT-Taste
19. DISPLAY-Taste
20. STATUS-Taste
21. ZONE SELECT-Taste
22. ZONE2 ON/OFF-Taste
23. ZONE3 ON/OFF-Taste

Hauptdisplay

Hauptdisplay
Hier werden der Name der Eingangsquelle, der Soundmodus, Einstellungswerte und andere Informationen angezeigt.

Standardanzeige

1. Lichtbeleuchtung
   Wenn die Stromversorgung dieses Geräts eingeschaltet wird, leuchtet der Bereich blau. Die Einstellungen können so geändert werden, dass das Licht nicht eingeschaltet wird.
2. Master-Lautstärkeanzeige
3. Eingangsquellenanzeige
   Der Name der aktuell ausgewählten Eingangsquelle wird angezeigt. Wurde der Eingangsquellenname über "Source Rename" (Quellen umbenennen) im Menü geändert, wird der geänderte Eingangsquellenname angezeigt.

Tuner-Anzeige

Diese leuchten entsprechend den Empfangsbedingungen, wenn die Eingangsquelle auf "FM" (UKW) eingestellt ist.

4. Leuchtet auf, wenn die Sendung richtig eingestellt ist.
5. Im FM-Modus leuchtet diese auf, wenn Stereosendungen empfangen werden.

Sleep-Timer-Anzeige

6. Diese leuchtet, wenn der Sleep-Modus ausgewählt ist.

ZONE2/ZONE3 Power-On-Anzeige

7. Diese leuchtet auf, wenn ZONE2 (separater Raum) eingeschaltet wird.
8. Diese leuchtet auf, wenn ZONE3 (separater Raum) eingeschaltet wird.

Unterdisplay

1. Eingangssignal-Anzeigen
   Die jeweilige Anzeige leuchtet entsprechend dem Eingangssignal.
2. Decoder-Anzeigen
   Diese leuchten, wenn Dolby- oder DTS-Signale eingegeben werden oder wenn der Dolby- oder DTS-Decoder läuft.
3. Audyssey ®-Anzeige
   Diese leuchtet, wenn "MultEQ ® XT32", "Dynamic EQ", "Dynamic Volume", "Audyssey DSX ®" oder "Audyssey LFC" ausgewählt ist.
4. Tuner-Empfangsmodusanzeigen
   Diese leuchten entsprechend den Empfangsbedingungen, wenn die Eingangsquelle auf "HD Radio" (HD-Radio) eingestellt ist.
   "TUNED" (Abgestimmt): Leuchtet auf, wenn die Sendung richtig eingestellt ist.
   "STEREO" (Stereo): Leuchtet auf, wenn FM-Stereosendungen empfangen werden.
5. Monitorausgangsanzeige
   Diese leuchten entsprechend der HDMI-Monitorausgangseinstellung. Wenn auf "Auto(Dual)" (Automatisch (Dual)) eingestellt, leuchten die Anzeigen entsprechend dem Verbindungsstatus.
6. MULTI ZONE-Anzeige
   Diese leuchtet auf, wenn ZONE2 oder ZONE3 (separater Raum) eingeschaltet wird.
7. Sleep-Timer-Anzeige
   Diese leuchtet, wenn der Sleep-Modus ausgewählt ist.
8. "MUTE" (Stumm)-Anzeige
   Diese blinkt, während der Ton stummgeschaltet ist.
9. Lautstärkeanzeige
10. Informationsanzeige
    Hier werden der Name der Eingangsquelle, der Soundmodus, Einstellungswerte und andere Informationen angezeigt.
11. Frontlautsprecher-Anzeige
    Diese leuchtet entsprechend der Einstellung der Front-A- und B-Lautsprecher.
12. Eingangs-/Ausgangssignal-Kanalanzeigen
    Der Kanal für Eingangs-/Ausgangssignale wird entsprechend der für "Channel Indicators" (Kanalanzeigen) konfigurierten Einstellung angezeigt.

• Wenn "Channel Indicators" (Kanalanzeigen) auf "Output" (Ausgabe) (Standard) eingestellt ist: Diese leuchten, wenn Audiosignale über die Lautsprecher ausgegeben werden.
• Wenn "Channel Indicators" (Kanalanzeigen) auf "Input" (Eingabe) eingestellt ist: Diese leuchten entsprechend den Kanälen, die die Eingangssignale enthalten.

Beim Abspielen von HD Audio-Quellen leuchtet die EXT-Anzeige auf, wenn ein Signal von einem Erweiterungskanal (einem Kanal, der nicht Front, Center, Surround, Surround Back, Front Height, Front Wide oder LFE-Kanal ist) eingegeben wird.

Rückseite

1. FM/AM-Antennenanschluss (ANTENNA)
2. Analoge Audioanschlüsse
   (ANALOG AUDIO IN/ANALOG AUDIO OUT)
3. PRE OUT-Anschlüsse
4. 7.1ch-Eingangsanschlüsse (7.1CH IN)
5. Lautsprecheranschlüsse (SPEAKER SYSTEMS)
6. AC-Eingang (AC IN)
7. Komponenten-Videoanschlüsse
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT)
8. Videoanschlüsse (VIDEO IN/VIDEO OUT)
9. HDMI-Anschlüsse
10. REMOTE CONTROL-Anschlüsse
11. M-XPort-Anschluss
12. FLASHER IN-Buchse
    Wird verwendet, wenn eine Steuer-BOX oder andere solche Steuergeräte zur Steuerung dieses Geräts verwendet werden.
13. Digitale Audioanschlüsse
    (DIGITAL AUDIO IN)
14. Netzwerkanschluss (NETWORK)
15. SIGNAL GND-Anschluss
16. RS-232C-Anschluss
17. DC OUT-Buchsen
    HINWEIS
    Berühren Sie nicht die inneren Pins der Anschlüsse auf der Rückseite.
    Elektrostatische Entladung kann zu dauerhaften Schäden am Gerät führen.

Fernbedienung

1. Anzeige
   1. LEARN-Anzeige
      Diese leuchtet, wenn die Lernfunktion für die Fernbedienung eingestellt wird.
   2. Informationsanzeige
   • Dies zeigt "AVR" an, wenn dieses Gerät bedient wird.
   • Dies zeigt den Namen der Eingangsquelle an, wenn ein externes Gerät bedient wird.
   • Dies zeigt "TV" an, wenn der Fernseher bedient wird.
   3. Anzeige
      Diese leuchtet, wenn Signale von der Fernbedienung gesendet werden.
2. AVR-Bedientaste
   Wenn voreingestellte Codes in der Fernbedienung registriert sind, drücken Sie diese Taste und bedienen Sie dann das Menü des Geräts.
3. SET-Taste
   Diese wird für verschiedene Einstellungen an der Fernbedienung verwendet.

• "Operating external devices with the remote control unit" (Bedienung externer Geräte mit der Fernbedienung).
• "Operating learning function" (Bedienung der Lernfunktion).
• "Setting the back light" (Einstellung der Hintergrundbeleuchtung).
• "Specifying the zone used with the remote control unit" (Festlegen der mit der Fernbedienung verwendeten Zone).

4. ZONE SELECT-Taste
   Diese schalten die Zone (MAIN ZONE, ZONE2, ZONE3) um, die über die Fernbedienung bedient wird.

• "Playback in ZONE2/ZONE3" (Wiedergabe in ZONE2/ZONE3).
• "Menu operations" (Menübedienungen)

5. Gerätebedientasten (DEVICE ON/OFF / DEVICE MENU)
   Diese schalten die Stromversorgung externer Geräte ein/aus und rufen Menüs auf.
   Voreingestellte Codes müssen registriert werden, um diese Tasten verwenden zu können.
6. Eingangsquellen-Auswahltasten
   Diese wählen die Eingangsquelle aus.

8. Kanal-/Seiten-Suchasten (CH/PAGE )
   Diese wählen voreingestellte Radiosender aus oder wechseln Seiten.
9. SLEEP-Taste
   Diese stellt den Sleep-Timer ein.
10. Informationstaste (INFO)
    Diese zeigt die Statusinformationen auf dem TV-Bildschirm an.
11. Cursortasten ( )
    Diese wählen Elemente aus.
12. BACK-Taste
    Diese kehrt zum vorherigen Bildschirm zurück.
13. HOME-Taste
    Diese bringt Sie zum Startbildschirm (Oberster Bildschirm), wenn die Eingangsquelle Online Music oder iPod/USB ist.
14. Gerätesteuerungstasten
    Diese führen wiedergaberelevante Operationen aus.

• Skip (Springen) Tasten ( )
• Play (Spielen) Taste ( )
• Search (Suchen) Tasten ( )
• Pause (Pause) Taste ( )
• Stop (Stoppen) Taste ( )

Tuning Up / Tuning Down Tasten (TUNE +, –)
Diese wählen entweder FM- oder AM-Rundfunk aus.

15. FAVORITE STATION-Tasten (1 – 4)
    Mit einem einzigen Tastendruck können Sie registrierte Radiosender und Inhalte aufrufen.
16. SOUND MODE-Tasten
    Diese wählen den Sound-Modus aus.

• MOVIE (Film) Taste
• MUSIC (Musik) Taste
• GAME (Spiel) Taste
• PURE (Rein) Taste

17. Zifferntasten
    Diese geben Zahlen in das Gerät ein.
18. Fernbedienungssignalgeber
    Dieser sendet Signale von der Fernbedienung.
19. POWER-Taste
    Diese schaltet die Stromversorgung ein/aus.
20. TV-Bedientasten (TV X / TV MENU / TV INPUT)
    Diese schalten die TV-Stromversorgung ein/aus, wechseln den TV-Eingang und rufen Menüs auf.
    Voreingestellte Codes müssen registriert werden, um diese Tasten verwenden zu können."
21. Lichttaste
    Diese schaltet die Hintergrundbeleuchtung für ca. 2 Sekunden ein.
22. LAUTSTÄRKE-Tasten ( )
    Diese stellen die Lautstärke ein.
23. MUTE-Taste.
    Diese schaltet den Audioausgang stumm.
24. OPTION-Taste
    Diese zeigt das Optionsmenü auf dem TV-Bildschirm an.
25. ENTER-Taste
    Diese bestätigt die Auswahl.
26. SETUP-Taste.
    Diese zeigt das Menü auf dem TV-Bildschirm an.

Zurücksetzen

Sichern Sie die Einstellungen, bevor Sie den Mikroprozessor zurücksetzen. Die meisten Einstellungen werden nach Durchführung dieses Vorgangs auf die Werkseinstellungen zurückgesetzt. Dies bedeutet, dass alle Einstellungsdaten vollständig verloren gehen, wenn sie nicht zuvor gespeichert wurden.

Zurücksetzungsverfahren:
Schalten Sie das Gerät aus und halten Sie die Taste "A-DSX", die Taste "GAME" und die Taste "POWER" am AVR gleichzeitig für einige Sekunden gedrückt, bis "INITIALIZED" (INITIALISIERT) auf dem Display des AVR erscheint.

Das Zurücksetzen des Mikros ist ein Verfahren, das verwendet wird, um den Mikroprozessor "reboot" (neu zu starten), um seinen normalen Betrieb wiederherzustellen, wenn er vorübergehend einfriert, blockiert oder sich fehlerhaft verhält. Das Zurücksetzen des Mikroprozessors löscht alle gespeicherten Einstellungen, die Sie zuvor in das Gerät programmiert haben. Probleme, die die Leistung des Mikroprozessors beeinträchtigen können:

• Ein Stoß statischer Elektrizität
• Stromstoß durch einen Eingang

Vor dem Zurücksetzen des Mikroprozessors;

• Überprüfen Sie alle Anschlüsse sorgfältig
• Suchen Sie nach Einrichtungsfehlern
• Sichern Sie Ihre Einstellungen. Möglicherweise möchten Sie auch Ihre bevorzugten Einstellungen aufschreiben, um die Einrichtung des AVR nach dem Zurücksetzen zu erleichtern.

Hinweis: Die Web (Browser) Control-Funktion kann verwendet werden, um Ihre Einstellungen zu sichern, indem eine Konfigurationsdatei auf Ihrer Festplatte gespeichert wird. Für diese Funktion empfehlen wir die Verwendung eines der folgenden Webbrowser: Internet Explorer 10 und höher, Mozilla Firefox 24 und höher, Google Chrome 29 und höher und Safari 5.x und höher.

Hinweis: Wenn ein Installateur Ihr System eingerichtet hat, wenden Sie sich bitte zuerst an diesen, um zu erfahren, ob er Ihr System zurücksetzen und dann erneut einrichten kann, da möglicherweise spezifische EQ-Kalibrierungen (Audyssey) erforderlich sind, die der Installateur durchführen muss.
