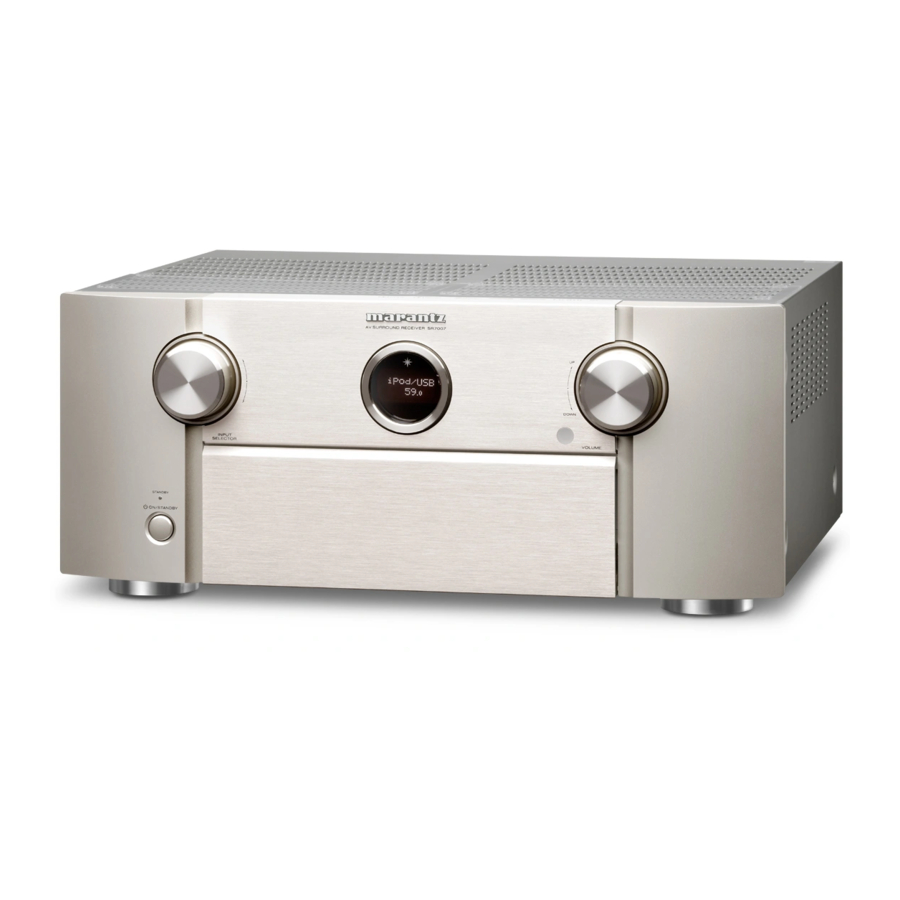

Marantz SR7007 - Integreeritud võrgu AV-vastuvõtja kasutusjuhend

Esipaneel

1. Toite sisse/välja nupp ( )
   Kasutatakse PÕHIVOONI (ruum, kus see seade asub) toite sisse/välja lülitamiseks (ooterežiim).
2. Toite indikaator
   See on valgustatud järgmiselt vastavalt toite olekule:

• Väljas: Toide sees
• Punane: Tavaline ooterežiim
• Oranž:
• Kui "HDMI Pass Through" (HDMI läbilase) on seatud "On" (sees)
• Kui "HDMI Control" (HDMI juhtimine) on seatud "On" (sees)
• Kui "IP Control" (IP juhtimine) on seatud "Always On" (alati sees)

3. INPUT SELECTOR nupp (SISENDIVALIKU nupp)
   See valib sisendallika.
4. Peamine ekraan (Main display)
   See kuvab erinevat teavet.
5. Puldipuldi andur (Remote control sensor)
   See võtab vastu signaale kaugjuhtimispuldilt.
6. VOLUME nupp (VOLUME nupp)
   See reguleerib helitugevust.
7. Uks (Door)
   Kui kasutate nuppe ja/või ühendusi ukse taga, vajutage ukse avamiseks ukse põhja. Olge ukse sulgemisel ettevaatlik, et sõrmi vahele ei jääks.


Uks Avatud

1. Kõrvaklappide pesa (PHONES)
   Kui kõrvaklapid on sellesse pessa ühendatud, ei tule ühendatud kõlaritest enam heli.
   MÄRKUS: Kuulmiskahjustuste vältimiseks ärge tõstke kõrvaklappide kasutamisel helitugevust liiga kõrgele.
2. SETUP MIC pesa (SETUP MIC jack)
3. iPod/USB port (iPod/USB port)
4. HDMI7 (AUX1) (HDMI7 (AUX1))
5. AUX1 INPUT ühendused (AUX1 INPUT connectors)
6. SETUP nupp (SETUP button)
7. ENTER nupp (ENTER button)
8. Kursori nupud ( )
9. BACK nupp (BACK button)
10. Alam ekraan (Sub display)
11. Dynamic Volume nupp (DYNAMIC VOL) (Dynamic Volume nupp (DYNAMIC VOL))
12. M-DAX nupp/indikaator (M-DAX button/indicator)
13. PURE DIRECT nupp/indikaator (PURE DIRECT button/indicator)
14. DYNAMIC EQ nupp (DYNAMIC EQ button)
15. SOUND MODE nupud (SOUND MODE buttons)
    • MOVIE nupp (MOVIE button)
    • MUSIC nupp (MUSIC button)
    • GAME nupp (GAME button)
16. Audyssey DSX® nupp (A-DSX) (Audyssey DSX® button (A-DSX))
17. Kõlari A/B lülitusnupp (SPKR A/B) (Speaker A/B switching button (SPKR A/B))
18. HDMI OUT nupp (HDMI OUT button)
19. DISPLAY nupp (DISPLAY button)
20. STATUS nupp (STATUS button)
21. ZONE SELECT nupp (ZONE SELECT button)
22. ZONE2 ON/OFF nupp (ZONE2 ON/OFF button)
23. ZONE3 ON/OFF nupp (ZONE3 ON/OFF button)

Peamine Ekraan

Peamine ekraan (Main display)
Siin kuvatakse sisendallika nimi, helirežiim, seadistusväärtused ja muu teave.

Standardne ekraan

1. Valgustus (Light illumination)
   Kui selle seadme toide sisse lülitatakse, on ümbritsev ala siniselt valgustatud. Seadeid saab muuta nii, et valgus ei lülituks sisse.
2. Põhihelitugevuse indikaator (Master volume indicator)
3. Sisendallika indikaator (Input source indicator)
   Kuvatakse praegu valitud sisendallika nimi. Kui sisendallika nime on menüüs "Source Rename" (allika ümbernimetamine) abil muudetud, kuvatakse pärast muudatust sisendallika nimi.

Tuuneri ekraan

Need süttivad vastavalt vastuvõtutingimustele, kui sisendallikaks on seatud "FM".

4. Süttib, kui saade on korralikult häälestatud.
5. FM-režiimis süttib see stereosaadete vastuvõtmisel.

Unetaimeri indikaator

6. See süttib, kui on valitud unerežiim.

ZONE2/ZONE3 toite sisselülitamise ekraan

7. See süttib, kui ZONE2 (eraldi ruumi) toide on sisse lülitatud.
8. See süttib, kui ZONE3 (eraldi ruumi) toide on sisse lülitatud

Alam Ekraan

1. Sisendsignaali indikaatorid (Input signal indicators)
   Vastav indikaator süttib vastavalt sisendsignaalile.
2. Dekoodri indikaatorid (Decoder indicators)
   Need süttivad, kui sisestatakse Dolby või DTS signaale või kui Dolby või DTS dekooder töötab.
3. Audyssey ® indikaator (Audyssey ® indicator)
   See süttib, kui "MultEQ ® XT32", "Dynamic EQ" (dünaamiline ekvalaiser), "Dynamic Volume" (dünaamiline helitugevus), "Audyssey DSX ® " või "Audyssey LFC
4. Tuuneri vastuvõturežiimi indikaatorid (Tuner reception mode indicators)
   Need süttivad vastavalt vastuvõtutingimustele, kui sisendallikaks on seatud "HD Radio".
   TUNED: Süttib, kui saade on korralikult häälestatud.
   STEREO: Süttib FM-stereosaadete vastuvõtmisel.
5. Monitori väljundi indikaator (Monitor output indicator)
   Need süttivad vastavalt HDMI-monitori väljundi seadistusele. Kui on seatud "Auto(Dual)", süttivad indikaatorid vastavalt ühenduse olekule.
6. MULTI ZONE indikaator (MULTI ZONE indicator)
   See süttib, kui ZONE2 või ZONE3 (eraldi ruumi) toide on sisse lülitatud.
7. Unetaimeri indikaator (Sleep timer indicator)
   See süttib, kui on valitud unerežiim.
8. MUTE indikaator (MUTE indicator)
   See vilgub heli vaigistamise ajal. link,
9. Helitugevuse indikaator (Volume indicator)
10. Teabe ekraan (Information display)
    Siin kuvatakse sisendallika nimi, helirežiim, seadistusväärtused ja muu teave.
11. Eesmise kõlari indikaator (Front speaker indicator)
    See süttib vastavalt eesmiste A- ja B-kõlarite seadistusele.
12. Sisend-/väljundsignaali kanali indikaatorid (Input/output signal channel indicators)
    Sisend-/väljundsignaalide kanal kuvatakse vastavalt "Channel Indicators" (kanali indikaatorid) jaoks konfigureeritud seadistusele.

• Kui "Channel Indicators" (kanali indikaatorid) on seatud "Output" (väljund) (vaikimisi) Need süttivad, kui kõlaritest väljastatakse helisignaale.
• Kui "Channel Indicators" (kanali indikaatorid) on seatud "Input" (sisend) Need süttivad vastavalt kanalitele, mis sisaldavad sisendsignaale.

HD-heliallikate esitamisel süttib EXT indikaator, kui sisestatakse signaal laienduskanalist (kanal, mis ei ole eesmine, keskmine, ruumiline, ruumiline tagumine, eesmine kõrgus, eesmine lai või LFE kanal).

Tagapaneel

1. FM/AM antenni terminal (ANTENNA) (FM/AM antenni terminal (ANTENNA))
2. Analoogheli ühendused
   (ANALOG AUDIO IN/ANALOG AUDIO OUT) (ANALOG AUDIO IN/ANALOG AUDIO OUT)
3. PRE OUT ühendused (PRE OUT connectors)
4. 7.1ch sisendühendused (7.1CH IN) (7.1ch input connectors (7.1CH IN))
5. Kõlari terminalid (SPEAKER SYSTEMS) (Speaker terminals (SPEAKER SYSTEMS))
6. Vahelduvvoolu sisend (AC IN) (AC inlet (AC IN))
7. Komponentvideo ühendused
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT) (COMPONENT VIDEO IN/COMPONENT VIDEO OUT)
8. Video ühendused (VIDEO IN/VIDEO OUT) (Video connectors (VIDEO IN/VIDEO OUT))
9. HDMI ühendused (HDMI connectors)
10. REMOTE CONTROL ühendused (REMOTE CONTROL connectors)
11. M-XPort ühendus (M-XPort connector)
12. FLASHER IN pesa (FLASHER IN jack)
    Kasutatakse siis, kui selle seadme juhtimiseks kasutatakse juhtimiskasti või muid selliseid juhtimisseadmeid.
13. Digitaalheli ühendused
    (DIGITAL AUDIO IN) (DIGITAL AUDIO IN)
14. Võrguühendus (NETWORK) (Network connector (NETWORK))
15. SIGNAL GND terminal (SIGNAL GND terminal)
16. RS-232C ühendus (RS-232C connector)
17. DC OUT pesad
    MÄRKUS (DC OUT jacks)
    Ärge puudutage tagapaneelil olevate ühenduste sisemisi kontakte.
    Elektrostaatiline lahendus võib seadet püsivalt kahjustada.

Pult

1. Ekraan
   1. LEARN indikaator
      See põleb, kui seadistatakse puldi õppimisfunktsiooni.
   2. Infokuva
   • See kuvab "AVR", kui seade töötab.
   • See kuvab sisendallika nime, kui töötab väline seade.
   • See kuvab "TV", kui töötab teler.
   3. Indikaator
      See põleb, kui puldist saadetakse signaale.
2. AVR-i töönupp
   Kui puldile on registreeritud eelseadistatud koodid, vajutage seda nuppu ja seejärel kasutage seadme menüüd.
3. SET nupp
   Seda kasutatakse puldi erinevate seadete jaoks.

• "Väliste seadmete kasutamine puldiga".
• "Õppimisfunktsiooni kasutamine".
• "Taustavalguse seadistamine".
• "Puldi abil kasutatava tsooni määramine".

4. ZONE SELECT nupp
   Need lülitavad tsooni (MAIN ZONE (peamine tsoon), ZONE2, ZONE3), mida puldiga kasutatakse.

• "Taasesitus ZONE2/ZONE3-s".
• "Menüüoperatsioonid"

5. Seadme töö nupud (DEVICE ON/OFF (seade sisse/välja) / DEVICE MENU (seadme menüü))
   Need lülitavad väliste seadmete toite sisse/välja ja avavad menüüd.
   Nende nuppude kasutamiseks tuleb registreerida eelseadistatud koodid.
6. Sisendallika valiku nupud
   Need valivad sisendallika.

8. Kanali/lehe otsingu nupud (CH/PAGE )
   Need valivad eelseadistustesse registreeritud raadiojaamad või vahetavad lehekülgi.
9. SLEEP nupp
   See seab unetaimeri.
10. Infovajutus (INFO)
    See kuvab olekuinfo teleri ekraanil.
11. Kursori nupud ( )
    Need valivad üksusi.
12. BACK nupp
    See naaseb eelmisele ekraanile.
13. HOME nupp
    See viib teid avalehele (ülemisele ekraanile), kui sisendallikaks on Online Music või iPod/USB.
14. Seadme juhtnupud
    Need teostavad taasesitusega seotud toiminguid.

• Vahelejätmise nupud ( )
• Esitusnupp ( "Play" (mängima) )
• Otsingu nupud ( )
• Pausinupp ( "Pause" (paus) )
• Peatamisnupp ( "Stop" (peata) )

Häälestus üles / Häälestus alla nupud (TUNE +, –)
Need valivad kas FM- või AM-saate.

15. LEMMIKJAAMA nupud (1 – 4)
    Nende ühe vajutusega saate avada registreeritud raadiojaamad ja sisu
16. SOUND MODE nupud
    Need valivad helirežiimi.

• MOVIE nupp
• MUSIC nupp
• GAME nupp
• PURE nupp

17. Numbrinupud
    Need sisestavad seadmesse numbreid.
18. Puldi signaali saatja
    See edastab signaale puldist.
19. POWER nupp
    See lülitab toite sisse/välja.
20. Teleri töö nupud (TV X / TV MENU / TV INPUT)
    Need lülitavad teleri toite sisse/välja, vahetavad teleri sisendit ja avavad menüüd.
    Nende nuppude kasutamiseks tuleb registreerida eelseadistatud koodid."
21. Valgusnupp
    See lülitab taustavalguse sisse umbes 2 sekundiks.
22. VOLUME nupud ( )
    Need reguleerivad helitugevust
23. MUTE nupp
    See vaigistab väljundheli.
24. OPTION nupp
    See kuvab teleri ekraanil valikumenüü.
25. ENTER nupp
    See määrab valiku.
26. SETUP nupp
    See kuvab teleri ekraanil menüü.

Lähtestamine

Enne mikroprotsessori lähtestamist varundage seaded. Enamik seadeid lähtestatakse pärast selle protseduuri tegemist tehase vaikeväärtustele. See tähendab, et kõik seadete andmed lähevad täielikult kaduma, kui neid varem ei salvestata.

Lähtestamise protseduur:
Kui toide on välja lülitatud, vajutage ja hoidke AVR-il mõne sekundi jooksul korraga all nuppe "A-DSX", "GAME" ja "POWER", kuni AVR-i ekraanile ilmub "INITIALIZED"

Mikro lähtestamine on protseduur, mida kasutatakse mikroprotsessori "taaskäivitamiseks", et taastada selle normaalne töö, kui see ajutiselt hangub, lukustub või käitub ebakorrapäraselt. Mikroprotsessori lähtestamine kustutab kõik salvestatud seaded, mille olete varem seadmesse programmeerinud. Probleemid, mis võivad mikroprotsessori jõudlust mõjutada:

• Staatilise elektri löök
• Voolutõus läbi sisendi

Enne mikroprotsessori lähtestamist;

• Kontrollige hoolikalt kõiki ühendusi
• Kontrollige seadistusvigu
• Varundage oma seaded. Samuti võiksite üles kirjutada oma eelistatud seaded, et pärast lähtestamist oleks AVR-i lihtsam seadistada.

Märkus: Veebi (brauseri) juhtimisfunktsiooni saab kasutada seadete varundamiseks, salvestades konfiguratsioonifaili oma kõvakettale. Selle funktsiooni jaoks soovitame kasutada ühte järgmistest veebibrauseritest: Internet Explorer 10 ja uuemad, Mozilla Firefox 24 ja uuemad, Google Chrome 29 ja uuemad ning Safari 5.x ja uuemad.

Märkus: Kui teie süsteemi seadistas paigaldaja, võtke kõigepealt ühendust oma paigaldajaga, et näha, kas nad saavad teie süsteemi lähtestada ja seejärel uuesti seadistada, kuna paigaldaja võib vajada teatud EQ kalibreerimisi (Audyssey).
