Marantz SR7007 - Priručnik za integrirani mrežni AV prijemnik

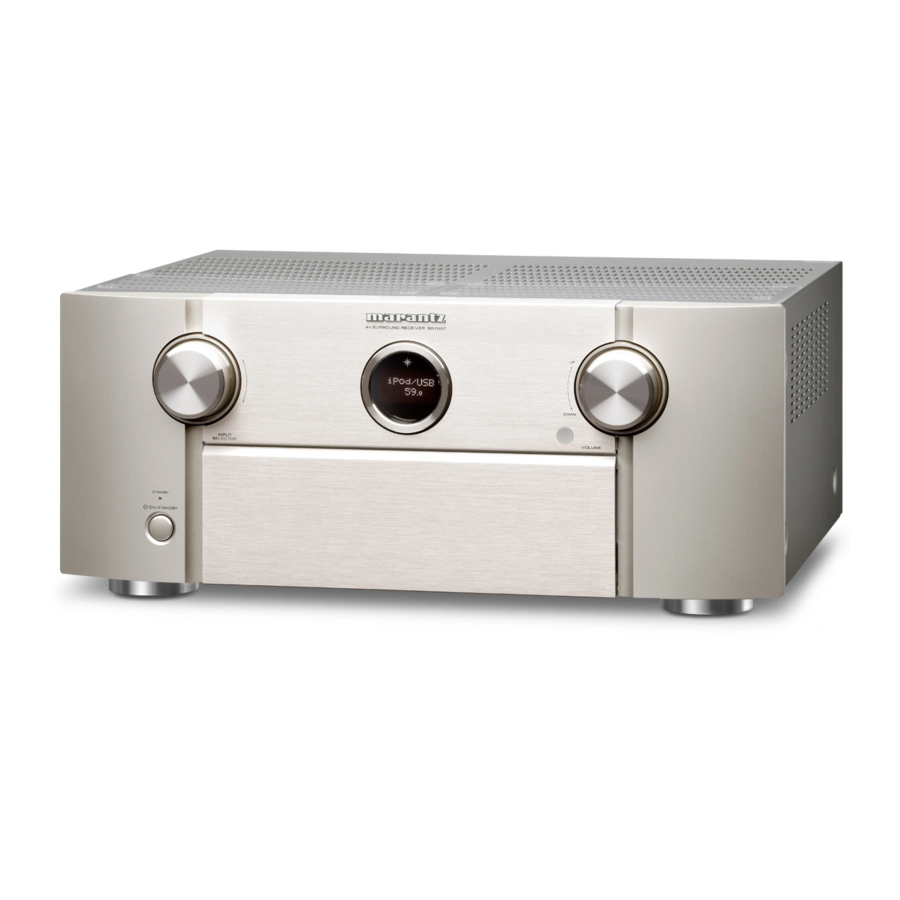

Prednja ploča

1. Gumb za uključivanje/isključivanje napajanja ( )
   Koristi se za uključivanje/isključivanje (standby) napajanja GLAVNE ZONE (prostorije u kojoj se uređaj nalazi).
2. Indikator napajanja
   Svijetli na sljedeći način, ovisno o statusu napajanja:

• Isključeno: Uključeno napajanje
• Crveno: Normalno stanje pripravnosti (standby)
• Narančasto:
• Kada je "HDMI Pass Through" postavljen na "On" (Uključeno)
• Kada je "HDMI Control" postavljen na "On" (Uključeno)
• Kada je "IP Control" postavljen na "Always On" (Uvijek uključeno)

3. Gumb INPUT SELECTOR (Birač ulaza)
   Ovim se odabire ulazni izvor.
4. Glavni zaslon
   Ovdje se prikazuju razne informacije.
5. Senzor daljinskog upravljača
   Prima signale s jedinice daljinskog upravljača.
6. Gumb VOLUME (Glasnoća)
   Podešava razinu glasnoće.
7. Vrata
   Kada koristite gumbe i/ili konektore iza vrata, pritisnite dno vrata da biste ih otvorili. Pazite da ne priklještite prste prilikom zatvaranja vrata.


S otvorenim vratima

1. Priključak za slušalice (PHONES)
   Kada su slušalice priključene u ovaj priključak, zvuk se više neće reproducirati s povezanih zvučnika.
   NAPOMENA: Kako biste spriječili gubitak sluha, nemojte pretjerano pojačavati glasnoću kada koristite slušalice.
2. SETUP MIC jack (Priključak za mikrofon za postavljanje)
3. iPod/USB port (Priključak za iPod/USB)
4. HDMI7 (AUX1)
5. AUX1 INPUT connectors (Ulazni konektori AUX1)
6. SETUP button (Gumb za postavljanje)
7. ENTER button (Gumb za unos)
8. Cursor buttons (Gumbi kursora) ( )
9. BACK button (Gumb za povratak)
10. Sub display (Pomoćni zaslon)
11. Dynamic Volume button (Gumb za dinamičku glasnoću) (DYNAMIC VOL)
12. M-DAX button/indicator (Gumb/indikator M-DAX)
13. PURE DIRECT button/indicator (Gumb/indikator PURE DIRECT)
14. DYNAMIC EQ button (Gumb za dinamički EQ)
15. SOUND MODE buttons (Gumbi za način rada zvuka)
    • MOVIE button (Gumb za film)
    • MUSIC button (Gumb za glazbu)
    • GAME button (Gumb za igru)
16. Audyssey DSX® button (Gumb Audyssey DSX®) (A-DSX)
17. Speaker A/B switching button (Gumb za prebacivanje zvučnika A/B) (SPKR A/B)
18. HDMI OUT button (Gumb HDMI OUT)
19. DISPLAY button (Gumb za zaslon)
20. STATUS button (Gumb za status)
21. ZONE SELECT button (Gumb za odabir zone)
22. ZONE2 ON/OFF button (Gumb za uključivanje/isključivanje ZONE2)
23. ZONE3 ON/OFF button (Gumb za uključivanje/isključivanje ZONE3)

Glavni zaslon

Glavni zaslon
Ovdje se prikazuju naziv ulaznog izvora, način rada zvuka, vrijednosti postavki i druge informacije.

Standardni zaslon

1. Svjetlosna iluminacija
   Kada se uključi napajanje ovog uređaja, okolno područje svijetli plavo. Postavke se mogu promijeniti tako da se svjetlo ne uključuje.
2. Indikator glavne glasnoće
3. Indikator ulaznog izvora
   Prikazuje se trenutno odabrani naziv ulaznog izvora. Ako je naziv ulaznog izvora promijenjen pomoću "Source Rename" (Preimenovanje izvora) u izborniku, prikazuje se naziv ulaznog izvora nakon promjene.

Zaslon tunera

Ovi indikatori svijetle ovisno o uvjetima prijema kada je ulazni izvor postavljen na "FM".

4. Svijetli kada je emitiranje ispravno podešeno.
5. U FM načinu rada, svijetli kada prima stereo emitiranja.

Indikator timera za spavanje

6. Ovo svijetli kada je odabran način mirovanja (sleep mode).

ZONE2/ZONE3 zaslon uključenog napajanja

7. Ovo svijetli kada je uključeno napajanje ZONE2 (odvojena soba).
8. Ovo svijetli kada je uključeno napajanje ZONE3 (odvojena soba).

Pomoćni zaslon

1. Indikatori ulaznog signala
   Odgovarajući indikator će svijetliti ovisno o ulaznom signalu.
2. Indikatori dekodera
   Ovi indikatori svijetle kada se unose Dolby ili DTS signali ili kada je pokrenut Dolby ili DTS dekoder.
3. Audyssey ® indicator (Indikator Audyssey ®)
   Ovo svijetli kada je "MultEQ ® XT32", "Dynamic EQ" (Dinamički EQ), "Dynamic Volume" (Dinamička glasnoća), "Audyssey DSX ® " ili "Audyssey LFC
4. Indikatori načina prijema tunera
   Ovi indikatori svijetle ovisno o uvjetima prijema kada je ulazni izvor postavljen na "HD Radio".
   TUNED: Svijetli kada je emitiranje ispravno podešeno.
   STEREO: Svijetli kada prima FM stereo emitiranja.
5. Indikator izlaza monitora
   Ovi indikatori svijetle ovisno o postavci HDMI izlaza monitora. Kada je postavljeno na "Auto(Dual)", indikatori svijetle ovisno o statusu veze.
6. MULTI ZONE indicator (Indikator više zona)
   Ovo svijetli kada je uključeno napajanje ZONE2 ili ZONE3 (odvojena soba).
7. Sleep timer indicator (Indikator timera za spavanje)
   Ovo svijetli kada je odabran način mirovanja (sleep mode).
8. MUTE indicator (Indikator isključivanja zvuka)
   Ovo treperi dok je zvuk isključen (mute). link,
9. Volume indicator (Indikator glasnoće)
10. Information display (Informacijski zaslon)
    Ovdje se prikazuju naziv ulaznog izvora, način rada zvuka, vrijednosti postavki i druge informacije.
11. Front speaker indicator (Indikator prednjeg zvučnika)
    Ovo svijetli ovisno o postavci prednjih zvučnika A i B.
12. Input/output signal channel indicators (Indikatori kanala ulaznog/izlaznog signala)
    Kanal za ulazne/izlazne signale prikazuje se ovisno o postavci konfiguriranoj za "Channel Indicators" (Indikatori kanala).

• Kada je "Channel Indicators" (Indikatori kanala) postavljen na "Output" (Izlaz) (Zadano) Ovi indikatori svijetle kada se audio signali reproduciraju sa zvučnika.
• Kada je "Channel Indicators" (Indikatori kanala) postavljen na "Input" (Ulaz) Ovi indikatori svijetle ovisno o kanalima koji uključuju ulazne signale.

Prilikom reprodukcije HD Audio izvora, EXT indikator svijetli kada se unese signal s produžnog kanala (kanala koji nije prednji, središnji, surround, surround stražnji, prednji visinski, prednji široki ili LFE kanal).

Stražnja ploča

1. FM/AM antenna terminal (Priključak za FM/AM antenu) (ANTENNA)
2. Analog audio connectors (Analogni audio konektori)
   (ANALOG AUDIO IN/ANALOG AUDIO OUT)
3. PRE OUT connectors (PRE OUT konektori)
4. 7.1ch input connectors (7.1CH IN) (7.1-kanalni ulazni konektori)
5. Speaker terminals (SPEAKER SYSTEMS) (Priključci za zvučnike)
6. AC inlet (AC IN) (Ulaz za izmjeničnu struju)
7. Component video connectors (Komponentni video konektori)
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT)
8. Video connectors (VIDEO IN/VIDEO OUT) (Video konektori)
9. HDMI connectors (HDMI konektori)
10. REMOTE CONTROL connectors (Konektori daljinskog upravljača)
11. M-XPort connector (M-XPort konektor)
12. FLASHER IN jack (FLASHER IN priključak)
    Koristi se kada se za upravljanje ovim uređajem koristi upravljačka kutija (control BOX) ili drugi takvi upravljački uređaji.
13. Digital audio connectors (Digitalni audio konektori)
    (DIGITAL AUDIO IN)
14. Network connector (NETWORK) (Mrežni konektor)
15. SIGNAL GND terminal (SIGNAL GND priključak)
16. RS-232C connector (RS-232C konektor)
17. DC OUT jacks (DC OUT priključci)
    NAPOMENA
    Ne dirajte unutarnje pinove konektora na stražnjoj ploči.
    Elektrostatsko pražnjenje može uzrokovati trajno oštećenje uređaja.

Daljinski upravljač

1. Zaslon (Display)
   1. LEARN indikator
      Ovo svijetli kada se postavlja funkcija učenja za jedinicu daljinskog upravljača.
   2. Prikaz informacija (Information display)
   • Ovo prikazuje "AVR" kada upravljate ovom jedinicom.
   • Ovo prikazuje naziv ulaznog izvora kada upravljate vanjskim uređajem.
   • Ovo prikazuje "TV" kada upravljate TV-om.
   3. Indikator
      Ovo svijetli kada se signali šalju s jedinice daljinskog upravljača.
2. AVR gumb za upravljanje (AVR operation button)
   Kada su unaprijed postavljeni kodovi registrirani na jedinici daljinskog upravljača, pritisnite ovaj gumb, a zatim upravljajte izbornikom na jedinici.
3. SET gumb
   Ovo se koristi za razne postavke na jedinici daljinskog upravljača.

• "Upravljanje vanjskim uređajima s jedinicom daljinskog upravljača" ("Operating external devices with the remote control unit").
• "Upravljanje funkcijom učenja" ("Operating learning function").
• "Postavljanje pozadinskog osvjetljenja" ("Setting the back light").
• "Određivanje zone koja se koristi s jedinicom daljinskog upravljača" ("Specifying the zone used with the remote control unit").

4. ZONE SELECT gumb
   Ovi prebacuju zonu (MAIN ZONE, ZONE2, ZONE3) kojom se upravlja putem jedinice daljinskog upravljača.

• "Reprodukcija u ZONE2/ZONE3" ("Playback in ZONE2/ZONE3").
• "Operacije izbornika" ("Menu operations")

5. Gumbi za upravljanje uređajem (DEVICE ON/OFF / DEVICE MENU)
   Ovi uključuju/isključuju napajanje vanjskih uređaja i pozivaju izbornike.
   Unaprijed postavljeni kodovi moraju biti registrirani da bi se ovi gumbi mogli koristiti.
6. Gumbi za odabir ulaznog izvora (Input source select buttons)
   Ovi odabiru ulazni izvor.

8. Gumbi za pretraživanje kanala/stranice (CH/PAGE )
   Ovi odabiru radio stanice registrirane u postavkama ili prebacuju stranice.
9. SLEEP gumb
   Ovo postavlja timer za spavanje.
10. Gumb za informacije (INFO)
    Ovo prikazuje informacije o statusu na TV ekranu.
11. Gumbi kursora ( )
    Ovi odabiru stavke.
12. BACK gumb
    Ovo se vraća na prethodni zaslon.
13. HOME gumb
    Ovo vas vodi na početni zaslon (Top screen) kada je ulazni izvor Online Music ili iPod/USB.
14. Gumbi za upravljanje uređajem (Device control buttons)
    Ovi izvode operacije povezane s reprodukcijom.

• Gumbi za preskakanje ( )
• "Play" (Igrati) gumb ( )
• Gumbi za pretraživanje ( )
• "Pause" (Pauzirati) gumb ( )
• "Stop" (Zaustaviti) gumb ( )

Gumbi za ugađanje gore / ugađanje dolje (TUNE +, –)
Ovi odabiru FM ili AM emitiranje.

15. Gumbi za omiljenu stanicu (FAVORITE STATION buttons) (1 – 4)
    Jednim pritiskom na ove, možete pozvati registrirane radio stanice i sadržaje
16. Gumbi za način zvuka (SOUND MODE buttons)
    Ovi odabiru način zvuka.

• MOVIE gumb
• MUSIC gumb
• GAME gumb
• PURE gumb

17. Brojčani gumbi (Number buttons)
    Ovi unose brojeve u jedinicu.
18. Odašiljač signala daljinskog upravljača (Remote control signal transmitter)
    Ovo odašilje signale s jedinice daljinskog upravljača.
19. POWER gumb
    Ovo uključuje/isključuje napajanje.
20. Gumbi za upravljanje TV-om (TV X / TV MENU / TV INPUT)
    Ovi uključuju/isključuju napajanje TV-a, prebacuju TV ulaz i pozivaju izbornike.
    Unaprijed postavljeni kodovi moraju biti registrirani da bi se ovi gumbi mogli koristiti."
21. Light gumb
    Ovo uključuje pozadinsko osvjetljenje na otprilike 2 sekunde.
22. Gumbi za glasnoću (VOLUME buttons) ( )
    Ovi podešavaju razinu glasnoće
23. MUTE gumb.
    Ovo isključuje zvuk.
24. OPTION gumb
    Ovo prikazuje izbornik opcija na TV ekranu.
25. ENTER gumb
    Ovo određuje odabir.
26. SETUP gumb.
    Ovo prikazuje izbornik na TV ekranu.

Resetiranje

Napravite sigurnosnu kopiju postavki prije resetiranja mikroprocesora. Većina postavki se vraća na tvorničke zadane vrijednosti nakon izvođenja ovog postupka. To znači da će svi podaci o postavkama biti potpuno izgubljeni ako prethodno nisu spremljeni.

Postupak resetiranja:
Dok je napajanje isključeno, pritisnite i držite gumbe "A-DSX", "GAME" i "POWER" istovremeno na AVR-u nekoliko sekundi dok se na zaslonu AVR-a ne pojavi "INITIALIZED" ("POKRENUTO")

Resetiranje mikro je postupak koji se koristi za "ponovno pokretanje" mikroprocesora kako bi se vratio njegov normalan rad kada se privremeno zamrzne, zaključa ili se ponaša nepravilno. Resetiranje mikroprocesora briše sve spremljene postavke koje ste prethodno programirali u jedinicu. Problemi koji mogu utjecati na performanse mikroprocesora:

• Udar statičkog elektriciteta
• Strujni udar kroz ulaz

Prije resetiranja mikroprocesora;

• Pažljivo provjerite sve veze
• Provjerite ima li pogrešaka u postavljanju
• Napravite sigurnosnu kopiju svojih postavki. Možda ćete također htjeti zapisati svoje željene postavke za lakši zadatak postavljanja AVR-a nakon resetiranja.

Napomena: Značajka Web (Browser) Control može se koristiti za izradu sigurnosne kopije vaših postavki spremanjem konfiguracijske datoteke na vaš tvrdi disk. Za ovu značajku preporučujemo korištenje jednog od sljedećih web preglednika: Internet Explorer 10 i noviji, Mozilla Firefox 24 i noviji, Google Chrome 29 i noviji te Safari 5.x i noviji.

Napomena: Ako vam je instalater postavio sustav, prvo se obratite svom instalateru da vidite mogu li resetirati i zatim ponovno postaviti vaš sustav jer mogu postojati specifične EQ kalibracije (Audyssey) koje će instalater morati izvesti.
