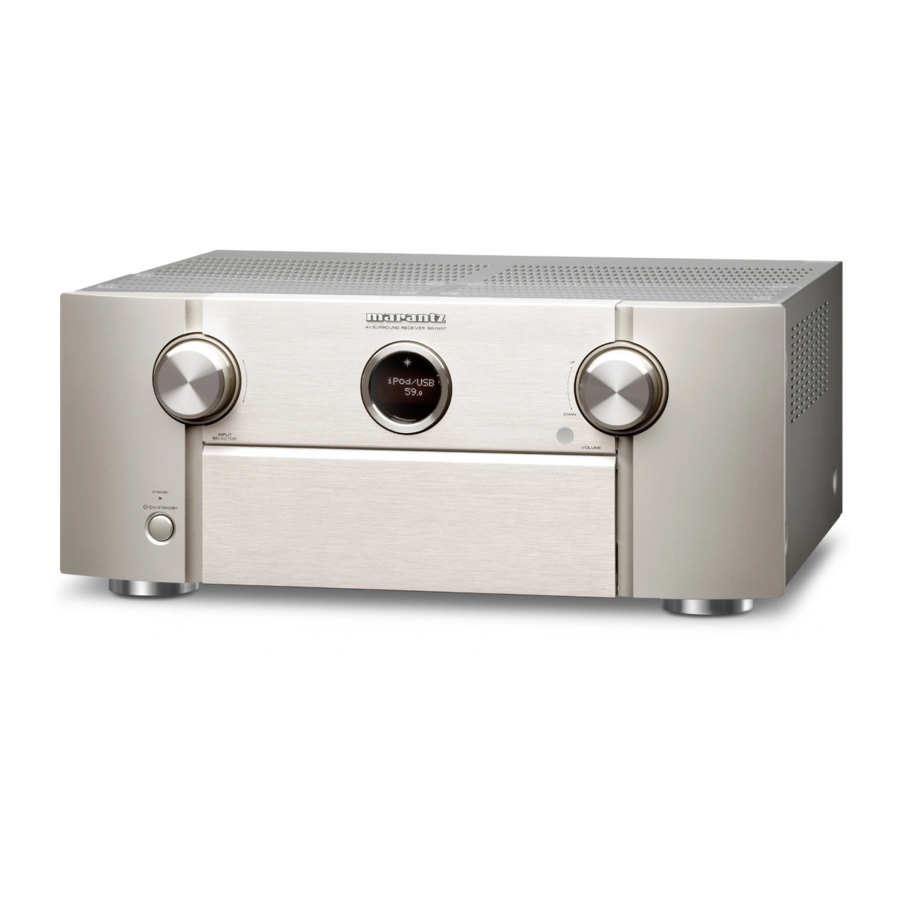

Marantz SR7007 - Entegre Ağ AV Alıcısı Kullanım Kılavuzu

Ön Panel

1. Güç çalıştırma düğmesi ( )
   ANA BÖLGE'nin (bu ünitenin bulunduğu oda) gücünü açmak/kapatmak (bekleme) için kullanılır.
2. Güç göstergesi
   Bu, güç durumuna göre aşağıdaki gibi yanar:

• Kapalı: Güç açık
• Kırmızı: Normal bekleme
• Turuncu:
• "HDMI Pass Through" ("HDMI Geçişi") "On" ("Açık") olarak ayarlandığında
• "HDMI Control" ("HDMI Kontrolü") "On" ("Açık") olarak ayarlandığında
• "IP Control" ("IP Kontrolü") "Always On" ("Her Zaman Açık") olarak ayarlandığında

3. INPUT SELECTOR düğmesi
   Bu, giriş kaynağını seçer.
4. Ana ekran
   Bu, çeşitli bilgileri görüntüler.
5. Uzaktan kumanda sensörü
   Bu, uzaktan kumanda ünitesinden sinyalleri alır.
6. VOLUME düğmesi
   Bu, ses seviyesini ayarlar.
7. Kapı
   Kapının arkasındaki düğmeleri ve/veya konektörleri kullanırken, kapıyı açmak için kapının alt kısmına basın. Kapıyı kapatırken parmaklarınızı sıkıştırmamaya dikkat edin.


Kapı Açıkken

1. Kulaklık girişi (PHONES)
   Kulaklıklar bu girişe takıldığında, bağlı hoparlörlerden artık ses çıkışı yapılmaz.
   NOT: İşitme kaybını önlemek için, kulaklık kullanırken ses seviyesini aşırı yükseltmeyin.
2. SETUP MIC girişi
3. iPod/USB portu
4. HDMI7 (AUX1)
5. AUX1 INPUT konektörleri
6. SETUP düğmesi
7. ENTER düğmesi
8. İmleç düğmeleri ( )
9. BACK düğmesi
10. Alt ekran
11. Dynamic Volume düğmesi (DYNAMIC VOL)
12. M-DAX düğmesi/göstergesi
13. PURE DIRECT düğmesi/göstergesi
14. DYNAMIC EQ düğmesi
15. SOUND MODE düğmeleri
    • MOVIE düğmesi
    • MUSIC düğmesi
    • GAME düğmesi
16. Audyssey DSX® düğmesi (A-DSX)
17. Hoparlör A/B değiştirme düğmesi (SPKR A/B)
18. HDMI OUT düğmesi
19. DISPLAY düğmesi
20. STATUS düğmesi
21. ZONE SELECT düğmesi
22. ZONE2 ON/OFF düğmesi
23. ZONE3 ON/OFF düğmesi

Ana Ekran

Ana ekran
Giriş kaynağı adı, ses modu, ayar değerleri ve diğer bilgiler burada görüntülenir.

Standart ekran

1. Işıklandırma
   Bu cihazın gücü açıldığında, çevresi mavi renkte yanar. Işığın açılmaması için ayarlar değiştirilebilir.
2. Ana ses seviyesi göstergesi
3. Giriş kaynağı göstergesi
   Şu anda seçili olan giriş kaynağı adı görüntülenir. Menüdeki "Source Rename" ("Kaynak Yeniden Adlandırma") kullanılarak giriş kaynağı adı değiştirilmişse, değişiklikten sonraki giriş kaynağı adı görüntülenir.

Tuner ekranı

Giriş kaynağı "FM" olarak ayarlandığında, bunlar alım koşullarına göre yanar.

4. Yayın düzgün bir şekilde ayarlandığında yanar.
5. FM modunda, stereo yayınlar alırken yanar.

Uyku zamanlayıcısı göstergesi

6. Uyku modu seçildiğinde yanar.

ZONE2/ZONE3 güç açık ekranı

7. ZONE2 (ayrı oda) gücü açıldığında yanar.
8. ZONE3 (ayrı oda) gücü açıldığında yanar.

Alt Ekran

1. Giriş sinyali göstergeleri
   İlgili gösterge, giriş sinyaline karşılık gelecek şekilde yanar.
2. Dekoder göstergeleri
   Dolby veya DTS sinyalleri girildiğinde veya Dolby veya DTS dekoderi çalışırken yanar.
3. Audyssey ® göstergesi
   "MultEQ ® XT32", "Dynamic EQ" ("Dinamik EQ"), "Dynamic Volume" ("Dinamik Ses"), "Audyssey DSX ® " veya "Audyssey LFC
4. Tuner alım modu göstergeleri
   Giriş kaynağı "HD Radio" olarak ayarlandığında, bunlar alım koşullarına göre yanar.
   TUNED: Yayın düzgün bir şekilde ayarlandığında yanar.
   STEREO: FM stereo yayınları alırken yanar.
5. Monitör çıkış göstergesi
   Bunlar, HDMI monitör çıkış ayarına göre yanar. "Auto(Dual)" ("Otomatik(Çift)") olarak ayarlandığında, göstergeler bağlantı durumuna göre yanar.
6. MULTI ZONE göstergesi
   ZONE2 veya ZONE3 (ayrı oda) gücü açıldığında yanar.
7. Uyku zamanlayıcısı göstergesi
   Uyku modu seçildiğinde yanar.
8. MUTE göstergesi
   Ses kapatıldığında yanıp söner. link,
9. Ses seviyesi göstergesi
10. Bilgi ekranı
    Giriş kaynağı adı, ses modu, ayar değerleri ve diğer bilgiler burada görüntülenir.
11. Ön hoparlör göstergesi
    Ön A ve B hoparlörlerinin ayarına göre yanar.
12. Giriş/çıkış sinyali kanalı göstergeleri
    Giriş/çıkış sinyalleri için kanal, "Channel Indicators" ("Kanal Göstergeleri") için yapılandırılan ayara göre görüntülenir.

• "Channel Indicators" ("Kanal Göstergeleri") "Output" ("Çıkış") (Varsayılan) olarak ayarlandığında, hoparlörlerden ses sinyalleri çıkışı yapılırken bunlar yanar.
• "Channel Indicators" ("Kanal Göstergeleri") "Input" ("Giriş") olarak ayarlandığında, bunlar giriş sinyallerini içeren kanallara karşılık gelecek şekilde yanar.

HD Ses kaynaklarını çalarken, bir uzatma kanalından (ön, merkez, surround, surround arka, ön yükseklik, ön geniş veya LFE kanalı dışındaki bir kanal) bir sinyal girildiğinde EXT göstergesi yanar.

Arka Panel

1. FM/AM anten terminali (ANTENNA)
2. Analog ses konektörleri
   (ANALOG AUDIO IN/ANALOG AUDIO OUT)
3. PRE OUT konektörleri
4. 7.1ch giriş konektörleri (7.1CH IN)
5. Hoparlör terminalleri (SPEAKER SYSTEMS)
6. AC girişi (AC IN)
7. Bileşen video konektörleri
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT)
8. Video konektörleri (VIDEO IN/VIDEO OUT)
9. HDMI konektörleri
10. REMOTE CONTROL konektörleri
11. M-XPort konektörü
12. FLASHER IN girişi
    Bu üniteyi kontrol etmek için bir kontrol KUTUSU veya benzeri kontrol cihazları kullanılırken kullanılır.
13. Dijital ses konektörleri
    (DIGITAL AUDIO IN)
14. Ağ konektörü (NETWORK)
15. SIGNAL GND terminali
16. RS-232C konektörü
17. DC OUT girişleri
    NOT
    Arka paneldeki konektörlerin iç pinlerine dokunmayın.
    Elektrostatik deşarj, ünitede kalıcı hasara neden olabilir.

Uzaktan Kumanda

1. Ekran
   1. LEARN göstergesi
      Bu, uzaktan kumanda ünitesi için öğrenme fonksiyonu ayarlanırken yanar.
   2. Bilgi ekranı
   • Bu, bu ünite çalıştırılırken "AVR" gösterir.
   • Bu, harici bir cihaz çalıştırılırken giriş kaynağı adını gösterir.
   • Bu, TV çalıştırılırken "TV" gösterir.
   3. Gösterge
      Bu, uzaktan kumanda ünitesinden sinyaller gönderildiğinde yanar.
2. AVR çalıştırma düğmesi
   Uzaktan kumanda ünitesine önceden ayarlanmış kodlar kaydedildiğinde, bu düğmeye basın ve ardından ünitedeki menüyü çalıştırın.
3. SET düğmesi
   Bu, uzaktan kumanda ünitesindeki çeşitli ayarlar için kullanılır.

• "Uzaktan kumanda ünitesiyle harici cihazları çalıştırma".
• "Öğrenme fonksiyonunu çalıştırma".
• "Arka ışığı ayarlama".
• "Uzaktan kumanda ünitesiyle kullanılan bölgeyi belirtme".

4. ZONE SELECT (BÖLGE SEÇ) düğmesi
   Bunlar, uzaktan kumanda ünitesi aracılığıyla çalıştırılan bölgeyi (MAIN ZONE (ANA BÖLGE), ZONE2 (BÖLGE2), ZONE3 (BÖLGE3)) değiştirir.

• "ZONE2/ZONE3'te oynatma".
• "Menü işlemleri"

5. Cihaz çalıştırma düğmeleri (DEVICE ON/OFF (CİHAZ AÇ/KAPA) / DEVICE MENU (CİHAZ MENÜSÜ))
   Bunlar, harici cihazların gücünü açar/kapatır ve menüleri çağırır.
   Bu düğmeleri kullanmak için önceden ayarlanmış kodların kaydedilmesi gerekir.
6. Giriş kaynağı seçme düğmeleri
   Bunlar, giriş kaynağını seçer.

8. Kanal/sayfa arama düğmeleri (CH/PAGE )
   Bunlar, ön ayarlara kaydedilmiş radyo istasyonlarını seçer veya sayfaları değiştirir.
9. SLEEP (UYKU) düğmesi
   Bu, uyku zamanlayıcısını ayarlar.
10. Bilgi düğmesi (INFO)
    Bu, TV ekranında durum bilgilerini görüntüler.
11. İmleç düğmeleri ( )
    Bunlar, öğeleri seçer.
12. BACK (GERİ) düğmesi
    Bu, önceki ekrana döner.
13. HOME (ANA) düğmesi
    Bu, giriş kaynağı Online Music (Çevrimiçi Müzik) veya iPod/USB olduğunda sizi Ana ekrana (Üst ekran) götürür.
14. Cihaz kontrol düğmeleri
    Bunlar, oynatma ile ilgili işlemleri gerçekleştirir.

• Atlama düğmeleri ( )
• "Play" (Oynat) düğmesi ( )
• Arama düğmeleri ( )
• "Pause" (Duraklat) düğmesi ( )
• "Stop" (Durdur) düğmesi ( )

Yukarı Ayarlama / Aşağı Ayarlama düğmeleri (TUNE +, –)
Bunlar, FM yayını veya AM yayınını seçer.

15. FAVORITE STATION (FAVORİ İSTASYON) düğmeleri (1 – 4)
    Bunlara tek bir basışla, kayıtlı radyo istasyonlarını ve içeriklerini çağırabilirsiniz
16. SOUND MODE (SES MODU) düğmeleri
    Bunlar, ses modunu seçer.

• MOVIE (FİLM) düğmesi
• MUSIC (MÜZİK) düğmesi
• GAME (OYUN) düğmesi
• PURE (SAF) düğmesi

17. Numara düğmeleri
    Bunlar, üniteye numara girer.
18. Uzaktan kumanda sinyal vericisi
    Bu, uzaktan kumanda ünitesinden sinyaller gönderir.
19. POWER (GÜÇ) düğmesi
    Bu, gücü açar/kapatır.
20. TV çalıştırma düğmeleri (TV X / TV MENU (TV MENÜSÜ) / TV INPUT (TV GİRİŞİ))
    Bunlar, TV gücünü açar/kapatır, TV girişini değiştirir ve menüleri çağırır.
    Bu düğmeleri kullanmak için önceden ayarlanmış kodların kaydedilmesi gerekir."
21. Light (Işık) düğmesi
    Bu, yaklaşık 2 saniye boyunca arka ışığı açar.
22. VOLUME (SES) düğmeleri ( )
    Bunlar, ses seviyesini ayarlar
23. MUTE (SESSİZ) düğmesi.
    Bu, çıkan sesi kapatır.
24. OPTION (SEÇENEK) düğmesi
    Bu, TV ekranında seçenek menüsünü görüntüler.
25. ENTER (GİRİŞ) düğmesi
    Bu, seçimi belirler.
26. SETUP (AYAR) düğmesi.
    Bu, TV ekranında menüyü görüntüler.

Sıfırlama

Mikroişlemciyi sıfırlamadan önce ayarları yedekleyin. Bu prosedürü gerçekleştirdikten sonra çoğu ayar fabrika varsayılan değerlerine sıfırlanır. Bu, önceden kaydedilmemişse tüm ayarlar verilerinin tamamen kaybolacağı anlamına gelir.

Sıfırlama prosedürü:
Güç kapalıyken, AVR'nin ekranında "INITIALIZED" (BAŞLATILDI) görünene kadar AVR'deki "A-DSX" düğmesini, "GAME" (OYUN) düğmesini ve "POWER" (GÜÇ) düğmesini aynı anda birkaç saniye basılı tutun

Mikroyu sıfırlamak, geçici olarak donduğunda, kilitlendiğinde veya düzensiz davrandığında mikroişlemcinin normal çalışmasını geri yüklemek için kullanılan bir prosedürdür. Mikroişlemcinin sıfırlanması, daha önce üniteye programlamış olabileceğiniz kaydedilmiş ayarları siler. Mikroişlemcinin performansını etkileyebilecek sorunlar:

• Statik elektriğin ani bir şekilde gelmesi
• Bir giriş yoluyla akım dalgalanması

Mikroişlemciyi sıfırlamadan önce;

• Tüm bağlantıları dikkatlice kontrol edin
• Kurulum hatalarını kontrol edin
• Ayarlarınızı yedekleyin. Sıfırlamadan sonra AVR'yi kurma işlemini kolaylaştırmak için tercih ettiğiniz ayarları da yazmak isteyebilirsiniz.

Not: Web (Tarayıcı) Kontrol özelliği, sabit sürücünüzde bir yapılandırma dosyası kaydederek ayarlarınızı yedeklemek için kullanılabilir. Bu özellik için aşağıdaki web tarayıcılarından birini kullanmanızı öneririz: Internet Explorer 10 ve üzeri, Mozilla Firefox 24 ve üzeri, Google Chrome 29 ve üzeri ve Safari 5.x ve üzeri.

Not: Sistem kurulumunuzu bir kurulumcu yaptıysa, lütfen öncelikle sisteminizi sıfırlayıp tekrar kurup kuramayacaklarını görmek için kurulumcunuzla iletişime geçin, çünkü kurulumcunun gerçekleştirmesi gereken belirli EQ kalibrasyonları (Audyssey) olabilir.
