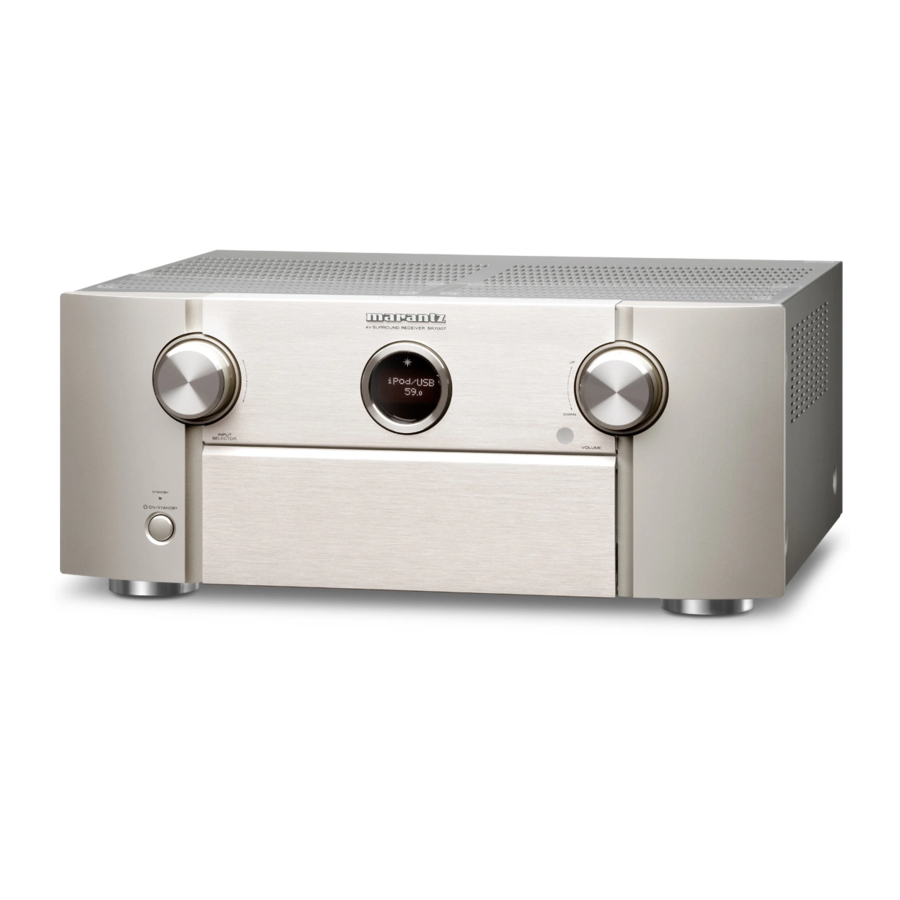

Marantz SR7007 - Integrált hálózati AV vevő kézikönyv

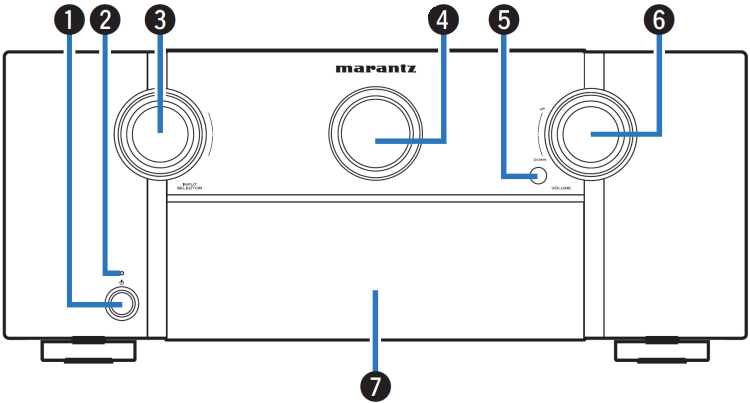

Előlap

1. Bekapcsoló gomb ( )
   A FŐ ZÓNA (az a helyiség, ahol ez az egység található) be- és kikapcsolására (készenléti állapotba helyezésére) szolgál.
2. Bekapcsolásjelző
   A bekapcsolási állapotnak megfelelően világít az alábbiak szerint:

• Ki: Bekapcsolva
• Piros: Normál készenlét
• Narancs:
• Amikor a "HDMI Pass Through" beállítása "Be"
• Amikor a "HDMI Control" beállítása "Be"
• Amikor az "IP Control" beállítása "Always On"

3. INPUT SELECTOR gomb (Bemenetválasztó gomb)
   Ez választja ki a bemeneti forrást.
4. Fő kijelző
   Ez jelenít meg különféle információkat.
5. Távirányító érzékelő
   Ez fogadja a jeleket a távirányítóról.
6. VOLUME gomb (Hangerő gomb)
   Ez állítja be a hangerőt.
7. Ajtó
   Amikor az ajtó mögötti gombokat és/vagy csatlakozókat használja, nyomja meg az ajtó alját a kinyitáshoz. Ügyeljen arra, hogy ne csípje be az ujjait az ajtó becsukásakor.

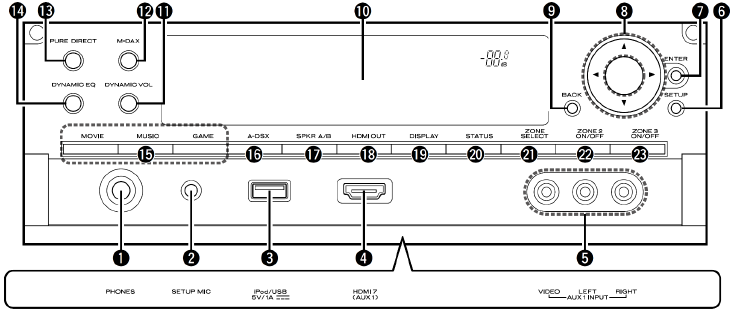

Nyitott ajtóval

1. Fejhallgató csatlakozó (PHONES)
   Amikor a fejhallgatót ebbe a csatlakozóba dugja, a hang többé nem fog kijönni a csatlakoztatott hangszórókból.
   MEGJEGYZÉS: A halláskárosodás elkerülése érdekében ne emelje túlzottan a hangerőt fejhallgató használatakor.
2. SETUP MIC csatlakozó (Beállító mikrofon csatlakozó)
3. iPod/USB port (iPod/USB port)
4. HDMI7 (AUX1)
5. AUX1 INPUT csatlakozók (AUX1 BEMENET csatlakozók)
6. SETUP gomb (Beállítás gomb)
7. ENTER gomb (Enter gomb)
8. Kurzor gombok ( )
9. BACK gomb (Vissza gomb)
10. Alkijelző
11. Dynamic Volume gomb (DYNAMIC VOL) (Dinamikus hangerő gomb)
12. M-DAX gomb/jelző
13. PURE DIRECT gomb/jelző (Tiszta direkt gomb/jelző)
14. DYNAMIC EQ gomb (Dinamikus EQ gomb)
15. SOUND MODE gombok (Hangmód gombok)
    • MOVIE gomb (Mozi gomb)
    • MUSIC gomb (Zene gomb)
    • GAME gomb (Játék gomb)
16. Audyssey DSX® gomb (A-DSX)
17. Speaker A/B switching gomb (SPKR A/B) (Hangszóró A/B váltó gomb)
18. HDMI OUT gomb (HDMI KIMENET gomb)
19. DISPLAY gomb (Kijelző gomb)
20. STATUS gomb (Állapot gomb)
21. ZONE SELECT gomb (Zóna választó gomb)
22. ZONE2 ON/OFF gomb (2. zóna BE/KI gomb)
23. ZONE3 ON/OFF gomb (3. zóna BE/KI gomb)

Fő kijelző

Fő kijelző
A bemeneti forrás neve, a hangmód, a beállítási értékek és egyéb információk itt jelennek meg.

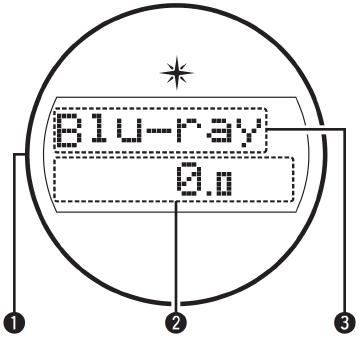

Szabványos kijelző

1. Fény megvilágítás
   Amikor a készülék be van kapcsolva, a környező terület kék színnel világít. A beállítások módosíthatók, így a fény nem kapcsol be.
2. Fő hangerő jelző
3. Bemeneti forrás jelző
   A jelenleg kiválasztott bemeneti forrás neve jelenik meg. Ha a bemeneti forrás nevét a menü "Source Rename" (Forrás átnevezése) pontjában módosították, akkor a módosítás utáni bemeneti forrás neve jelenik meg.

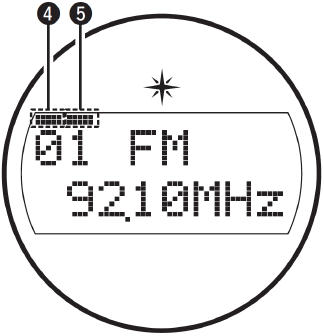

Tuner kijelző

Ezek a vétel feltételeinek megfelelően világítanak, amikor a bemeneti forrás "FM"-re van állítva.

4. Akkor világít, ha az adás megfelelően van hangolva.
5. FM módban akkor világít, ha sztereó adást fog.

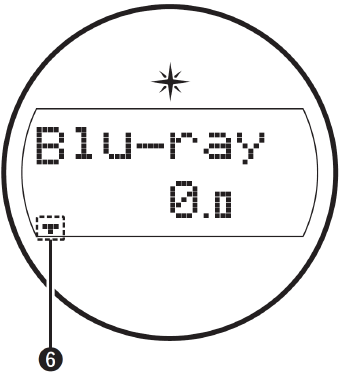

Elalváskapcsoló jelző

6. Akkor világít, ha az elalváskapcsoló mód van kiválasztva.

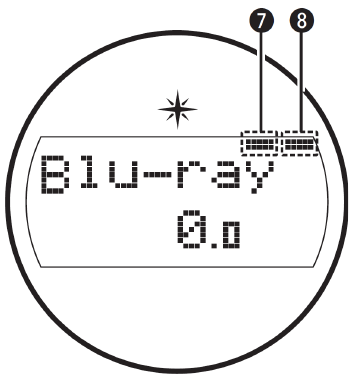

ZONE2/ZONE3 bekapcsolásjelző

7. Akkor világít, ha a ZONE2 (külön helyiség) be van kapcsolva.
8. Akkor világít, ha a ZONE3 (külön helyiség) be van kapcsolva.

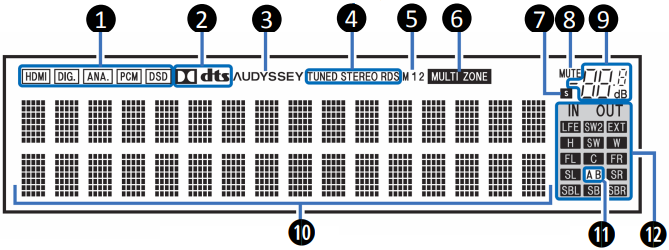

Alkijelző

1. Bemeneti jel jelzők
   A megfelelő jelzőfény a bemeneti jelnek megfelelően világít.
2. Dekóder jelzők
   Ezek akkor világítanak, ha Dolby vagy DTS jeleket adnak be, vagy amikor a Dolby vagy DTS dekóder fut.
3. Audyssey ® jelző
   Akkor világít, ha a "MultEQ ® XT32", "Dynamic EQ" (Dinamikus EQ), "Dynamic Volume" (Dinamikus hangerő), "Audyssey DSX ® " vagy "Audyssey LFC
4. Tuner vételi mód jelzők
   Ezek a vétel feltételeinek megfelelően világítanak, amikor a bemeneti forrás "HD Radio"-ra van állítva.
   TUNED (Hangolt): Akkor világít, ha az adás megfelelően van hangolva.
   STEREO: Akkor világít, ha FM sztereó adást fog.
5. Monitor kimenet jelző
   Ezek a HDMI monitor kimeneti beállításának megfelelően világítanak. Ha "Auto(Dual)" értékre van állítva, a jelzők a csatlakozási állapotnak megfelelően világítanak.
6. MULTI ZONE jelző (Többzónás jelző)
   Akkor világít, ha a ZONE2 vagy ZONE3 (külön helyiség) be van kapcsolva.
7. Elalváskapcsoló jelző
   Akkor világít, ha az elalváskapcsoló mód van kiválasztva.
8. MUTE jelző (Némítás jelző)
   Ez villog, amíg a hang el van némítva. link,
9. Hangerő jelző
10. Információs kijelző
    A bemeneti forrás neve, a hangmód, a beállítási értékek és egyéb információk itt jelennek meg.
11. Első hangszóró jelző
    Ez az első A és B hangszórók beállításának megfelelően világít.
12. Bemeneti/kimeneti jelcsatorna jelzők
    A bemeneti/kimeneti jelek csatornája a "Channel Indicators" (Csatorna jelzők) beállításának megfelelően jelenik meg.

• Ha a "Channel Indicators" (Csatorna jelzők) "Output" (Kimenet) értékre van állítva (alapértelmezett) Ezek akkor világítanak, ha hangjelek érkeznek a hangszórókból.
• Ha a "Channel Indicators" (Csatorna jelzők) "Input" (Bemenet) értékre van állítva Ezek a bemeneti jeleket tartalmazó csatornáknak megfelelően világítanak.

HD Audio források lejátszásakor az EXT jelző akkor világít, ha egy kiterjesztett csatornáról (az első, a középső, a térhatású, a hátsó térhatású, az első magassági, az első széles vagy az LFE csatornán kívüli csatornáról) érkezik jel.

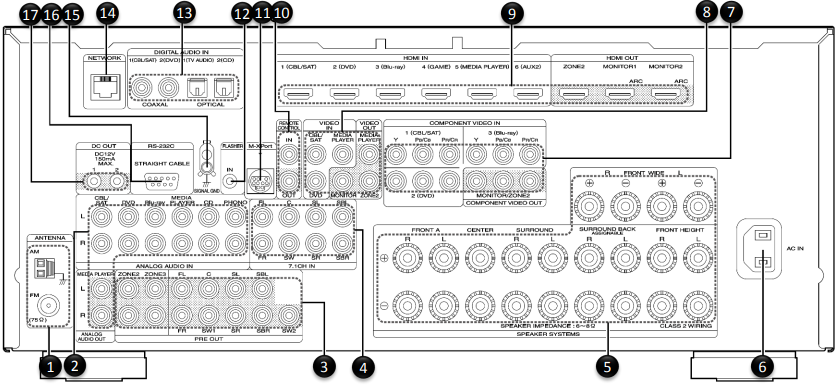

Hátlap

1. FM/AM antenna csatlakozó (ANTENNA)
2. Analóg audio csatlakozók
   (ANALOG AUDIO IN/ANALOG AUDIO OUT) (Analóg audio bemenet/analóg audio kimenet)
3. PRE OUT csatlakozók (Előerősítő kimenet csatlakozók)
4. 7.1ch bemeneti csatlakozók (7.1CH IN)
5. Hangszóró csatlakozók (SPEAKER SYSTEMS) (Hangszóró rendszerek)
6. AC bemenet (AC IN)
7. Komponens video csatlakozók
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT) (Komponens video bemenet/komponens video kimenet)
8. Video csatlakozók (VIDEO IN/VIDEO OUT) (Video bemenet/video kimenet)
9. HDMI csatlakozók
10. REMOTE CONTROL csatlakozók (Távirányító csatlakozók)
11. M-XPort csatlakozó
12. FLASHER IN csatlakozó
    Akkor használatos, ha egy vezérlődobozt vagy más hasonló vezérlőeszközt használ az egység vezérléséhez.
13. Digitális audio csatlakozók
    (DIGITAL AUDIO IN) (Digitális audio bemenet)
14. Hálózati csatlakozó (NETWORK)
15. SIGNAL GND csatlakozó (Jel GND csatlakozó)
16. RS-232C csatlakozó
17. DC OUT csatlakozók
    MEGJEGYZÉS
    Ne érintse meg a hátlapon lévő csatlakozók belső tűit.
    Az elektrosztatikus kisülés maradandó károsodást okozhat az egységben.

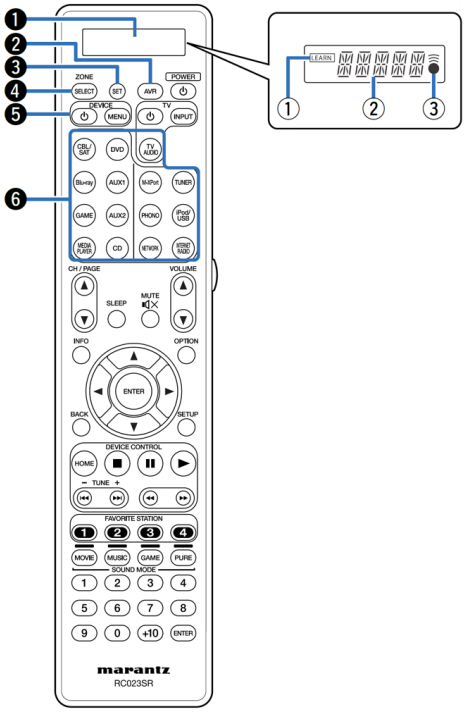

Távirányító

1. Kijelző
   1. LEARN (TANULÁS) jelzőfény
      Ez akkor világít, amikor a távirányító tanulási funkcióját állítja be.
   2. Információs kijelző
   • Ez az "AVR" feliratot jeleníti meg, amikor ezt az egységet használja.
   • Ez a bemeneti forrás nevét jeleníti meg, amikor egy külső eszközt használ.
   • Ez a "TV" feliratot jeleníti meg, amikor a TV-t használja.
   3. Jelzőfény
      Ez akkor világít, amikor a távirányító jeleket küld.
2. AVR működtető gomb
   Amikor előre beállított kódok vannak regisztrálva a távirányítóhoz, nyomja meg ezt a gombot, majd működtesse a menüt az egységen.
3. SET (BEÁLLÍTÁS) gomb
   Ez a távirányító különböző beállításaihoz használatos.

• "Külső eszközök működtetése a távirányítóval" ("Operating external devices with the remote control unit").
• "Tanulási funkció működtetése" ("Operating learning function").
• "A háttérvilágítás beállítása" ("Setting the back light").
• "A távirányítóval használt zóna megadása" ("Specifying the zone used with the remote control unit").

4. ZONE SELECT (ZÓNA VÁLASZTÁS) gomb
   Ezekkel válthatja a zónát (MAIN ZONE (FŐ ZÓNA), ZONE2 (2. ZÓNA), ZONE3 (3. ZÓNA)), amelyet a távirányítóval működtet.

• "Lejátszás a ZONE2/ZONE3 (2./3. ZÓNÁBAN)" ("Playback in ZONE2/ZONE3").
• "Menü műveletek" ("Menu operations")

5. Eszköz működtető gombok (DEVICE ON/OFF (ESZKÖZ BE/KI) / DEVICE MENU (ESZKÖZ MENÜ))
   Ezek be-/kikapcsolják a külső eszközök áramellátását, és előhívják a menüket.
   Az előre beállított kódokat regisztrálni kell a gombok használatához.
6. Bemeneti forrás választó gombok
   Ezekkel választhatja ki a bemeneti forrást.

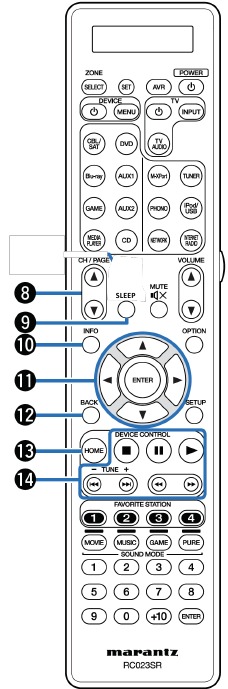

8. Csatorna/oldal kereső gombok (CH/PAGE )
   Ezekkel választhatja ki az előre beállított rádióállomásokat, vagy válthat az oldalak között.
9. SLEEP (ALVÁS) gomb
   Ez beállítja az elalváskapcsolót.
10. Információs gomb (INFO)
    Ez megjeleníti az állapotinformációkat a TV képernyőjén.
11. Kurzor gombok ( )
    Ezekkel választhatja ki az elemeket.
12. BACK (VISSZA) gomb
    Ez visszatér az előző képernyőre.
13. HOME (FŐOLDAL) gomb
    Ez a Kezdőképernyőre (Főképernyőre) viszi, amikor a bemeneti forrás Online Music (Online Zene) vagy iPod/USB.
14. Eszköz vezérlő gombok
    Ezek a lejátszással kapcsolatos műveleteket végzik.

• Ugrás gombok ( )
• "Play" (Lejátszás) gomb ( )
• Keresés gombok ( )
• "Pause" (Szünet) gomb ( )
• "Stop" (Leállítás) gomb ( )

Felhangolás / Lehangolás gombok (TUNE +, –)
Ezekkel választhatja ki az FM vagy AM adást.

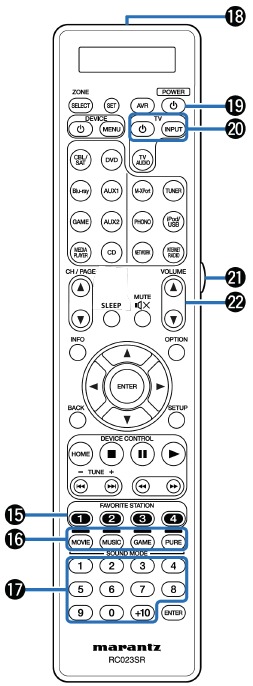

15. FAVORITE STATION (KEDVENC ÁLLOMÁS) gombok (1 – 4)
    Ezekkel egyetlen gombnyomással előhívhatja a regisztrált rádióállomásokat és tartalmakat
16. SOUND MODE (HANGMÓD) gombok
    Ezekkel választhatja ki a hangmódot.

• MOVIE (MOZI) gomb
• MUSIC (ZENE) gomb
• GAME (JÁTÉK) gomb
• PURE (TISZTA) gomb

17. Szám gombok
    Ezekkel adhat meg számokat az egységbe.
18. Távirányító jeladó
    Ez továbbítja a jeleket a távirányítóról.
19. POWER (BEKAPCSOLÁS) gomb
    Ez be-/kikapcsolja az áramellátást.
20. TV működtető gombok (TV X / TV MENU (TV MENÜ) / TV INPUT (TV BEMENET))
    Ezek be-/kikapcsolják a TV-t, váltják a TV bemenetét és előhívják a menüket.
    Az előre beállított kódokat regisztrálni kell a gombok használatához."
21. Light (Fény) gomb
    Ez bekapcsolja a háttérvilágítást kb. 2 másodpercre.
22. VOLUME ( hangerő) gombok ( )
    Ezekkel állíthatja be a hangerőt

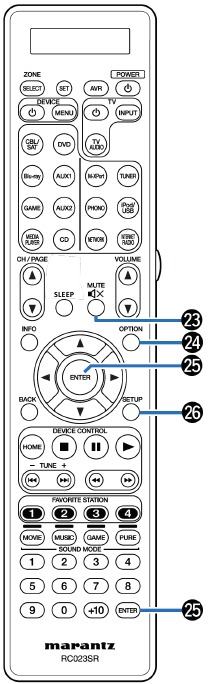

23. MUTE (NÉMÍTÁS) gomb.
    Ez elnémítja a kimeneti hangot.
24. OPTION (OPCIÓ) gomb
    Ez megjeleníti az opciós menüt a TV képernyőjén.
25. ENTER (ENTER) gomb
    Ez meghatározza a kiválasztást.
26. SETUP (BEÁLLÍTÁS) gomb.
    Ez megjeleníti a menüt a TV képernyőjén.

Visszaállítás

Készítsen biztonsági másolatot a beállításokról a mikroprocesszor visszaállítása előtt. A legtöbb beállítás visszaáll az alapértelmezett gyári értékekre az eljárás végrehajtása után. Ez azt jelenti, hogy az összes beállítási adat teljesen elveszik, ha korábban nem mentette el.

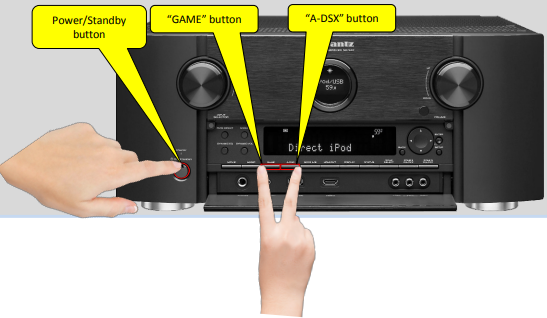

Visszaállítási eljárás:
Kikapcsolt állapotban tartsa lenyomva az "A-DSX" gombot, a "GAME" (JÁTÉK) gombot és a "POWER" (BEKAPCSOLÁS) gombot egyszerre az AVR-en néhány másodpercig, amíg az "INITIALIZED" (INITIALIZÁLVA) meg nem jelenik az AVR kijelzőjén

A mikro visszaállítása egy olyan eljárás, amellyel "újraindítják" a mikroprocesszort, hogy helyreállítsák a normál működését, amikor az ideiglenesen lefagy, zárolódik vagy szabálytalanul viselkedik. A mikroprocesszor visszaállítása törli az összes mentett beállítást, amelyet korábban beprogramozott az egységbe. A mikroprocesszor teljesítményét befolyásoló problémák:

• Statikus elektromosság
• Áramlökés egy bemeneten keresztül

A mikroprocesszor visszaállítása előtt;

• Gondosan ellenőrizze az összes csatlakozást
• Ellenőrizze a beállítási hibákat
• Készítsen biztonsági másolatot a beállításokról. Érdemes lehet leírni a kívánt beállításokat is, hogy könnyebben beállíthassa az AVR-t a visszaállítás után.

Megjegyzés: A Web (Böngésző) vezérlő funkció használható a beállítások biztonsági mentésére egy konfigurációs fájl merevlemezre mentésével. Ehhez a funkcióhoz a következő webböngészők egyikének használatát javasoljuk: Internet Explorer 10 és újabb, Mozilla Firefox 24 és újabb, Google Chrome 29 és újabb, valamint Safari 5.x és újabb.

Megjegyzés: Ha egy telepítő állította be a rendszert, először vegye fel a kapcsolatot a telepítővel, hogy megtudja, vissza tudja-e állítani, majd újra be tudja-e állítani a rendszert, mivel lehetnek olyan speciális EQ kalibrációk (Audyssey), amelyeket a telepítőnek el kell végeznie.

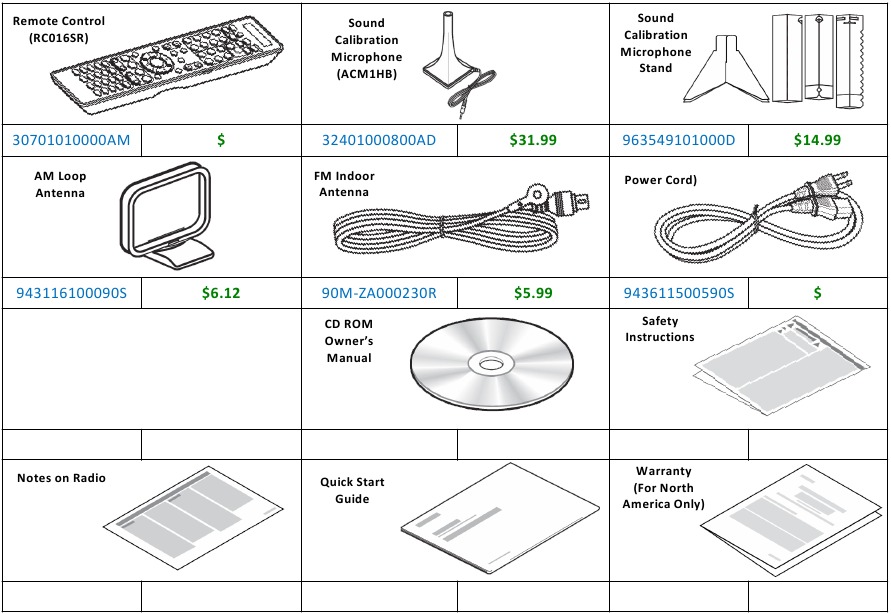

Tartozékok
