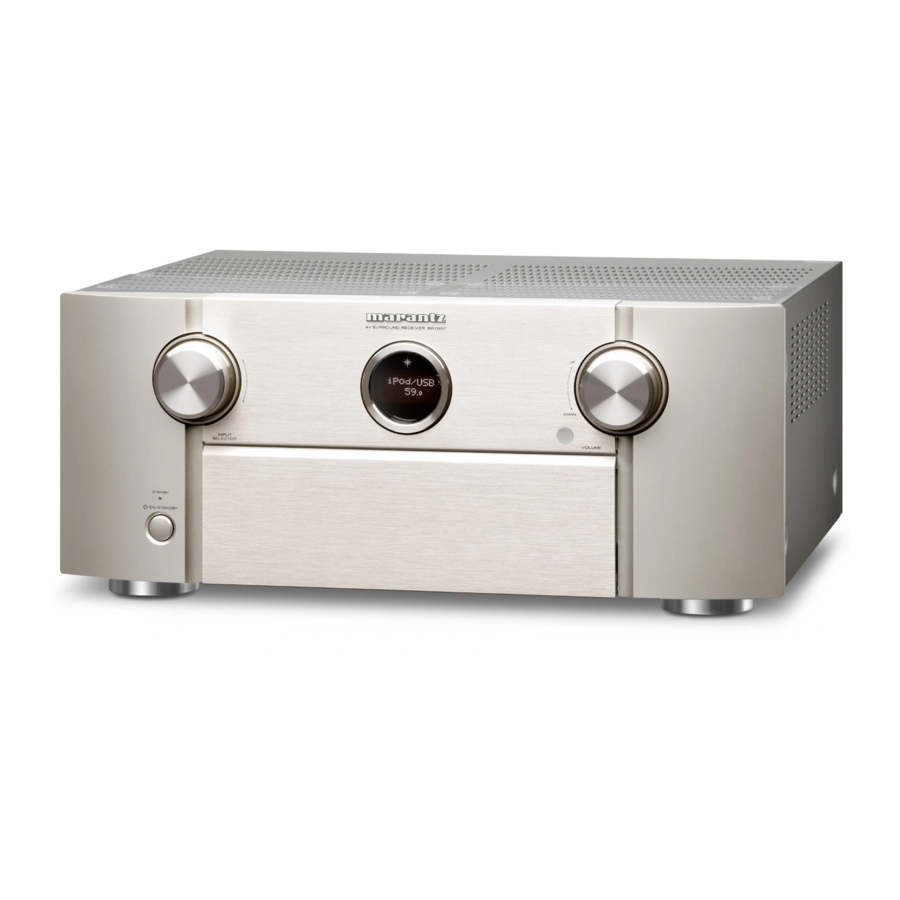

Marantz SR7007 - Integroitu verkko AV-vastaanottimen käyttöohje

Etupaneeli

1. Virran käyttönuppi ( )
   Käytetään PÄÄVYÖHYKKEEN (huone, jossa tämä laite sijaitsee) virran kytkemiseen päälle/pois (valmiustila).
2. Virran merkkivalo
   Tämä palaa seuraavasti virran tilan mukaan:

• Pois: Virta päällä
• Punainen: Normaali valmiustila
• Oranssi:
• Kun "HDMI Pass Through" on asetettu "On" (Päällä)
• Kun "HDMI Control" on asetettu "On" (Päällä)
• Kun "IP Control" on asetettu "Always On" (Aina päällä)

3. INPUT SELECTOR -nuppi (Tulovalitsin)
   Tämä valitsee tulolähteen.
4. Päänäyttö
   Tämä näyttää erilaisia tietoja.
5. Kaukosäätimen tunnistin
   Tämä vastaanottaa signaaleja kaukosäätimestä.
6. VOLUME -nuppi (Äänenvoimakkuus)
   Tämä säätää äänenvoimakkuutta.
7. Ovi
   Kun käytät painikkeita ja/tai liittimiä oven takana, paina oven alareunaa avataksesi sen. Varo, ettet jää sormiasi väliin, kun suljet oven.


Ovi auki

1. Kuulokeliitäntä (PHONES)
   Kun kuulokkeet on kytketty tähän liitäntään, ääntä ei enää toisteta kytketyistä kaiuttimista.
   HUOMAUTUS: Kuulovaurioiden välttämiseksi älä nosta äänenvoimakkuutta liian suureksi, kun käytät kuulokkeita.
2. SETUP MIC -liitäntä (Asetusmikrofoni)
3. iPod/USB -portti
4. HDMI7 (AUX1)
5. AUX1 INPUT -liittimet (AUX1 Tulo)
6. SETUP -painike (Asetukset)
7. ENTER -painike (Valitse)
8. Kohdistinpainikkeet ( )
9. BACK -painike (Takaisin)
10. Alinäyttö
11. Dynamic Volume -painike (DYNAMIC VOL) (Dynaaminen äänenvoimakkuus)
12. M-DAX -painike/merkkivalo
13. PURE DIRECT -painike/merkkivalo
14. DYNAMIC EQ -painike (Dynaaminen taajuuskorjain)
15. SOUND MODE -painikkeet (Äänitila)
    • MOVIE -painike (Elokuva)
    • MUSIC -painike (Musiikki)
    • GAME -painike (Peli)
16. Audyssey DSX® -painike (A-DSX)
17. Speaker A/B switching button (SPKR A/B) (Kaiutin A/B -kytkin)
18. HDMI OUT -painike (HDMI Ulostulo)
19. DISPLAY -painike (Näyttö)
20. STATUS -painike (Tila)
21. ZONE SELECT -painike (Vyöhykkeen valinta)
22. ZONE2 ON/OFF -painike (VYÖHYKE2 PÄÄLLE/POIS)
23. ZONE3 ON/OFF -painike (VYÖHYKE3 PÄÄLLE/POIS)

Päänäyttö

Päänäyttö
Tulolähteen nimi, äänitila, asetusarvot ja muut tiedot näytetään tässä.

Vakiokuva

1. Valaistus
   Kun tämän laitteen virta kytketään päälle, ympäröivä alue valaistaan sinisellä. Asetuksia voidaan muuttaa niin, että valo ei syty.
2. Päääänenvoimakkuuden ilmaisin
3. Tulolähteen ilmaisin
   Tällä hetkellä valittu tulolähteen nimi näytetään. Jos tulolähteen nimeä on muutettu valikon "Source Rename" (Lähteen nimeäminen) -kohdassa, muutoksen jälkeinen tulolähteen nimi näytetään.

Virittimen näyttö

Nämä syttyvät vastaanotto-olosuhteiden mukaan, kun tulolähteeksi on asetettu "FM".

4. Syttyy, kun lähetys on viritetty oikein.
5. FM-tilassa tämä syttyy, kun vastaanotetaan stereolähetyksiä.

Uniajastimen ilmaisin

6. Tämä syttyy, kun uniajastintila on valittu.

ZONE2/ZONE3 virran merkkivalo

7. Tämä syttyy, kun ZONE2 (erillinen huone) -virta on kytketty päälle.
8. Tämä syttyy, kun ZONE3 (erillinen huone) -virta on kytketty päälle

Alinäyttö

1. Tulosignaalin ilmaisimet
   Vastaava ilmaisin syttyy tulosignaalin mukaan.
2. Dekooderi-ilmaisimet
   Nämä syttyvät, kun Dolby- tai DTS-signaaleja syötetään tai kun Dolby- tai DTS-dekooderi on käynnissä.
3. Audyssey ® -ilmaisin
   Tämä syttyy, kun "MultEQ ® XT32", "Dynamic EQ" (Dynaaminen taajuuskorjain), "Dynamic Volume" (Dynaaminen äänenvoimakkuus), "Audyssey DSX ® " tai "Audyssey LFC
4. Virittimen vastaanottotilan ilmaisimet
   Nämä syttyvät vastaanotto-olosuhteiden mukaan, kun tulolähteeksi on asetettu "HD Radio".
   TUNED: Syttyy, kun lähetys on viritetty oikein.
   STEREO: Syttyy, kun vastaanotetaan FM-stereolähetyksiä.
5. Monitorin ulostulon ilmaisin
   Nämä syttyvät HDMI-monitorin ulostuloasetuksen mukaan. Kun asetukseksi on valittu "Auto(Dual)", ilmaisimet syttyvät yhteystilan mukaan.
6. MULTI ZONE -ilmaisin (MONIVYÖHYKE)
   Tämä syttyy, kun ZONE2 tai ZONE3 (erillinen huone) -virta on kytketty päälle.
7. Uniajastimen ilmaisin
   Tämä syttyy, kun uniajastintila on valittu.
8. MUTE -ilmaisin (Mykistys)
   Tämä vilkkuu, kun ääni on mykistetty. link,
9. Äänenvoimakkuuden ilmaisin
10. Tietonäyttö
    Tulolähteen nimi, äänitila, asetusarvot ja muut tiedot näytetään tässä.
11. Etukaiuttimen ilmaisin
    Tämä syttyy etu-A- ja B-kaiuttimien asetuksen mukaan.
12. Tulo-/ulostulosignaalin kanavien ilmaisimet
    Tulo-/ulostulosignaalien kanava näytetään "Channel Indicators" (Kanavien ilmaisimet) -kohdassa määritetyn asetuksen mukaan.

• Kun "Channel Indicators" (Kanavien ilmaisimet) -asetukseksi on valittu "Output" (Ulostulo) (Oletus) Nämä syttyvät, kun äänisignaaleja toistetaan kaiuttimista.
• Kun "Channel Indicators" (Kanavien ilmaisimet) -asetukseksi on valittu "Input" (Tulo) Nämä syttyvät vastaaville kanaville, jotka sisältävät tulosignaaleja.

Kun toistetaan HD Audio -lähteitä, EXT-ilmaisin syttyy, kun signaali syötetään laajennuskanavasta (muu kanava kuin etu-, keski-, surround-, surround back-, etukorkeus-, etuleveys- tai LFE-kanava).

Takapaneeli

1. FM/AM-antenniliitin (ANTENNA)
2. Analogiset ääniliittimet
   (ANALOG AUDIO IN/ANALOG AUDIO OUT) (ANALOGINEN ÄÄNISISÄÄNTULO/ANALOGINEN ÄÄNIULOSTULO)
3. PRE OUT -liittimet (ESIVAHVISTIMEN ULOSTULO)
4. 7.1ch tuloliittimet (7.1CH IN) (7.1 KANAVAN TULO)
5. Kaiutinliittimet (SPEAKER SYSTEMS) (KAIUTINJÄRJESTELMÄT)
6. AC-tuloliitin (AC IN) (VAIHTOVIRTA)
7. Komponenttivideoliittimet
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT) (KOMPONENTTIVIDEO SISÄÄN/KOMPONENTTIVIDEO ULOS)
8. Videoliittimet (VIDEO IN/VIDEO OUT) (VIDEO SISÄÄN/VIDEO ULOS)
9. HDMI-liittimet
10. REMOTE CONTROL -liittimet (KAUKOSÄÄDIN)
11. M-XPort -liitin
12. FLASHER IN -liitäntä (VILKKU SISÄÄN)
    Käytetään, kun käytetään ohjauslaatikkoa tai muita vastaavia ohjauslaitteita tämän laitteen ohjaamiseen.
13. Digitaaliset ääniliittimet
    (DIGITAL AUDIO IN) (DIGITAALINEN ÄÄNISISÄÄNTULO)
14. Verkkoliitin (NETWORK) (VERKKO)
15. SIGNAL GND -liitin (SIGNAALIN MAA)
16. RS-232C -liitin
17. DC OUT -liitännät (TASAVIRTA ULOS)
    HUOMAUTUS
    Älä koske takapaneelin liittimien sisempiin nastoihin.
    Sähköstaattinen purkaus voi aiheuttaa pysyviä vaurioita laitteelle.

Kaukosäädin

1. Näyttö (Display)
   1. LEARN-merkkivalo
      Tämä syttyy, kun kaukosäätimen oppimistoiminto on asetettu.
   2. Tietonäyttö (Information display)
   • Tämä näyttää "AVR", kun tätä laitetta käytetään.
   • Tämä näyttää tulolähteen nimen, kun ulkoista laitetta käytetään.
   • Tämä näyttää "TV", kun televisiota käytetään.
   3. Merkkivalo (Indicator)
      Tämä syttyy, kun signaaleja lähetetään kaukosäätimestä.
2. AVR-käyttöpainike (AVR operation button)
   Kun esiasetuskoodit on rekisteröity kaukosäätimeen, paina tätä painiketta ja käytä sitten laitteen valikkoa.
3. SET-painike (SET button)
   Tätä käytetään kaukosäätimen eri asetuksiin.

• "Ulkoisten laitteiden käyttäminen kaukosäätimellä".
• "Oppimistoiminnon käyttäminen".
• "Taustavalon asettaminen".
• "Kaukosäätimellä käytettävän vyöhykkeen määrittäminen".

4. ZONE SELECT -painike (ZONE SELECT button)
   Nämä vaihtavat vyöhykkeen (MAIN ZONE, ZONE2, ZONE3), jota käytetään kaukosäätimellä.

• "Toisto ZONE2/ZONE3:ssa".
• "Valikkotoiminnot"

5. Laitteen käyttöpainikkeet (DEVICE ON/OFF / DEVICE MENU)
   Nämä kytkevät ulkoisten laitteiden virran päälle/pois ja avaavat valikot.
   Esiasetuskoodit on rekisteröitävä, jotta näitä painikkeita voidaan käyttää.
6. Tulolähteen valintapainikkeet (Input source select buttons)
   Nämä valitsevat tulolähteen.

8. Kanava-/sivuhakupainikkeet (CH/PAGE )
   Nämä valitsevat esiasetuksiin rekisteröidyt radioasemat tai vaihtavat sivuja.
9. SLEEP-painike (SLEEP button)
   Tämä asettaa uniajastimen.
10. Tietopainike (INFO)
    Tämä näyttää tilatiedot TV-ruudulla.
11. Kohdistinpainikkeet ( )
    Nämä valitsevat kohteita.
12. BACK-painike (BACK button)
    Tämä palaa edelliseen näyttöön.
13. HOME-painike (HOME button)
    Tämä vie sinut aloitusnäyttöön (ylänäyttöön), kun tulolähde on Online Music tai iPod/USB.
14. Laitteen ohjauspainikkeet (Device control buttons)
    Nämä suorittavat toistoon liittyviä toimintoja.

• Väliinjättöpainikkeet (Skip buttons) ( )
• Toistopainike (Play button) ( )
• Hakupainikkeet (Search buttons) ( )
• Tauko-painike (Pause button) ( )
• Pysäytyspainike (Stop button) ( )

Virityksen ylös / Virityksen alas -painikkeet (TUNE +, –)
Nämä valitsevat joko FM- tai AM-lähetyksen.

15. SUOSIKKI-ASEMA-painikkeet (FAVORITE STATION buttons) (1 – 4)
    Yhdellä näppäimen painalluksella voit avata rekisteröityjä radioasemia ja sisältöjä
16. ÄÄNITILAPAINIKKEET (SOUND MODE buttons)
    Nämä valitsevat äänitilan.

• MOVIE-painike (MOVIE button)
• MUSIC-painike (MUSIC button)
• GAME-painike (GAME button)
• PURE-painike (PURE button)

17. Numeropainikkeet (Number buttons)
    Nämä syöttävät numeroita laitteeseen.
18. Kaukosäätimen signaalilähetin (Remote control signal transmitter)
    Tämä lähettää signaaleja kaukosäätimestä.
19. POWER-painike (POWER button)
    Tämä kytkee virran päälle/pois.
20. TV-käyttöpainikkeet (TV X / TV MENU / TV INPUT)
    Nämä kytkevät television virran päälle/pois, vaihtavat TV-tuloa ja avaavat valikot.
    Esiasetuskoodit on rekisteröitävä, jotta näitä painikkeita voidaan käyttää."
21. Valopainike (Light button)
    Tämä kytkee taustavalon päälle noin 2 sekunniksi.
22. ÄÄNENVOIMAKKUUS-painikkeet (VOLUME buttons) ( )
    Nämä säätävät äänenvoimakkuutta
23. MUTE-painike (MUTE button).
    Tämä mykistää äänilähdön.
24. OPTION-painike (OPTION button)
    Tämä näyttää valikkoasetukset TV-ruudulla.
25. ENTER-painike (ENTER button)
    Tämä määrittää valinnan.
26. SETUP-painike (SETUP button).
    Tämä näyttää valikon TV-ruudulla.

Nollaus

Varmuuskopioi asetukset ennen mikroprosessorin nollaamista. Useimmat asetukset palautetaan tehdasasetuksiin tämän toimenpiteen suorittamisen jälkeen. Tämä tarkoittaa, että kaikki asetustiedot menetetään kokonaan, jos niitä ei ole aiemmin tallennettu.

Nollausmenettely:
Kun virta on katkaistu, pidä "A-DSX"-painiketta, "GAME"-painiketta ja "POWER"-painiketta samanaikaisesti painettuna AVR:ssä muutaman sekunnin ajan, kunnes "INITIALIZED" (alustettu) tulee näkyviin AVR:n näytölle.

Mikron nollaus on toimenpide, jota käytetään mikroprosessorin "uudelleenkäynnistämiseen" sen normaalin toiminnan palauttamiseksi, kun se tilapäisesti jumiutuu, lukittuu tai käyttäytyy arvaamattomasti. Mikroprosessorin nollaaminen poistaa kaikki tallennetut asetukset, jotka olet aiemmin ohjelmoinut laitteeseen. Mikroprosessorin suorituskykyyn vaikuttavat ongelmat:

• Staattisen sähkön isku
• Virtapiikki tulon kautta

Ennen mikroprosessorin nollaamista;

• Tarkista kaikki liitännät huolellisesti
• Tarkista asennusvirheet
• Varmuuskopioi asetuksesi. Voit myös kirjoittaa muistiin haluamasi asetukset, jotta AVR:n asettaminen nollauksen jälkeen olisi helpompaa.

Huomautus: Web (selain) -ohjaustoimintoa voidaan käyttää asetusten varmuuskopiointiin tallentamalla määritystiedosto kiintolevylle. Tätä ominaisuutta varten suosittelemme käyttämään jotakin seuraavista selaimista: Internet Explorer 10 ja uudemmat, Mozilla Firefox 24 ja uudemmat, Google Chrome 29 ja uudemmat sekä Safari 5.x ja uudemmat.

Huomautus: Jos asentaja on asentanut järjestelmäsi, ota ensin yhteyttä asentajaan ja kysy, voivatko he nollata ja asentaa järjestelmäsi uudelleen, koska asentajan on ehkä suoritettava tiettyjä EQ-kalibrointeja (Audyssey).
