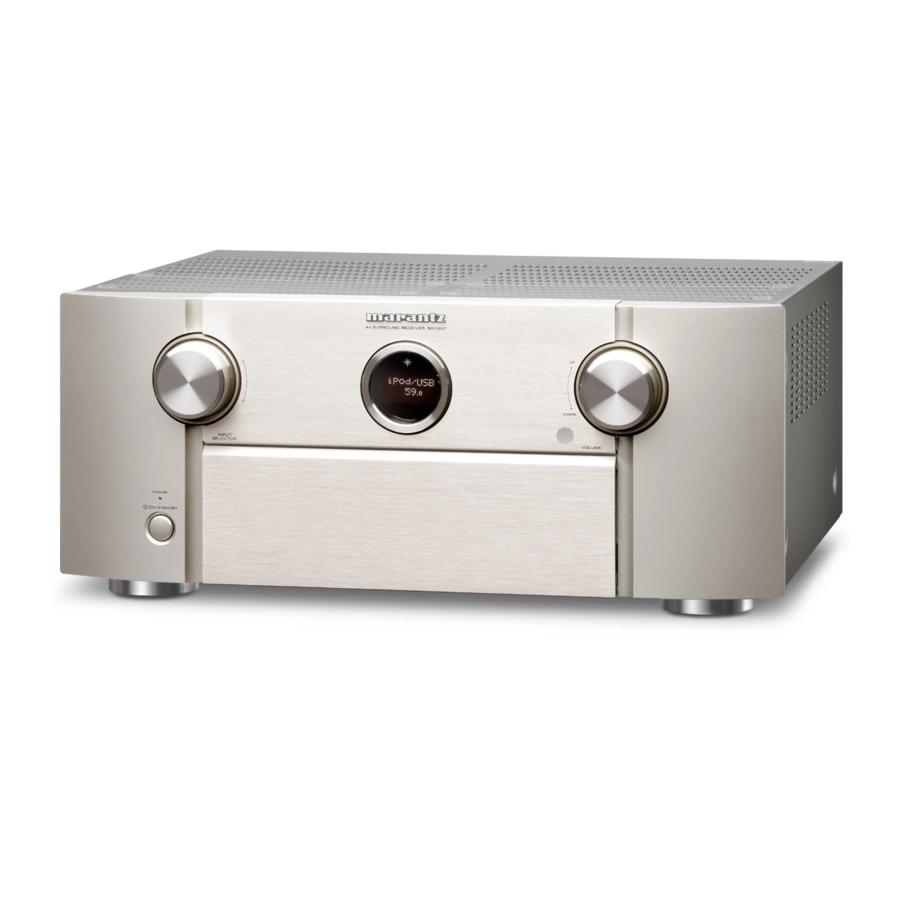

Marantz SR7007 - Manuali i Integruar i Marrësit AV të Rrjetit

Paneli i Përparmë

1. Butoni i operimit të energjisë ( )
   Përdoret për të ndezur/fikur (në gatishmëri) energjinë e ZONËS KRYESORE (dhoma ku ndodhet kjo njësi).
2. Treguesi i energjisë
   Ky ndriçon si më poshtë sipas statusit të energjisë:

• Fikur: Energjia ndezur
• E kuqe: Gatishmëri normale
• Portokalli:
• Kur "HDMI Pass Through" është vendosur në "On" (Ndezur)
• Kur "HDMI Control" është vendosur në "On" (Ndezur)
• Kur "IP Control" është vendosur në "Always On" (Gjithmonë Ndezur)

3. Çelësi i ZGJEDHËSIT TË HYRJES
   Ky zgjedh burimin e hyrjes.
4. Ekrani kryesor
   Ky shfaq informacione të ndryshme.
5. Sensori i telekomandës
   Ky merr sinjale nga njësia e telekomandës.
6. Çelësi i VËLLIMIT
   Ky rregullon nivelin e volumit.
7. Dera
   Kur përdorni butona dhe/ose lidhës pas derës, shtypni fundin e derës për ta hapur. Kini kujdes të mos kapni gishtat kur mbyllni derën.


Me Derën e Hapur

1. Foleja e kufjeve (PHONES)
   Kur kufjet janë futur në këtë fole, audio nuk do të dalë më nga altoparlantët e lidhur.
   SHËNIM: Për të parandaluar humbjen e dëgjimit, mos e ngrini nivelin e volumit në mënyrë të tepruar kur përdorni kufje.
2. Foleja SETUP MIC
3. Porta iPod/USB
4. HDMI7 (AUX1)
5. Lidhësit AUX1 INPUT
6. Butoni SETUP
7. Butoni ENTER
8. Butonat e kursorit ( )
9. Butoni BACK
10. Nën-ekrani
11. Butoni i Volumit Dinamik (DYNAMIC VOL)
12. Butoni/treguesi M-DAX
13. Butoni/treguesi PURE DIRECT
14. Butoni DYNAMIC EQ
15. Butonat SOUND MODE (Modaliteti i Zërit)
    • Butoni MOVIE (Film)
    • Butoni MUSIC (Muzikë)
    • Butoni GAME (Loje)
16. Butoni Audyssey DSX® (A-DSX)
17. Butoni i ndërrimit të altoparlantëve A/B (SPKR A/B)
18. Butoni HDMI OUT
19. Butoni DISPLAY (Shfaq)
20. Butoni STATUS (Statusi)
21. Butoni ZONE SELECT (Zgjidh Zonën)
22. Butoni ZONE2 ON/OFF (ZONA2 Ndezur/Fikur)
23. Butoni ZONE3 ON/OFF (ZONA3 Ndezur/Fikur)

Ekrani Kryesor

Ekrani kryesor
Këtu shfaqet emri i burimit të hyrjes, modaliteti i zërit, vlerat e cilësimeve dhe informacione të tjera.

Ekrani standard

1. Ndriçimi i dritës
   Kur ndizet energjia e këtij pajisje, zona përreth ndriçohet me ngjyrë blu. Cilësimet mund të ndryshohen në mënyrë që drita të mos ndizet.
2. Treguesi i volumit master
3. Treguesi i burimit të hyrjes
   Shfaqet emri i burimit të hyrjes të zgjedhur aktualisht. Nëse emri i burimit të hyrjes është ndryshuar duke përdorur "Source Rename" (Riemërtimi i Burimit) në menunë, shfaqet emri i burimit të hyrjes pas ndryshimit.

Ekrani i tunerit

Këto ndriçojnë sipas kushteve të marrjes kur burimi i hyrjes është vendosur në "FM".

4. Ndizet kur transmetimi është akorduar siç duhet.
5. Në modalitetin FM, kjo ndizet kur merr transmetime stereo.

Treguesi i kohëmatësit të gjumit

6. Kjo ndizet kur zgjidhet modaliteti i gjumit.

Ekrani i ndezjes së energjisë ZONE2/ZONE3

7. Kjo ndizet kur ndizet energjia e ZONE2 (dhomë e veçantë).
8. Kjo ndizet kur ndizet energjia e ZONE3 (dhomë e veçantë).

Nën-Ekrani

1. Treguesit e sinjalit të hyrjes
   Treguesi përkatës do të ndriçojë në përputhje me sinjalin e hyrjes.
2. Treguesit e dekoderit
   Këto ndriçojnë kur futen sinjale Dolby ose DTS ose kur dekoderi Dolby ose DTS po funksionon.
3. Treguesi Audyssey ®
   Kjo ndizet kur "MultEQ ® XT32", "Dynamic EQ", "Dynamic Volume", "Audyssey DSX ® " ose "Audyssey LFC
4. Treguesit e modalitetit të marrjes së tunerit
   Këto ndriçojnë sipas kushteve të marrjes kur burimi i hyrjes është vendosur në "HD Radio".
   TUNED: Ndizet kur transmetimi është akorduar siç duhet.
   STEREO: Ndizet kur merr transmetime stereo FM.
5. Treguesi i daljes së monitorit
   Këto ndriçojnë sipas cilësimit të daljes së monitorit HDMI. Kur vendoset në "Auto(Dual)", treguesit ndriçojnë sipas statusit të lidhjes.
6. Treguesi MULTI ZONE
   Kjo ndizet kur ndizet energjia e ZONE2 ose ZONE3 (dhomë e veçantë).
7. Treguesi i kohëmatësit të gjumit
   Kjo ndizet kur zgjidhet modaliteti i gjumit.
8. Treguesi MUTE (Hesht)
   Kjo pulson ndërsa zëri është i heshtur. link,
9. Treguesi i volumit
10. Ekrani i informacionit
    Këtu shfaqet emri i burimit të hyrjes, modaliteti i zërit, vlerat e cilësimeve dhe informacione të tjera.
11. Treguesi i altoparlantit të përparmë
    Kjo ndizet sipas cilësimit të altoparlantëve të përparmë A dhe B.
12. Treguesit e kanalit të sinjalit të hyrjes/daljes
    Kanali për sinjalet e hyrjes/daljes shfaqet sipas cilësimit të konfiguruar për "Channel Indicators" (Treguesit e Kanalit).

• Kur "Channel Indicators" (Treguesit e Kanalit) është vendosur në "Output" (Dalje) (Parazgjedhur) Këto ndriçojnë kur sinjalet audio po dalin nga altoparlantët.
• Kur "Channel Indicators" (Treguesit e Kanalit) është vendosur në "Input" (Hyrje) Këto ndriçojnë në përputhje me kanalet që përfshijnë sinjalet e hyrjes.

Kur luani burime audio HD, treguesi EXT ndizet kur futet një sinjal nga një kanal zgjerimi (një kanal tjetër përveç kanalit të përparmë, qendror, rrethues, rrethues i pasmë, lartësia e përparme, i gjerë i përparmë ose kanali LFE).

Paneli i Pasëm

1. Terminali i antenës FM/AM (ANTENNA)
2. Lidhësit audio analog
   (ANALOG AUDIO IN/ANALOG AUDIO OUT)
3. Lidhësit PRE OUT
4. Lidhësit e hyrjes 7.1ch (7.1CH IN)
5. Terminalet e altoparlantëve (SPEAKER SYSTEMS)
6. Hyrja AC (AC IN)
7. Lidhësit e videos me komponentë
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT)
8. Lidhësit e videos (VIDEO IN/VIDEO OUT)
9. Lidhësit HDMI
10. Lidhësit REMOTE CONTROL (TELEKOMANDA)
11. Lidhësi M-XPort
12. Foleja FLASHER IN
    Përdoret kur përdorni një BOX kontrolli ose pajisje të tjera të tilla kontrolli për të kontrolluar këtë njësi.
13. Lidhësit audio dixhital
    (DIGITAL AUDIO IN)
14. Lidhësi i rrjetit (NETWORK)
15. Terminali SIGNAL GND
16. Lidhësi RS-232C
17. Folejat DC OUT
    SHËNIM
    Mos prekni kunjat e brendshme të lidhësve në panelin e pasmë.
    Shkarkimi elektrostatik mund të shkaktojë dëme të përhershme në njësi.

Telekomanda

1. Ekran
   1. Treguesi LEARN (MËSO)
      Ky ndizet kur vendoset funksioni i mësimit për njësinë e telekomandës.
   2. Shfaqja e informacionit
   • Ky shfaq "AVR" kur përdorni këtë njësi.
   • Ky shfaq emrin e burimit të hyrjes kur përdorni një pajisje të jashtme.
   • Ky shfaq "TV" kur përdorni TV.
   3. Treguesi
      Ky ndizet kur sinjalet dërgohen nga njësia e telekomandës.
2. Butoni i funksionimit të AVR
   Kur kodet e paracaktuara regjistrohen në njësinë e telekomandës, shtypni këtë buton dhe më pas përdorni menunë në njësi.
3. Butoni SET
   Ky përdoret për cilësime të ndryshme në njësinë e telekomandës.

• "Përdorimi i pajisjeve të jashtme me njësinë e telekomandës".
• "Përdorimi i funksionit të mësimit".
• "Vendosja e dritës së pasme".
• "Specifikimi i zonës së përdorur me njësinë e telekomandës".

4. Butoni ZONE SELECT (ZGJEDH ZONËN)
   Këto ndërrojnë zonën (ZONA KRYESORE, ZONE2, ZONE3) që përdoret përmes njësisë së telekomandës.

• "Riluajtja në ZONE2/ZONE3".
• "Veprimet e menysë"

5. Butonat e funksionimit të pajisjes (DEVICE ON/OFF (NDEZ/FIK PAJISJEN) / DEVICE MENU (MENUJA E PAJISJES))
   Këto ndezin/fikin energjinë e pajisjeve të jashtme dhe thërrasin menutë.
   Kodet e paracaktuara duhet të regjistrohen në mënyrë që të përdoren këto butona.
6. Butonat e zgjedhjes së burimit të hyrjes
   Këto zgjedhin burimin e hyrjes.

8. Butonat e kërkimit të kanalit/faqes (CH/PAGE )
   Këto zgjedhin stacionet radiofonike të regjistruara në paravendosje ose ndërrojnë faqet.
9. Butoni SLEEP (GJUMË)
   Ky vendos kohëmatësin e gjumit.
10. Butoni i informacionit (INFO)
    Ky shfaq informacionin e statusit në ekranin e televizorit.
11. Butonat e kursorit ( )
    Këto zgjedhin artikujt.
12. Butoni BACK (MBRAPSHT)
    Ky kthehet në ekranin e mëparshëm.
13. Butoni HOME (FILLIMI)
    Ky ju çon në ekranin Home (ekrani kryesor) kur burimi i hyrjes është Online Music (Muzikë në internet) ose iPod/USB.
14. Butonat e kontrollit të pajisjes
    Këto kryejnë veprime të lidhura me riprodhimin.

• Butonat e kalimit ( )
• Butoni "Play" (Luaj) ( )
• Butonat e kërkimit ( )
• Butoni "Pause" (Pauzë) ( )
• Butoni "Stop" (Ndalo) ( )

Butonat e akordimit lart / Akordimit poshtë (TUNE +, –)
Këto zgjedhin ose transmetimin FM ose transmetimin AM.

15. Butonat FAVORITE STATION (STACION I PREFERUAR) (1 – 4)
    Me një shtypje të vetme të këtyre, mund të thërrisni stacionet radiofonike dhe përmbajtjet e regjistruara
16. Butonat SOUND MODE (MËNYRA E ZËRIT)
    Këto zgjedhin mënyrën e zërit.

• Butoni MOVIE (FILM)
• Butoni MUSIC (MUZIKË)
• Butoni GAME (LOJË)
• Butoni PURE (E PASTËR)

17. Butonat numerikë
    Këto futin numra në njësi.
18. Transmetuesi i sinjalit të telekomandës
    Ky transmeton sinjale nga njësia e telekomandës.
19. Butoni POWER (NDEZJA)
    Ky ndez/fik energjinë.
20. Butonat e funksionimit të TV (TV X / TV MENU / TV INPUT)
    Këto ndezin/fikin energjinë e TV, ndërrojnë hyrjen e TV dhe thërrasin menutë.
    Kodet e paracaktuara duhet të regjistrohen në mënyrë që të përdoren këto butona."
21. Butoni Light (Dritë)
    Ky ndez dritën e pasme për afërsisht 2 sekonda.
22. Butonat VOLUME (VOLUMI) ( )
    Këto rregullojnë nivelin e volumit
23. Butoni MUTE (SHUARJA E ZËRIT).
    Ky e shuan zërin e daljes.
24. Butoni OPTION (OPSION)
    Ky shfaq menunë e opsioneve në ekranin e televizorit.
25. Butoni ENTER (HYRJE)
    Ky përcakton zgjedhjen.
26. Butoni SETUP (KONFIGURIMI).
    Ky shfaq menunë në ekranin e televizorit.

Rivendosja

Bëni një kopje rezervë të cilësimeve para se të rivendosni mikroprocesorin. Shumica e cilësimeve rivendosen në vlerat e paracaktuara të fabrikës pas kryerjes së kësaj procedure. Kjo do të thotë se të gjitha të dhënat e cilësimeve do të humbasin plotësisht nëse nuk ruhen paraprakisht.

Procedura e rivendosjes:
Me energjinë e fikur, mbani të shtypur butonin "A-DSX", butonin "GAME" (LOJË) dhe butonin "POWER" (NDEZJA) njëkohësisht në AVR për disa sekonda derisa "INITIALIZED" (INITIALIZUAR) të shfaqet në ekranin e AVR

Rivendosja e mikro është një procedurë që përdoret për të "rindezur" mikroprocesorin për të rivendosur funksionimin e tij normal kur ai ngrin përkohësisht, bllokohet ose sillet në mënyrë të çrregullt. Rivendosja e mikroprocesorit, fshin çdo cilësim të ruajtur që mund të keni programuar më parë në njësi. Çështjet që mund të ndikojnë në performancën e mikroprocesorit:

• Një goditje e elektricitetit statik
• Një rritje e rrymës përmes një hyrjeje

Para se të rivendosni mikroprocesorin;

• Kontrolloni me kujdes të gjitha lidhjet
• Kontrolloni për gabime konfigurimi
• Bëni një kopje rezervë të cilësimeve tuaja. Mund të dëshironi gjithashtu të shkruani cilësimet tuaja të preferuara për një detyrë më të lehtë të konfigurimit të AVR pas rivendosjes.

Shënim: Funksioni i Kontrollit të Uebit (Shfletuesit) mund të përdoret për të bërë një kopje rezervë të cilësimeve tuaja duke ruajtur një skedar konfigurimi në hard diskun tuaj. Për këtë funksion, ne rekomandojmë përdorimin e një prej shfletuesve të mëposhtëm të uebit: Internet Explorer 10 dhe më lart, Mozilla Firefox 24 dhe më lart, Google Chrome 29 dhe më lart dhe Safari 5.x dhe më lart.

Shënim: Nëse keni pasur një instalues që ka konfiguruar sistemin tuaj, ju lutemi së pari kontaktoni instaluesin tuaj për të parë nëse ata mund ta rivendosin dhe më pas ta konfigurojnë sistemin tuaj përsëri pasi mund të ketë kalibrime specifike të EQ (Audyssey) që instaluesi do të duhet të kryejë.
