Ozito TRP-650 - Bedienungsanleitung für Wasserförderpumpe

LIEFERUMFANG

TECHNISCHE DATEN

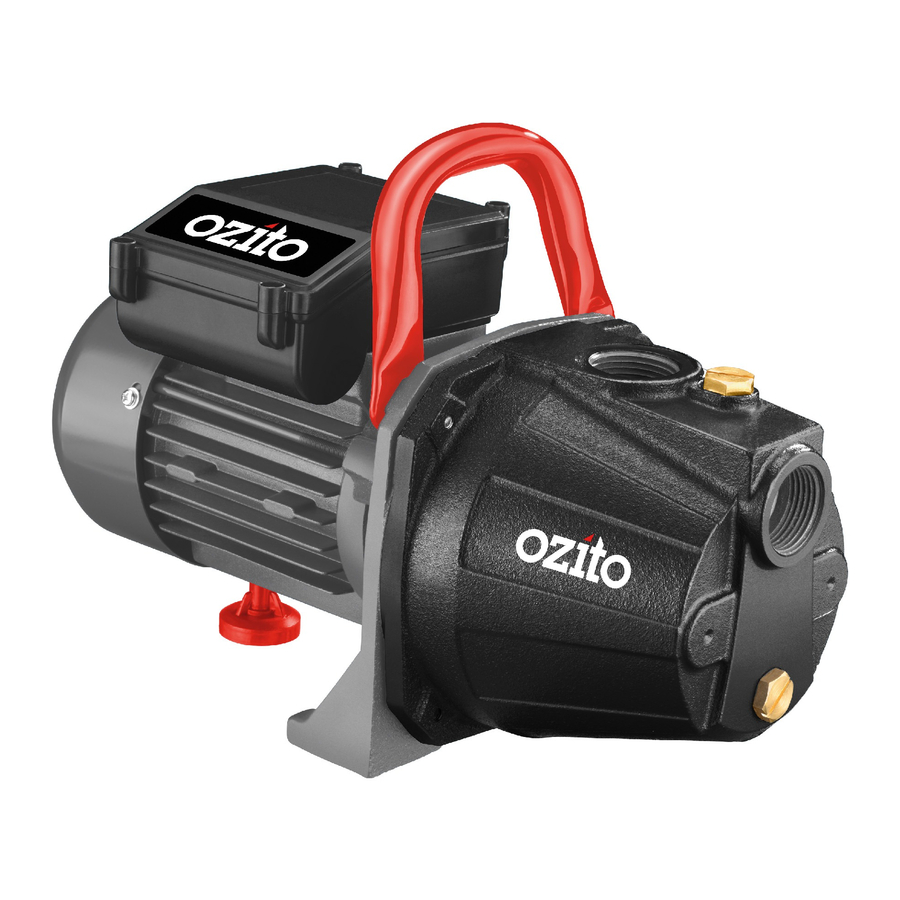

IHRE PUMPE IM DETAIL

FÖRDERPUMPE

1. Induktionsmotor
2. Elektrokasten
3. Verstellbarer Fuß
4. Tragegriff
5. Pumpengehäuse
6. Druckstutzen
7. Entlüftungsschraube
8. Ablassschraube
9. Saugstutzen

EINRICHTUNG & VORBEREITUNG

SAUGSTUTZEN

Stellen Sie sicher, dass die Pumpe vor Durchführung der folgenden Arbeiten von der Stromversorgung getrennt ist.

Vorbereitung der Pumpe: Ihre Pumpe erfordert vor der Inbetriebnahme keine Montage, außer dem Anschluss eines geeigneten Ein-/Auslassschlauchs und der Schlauchverbindungen (nicht im Lieferumfang enthalten).

Anschluss von Schlauch oder Rohr an den Saugstutzen

1. Teflonband (nicht im Lieferumfang enthalten) ist an den Gewinden erforderlich, um eine wasserdichte Abdichtung zu gewährleisten und Leckagen zu verhindern. Wickeln Sie das Teflonband im Uhrzeigersinn auf die Anschlüsse

2. Entfernen Sie die Kunststoffschutzkappe vom Saugstutzen und setzen Sie einen 1-Zoll-Schlauchadapter mit Außengewinde (nicht im Lieferumfang enthalten) ein.
   Ziehen Sie ihn mit einem Schraubenschlüssel (nicht im Lieferumfang enthalten) fest an.

3. Befestigen Sie den Eingangsschlauch oder das Rohr sicher am anderen Ende des Adapters. Stellen Sie sicher, dass Sie den richtigen Schlauch- oder Rohrdurchmesser verwenden, der mit Ihrer Wasserentnahmequelle kompatibel ist.



HINWEIS: Der von Ihnen verwendete Eingangsschlauch oder das Rohr muss einen Mindestdurchmesser von 25,4 mm (1'') haben.

HINWEIS: Stellen Sie sicher, dass der Eingangsschlauch oder das Rohr in keiner Weise eingeschränkt ist.

DRUCKSTUTZEN

Anschluss von Schlauch oder Rohr an den Druckstutzen

1. Teflonband (nicht im Lieferumfang enthalten) ist an den Gewinden erforderlich, um eine wasserdichte Abdichtung zu gewährleisten und Leckagen zu verhindern. Wickeln Sie das Teflonband im Uhrzeigersinn auf die Anschlüsse

2. Entfernen Sie die Kunststoffschutzkappe vom Druckstutzen und setzen Sie einen 1-Zoll-Schlauchadapter mit Außengewinde (nicht im Lieferumfang enthalten) ein.

3. Befestigen Sie den Ausgangsschlauch oder das Rohr sicher am anderen Ende des Adapters. Stellen Sie sicher, dass Sie den richtigen Schlauch- oder Rohrdurchmesser verwenden, der mit Ihrer Wasserableitungsanwendung kompatibel ist.


HINWEIS: Der von Ihnen verwendete Ausgangsschlauch oder das Rohr muss einen Mindestdurchmesser von 19 mm (3/4'') haben.

HINWEIS: Stellen Sie sicher, dass der Ausgangsschlauch oder das Rohr in keiner Weise eingeschränkt ist und kein Druck den Schlauch oder das Rohr im Betrieb der Pumpe behindert.

PUMPE BEFÜLLEN/ENTLÜFTEN

Das Befüllen/Entlüften der Pumpe ist erforderlich, um Luft aus dem Schlauch zu entfernen.
Betreiben Sie die Pumpe nicht, ohne sie zuvor befüllt/entlüftet zu haben.

1. Stellen Sie sicher, dass der Ein-/Ausschalter der Pumpe in der Aus-Position (0) steht und der Netzstrom ausgeschaltet ist.
2. Entfernen Sie die Entlüftungsschraube oben am Pumpengehäuse mit einem Schraubenschlüssel oder Schraubendreher, indem Sie die Schraube gegen den Uhrzeigersinn drehen.

3. Füllen Sie die Pumpe mit einem Schlauch vollständig mit Wasser.
   Stellen Sie sicher, dass die Pumpe und das Einlassrohr oder der Schlauch gefüllt sind.
   Setzen Sie die Entlüftungsschraube wieder ein.


DIESES PRODUKT IST ZUM PUMPEN VON WASSER IM HÄUSLICHEN BEREICH BESTIMMT. VERWENDEN SIE ES NICHT FÜR KORROSIVE, SCHLEIFENDE, EXPLOSIVE ODER GEFÄHRLICHE FLÜSSIGKEITEN.

BETRIEB

BETRIEB DER PUMPE

HINWEIS: Wenn die Pumpe vollständig befüllt/entlüftet und die Luft entfernt ist, ist die Pumpe betriebsbereit. Es kann mehrere Minuten dauern, bis die Pumpe die Luft aus dem Inneren der Pumpe und dem Einlassrohr oder Schlauch vollständig entfernt hat.

Es wird empfohlen, die Pumpe mit einem Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von 30 mA oder weniger zu verwenden.

1. Schalten Sie die Pumpe am Netzstrom ein.

2. Drücken Sie den EIN/AUS-Schalter in die EIN-Position ( I )

3. Um die Pumpe auszuschalten, drücken Sie den EIN/AUS-Schalter in die AUS-Position (0).

WARTUNG & LAGERUNG

Stellen Sie sicher, dass die Pumpe von der Stromversorgung getrennt ist, bevor Sie Wartungsarbeiten durchführen.

1. Wischen Sie das Pumpengehäuse mit einem feuchten Tuch ab. Lassen Sie es gründlich trocknen, bevor Sie es an einem trockenen Ort lagern, der vor schlechten Wetterbedingungen geschützt ist.
2. Vor der Lagerung der Pumpe. Es wird empfohlen, die Pumpe zu entleeren. Drehen Sie die Ablassschraube gegen den Uhrzeigersinn und entfernen Sie sie von der Pumpe. Dadurch wird überschüssiges Wasser abgelassen. Setzen Sie die Ablassschraube wieder ein, indem Sie sie im Uhrzeigersinn drehen.


HINWEIS: Stellen Sie sicher, dass der Absperrschieber an Ihrem Wassertank nicht offen gelassen wird, da sonst Wasser aus dem Wassertank abfließen kann.

INSTALLATION

ANSCHLUSS BEI TANKBASIS UNTERHALB DER WASSERPUMPE

ANSCHLUSS BEI TANKBASIS AUF GLEICHER HÖHE MIT DER WASSERPUMPE

ANSCHLUSS BEI TANKBASIS OBERHALB DER WASSERPUMPE

FEHLERSUCHE
