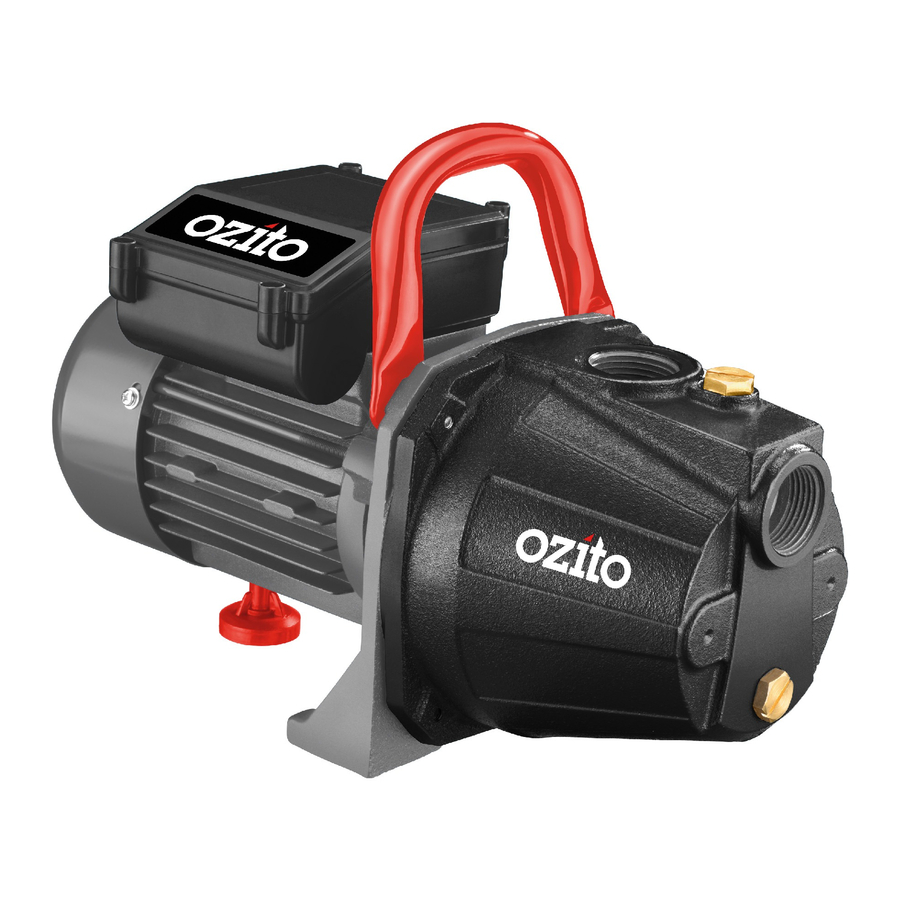

Manual da Bomba de Transferência de Água Ozito TRP-650

Conteúdo

O QUE ESTÁ NA CAIXA

ESPECIFICAÇÕES

Motor: 600W
Vazão Máx.: 3.600l/h
Elevação Máx. 8m
Altura Máx.: 40m
Saída e Entrada: 25mm (1") Fêmea
Pressão Máx. de Entrega: 4.0 bar
Temp. da Água: 1°C - 35°C
Hmin=: 2m
Peso 10kg

CONHEÇA SEU PRODUTO

BOMBA DE TRANSFERÊNCIA

CONHEÇA SEU PRODUTO

  1. Motor de Indução
  2. Caixa Elétrica
  3. Pé Ajustável
  4. Alça de Transporte
  5. Carcaça da Bomba
  6. Saída de Descarga
  7. Parafuso de Escorva
  8. Bujão de Dreno
  9. Entrada de Sucção

CONFIGURAÇÃO E PREPARAÇÃO

ENTRADA DE SUCÇÃO

Certifique-se de que a bomba esteja desconectada da fonte de alimentação antes de realizar qualquer uma das seguintes operações.

Preparando a Bomba: Sua bomba não requer montagem antes do uso, além da conexão de uma mangueira de entrada/saída adequada e conexões de mangueira (não incluídas).

Conectando Mangueira ou Tubo à Entrada de Sucção

  1. Fita de teflon (não incluída) é necessária nas roscas para garantir uma vedação à prova d'água e evitar qualquer vazamento. Enrole o teflon no sentido horário nas conexões
    Conectando Mangueira/Tubo à Entrada de Sucção - Passo 1
  2. Remova a proteção plástica da entrada de sucção e insira um adaptador de mangueira rosqueado macho de 1" (não incluído).
    Aperte firmemente com uma chave (não incluída).
    Conectando Mangueira/Tubo à Entrada de Sucção - Passo 2
  3. Prenda firmemente a mangueira de entrada ou tubo na outra extremidade do adaptador. Certifique-se de ter a mangueira ou tubo de diâmetro correto que seja compatível com sua fonte de captação de água.

    Conectando Mangueira/Tubo à Entrada de Sucção - Passo 3

NOTA: A mangueira ou tubo de entrada que você está usando deve ter um diâmetro mínimo de 25,4 mm (1'').

NOTA: Certifique-se de que a mangueira ou tubo de entrada não esteja obstruído de forma alguma.

SAÍDA DE DESCARGA

Conectando Mangueira ou Tubo à Saída de Descarga

  1. Fita de teflon (não incluída) é necessária nas roscas para garantir uma vedação à prova d'água e evitar qualquer vazamento. Enrole o teflon no sentido horário nas conexões
    Conectando Mangueira à Saída de Descarga - Passo 1
  2. Remova a proteção plástica da saída de descarga e insira um adaptador de mangueira rosqueado macho de 1" (não incluído).
    Conectando Mangueira à Saída de Descarga - Passo 2
  3. Prenda firmemente a mangueira de saída ou tubo na outra extremidade do adaptador. Certifique-se de ter a mangueira ou tubo de diâmetro correto que seja compatível com sua aplicação de descarga de água.
    Conectando Mangueira à Saída de Descarga - Passo 3

NOTA: A mangueira ou tubo de descarga que você está usando deve ter um diâmetro mínimo de 19 mm (3/4'').

NOTA: Certifique-se de que a mangueira ou tubo de descarga não esteja obstruído de forma alguma e que nenhuma pressão esteja obstruindo a mangueira ou tubo quando a bomba estiver em operação.

ESCORVANDO A BOMBA

A escorva da bomba é necessária para purgar o ar da mangueira
Não opere a bomba sem escorvar.

  1. Certifique-se de que o interruptor liga/desliga da bomba esteja na posição desligada (0) e desligado na alimentação principal.
  2. Usando uma chave ou chave de fenda, remova o parafuso de escorva da parte superior da carcaça da bomba girando o parafuso no sentido anti-horário.
    ESCORVANDO A BOMBA - Passo 1
  3. Usando uma mangueira, encha a bomba completamente com água.
    Certifique-se de que a bomba e o tubo ou mangueira de entrada estejam cheios.
    Recoloque o parafuso de escorva.
    ESCORVANDO A BOMBA - Passo 2


ESTE PRODUTO É DESTINADO A BOMBEAR ÁGUA EM UMA APLICAÇÃO DOMÉSTICA. NÃO O USE PARA LÍQUIDOS CORROSIVOS, ABRASIVOS, EXPLOSIVOS OU PERIGOSOS.

OPERAÇÃO

OPERANDO A BOMBA

NOTA: Quando a bomba estiver totalmente escorvada e o ar for expelido , a bomba estará pronta para operar. A bomba pode levar vários minutos para escorvar totalmente o ar de dentro da bomba e do tubo ou mangueira de entrada.

A bomba é recomendada para uso com um dispositivo de corrente residual com uma corrente residual nominal de 30mA ou menos.

  1. Ligue a bomba na alimentação principal.
    OPERANDO A BOMBA - Passo 1 - Ligue a bomba
  2. Pressione o interruptor ON/OFF para a posição ON ( l )
    OPERANDO A BOMBA - Passo 2 - Pressione o interruptor
  3. Para desligar a bomba, pressione o interruptor ON/OFF para a posição OFF (0).

MANUTENÇÃO E ARMAZENAMENTO

Certifique-se de que a bomba esteja desconectada da fonte de alimentação elétrica antes de realizar os procedimentos de manutenção.

  1. Use um pano úmido para limpar a carcaça da bomba. Deixe secar completamente antes de armazenar em um local seco e protegido de más condições climáticas.
  2. Antes de armazenar a bomba. Recomenda-se drenar a bomba. Gire o bujão de dreno no sentido anti-horário e remova-o da bomba. Isso drenará qualquer excesso de água. Recoloque o bujão de dreno girando-o no sentido horário
    Manutenção - Drenando a bomba

NOTA: Certifique-se de que a válvula de gaveta do seu tanque de água não seja deixada aberta, pois isso permitirá que a água drene do tanque de água.

INSTALAÇÃO

CONEXÃO COM A BASE DO TANQUE ABAIXO DA BOMBA DE ÁGUA

CONEXÃO COM A BASE DO TANQUE ABAIXO DA BOMBA DE ÁGUA

CONEXÃO COM A BASE DO TANQUE NO NÍVEL DA BOMBA DE ÁGUA

CONEXÃO COM A BASE DO TANQUE NO NÍVEL DA BOMBA DE ÁGUA

CONEXÃO COM A BASE DO TANQUE ACIMA DA BOMBA DE ÁGUA

CONEXÃO COM A BASE DO TANQUE ACIMA DA BOMBA DE ÁGUA

RESOLUÇÃO DE PROBLEMAS

Problema Causa Possível Solução

A bomba não liga ou não bombeia água

 A bomba não está conectada à fonte de alimentação Verifique se a bomba está conectada à fonte de alimentação principal
A bomba está bloqueada Desconecte a bomba da alimentação principal. Inspecione a saída de descarga e o filtro
A bomba não está conectada ao abastecimento de água Certifique-se de que a bomba esteja conectada ao abastecimento de água
A bomba não fornece água quando o motor está funcionando A bomba não foi escorvada Encha a bomba com água, certifique-se de que a linha de sucção e a bomba estejam cheias de água
A linha de sucção está vazando Verifique se há vazamentos na linha de sucção e substitua a mangueira ou tubo se estiver danificado ou gasto
A bomba está aspirando ar Certifique-se de que todas as conexões e acessórios estejam bem apertados
A bomba está bloqueada Desconecte a alimentação principal e verifique se há matéria estranha na saída de descarga e no filtro
A bomba não está produzindo pressão suficiente Verifique todas as peças da bomba e limpe
A fonte de água não tem água suficiente Espere até que a fonte de água aumente para que a bomba possa operar
A altura de sucção é muito alta Certifique-se de que a altura de sucção não seja superior a 8m
O diâmetro da mangueira é muito pequeno Certifique-se de que o diâmetro da mangueira seja de pelo menos 25 mm (linha de sucção) e 19 mm (linha de descarga)
O tubo ou tubulação não permanece na rosca macho quando a água está passando A mangueira ou tubulação pode estar gasta ou variar ligeiramente nas dimensões Adicione uma braçadeira de mangueira para evitar vazamentos e prenda a mangueira ou tubo

A bomba opera intermitentemente

 Há um vazamento de água no encanamento da casa Inspecione e corrija quaisquer vazamentos
A tensão está fora da faixa Forneça a bomba de acordo com os requisitos da etiqueta de classificação (230-240V)
O fluxo de ar não está permitindo que o motor esfrie Certifique-se de que a bomba esteja em uma área bem ventilada
O motor está com defeito ou danificado l Entre em contato com o atendimento ao cliente da Ozito

Baixo desempenho, baixo fluxo de pressão

 Linha de sucção defeituosa Verifique todas as linhas de sucção quanto a vazamentos ou danos. Substitua se estiverem com defeito e verifique se você está usando uma mangueira reforçada para evitar que a mangueira se dobre
