Manual de la bomba de transferencia de agua Ozito TRP-650

QUÉ HAY EN LA CAJA

ESPECIFICACIONES

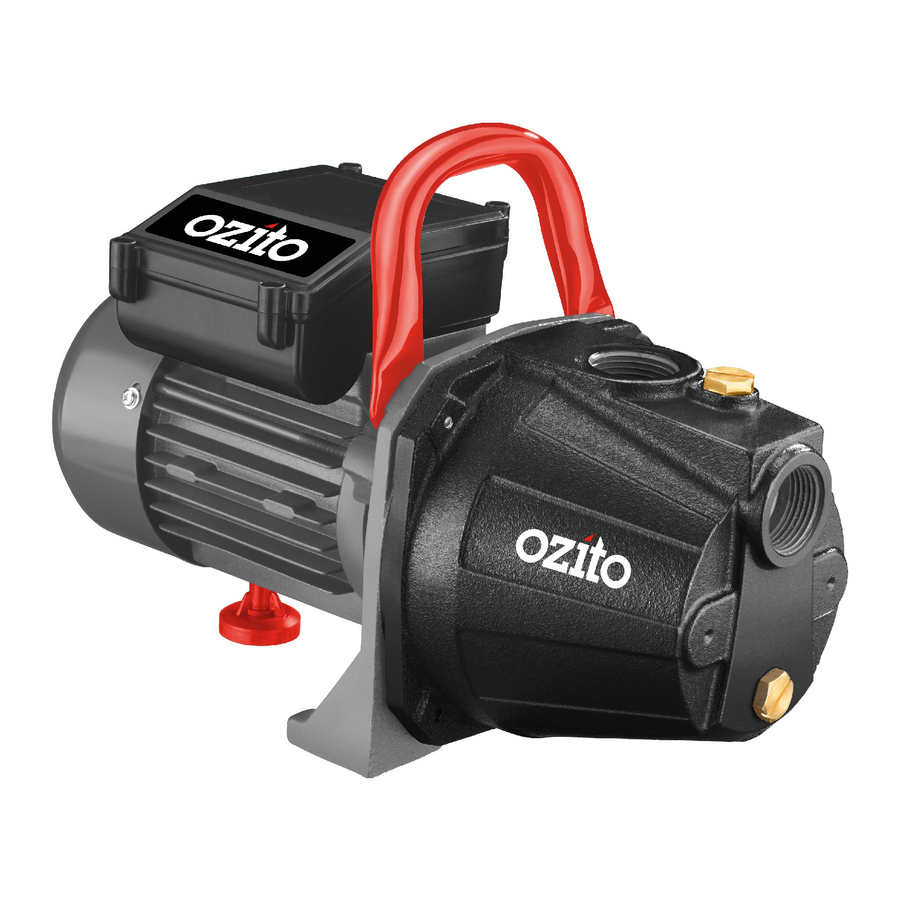

CONOZCA SU PRODUCTO

BOMBA DE TRANSFERENCIA

1. Motor de inducción
2. Caja eléctrica
3. Pie ajustable
4. Asa de transporte
5. Carcasa de bombeo
6. Salida de descarga
7. Tornillo de cebado
8. Tapón de drenaje
9. Entrada de succión

CONFIGURACIÓN Y PREPARACIÓN

ENTRADA DE SUCCIÓN

Asegúrese de que la bomba esté desconectada de la fuente de alimentación antes de realizar cualquiera de las siguientes operaciones.

Preparación de la bomba: Su bomba no requiere montaje antes de su uso, aparte de la conexión de una manguera de entrada/salida adecuada y conexiones de manguera (no incluidas).

Conexión de manguera o tubería a la entrada de succión

1. Se requiere cinta de teflón (no incluida) en las roscas para asegurar un sello hermético y evitar cualquier fuga. Enrolle el teflón en el sentido de las agujas del reloj en los accesorios

2. Retire la cubierta de protección de plástico de la entrada de succión e inserte un adaptador de manguera roscado macho de 1" (no incluido).
   Apriete firmemente con una llave (no incluida).

3. Fije de forma segura la manguera de entrada o la tubería al otro extremo del adaptador. Asegúrese de tener la manguera o tubería de diámetro correcto que sea compatible con su fuente de extracción de agua.



NOTA: La manguera o tubería de entrada que esté utilizando debe tener un diámetro mínimo de 25.4mm (1'').

NOTA: Asegúrese de que la manguera o tubería de entrada no esté restringida de ninguna manera.

SALIDA DE DESCARGA

Conexión de manguera o tubería a la salida de descarga

1. Se requiere cinta de teflón (no incluida) en las roscas para asegurar un sello hermético y evitar cualquier fuga. Enrolle el teflón en el sentido de las agujas del reloj en los accesorios

2. Retire la cubierta de protección de plástico de la salida de descarga e inserte un adaptador de manguera roscado macho de 1" (no incluido).

3. Fije de forma segura la manguera o tubería de salida al otro extremo del adaptador. Asegúrese de tener la manguera o tubería de diámetro correcto que sea compatible con su aplicación de descarga de agua.


NOTA: La manguera o tubería de descarga que esté utilizando debe tener un diámetro mínimo de 19mm (3/4'').

NOTA: Asegúrese de que la manguera o tubería de descarga no esté restringida de ninguna manera y que no haya presión obstruyendo la manguera o tubería cuando la bomba esté en funcionamiento.

CEBADO DE LA BOMBA

Se requiere cebar la bomba para purgar el aire de la manguera
No opere la bomba sin cebarla.

1. Asegúrese de que el interruptor de encendido/apagado de la bomba esté en la posición de apagado (0) y apagado en la fuente de alimentación principal.
2. Usando una llave o destornillador, retire el tornillo de cebado de la parte superior de la carcasa de la bomba girando el tornillo en sentido antihorario.

3. Usando una manguera, llene la bomba completamente con agua.
   Asegúrese de que la bomba y la tubería o manguera de entrada estén llenas.
   Vuelva a colocar el tornillo de cebado.


ESTE PRODUCTO ESTÁ DESTINADO A BOMBEAR AGUA EN UNA APLICACIÓN DOMÉSTICA. NO LO USE PARA LÍQUIDOS CORROSIVOS, ABRASIVOS, EXPLOSIVOS O PELIGROSOS.

FUNCIONAMIENTO

FUNCIONAMIENTO DE LA BOMBA

NOTA: Cuando la bomba esté completamente cebada y el aire se haya eliminado, la bomba estará lista para funcionar. La bomba puede tardar varios minutos en cebar completamente el aire del interior de la bomba y la tubería o manguera de entrada.

Se recomienda utilizar la bomba con un dispositivo de corriente residual con una corriente residual nominal de 30mA o menos.

1. Encienda la bomba en la fuente de alimentación principal.

2. Presione el interruptor de ON/OFF (encendido/apagado) a la posición de ON ( l ) (encendido)

3. Para apagar la bomba, presione el interruptor de ON/OFF (encendido/apagado) a la posición de OFF (0) (apagado).

MANTENIMIENTO Y ALMACENAMIENTO

Asegúrese de que la bomba esté desconectada de la fuente de alimentación eléctrica antes de realizar los procedimientos de mantenimiento.

1. Use un paño húmedo para limpiar la carcasa de la bomba. Deje secar completamente antes de guardar en un lugar seco que esté protegido de las malas condiciones climáticas.
2. Antes de guardar la bomba. Se recomienda drenar la bomba. Gire el tapón de drenaje en sentido antihorario y retírelo de la bomba. Esto drenará cualquier exceso de agua. Vuelva a colocar el tapón de drenaje girándolo en el sentido de las agujas del reloj


NOTA: Asegúrese de que la válvula de compuerta de su tanque de agua no se deje abierta, ya que esto permitirá que el agua se drene del tanque de agua.

INSTALACIÓN

CONEXIÓN CON LA BASE DEL TANQUE DEBAJO DE LA BOMBA DE AGUA

CONEXIÓN CON LA BASE DEL TANQUE AL MISMO NIVEL QUE LA BOMBA DE AGUA

CONEXIÓN CON LA BASE DEL TANQUE POR ENCIMA DE LA BOMBA DE AGUA

SOLUCIÓN DE PROBLEMAS
