Ozito TRP-650 - Bruksanvisning for overføring av vannpumpe
HVA ER I ESKEN
SPESIFIKASJONER
| Motor: | 600W |
| Maks. gjennomstrømningshastighet: | 3,600l/t |
| Maks. løftehøyde | 8m |
| Maks. trykkhøyde: | 40m |
| Utløp og innløp: | 25mm (1") hun |
| Maks. leveringstrykk: | 4.0 bar |
| Vanntemperatur: | 1°C - 35°C |
| Hmin=: | 2m |
| Vekt | 10kg |

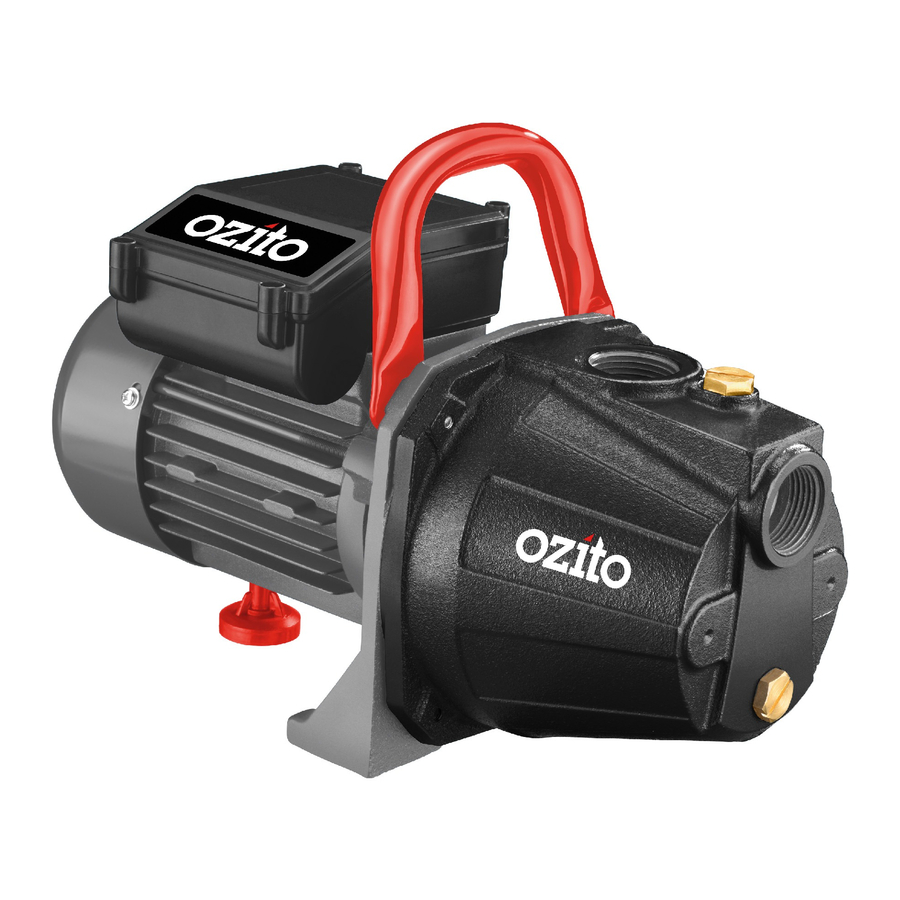

KJENNE DITT PRODUKT
OVERFØRINGSPUMPE
- Induksjonsmotor
- Elektrisk boks
- Justerbar fot
- Bærehåndtak
- Pumpehus
- Utløpsrør
- Påfyllingsskrue
- Tappeplugg
- Sugeinnløp
OPPSETT OG FORBEREDELSE
SUGEINNLØP
Sørg for at pumpen er koblet fra strømforsyningen før du utfører noen av de følgende operasjonene.
Forberede pumpen: Pumpen din krever ingen montering før bruk, bortsett fra tilkobling av en passende innløps-/utløpsslange og slangetilkoblinger (ikke inkludert).
Koble slange eller rør til sugeinnløpet
- Teflonteip (ikke inkludert) er nødvendig på gjengene for å sikre en vanntett forsegling og forhindre lekkasje. Vikle Teflon med klokken på koblingene
![Koble slange/rør til sugeinnløpet - Trinn 1]( "Ozito - TRP-650 - Koble slange/rør til sugeinnløpet - Trinn 1")
- Fjern plastbeskyttelsen dekselet fra sugeinnløpet og sett inn en 1" hann-gjenget slangeadapter (ikke inkludert).
Stram godt med en skiftenøkkel (ikke inkludert).
![Koble slange/rør til sugeinnløpet - Trinn 2]( "Ozito - TRP-650 - Koble slange/rør til sugeinnløpet - Trinn 2")
- Fest inngangsslangen eller røret sikkert til den andre enden av adapteren. Sørg for at du har riktig diameter på slangen eller røret som er kompatibelt med vannkilden din.
![]()
![Koble slange/rør til sugeinnløpet - Trinn 3]( "Ozito - TRP-650 - Koble slange/rør til sugeinnløpet - Trinn 3")
MERK: Inngangsslangen eller røret du bruker må ha en minimum diameter på 25,4 mm (1'').
MERK: Sørg for at inngangsslangen eller røret ikke er begrenset på noen måte.
UTLØPSRØR
Koble slange eller rør til utløpsrøret
- Teflonteip (ikke inkludert) er nødvendig på gjengene for å sikre en vanntett forsegling og forhindre lekkasje. Vikle Teflon med klokken på koblingene
![Koble slange til utløpsrøret - Trinn 1]( "Ozito - TRP-650 - Koble slange til utløpsrøret - Trinn 1")
- Fjern plastbeskyttelsen dekselet fra utløpsrøret og sett inn en 1" hann-gjenget slangeadapter (ikke inkludert)..
![Koble slange til utløpsrøret - Trinn 2]( "Ozito - TRP-650 - Koble slange til utløpsrøret - Trinn 2")
- Fest utgangsslangen eller røret sikkert til den andre enden av adapteren. Sørg for at du har riktig diameter på slangen eller røret som er kompatibelt med vannet ditt. utslippssøknad.
![Koble slange til utløpsrøret - Trinn 3]( "Ozito - TRP-650 - Koble slange til utløpsrøret - Trinn 3")
MERK: Utløpsslangen eller røret du bruker må ha en minimum diameter på 19 mm (3/4'').
MERK: Sørg for at utløpsslangen eller røret ikke er begrenset på noen måte, og at det ikke er noe trykk som hindrer slangen eller røret når pumpen er i drift.
FYLLE PUMPEN
Det er nødvendig å fylle pumpen for å fjerne luft fra slangen
Ikke bruk pumpen uten å fylle den.
- Sørg for at pumpens av/på-bryter er i av (0) posisjon og av ved strømnettet.
- Bruk en skiftenøkkel eller skrutrekker for å fjerne påfyllingsskruen fra toppen av pumpehuset ved å vri skruen mot klokken.
![FYLLE PUMPEN - Trinn 1]( "Ozito - TRP-650 - FYLLE PUMPEN - Trinn 1")
- Bruk en slange og fyll pumpen helt med vann.
Sørg for at pumpen og innløpsrøret eller slangen er fulle.
Sett tilbake påfyllingsskruen.
![FYLLE PUMPEN - Trinn 2]( "Ozito - TRP-650 - FYLLE PUMPEN - Trinn 2")
DETTE PRODUKTET ER BEREGNET FOR PUMPING AV VANN I EN HJEMLIG BRUK. IKKE BRUK DET TIL KORROSIVE, SLIPENDE, EKSPLOSIVE ELLER FARLIGE VÆSKER.
DRIFT
BRUKE PUMPEN
MERK: Når pumpen er helt fylt og luften er skylt ut, er pumpen klar til bruk. Det kan ta flere minutter før pumpen er helt fylt med luft fra innsiden av pumpen og innløpsrøret eller slangen.
Pumpen anbefales for bruk med en jordfeilbryter med en nominell jordfeilstrøm på 30 mA eller mindre.
- Slå på pumpen ved strømnettet.
![BRUKE PUMPEN - Trinn 1 - Slå på pumpen]( "Ozito - TRP-650 - BRUKE PUMPEN - Trinn 1 - Slå på pumpen")
- Trykk på PÅ/AV-bryteren til PÅ ( l ) posisjon
![BRUKE PUMPEN - Trinn 2 - Trykk på bryteren]( "Ozito - TRP-650 - BRUKE PUMPEN - Trinn 2 - Trykk på bryteren")
- For å slå av pumpen, trykk på PÅ/AV-bryteren til AV (0) posisjon.
VEDLIKEHOLD OG OPPBEVARING
Sørg for at pumpen er koblet fra strømforsyningen før du utfører vedlikeholdsprosedyrer.
- Bruk en fuktig klut til å tørke ned pumpehuset. La det tørke grundig før du oppbevarer det på et tørt sted som er beskyttet mot dårlige værforhold.
- Før du oppbevarer pumpen. Det anbefales å tømme pumpen. Vri tappepluggen mot klokken og fjern den fra pumpen. Dette vil tømme overflødig vann. Sett tilbake tappepluggen ved å vri den med klokken
![Vedlikehold - Tømme pumpen]( "Ozito - TRP-650 - Vedlikehold - Tømme pumpen")
MERK: Sørg for at portventilen på vanntanken din ikke står åpen, da dette vil tillate vann å renne fra vanntanken.
INSTALLASJON
TILKOBLING MED TANKBASE UNDER VANNPUMPEN
TILKOBLING MED TANKBASE PÅ SAMME NIVÅ SOM VANNPUMPEN
TILKOBLING MED TANKBASE OVER VANNPUMPEN
FEILSØKING
| Problem | Mulig årsak | Løsning |
Pumpen starter ikke eller pumper ikke vann | Pumpen er ikke koblet til strømforsyningen | Kontroller at pumpen er koblet til strømnettet |
| Pumpen er blokkert | Koble pumpen fra strømnettet. Inspiser utløpsrøret og filteret | |
| Pumpen er ikke koblet til vannforsyningen | Sørg for at pumpen er koblet til vannforsyningen | |
| Pumpen leverer ikke vann når motoren går | Pumpen er ikke fylt | Fyll pumpen med vann, sørg for at sugerøret og pumpen er fylt med vann |
| Sugerøret lekker | Kontroller sugerøret for lekkasjer og bytt slange eller rør hvis det er skadet eller slitt | |
| Pumpen suger luft | Sørg for at alle tilkoblinger og koblinger er godt festet | |
| Pumpen er blokkert | Koble fra strømnettet og kontroller utløpsrøret og filteret for fremmedlegemer | |
| Pumpen produserer ikke nok trykk | Kontroller alle deler av pumpen og rengjør | |
| Vannkilden har ikke nok vann | Vent til vannkilden øker slik at pumpen kan fungere | |
| Sugehøyden er for høy | Sørg for at sugehøyden ikke er høyere enn 8 m | |
| Slangediameteren er for liten | Sørg for at slangediameteren er minst 25 mm (sugerør) og 19 mm (utløpsrør) | |
| Rør eller rør holder seg ikke på hanngjengen når vannet strømmer gjennom | Slangen eller røret kan være slitt eller variere litt med dimensjonene | Legg til en slangeklemme for å forhindre lekkasjer og sikre slangen eller røret |
Pumpen fungerer periodisk | Det er en vannlekkasje i husholdningens rørleggeri | Inspiser og fiks eventuelle lekkasjer |
| Spenningen er utenfor rekkevidde | Forsyn pumpen i samsvar med kravene på merkeskiltet (230-240V) | |
| Luftstrømmen tillater ikke at motoren kjøles ned | Sørg for at pumpen er i et godt ventilert område | |
| Motoren er defekt eller skadet l | Kontakt Ozito kundeservice | |
Dårlig ytelse lavt trykkstrøm | Defekt sugerør | Kontroller alle sugerørene for lekkasjer eller skader. Bytt dem ut hvis de er defekte, og kontroller at du bruker en forsterket slange for å forhindre at slangen kollapser |
