Ozito TRP-650 - Siirtovesipumpun käyttöohje

Sisältö

MITÄ PAKETTI SISÄLTÄÄ

TEKNISET TIEDOT

Moottori: 600W
Maks. virtausnopeus: 3 600 l/h
Maks. nostokorkeus 8 m
Maks. nostokorkeus: 40 m
Ulostulo ja sisääntulo: 25 mm (1") naaras
Maks. toimituspaine: 4,0 bar
Veden lämpötila: 1 °C - 35 °C
Hmin=: 2 m
Paino 10 kg

TUNNE TUOTTEESI

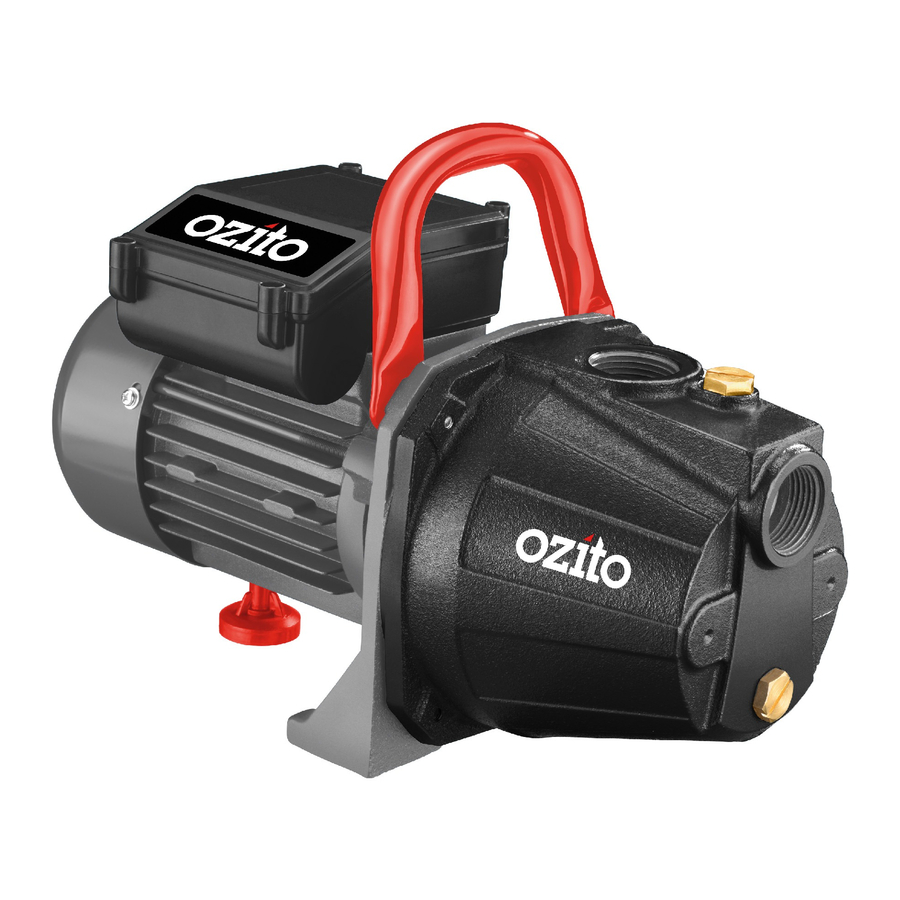

SIIRTOVESIPUMPPU

TUNNE TUOTTEESI

  1. Induktiomoottori
  2. Sähkökotelo
  3. Säädettävä jalka
  4. Kantokahva
  5. Pumppauskotelo
  6. Poistoaukko
  7. Esitäyttöruuvi
  8. Tyhjennystulppa
  9. Imuaukko

ASENNUS JA VALMISTELU

IMU-AUKKO

Varmista, että pumppu on irrotettu virtalähteestä ennen seuraavien toimenpiteiden suorittamista.

Pumpun valmistelu: Pumppu ei vaadi muuta kokoamista ennen käyttöä kuin sopivan sisääntulo-/ulostuloletkun ja letkuliitosten (eivät sisälly) liittämisen.

Letkun tai putken liittäminen imuaukkoon

  1. Kierteisiin tarvitaan teflonteippiä (ei sisälly), jotta varmistetaan vesitiivis tiiviste ja estetään vuodot. Kierrä teflonia myötäpäivään liittimiin
    Letkun/putken liittäminen imuaukkoon - Vaihe 1
  2. Irrota muovinen suojus imuaukosta ja aseta 1" uroskierteinen letkusovitin (ei sisälly).
    Kiristä tiukasti jakoavaimella (ei sisälly).
    Letkun/putken liittäminen imuaukkoon - Vaihe 2
  3. Kiinnitä tulovesiletku tai -putki tukevasti sovittimen toiseen päähän. Varmista, että sinulla on oikean halkaisijan letku tai putki, joka on yhteensopiva vedenotto-lähteesi kanssa.

    Letkun/putken liittäminen imuaukkoon - Vaihe 3

HUOMAA: Käyttämäsi tulovesiletkun tai -putken on oltava vähintään 25,4 mm (1'') halkaisijaltaan.

HUOMAA: Varmista, että tulovesiletkua tai -putkea ei ole rajoitettu millään tavalla.

POISTO-AUKKO

Letkun tai putken liittäminen poistoaukkoon

  1. Kierteisiin tarvitaan teflonteippiä (ei sisälly), jotta varmistetaan vesitiivis tiiviste ja estetään vuodot. Kierrä teflonia myötäpäivään liittimiin
    Letkun liittäminen poistoaukkoon - Vaihe 1
  2. Irrota muovinen suojus poistoaukosta ja aseta 1" uroskierteinen letkusovitin (ei sisälly).
    Letkun liittäminen poistoaukkoon - Vaihe 2
  3. Kiinnitä poistoletku tai -putki tukevasti sovittimen toiseen päähän. Varmista, että sinulla on oikean halkaisijan letku tai putki, joka on yhteensopiva vedenpoistosovelluksesi kanssa.
    Letkun liittäminen poistoaukkoon - Vaihe 3

HUOMAA: Käyttämäsi poistoletkun tai -putken on oltava vähintään 19 mm (3/4'') halkaisijaltaan.

HUOMAA: Varmista, että poistoletkua tai -putkea ei ole rajoitettu millään tavalla ja että letkua tai putkea ei tuki mikään paine, kun pumppu on käynnissä.

PUMPUN ESITÄYTTÖ

Pumpun esitäyttö on tarpeen ilman poistamiseksi letkusta
Älä käytä pumppua ilman esitäyttöä.

  1. Varmista, että pumpun on/off-kytkin on off (0) -asennossa ja pois päältä verkkovirrasta.
  2. Irrota esitäyttöruuvi pumpun kotelon yläosasta jakoavaimella tai ruuvimeisselillä kiertämällä ruuvia vastapäivään.
    PUMPUN ESITÄYTTÖ - Vaihe 1
  3. Täytä pumppu kokonaan vedellä letkulla.
    Varmista, että pumppu ja tuloputki tai -letku ovat täynnä.
    Aseta esitäyttöruuvi takaisin paikalleen.
    PUMPUN ESITÄYTTÖ - Vaihe 2


TÄMÄ TUOTE ON TARKOITETTU VEDEN PUMPPAAMISEEN KOTITALOUSKÄYTÖSSÄ. ÄLÄ KÄYTÄ SITÄ SYÖVYTTÄVILLE, HANKAAVILLE, RÄJÄHTÄVILLE TAI VAARALLISILLE NESTEILLE.

KÄYTTÖ

PUMPUN KÄYTTÖ

HUOMAA: Kun pumppu on täysin esitäytetty ja ilma on poistettu , pumppu on valmis toimimaan. Pumpulla voi kestää useita minuutteja poistaa ilma kokonaan pumpun ja tuloputken tai -letkun sisältä.

Pumppua suositellaan käytettäväksi vikavirtasuojakytkimen kanssa, jonka nimellinen vikavirta on enintään 30 mA.

  1. Kytke pumppu päälle verkkovirrasta.
    PUMPUN KÄYTTÖ - Vaihe 1 - Kytke pumppu päälle
  2. Paina ON/OFF -kytkin ON ( l ) -asentoon
    PUMPUN KÄYTTÖ - Vaihe 2 - Paina kytkintä
  3. Sammuta pumppu painamalla ON/OFF-kytkin OFF (0) -asentoon.

HUOLTO JA VARASTOINTI

Varmista, että pumppu on irrotettu sähköverkosta ennen huoltotoimenpiteiden suorittamista.

  1. Pyyhi pumpun kotelo kostealla liinalla. Anna kuivua perusteellisesti ennen varastointia kuivassa paikassa, joka on suojattu huonoilta sääolosuhteilta.
  2. On suositeltavaa tyhjentää pumppu ennen sen varastointia. Käännä tyhjennystulppaa vastapäivään ja irrota se pumpusta. Tämä tyhjentää ylimääräisen veden. Aseta tyhjennystulppa takaisin paikalleen kiertämällä sitä myötäpäivään
    Huolto - Pumpun tyhjennys

HUOMAA: Varmista, että vesisäiliön porttiventtiiliä ei jätetä auki, koska se päästää veden valumaan vesisäiliöstä.

ASENNUS

KYTKENTÄ SÄILIÖN POHJAN OLLESSA VESIPUMPUN ALAPUOLELLA

KYTKENTÄ SÄILIÖN POHJAN OLLESSA VESIPUMPUN ALAPUOLELLA

KYTKENTÄ SÄILIÖN POHJAN OLLESSA SAMALLA TASOLLA VESIPUMPUN KANSSA

KYTKENTÄ SÄILIÖN POHJAN OLLESSA SAMALLA TASOLLA VESIPUMPUN KANSSA

KYTKENTÄ SÄILIÖN POHJAN OLLESSA VESIPUMPUN YLÄPUOLELLA

KYTKENTÄ SÄILIÖN POHJAN OLLESSA VESIPUMPUN YLÄPUOLELLA

VIANMÄÄRITYS

Ongelma Mahdollinen syy Ratkaisu

Pumppu ei käynnisty tai pumppaa vettä

 Pumppu ei ole kytketty virtalähteeseen Tarkista, että pumppu on kytketty verkkovirtaan
Pumppu on tukossa Irrota pumppu verkkovirrasta. Tarkasta poistoaukko ja suodatin
Pumppu ei ole kytketty vesijohtoon Varmista, että pumppu on kytketty vesijohtoon
Pumppu ei toimita vettä, kun moottori käy Pumppua ei ole esitäytetty Täytä pumppu vedellä, varmista, että imulinja ja pumppu ovat täynnä vettä
Imulinja vuotaa Tarkista imulinja vuotojen varalta ja vaihda letku tai putki, jos se on vaurioitunut tai kulunut
Pumppu imee ilmaa Varmista, että kaikki liitännät ja varusteet on kiinnitetty tiukasti
Pumppu on tukossa Irrota verkkovirta ja tarkista poistoaukko ja suodatin vieraiden aineiden varalta
Pumppu ei tuota riittävästi painetta Tarkista kaikki pumpun osat ja puhdista ne
Vesilähteessä ei ole tarpeeksi vettä Odota, kunnes vesilähteen määrä kasvaa, jotta pumppu voi toimia
Imukorkeus on liian korkea Varmista, että imukorkeus on enintään 8 m
Letkun halkaisija on liian pieni Varmista, että letkun halkaisija on vähintään 25 mm (imulinja) ja 19 mm (poistolinja)
Putki tai letku ei pysy uroskierteessä, kun vesi kulkee läpi Letku tai putki voi olla kulunut tai sen mitat voivat vaihdella hieman Lisää letkunkiristin vuotojen estämiseksi ja letkun tai putken kiinnittämiseksi

Pumppu toimii ajoittain

 Kotitalouden putkistossa on vesivuoto Tarkasta ja korjaa mahdolliset vuodot
Jännite on alueen ulkopuolella Syötä pumppua tyyppikilven vaatimusten mukaisesti (230-240 V)
Ilmavirta ei anna moottorin jäähtyä Varmista, että pumppu on hyvin ilmastoidussa tilassa
Moottori on viallinen tai vaurioitunut l Ota yhteyttä Oziton asiakaspalveluun

Huono suorituskyky, alhainen painevirtaus

 Viallinen imulinja Tarkista kaikki imulinjat vuotojen tai vaurioiden varalta. Vaihda ne, jos ne ovat viallisia, ja tarkista, että käytät vahvistettua letkua estääksesi letkun romahtamisen

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Ozito TRP-650 - Siirtovesipumpun käyttöohje
