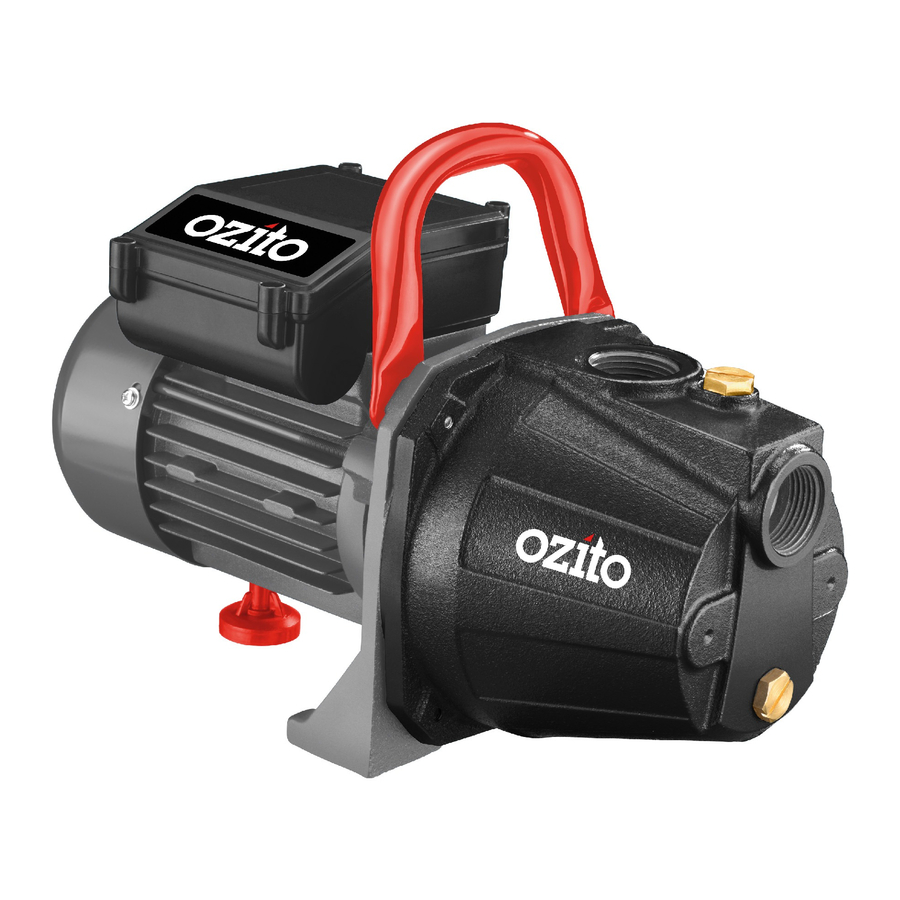

Manual da Bomba de Água de Transferência Ozito TRP-650

Conteúdo

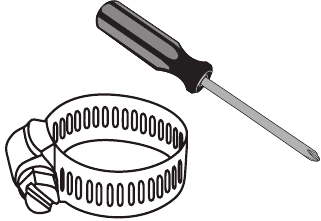

O QUE ESTÁ NA CAIXA

ESPECIFICAÇÕES

Motor: 600W
Caudal Máx.: 3,600l/h
Elevação Máx. 8m
Altura Máx.: 40m
Saída e Entrada: 25mm (1") Fêmea
Pressão Máx. de Entrega: 4.0 bar
Temp. da Água: 1°C - 35°C
Hmin=: 2m
Peso 10kg

CONHEÇA O SEU PRODUTO

BOMBA DE TRANSFERÊNCIA

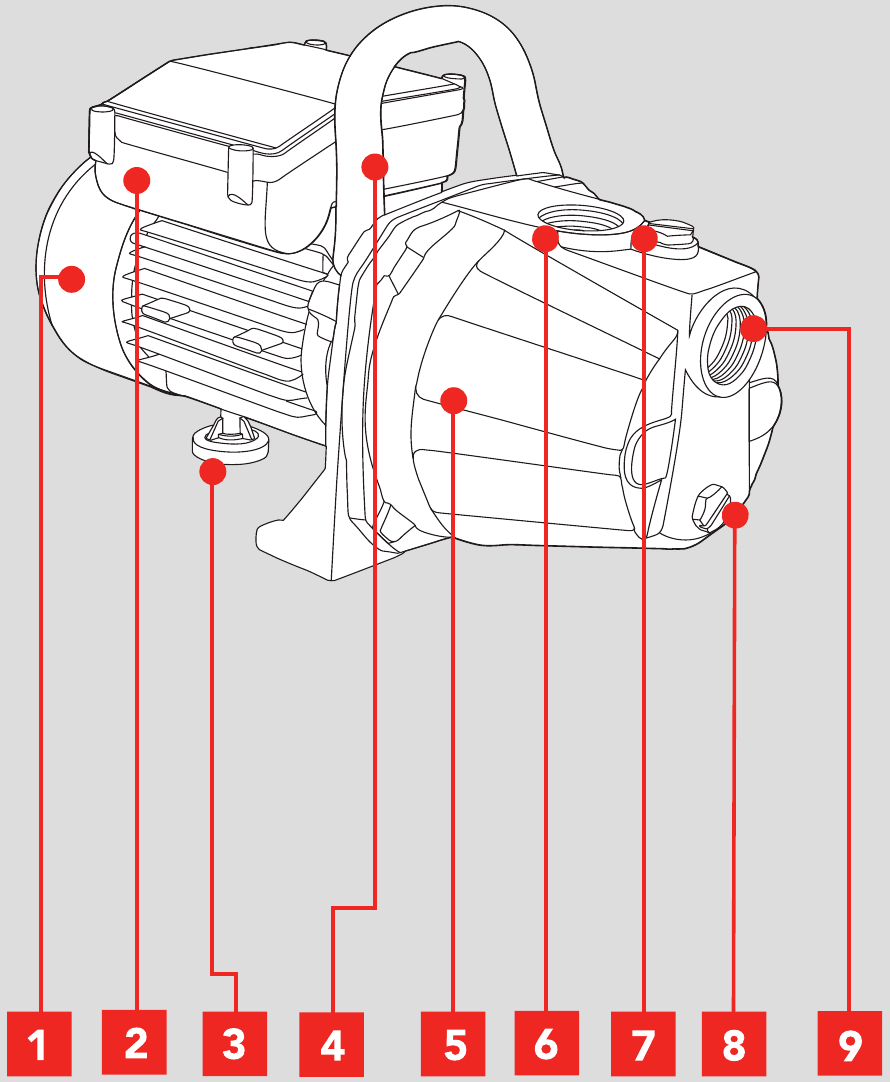

CONHEÇA O SEU PRODUTO

  1. Motor de Indução
  2. Caixa Elétrica
  3. Pé Ajustável
  4. Pega de Transporte
  5. Corpo da Bomba
  6. Saída de Descarga
  7. Parafuso de Escorvamento
  8. Bujão de Drenagem
  9. Entrada de Sucção

CONFIGURAÇÃO E PREPARAÇÃO

ENTRADA DE SUCÇÃO

Certifique-se de que a bomba está desligada da fonte de alimentação antes de realizar qualquer uma das seguintes operações.

Preparar a Bomba: A sua bomba não requer montagem antes da utilização, além da ligação de uma mangueira de entrada/saída adequada e conexões de mangueira (não incluídas).

Ligar a Mangueira ou Tubo à Entrada de Sucção

  1. É necessária fita de Teflon (não incluída) nas roscas para garantir uma vedação estanque e evitar qualquer fuga. Enrole o Teflon no sentido horário nas conexões

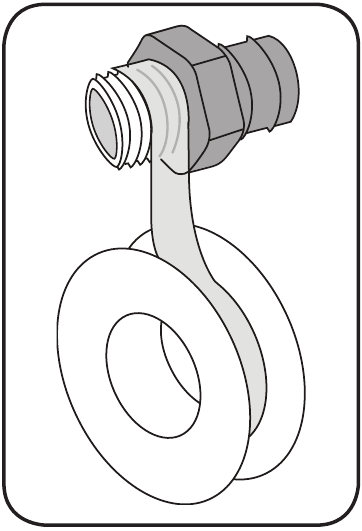

    Ligar a Mangueira/Tubo à Entrada de Sucção - Passo 1
  2. Remova a tampa de proteção de plástico da entrada de sucção e insira um adaptador de mangueira com rosca macho de 1" (não incluído).
    Aperte firmemente com uma chave (não incluída).

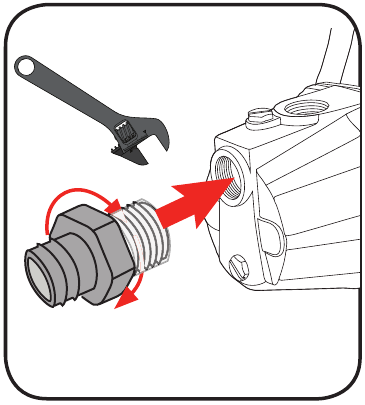

    Ligar a Mangueira/Tubo à Entrada de Sucção - Passo 2
  3. Fixe firmemente a mangueira de entrada ou tubo à outra extremidade do adaptador. Certifique-se de que tem a mangueira ou tubo com o diâmetro correto que é compatível com a sua fonte de extração de água.

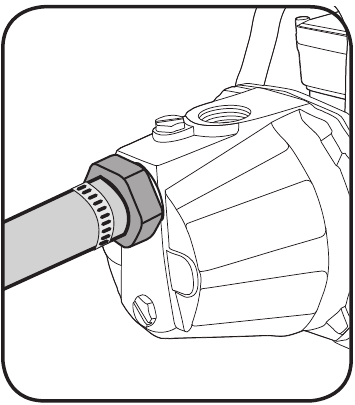

    Ligar a Mangueira/Tubo à Entrada de Sucção - Passo 3

NOTA: A mangueira ou tubo de entrada que está a utilizar deve ter um diâmetro mínimo de 25,4mm (1'').

NOTA: Certifique-se de que a mangueira ou tubo de entrada não está restringido de forma alguma.

SAÍDA DE DESCARGA

Ligar a Mangueira ou Tubo à Saída de Descarga

  1. É necessária fita de Teflon (não incluída) nas roscas para garantir uma vedação estanque e evitar qualquer fuga. Enrole o Teflon no sentido horário nas conexões

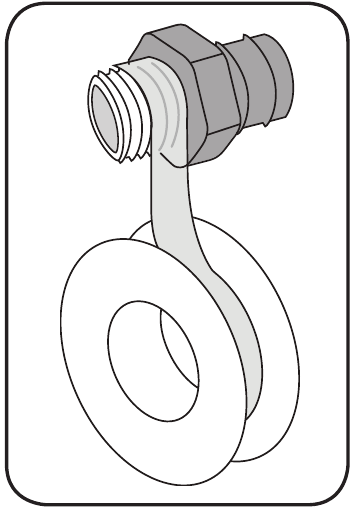

    Ligar a Mangueira à Saída de Descarga - Passo 1
  2. Remova a tampa de proteção de plástico da saída de descarga e insira um adaptador de mangueira com rosca macho de 1" (não incluído).

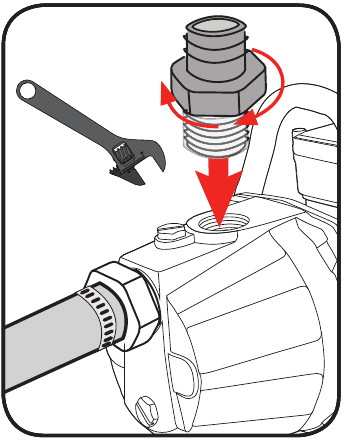

    Ligar a Mangueira à Saída de Descarga - Passo 2
  3. Fixe firmemente a mangueira ou tubo de saída à outra extremidade do adaptador. Certifique-se de que tem a mangueira ou tubo com o diâmetro correto que é compatível com a sua aplicação de descarga de água.

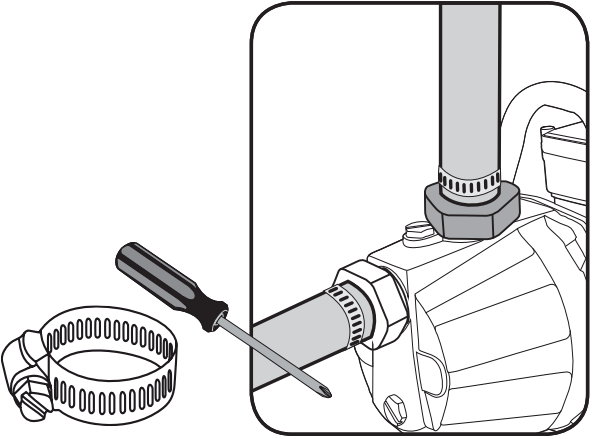

    Ligar a Mangueira à Saída de Descarga - Passo 3

NOTA: A mangueira ou tubo de descarga que está a utilizar deve ter um diâmetro mínimo de 19mm (3/4'').

NOTA: Certifique-se de que a mangueira ou tubo de descarga não está restringido de forma alguma e que nenhuma pressão está a obstruir a mangueira ou tubo quando a bomba está em funcionamento.

ESCORVAR A BOMBA

É necessário escorvar a bomba para purgar o ar da mangueira
Não opere a bomba sem estar escorvada.

  1. Certifique-se de que o interruptor de ligar/desligar da bomba está na posição desligado (0) e desligado na alimentação principal.
  2. Utilizando uma chave ou chave de fendas, remova o parafuso de escorvamento da parte superior do corpo da bomba, rodando o parafuso no sentido anti-horário.

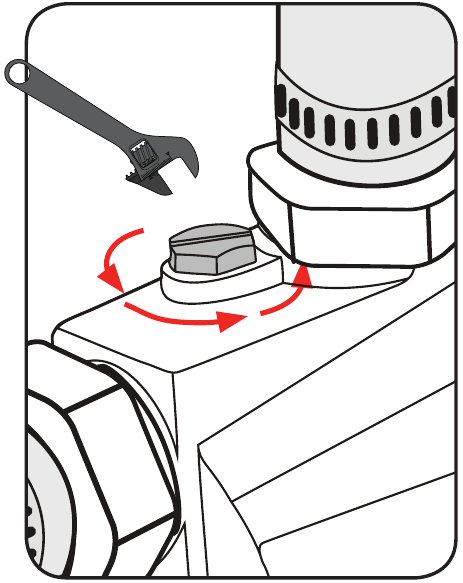

    ESCORVAR A BOMBA - Passo 1
  3. Utilizando uma mangueira, encha a bomba completamente com água.
    Certifique-se de que a bomba e o tubo ou mangueira de entrada estão cheios.
    Substitua o parafuso de escorvamento.

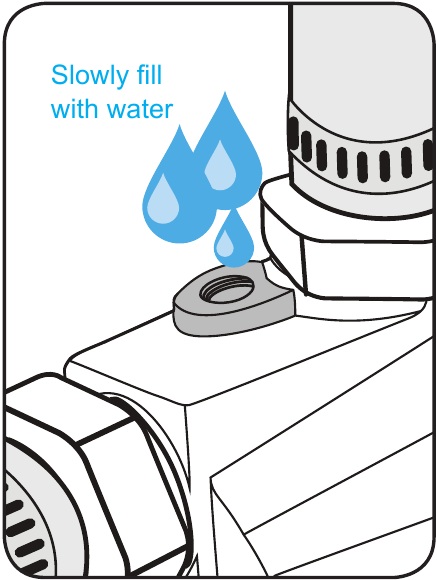

    ESCORVAR A BOMBA - Passo 2


ESTE PRODUTO DESTINA-SE A BOMBEAR ÁGUA NUMA APLICAÇÃO DOMÉSTICA. NÃO O UTILIZE PARA LÍQUIDOS CORROSIVOS, ABRASIVOS, EXPLOSIVOS OU PERIGOSOS.

OPERAÇÃO

OPERAR A BOMBA

NOTA: Quando a bomba está totalmente escorvada e o ar é removido , a bomba está pronta para operar. A bomba pode demorar vários minutos para remover completamente o ar de dentro da bomba e do tubo ou mangueira de entrada.

A bomba é recomendada para uso com um dispositivo de corrente residual com uma corrente residual nominal de 30mA ou menos.

  1. Ligue a bomba na alimentação principal.

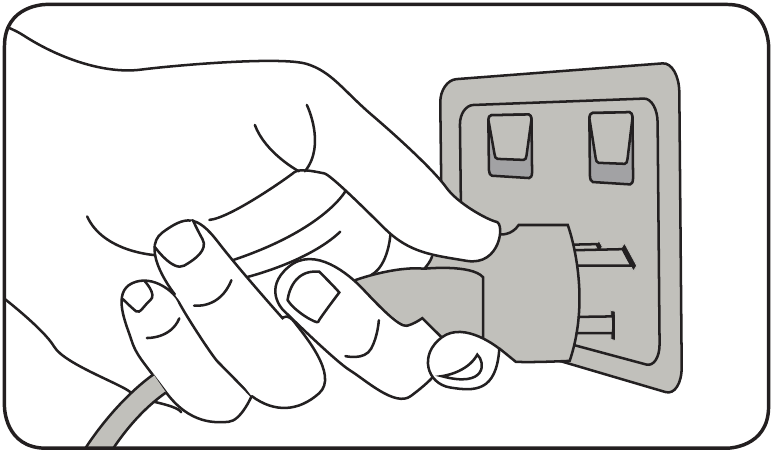

    OPERAR A BOMBA - Passo 1 - Ligar a bomba
  2. Pressione o interruptor ON/OFF (ligar/desligar) para a posição ON ( l ) (ligado)

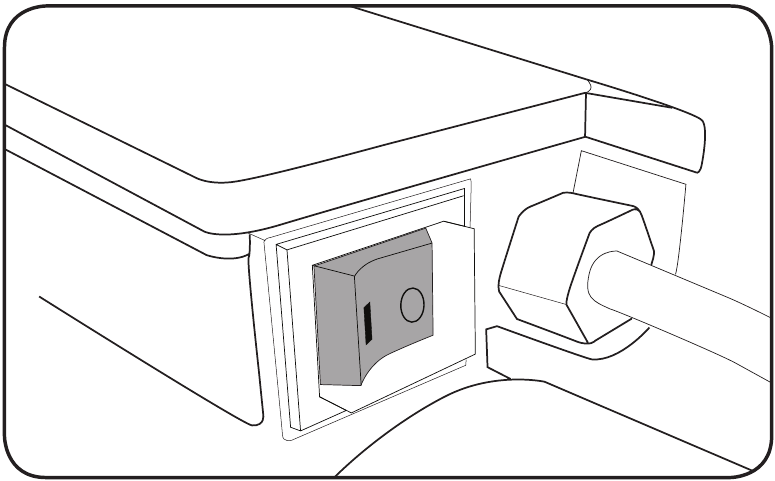

    OPERAR A BOMBA - Passo 2 - Pressione o interruptor
  3. Para desligar a bomba, pressione o interruptor ON/OFF (ligar/desligar) para a posição OFF (0) (desligado).

MANUTENÇÃO E ARMAZENAMENTO

Certifique-se de que a bomba está desligada da fonte de alimentação elétrica antes de realizar os procedimentos de manutenção.

  1. Use um pano húmido para limpar o corpo da bomba. Deixe secar completamente antes de armazenar num local seco que esteja protegido de más condições climáticas.

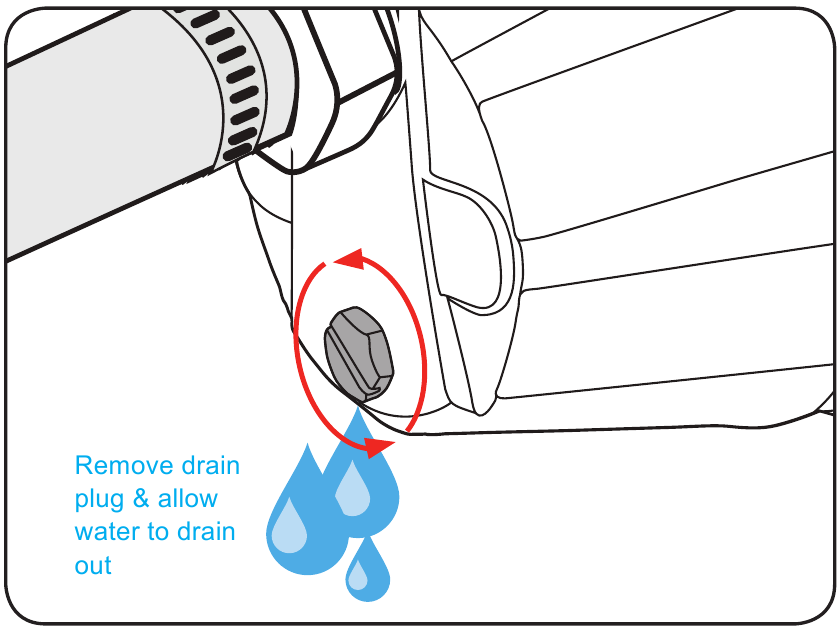

  2. Antes de armazenar a bomba. Recomenda-se drenar a bomba. Rode o bujão de drenagem no sentido anti-horário e remova-o da bomba. Isto irá drenar qualquer excesso de água. Substitua o bujão de drenagem, rodando-o no sentido horário
    Manutenção - Drenar a bomba

NOTA: Certifique-se de que a válvula de gaveta no seu tanque de água não é deixada aberta, pois isso permitirá que a água drene do tanque de água.

INSTALAÇÃO

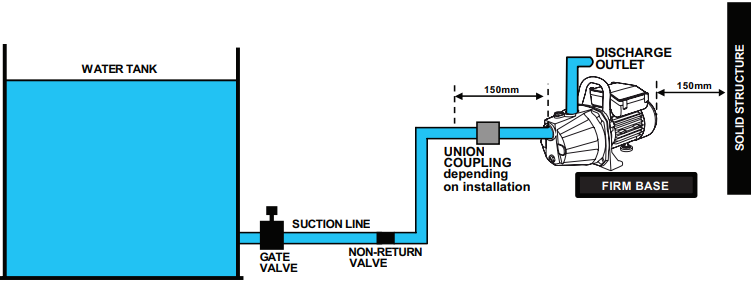

LIGAÇÃO COM A BASE DO TANQUE ABAIXO DA BOMBA DE ÁGUA

LIGAÇÃO COM A BASE DO TANQUE ABAIXO DA BOMBA DE ÁGUA

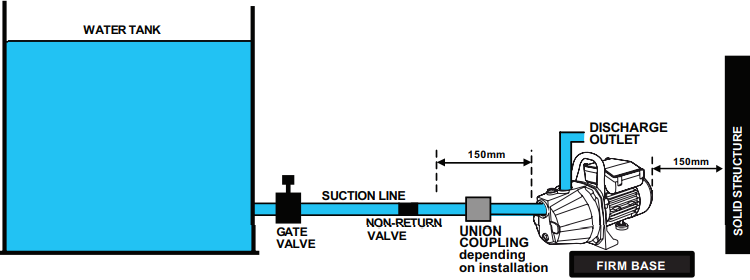

LIGAÇÃO COM A BASE DO TANQUE AO NÍVEL DA BOMBA DE ÁGUA

LIGAÇÃO COM A BASE DO TANQUE AO NÍVEL DA BOMBA DE ÁGUA

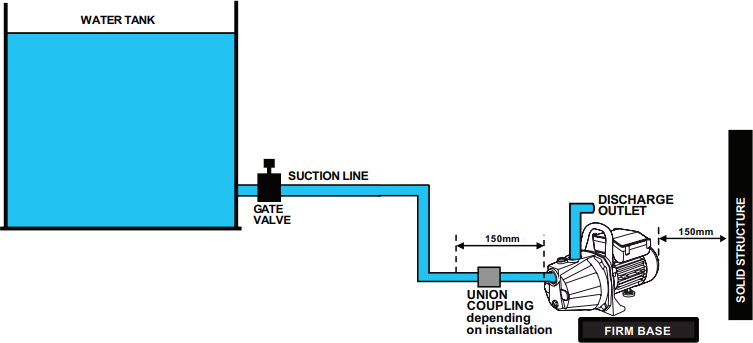

LIGAÇÃO COM A BASE DO TANQUE ACIMA DA BOMBA DE ÁGUA

LIGAÇÃO COM A BASE DO TANQUE ACIMA DA BOMBA DE ÁGUA

RESOLUÇÃO DE PROBLEMAS

Problema Causa Possível Solução

A bomba não arranca ou não bombeia água

 A bomba não está ligada à fonte de alimentação Verifique se a bomba está ligada à fonte de alimentação principal
A bomba está bloqueada Desligue a bomba da alimentação principal. Inspecione a saída de descarga e o filtro
A bomba não está ligada ao abastecimento de água Certifique-se de que a bomba está ligada ao abastecimento de água
A bomba não fornece água quando o motor está a funcionar A bomba não foi escorvada Encha a bomba com água, certifique-se de que a linha de sucção e a bomba estão cheias de água
A linha de sucção está a vazar Verifique a linha de sucção quanto a fugas e substitua a mangueira ou tubo se estiver danificado ou gasto
A bomba está a aspirar ar Certifique-se de que todas as conexões e acessórios estão bem apertados
A bomba está bloqueada Desligue a alimentação principal e verifique a saída de descarga e o filtro quanto a qualquer matéria estranha
A bomba não está a produzir pressão suficiente Verifique todas as peças da bomba e limpe-as
A fonte de água não tem água suficiente Aguarde até que a fonte de água aumente para que a bomba possa operar
A altura de sucção é muito alta Certifique-se de que a altura de sucção não é superior a 8m
O diâmetro da mangueira é muito pequeno Certifique-se de que o diâmetro da mangueira é de pelo menos 25mm (linha de sucção) e 19mm (linha de descarga)
O tubo ou tubagem não permanece na rosca macho quando a água está a passar A mangueira ou tubagem pode estar gasta ou variar ligeiramente com as dimensões Adicione uma braçadeira de mangueira para evitar fugas e fixar a mangueira ou tubo

A bomba opera intermitentemente

 Existe uma fuga de água na canalização doméstica Inspecione e corrija quaisquer fugas
A tensão está fora da faixa Forneça a bomba de acordo com os requisitos da etiqueta de classificação (230-240V)
O fluxo de ar não está a permitir que o motor arrefeça Certifique-se de que a bomba está numa área bem ventilada
O motor está avariado ou danificado l Contacte o serviço de apoio ao cliente da Ozito

Mau desempenho, baixo fluxo de pressão

 Linha de sucção defeituosa Verifique todas as linhas de sucção quanto a fugas ou quaisquer danos. Substitua-as se estiverem defeituosas e verifique se está a utilizar uma mangueira reforçada para evitar que a mangueira colapse
