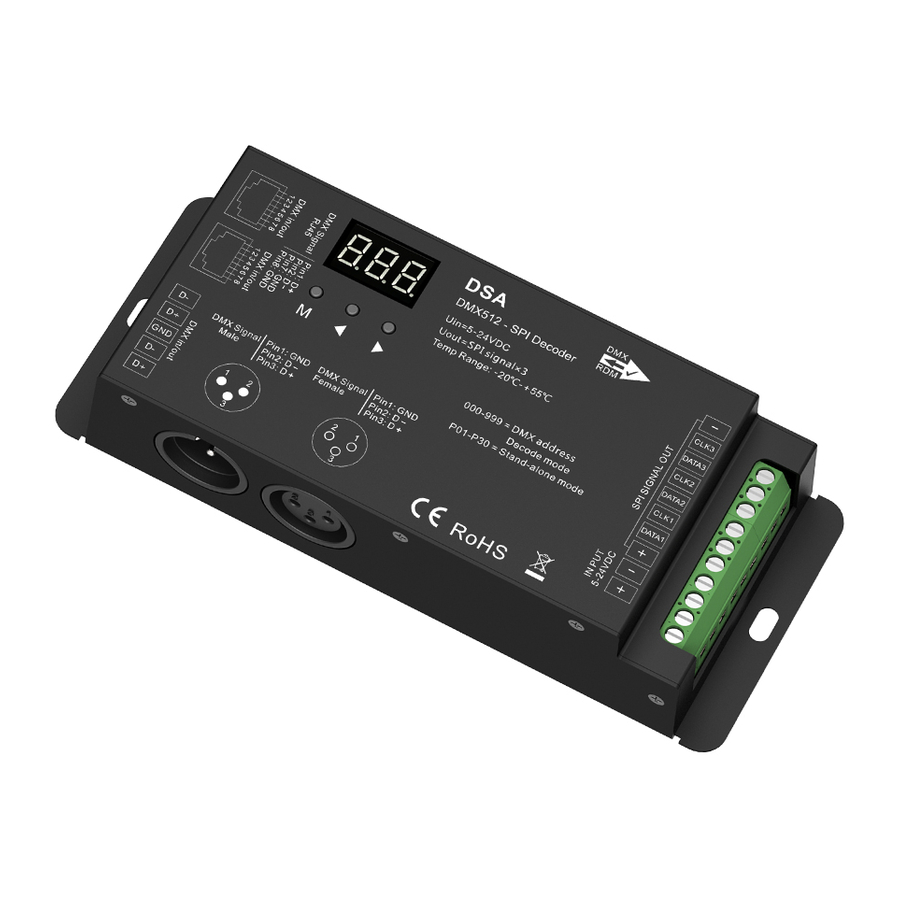

SKYDANCE DSA - Εγχειρίδιο αποκωδικοποιητή DMX512-SPI και ελεγκτή RF

Χαρακτηριστικά

• Αποκωδικοποιητής DMX512 σε SPI και ελεγκτής RF με ψηφιακή οθόνη.
• Συμβατό με 45 είδη ψηφιακών ταινιών LED RGB ή RGBW, ο τύπος IC και η σειρά R/G/B μπορούν να ρυθμιστούν.
  Συμβατά IC: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• Επιλέξιμη λειτουργία αποκωδικοποίησης DMX, αυτόνομη λειτουργία και λειτουργία RF.
• Τυπική συμβατή διεπαφή DMX512, ορίστε την διεύθυνση έναρξης αποκωδικοποίησης DMX με κουμπιά.
• Σε αυτόνομη λειτουργία, αλλάξτε τη λειτουργία, την ταχύτητα ή τη φωτεινότητα με κουμπιά.
• Σε λειτουργία RF, αντιστοιχίστε με τηλεχειριστήριο RF 2.4G RGB/RGBW.
• 32 είδη δυναμικής λειτουργίας, συμπεριλαμβανομένων των ιπποδρομιών, κυνηγητού, ροής, μονοπατιού ή σταδιακής αλλαγής στυλ.

Τεχνικές παράμετροι

Μηχανικές κατασκευές και εγκαταστάσεις

Διάγραμμα καλωδίωσης

Σημείωση:

• Εάν η λωρίδα SPI LED pixel είναι ελέγχου ενός καλωδίου, η έξοδος DATA και CLK είναι ίδια, μπορούμε να συνδέσουμε έως και 6 λωρίδες LED.
• Εάν η λωρίδα SPI LED pixel είναι ελέγχου δύο καλωδίων, μπορούμε να συνδέσουμε έως και 3 λωρίδες LED.

Λειτουργία

Τύπος IC, σειρά RGB και ρύθμιση μήκους pixel

• Πρέπει να βεβαιωθείτε ότι ο τύπος IC, η σειρά RGB και το μήκος pixel της λωρίδας LED είναι σωστά.

• Πατήστε παρατεταμένα τα πλήκτρα M και ◀, προετοιμαστείτε για τη ρύθμιση του τύπου IC, της σειράς RGB, του μήκους pixel, της αυτόματης κενής οθόνης,
  Πατήστε σύντομα το πλήκτρο M για να αλλάξετε τέσσερα στοιχεία.
  Πατήστε το πλήκτρο ◀ ή ▶ για να ρυθμίσετε την τιμή κάθε στοιχείου.
  Πατήστε παρατεταμένα το πλήκτρο M για 2 δευτερόλεπτα ή λήξει το χρονικό όριο 10 δευτερολέπτων, για να τερματίσετε τη ρύθμιση.
• Πίνακας τύπων IC:

• Σειρά RGB: O-1 - O-6 υποδεικνύουν έξι σειρές (RGB, RBG, GRB, GBR, BRG, BGR).
• Μήκος pixel: Το εύρος είναι 008-900.
• Αυτόματη κενή οθόνη: ενεργοποίηση ("bon") ή απενεργοποίηση ("boF") αυτόματης κενής οθόνης.

Λειτουργία αποκωδικοποίησης DMX

Υπάρχουν δύο επιλέξιμες λειτουργίες αποκωδικοποίησης DMX.

Λειτουργία αποκωδικοποίησης DMX 1: αλλάξτε το χρώμα του φωτός ρυθμίζοντας τη διεύθυνση αποκωδικοποίησης DMX.
Λειτουργία αποκωδικοποίησης DMX 2_: αλλάξτε τις δυναμικές λειτουργίες φωτός, ελέγξτε τη φωτεινότητα και την ταχύτητα της δυναμικής λειτουργίας μέσω 3 διαφορετικών διευθύνσεων αποκωδικοποίησης DMX.

Πατήστε παρατεταμένα τα πλήκτρα M, ◀ και ▶ ταυτόχρονα για να αλλάξετε τη λειτουργία αποκωδικοποίησης DMX (εμφάνιση "d-1") και τη λειτουργία αποκωδικοποίησης DMX (εμφάνιση "d-2").
Πατήστε παρατεταμένα το πλήκτρο M για 2 δευτερόλεπτα και, στη συνέχεια, επιστρέψτε στη διεπαφή διεύθυνσης DMX.

Λειτουργία 1

• Πατήστε σύντομα το πλήκτρο M, όταν εμφανίζεται 001-512, εισέλθετε στη λειτουργία αποκωδικοποίησης DMX.
• Πατήστε το πλήκτρο ◀ ή ▶ για να αλλάξετε τη διεύθυνση έναρξης αποκωδικοποίησης DMX (001-512), πατήστε παρατεταμένα για γρήγορη ρύθμιση.
• Πατήστε παρατεταμένα το πλήκτρο M για 2 δευτερόλεπτα, προετοιμαστείτε για τη ρύθμιση του αριθμού αποκωδικοποίησης και του πολλαπλάσιου των pixel.
  Πατήστε σύντομα το πλήκτρο M για να αλλάξετε δύο στοιχεία.
  Πατήστε το πλήκτρο ◀ ή ▶ για να ρυθμίσετε την τιμή κάθε στοιχείου.
  Αριθμός αποκωδικοποίησης (εμφάνιση "dno"): Αριθμός καναλιού αποκωδικοποίησης DMX, το εύρος είναι 003-600 (για RGB).
  Πολλαπλάσιο των pixel (εμφάνιση "Pno"): Κάθε μήκος ελέγχου 3 καναλιών DMX (για RGB), το εύρος είναι 001- μήκος pixel.
  Πατήστε παρατεταμένα το πλήκτρο M για 2 δευτερόλεπτα ή λήξει το χρονικό όριο 10 δευτερολέπτων, για να τερματίσετε τη ρύθμιση.
• Εάν υπάρχει είσοδος σήματος DMX, θα εισέλθει αυτόματα στη λειτουργία αποκωδικοποίησης DMX.
  Για παράδειγμα, ο αποκωδικοποιητής DMX-SPI συνδέεται με τη λωρίδα RGB:
  Δεδομένα DMX από την κονσόλα DMX512:

  Έξοδος αποκωδικοποιητή DMX-SPI (διεύθυνση έναρξης: 001, αριθμός καναλιού αποκωδικοποίησης: 18, κάθε μήκος ελέγχου 3 καναλιών: 1):

  Έξοδος αποκωδικοποιητή DMX-SPI (διεύθυνση έναρξης: 001, αριθμός καναλιού αποκωδικοποίησης: 18, κάθε μήκος ελέγχου 3 καναλιών: 3):


Λειτουργία 2

• Πατήστε σύντομα το πλήκτρο M, όταν εμφανίζεται 001-512, πατήστε το πλήκτρο ◀ ή ▶ για να αλλάξετε τη διεύθυνση έναρξης αποκωδικοποίησης DMX (001-512), πατήστε παρατεταμένα για γρήγορη ρύθμιση.
  Για παράδειγμα, όταν η διεύθυνση έναρξης DMX έχει οριστεί σε 001. Η διεύθυνση 1 της κονσόλας DMX είναι για τη ρύθμιση του δυναμικού τύπου φωτός (32 λειτουργίες), η διεύθυνση 2 είναι για τη ρύθμιση της φωτεινότητας (10 επίπεδα), η διεύθυνση 3 είναι για τη ρύθμιση της ταχύτητας (10 επίπεδα). Πατήστε παρατεταμένα το πλήκτρο M για 2 δευτερόλεπτα ή λήξει το χρονικό όριο 10 δευτερολέπτων, για να τερματίσετε τη ρύθμιση.
• Διεύθυνση 1 της κονσόλας DMX: δυναμική λειτουργία φωτός

• Διεύθυνση 2 της κονσόλας DMX: Φωτεινότητα (όταν η διεύθυνση 2<5, σβήστε το φως)

• Διεύθυνση 3 της κονσόλας DMX: Ταχύτητα


Αυτόνομη λειτουργία

• Πατήστε σύντομα το πλήκτρο M, όταν εμφανίζεται P01-P32, εισέλθετε στην αυτόνομη λειτουργία.

• Πατήστε το πλήκτρο ◀ ή ▶ για να αλλάξετε τον αριθμό της δυναμικής λειτουργίας (P01-P32).
• Κάθε λειτουργία μπορεί να ρυθμίσει την ταχύτητα και τη φωτεινότητα.
  Πατήστε παρατεταμένα το πλήκτρο M για 2 δευτερόλεπτα, προετοιμαστείτε για τη ρύθμιση της ταχύτητας και της φωτεινότητας της λειτουργίας.
  Πατήστε σύντομα το πλήκτρο M για να αλλάξετε δύο στοιχεία.
  Πατήστε το πλήκτρο ◀ ή ▶ για να ρυθμίσετε την τιμή κάθε στοιχείου.
  Ταχύτητα λειτουργίας: Ταχύτητα επιπέδου 1-10 (S-1, S-9, S-F).

  Φωτεινότητα λειτουργίας: Φωτεινότητα επιπέδου 1-10 (b-1, b-9, b-F).

  Πατήστε παρατεταμένα το πλήκτρο M για 2 δευτερόλεπτα ή λήξει το χρονικό όριο 10 δευτερολέπτων, για να τερματίσετε τη ρύθμιση.
• Εισέλθετε στην αυτόνομη λειτουργία μόνο όταν το σήμα DMX είναι αποσυνδεδεμένο ή χαθεί.

Λίστα δυναμικών λειτουργιών

Επαναφορά της προεπιλεγμένης παραμέτρου εργοστασίου

• Πατήστε παρατεταμένα τα πλήκτρα ◀ και ▶, επαναφέρετε την προεπιλεγμένη παράμετρο εργοστασίου, εμφανίστε "RES".
• Προεπιλεγμένη παράμετρος εργοστασίου: Λειτουργία αποκωδικοποίησης DMX, η διεύθυνση έναρξης αποκωδικοποίησης DMX είναι 1, ο αριθμός αποκωδικοποίησης είναι 510, το πολλαπλάσιο των pixel 1, ο αριθμός της δυναμικής λειτουργίας είναι 1, ο τύπος τσιπ είναι TM1809, σειρά RGB, το μήκος pixel είναι 170, απενεργοποιήστε την αυτόματη κενή οθόνη, χωρίς αντιστοιχισμένο τηλεχειριστήριο RF.

Λειτουργία RF

• Αντιστοίχιση:
  Πατήστε παρατεταμένα τα πλήκτρα M και ▶ για 2 δευτερόλεπτα, εμφανίστε "RLS", εντός 5 δευτερολέπτων, πατήστε το πλήκτρο ενεργοποίησης/απενεργοποίησης του τηλεχειριστηρίου RGB, εμφανίστε "RLO", η αντιστοίχιση είναι επιτυχής,
  στη συνέχεια, χρησιμοποιήστε το τηλεχειριστήριο RF για να αλλάξετε τον αριθμό λειτουργίας, να ρυθμίσετε την ταχύτητα ή τη φωτεινότητα.
• Διαγραφή:
  Πατήστε παρατεταμένα τα πλήκτρα M και ▶ για 5 δευτερόλεπτα, έως ότου εμφανιστεί "RLE", διαγράψτε όλα τα αντιστοιχισμένα τηλεχειριστήρια RF.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη SKYDANCE DSA - Εγχειρίδιο αποκωδικοποιητή DMX512-SPI και ελεγκτή RF

Διαθέσιμες γλώσσες
