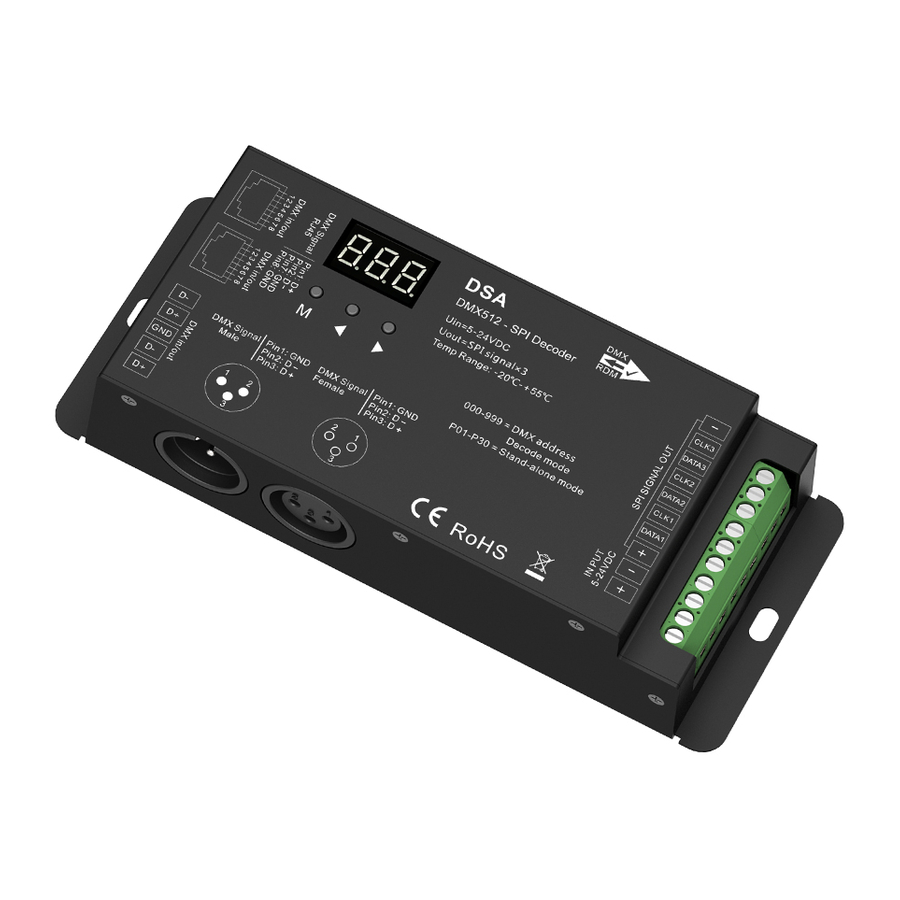

SKYDANCE DSA - Manual de utilizare decodor DMX512-SPI și controler RF

Caracteristici

• Decodor DMX512 la SPI și controler RF cu afișaj digital.
• Compatibil cu 45 de tipuri de benzi LED RGB sau RGBW digitale IC, tipul IC și ordinea R/G/B pot fi setate.
  IC-uri compatibile: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• Modul de decodare DMX, modul autonom și modul RF selectabile.
• Interfață standard conformă DMX512, setați adresa de început a decodării DMX prin butoane.
• În modul autonom, schimbați modul, viteza sau luminozitatea prin butoane.
• În modul RF, potriviți cu telecomanda RF 2.4G RGB/RGBW.
• 32 de tipuri de moduri dinamice, inclusiv curse de cai, urmărire, curgere, traseu sau stil de schimbare treptată.

Parametri tehnici

Structuri mecanice și instalații

Diagrama de cablare

Notă:

• Dacă banda LED pixel SPI este controlată cu un singur fir, ieșirea DATA și CLK este aceeași, putem conecta până la 6 benzi LED.
• Dacă banda LED pixel SPI este controlată cu două fire, putem conecta până la 3 benzi LED.

Operare

Tipul IC, ordinea RGB și setarea lungimii pixelilor

• Trebuie să vă asigurați mai întâi că tipul IC, ordinea RGB și lungimea pixelilor benzii LED sunt corecte.

• Apăsați lung tastele M și ◀, pregătiți pentru configurarea tipului IC, ordinea RGB, lungimea pixelilor, ecran gol automat,
  Apăsați scurt tasta M pentru a comuta între patru elemente.
  Apăsați tasta ◀ sau ▶ pentru a configura valoarea fiecărui element.
  Apăsați lung tasta M timp de 2 secunde sau așteptați 10 secunde pentru a ieși din setare.
• Tabelul tipurilor IC:

• Ordinea RGB: O-1 - O-6 indică șase ordine (RGB, RBG, GRB, GBR, BRG, BGR).
• Lungimea pixelilor: Intervalul este 008-900.
• Ecran gol automat: activați ("bon") sau dezactivați ("boF") ecranul gol automat.

Modul de decodare DMX

Există două moduri de decodare DMX selectabile.

Modul de decodare DMX 1: schimbați culoarea luminii prin setarea adresei de decodare DMX;
Modul de decodare DMX 2_: comutați modurile dinamice de lumină, controlați luminozitatea și viteza modului dinamic prin 3 adrese diferite de decodare DMX.

Apăsați lung tastele M, ◀ și ▶ în același timp pentru a comuta modul de decodare DMX (afișează "d-1") și modul de decodare DMX (afișează "d-2").
Apăsați lung tasta M timp de 2 secunde, apoi reveniți la interfața adresei DMX.

Modul 1

• Apăsați scurt tasta M, când afișează 001-512, intrați în modul de decodare DMX.
• Apăsați tasta ◀ sau ▶ pentru a schimba adresa de început a decodării DMX (001-512), apăsați lung pentru ajustare rapidă.
• Apăsați lung tasta M timp de 2 secunde, pregătiți pentru configurarea numărului de decodare și a multiplului de pixeli.
  Apăsați scurt tasta M pentru a comuta între două elemente.
  Apăsați tasta ◀ sau ▶ pentru a configura valoarea fiecărui element.
  Numărul de decodare (afișează "dno"): Numărul canalului de decodare DMX, intervalul este 003-600 (pentru RGB).
  Multiplu de pixeli (afișează "Pno"): Lungimea de control a fiecărui canal 3 DMX (pentru RGB), intervalul este 001- lungimea pixelilor.
  Apăsați lung tasta M timp de 2 secunde sau așteptați 10 secunde pentru a ieși din setare.
• Dacă există o intrare de semnal DMX, va intra automat în modul de decodare DMX.
  De exemplu, decodorul DMX-SPI se conectează cu banda RGB:
  Date DMX de la consola DMX512:

  Ieșire decodor DMX-SPI (adresa de început: 001, numărul canalului de decodare: 18, lungimea de control a fiecărui canal 3: 1):

  Ieșire decodor DMX-SPI (adresa de început: 001, numărul canalului de decodare: 18, lungimea de control a fiecărui canal 3: 3):


Modul 2

• Apăsați scurt tasta M, când afișează 001-512, apăsați tasta ◀ sau ▶ pentru a schimba adresa de început a decodării DMX (001-512), apăsați lung pentru ajustare rapidă.
  De exemplu, când adresa de început DMX este setată la 001. Adresa 1 a consolei DMX este pentru setarea tipului de lumină dinamică (32 de moduri), adresa 2 este pentru setarea luminozității (10 niveluri), adresa 3 este pentru setarea vitezei (10 niveluri). Apăsați lung tasta M timp de 2 secunde sau așteptați 10 secunde pentru a ieși din setare.
• Adresa 1 a consolei DMX: modul de lumină dinamică

• Adresa 2 a consolei DMX: Luminozitate (când adresa 2<5, opriți lumina)

• Adresa 3 a consolei DMX: Viteză


Modul autonom

• Apăsați scurt tasta M, când afișează P01-P32, intrați în modul autonom.

• Apăsați tasta ◀ sau ▶ pentru a schimba numărul modului dinamic (P01-P32).
• Fiecare mod poate ajusta viteza și luminozitatea.
  Apăsați lung tasta M timp de 2 secunde, pregătiți pentru configurarea vitezei și luminozității modului.
  Apăsați scurt tasta M pentru a comuta între două elemente.
  Apăsați tasta ◀ sau ▶ pentru a configura valoarea fiecărui element.
  Viteza modului: viteza nivelului 1-10 (S-1, S-9, S-F).

  Luminozitatea modului: luminozitatea nivelului 1-10 (b-1, b-9, b-F).

  Apăsați lung tasta M timp de 2 secunde sau așteptați 10 secunde pentru a ieși din setare.
• Intrați în modul autonom numai când semnalul DMX este deconectat sau pierdut.

Lista modurilor dinamice

Restabiliți parametrul implicit din fabrică

• Apăsați lung tastele ◀ și ▶, restabiliți parametrul implicit din fabrică, afișează "RES".
• Parametrul implicit din fabrică: modul de decodare DMX, adresa de început a decodării DMX este 1, numărul de decodare este 510, multiplul de pixeli este 1, numărul modului dinamic este 1, tipul de cip este TM1809, ordinea RGB, lungimea pixelilor este 170, dezactivați ecranul gol automat, fără telecomandă RF potrivită.

Modul RF

• Potrivire (Match):
  Apăsați lung tastele M și ▶ timp de 2 secunde, afișează "RLS", în termen de 5 secunde, apăsați tasta on/off a telecomenzii RGB, afișează "RLO", potrivirea a reușit,
  apoi utilizați telecomanda RF pentru a schimba numărul modului, ajustați viteza sau luminozitatea.
• Ștergere (Delete):
  Apăsați lung tastele M și ▶ timp de 5 secunde, până când afișează "RLE", ștergeți toate telecomenzile RF potrivite.
