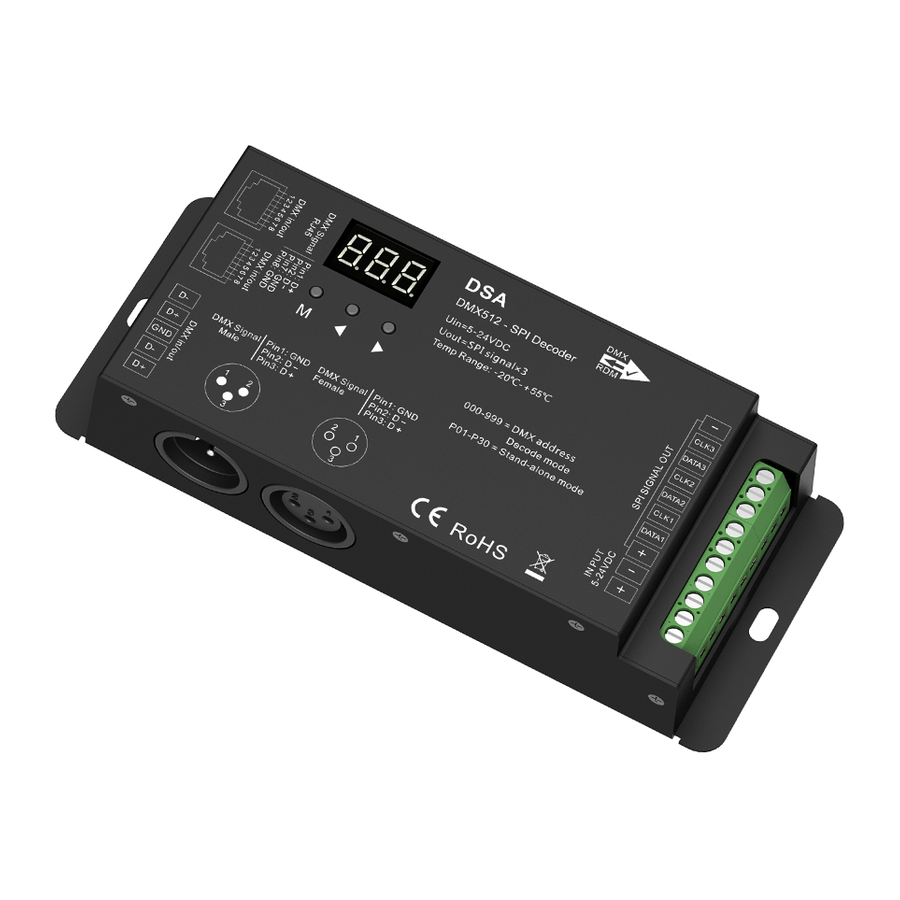

SKYDANCE DSA - DMX512-SPI-dekooderi ja RF-ohjaimen käyttöohje

Ominaisuudet

• DMX512-SPI-dekooderi ja RF-ohjain digitaalisella näytöllä.
• Yhteensopiva 45 erityyppisen digitaalisen IC RGB- tai RGBW-LED-nauhan kanssa, IC-tyyppi ja R/G/B-järjestys voidaan asettaa.
  Yhteensopivat IC:t: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• DMX-dekoodaustila, itsenäinen tila ja RF-tila valittavissa.
• Standardin DMX512-yhteensopiva liitäntä, aseta DMX-dekoodauksen aloitusosoite painikkeilla.
• Itsenäisessä tilassa, muuta tilaa, nopeutta tai kirkkautta painikkeilla.
• RF-tilassa, yhdistä RF 2.4G RGB/RGBW -kaukosäätimeen.
• 32 erilaista dynaamista tilaa, sisältää hevoskilpailun, takaa-ajon, virtauksen, jäljen tai asteittaisen muutoksen tyylin.

Tekniset tiedot

Mekaaniset rakenteet ja asennukset

Kytkentäkaavio

Huomautus:

• Jos SPI-LED-pikselinauha on yksijohtiminen ohjaus, DATA- ja CLK-ulostulo on sama, voimme kytkeä jopa 6 LED-nauhaa.
• Jos SPI-LED-pikselinauha on kaksijohtiminen ohjaus, voimme kytkeä jopa 3 LED-nauhaa.

Käyttö

IC-tyyppi, RGB-järjestys ja pikselipituuden asetus

• Sinun on ensin varmistettava, että LED-nauhan IC-tyyppi, RGB-järjestys ja pikselipituus ovat oikein.

• Paina pitkään M- ja ◀-näppäimiä, valmistele IC-tyypin, RGB-järjestyksen, pikselipituuden ja automaattisen tyhjän näytön asetusta,
  Paina lyhyesti M-näppäintä vaihtaaksesi neljää kohdetta.
  Paina ◀- tai ▶-näppäintä asettaaksesi kunkin kohteen arvon.
  Paina pitkään M-näppäintä 2 sekunnin ajan tai odota 10 sekuntia, poistu asetuksista.
• IC-tyyppitaulukko:

• RGB-järjestys: O-1 - O-6 ilmaisevat kuusi järjestystä (RGB, RBG, GRB, GBR, BRG, BGR).
• Pikselipituus: Alue on 008-900.
• Automaattinen tyhjä näyttö: ota käyttöön ("bon") tai poista käytöstä ("boF") automaattinen tyhjä näyttö.

DMX-dekoodaustila

Valittavissa on kaksi DMX-dekoodaustilaa.

DMX-dekoodaustila 1: muuta valon väriä asettamalla DMX-dekoodausosoite;
DMX-dekoodaustila 2_: vaihda valon dynaamisia tiloja, säädä kirkkautta ja dynaamisen tilan nopeutta 3 eri DMX-dekoodausosoitteen kautta.

Paina pitkään M-, ◀- ja ▶-näppäimiä samanaikaisesti vaihtaaksesi DMX-dekoodaustilaa (näyttö "d-1") ja DMX-dekoodaustilaa (näyttö "d-2").
Paina pitkään M-näppäintä 2 sekunnin ajan ja palaa sitten DMX-osoiteliittymään.

Tila 1

• Paina lyhyesti M-näppäintä, kun näytössä on 001-512, siirry DMX-dekoodaustilaan.
• Paina ◀- tai ▶-näppäintä muuttaaksesi DMX-dekoodauksen aloitusosoitetta (001-512), paina pitkään nopeaa säätöä varten.
• Paina pitkään M-näppäintä 2 sekunnin ajan, valmistele dekoodausnumeron ja pikselien kerrannaisen asetusta.
  Paina lyhyesti M-näppäintä vaihtaaksesi kahta kohdetta.
  Paina ◀- tai ▶-näppäintä asettaaksesi kunkin kohteen arvon.
  Dekoodausnumero (näyttö "dno"): DMX-dekoodauskanavan numero, alue on 003-600 (RGB:lle).
  Pikselien kerrannainen (näyttö "Pno"): Jokainen 3 DMX-kanavan ohjauspituus (RGB:lle), alue on 001- pikselipituus.
  Paina pitkään M-näppäintä 2 sekunnin ajan tai odota 10 sekuntia, poistu asetuksista.
• Jos DMX-signaali on sisäänmenossa, siirrytään automaattisesti DMX-dekoodaustilaan.
  Esimerkiksi DMX-SPI-dekooderi on kytketty RGB-nauhaan:
  DMX-data DMX512-konsolista:

  DMX-SPI-dekooderin ulostulo (aloitusosoite: 001, dekoodauskanavan numero: 18, jokainen 3 kanavan ohjauspituus: 1):

  DMX-SPI-dekooderin ulostulo (aloitusosoite: 001, dekoodauskanavan numero: 18, jokainen 3 kanavan ohjauspituus: 3):


Tila 2

• Paina lyhyesti M-näppäintä, kun näytössä on 001-512, paina ◀- tai ▶-näppäintä muuttaaksesi DMX-dekoodauksen aloitusosoitetta (001-512), paina pitkään nopeaa säätöä varten.
  Esimerkiksi, kun DMX-aloitusosoite on asetettu arvoon 001. DMX-konsolin osoite 1 on dynaamisen valotyypin asetusta (32 tilaa) varten, osoite 2 on kirkkauden asetusta (10 tasoa) varten, osoite 3 on nopeuden asetusta (10 tasoa) varten. Paina pitkään M-näppäintä 2 sekunnin ajan tai odota 10 sekuntia, poistu asetuksista.
• DMX-konsolin osoite 1: dynaaminen valotila

• DMX-konsolin osoite 2: Kirkkaus (kun osoite 2<5, sammuta valo)

• DMX-konsolin osoite 3: Nopeus


Itsenäinen tila

• Paina lyhyesti M-näppäintä, kun näytössä on P01-P32, siirry itsenäiseen tilaan.

• Paina ◀- tai ▶-näppäintä muuttaaksesi dynaamisen tilan numeroa (P01-P32).
• Jokainen tila voi säätää nopeutta ja kirkkautta.
  Paina pitkään M-näppäintä 2 sekunnin ajan, valmistele tilan nopeuden ja kirkkauden asetusta.
  Paina lyhyesti M-näppäintä vaihtaaksesi kahta kohdetta.
  Paina ◀- tai ▶-näppäintä asettaaksesi kunkin kohteen arvon.
  Tilan nopeus: 1-10 tason nopeus (S-1, S-9, S-F).

  Tilan kirkkaus: 1-10 tason kirkkaus (b-1, b-9, b-F).

  Paina pitkään M-näppäintä 2 sekunnin ajan tai odota 10 sekuntia, poistu asetuksista.
• Siirry itsenäiseen tilaan vain, kun DMX-signaali on katkaistu tai kadonnut.

Dynaamisten tilojen luettelo

Palauta tehdasasetukset

• Paina pitkään ◀- ja ▶-näppäimiä, palauta tehdasasetukset, näyttö "RES".
• Tehdasasetukset: DMX-dekoodaustila, DMX-dekoodauksen aloitusosoite on 1, dekoodausnumero on 510, pikselien kerrannainen 1, dynaamisen tilan numero on 1, sirutyyppi on TM1809, RGB-järjestys, pikselipituus on 170, poista automaattinen tyhjä näyttö käytöstä, ilman yhdistettyä RF-kaukosäädintä.

RF-tila

• Yhdistä (Match):
  Paina pitkään M- ja ▶-näppäimiä 2 sekunnin ajan, näyttö "RLS", 5 sekunnin sisällä, paina RGB-kaukosäätimen on/off-näppäintä, näyttö "RLO", yhdistäminen onnistui,
  käytä sitten RF-kaukosäädintä muuttaaksesi tilan numeroa, säätääksesi nopeutta tai kirkkautta.
• Poista: (Delete)
  Paina pitkään M- ja ▶-näppäimiä 5 sekunnin ajan, kunnes näytössä on "RLE", poista kaikki yhdistetyt RF-kaukosäätimet.
