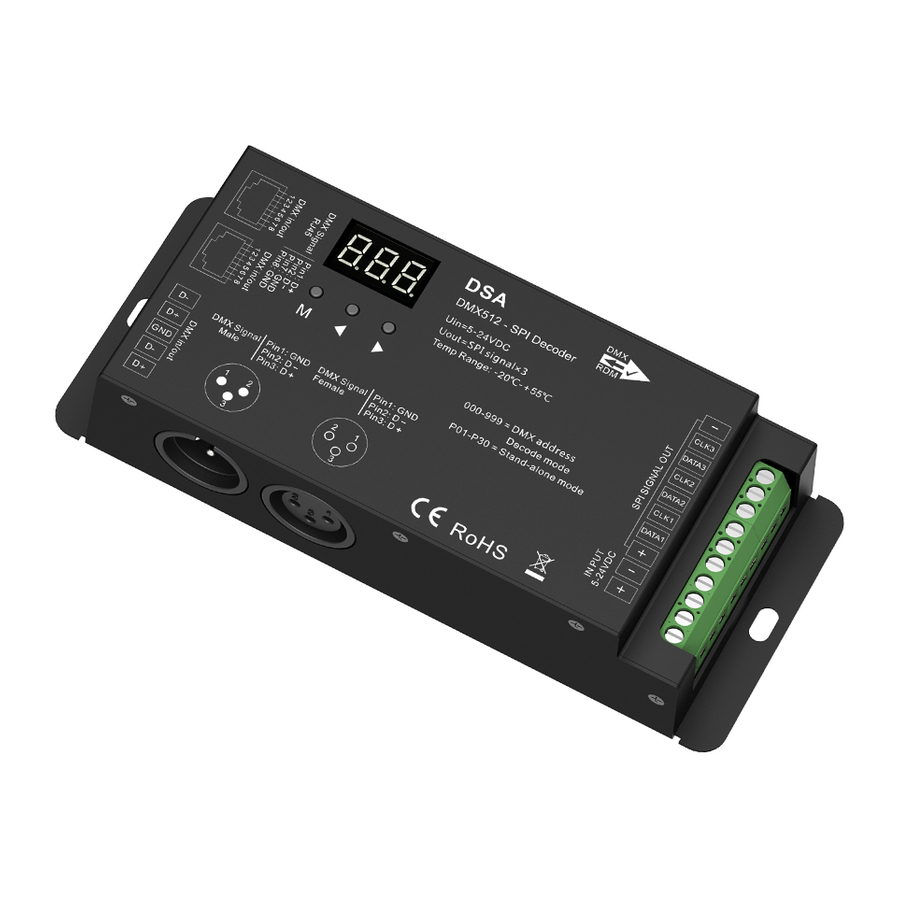

Manual del decodificador DMX512-SPI y controlador RF SKYDANCE DSA

Características

• Decodificador DMX512 a SPI y controlador RF con pantalla digital.
• Compatible con 45 tipos de tiras LED RGB o RGBW IC digitales, se puede configurar el tipo de IC y el orden R/G/B.
  ICs compatibles: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• Modo de decodificación DMX, modo autónomo y modo RF seleccionables.
• Interfaz estándar compatible con DMX512, establece la dirección de inicio de decodificación DMX mediante botones.
• En el modo autónomo, cambia el modo, la velocidad o el brillo mediante botones.
• En el modo RF, empareja con el control remoto RF 2.4G RGB/RGBW.
• 32 tipos de modo dinámico, incluyendo carreras de caballos, persecución, flujo, rastro o estilo de cambio gradual.

Parámetros técnicos

Estructuras mecánicas e instalaciones

Diagrama de cableado

Nota:

• Si la tira de píxeles LED SPI es de control de un solo cable, la salida DATA y CLK es la misma, podemos conectar hasta 6 tiras LED.
• Si la tira de píxeles LED SPI es de control de dos cables, podemos conectar hasta 3 tiras LED.

Operación

Tipo de IC, orden RGB y ajuste de longitud de píxeles

• Primero debe asegurarse de que el tipo de IC, el orden RGB y la longitud de píxeles de la tira LED sean correctos.

• Mantenga presionadas las teclas M y ◀, prepárese para configurar el tipo de IC, el orden RGB, la longitud de píxeles, la pantalla en blanco automática,
  Presione brevemente la tecla M para cambiar cuatro elementos.
  Presione la tecla ◀ o ▶ para configurar el valor de cada elemento.
  Mantenga presionada la tecla M durante 2 segundos, o espere 10 segundos, para salir de la configuración.
• Tabla de tipos de IC:

• Orden RGB: O-1 - O-6 indican seis órdenes (RGB, RBG, GRB, GBR, BRG, BGR).
• Longitud de píxeles: El rango es 008-900.
• Pantalla en blanco automática: habilitar ("bon") o deshabilitar ("boF") la pantalla en blanco automática.

Modo de decodificación DMX

Hay dos modos de decodificación DMX seleccionables.

Modo de decodificación DMX 1: cambia el color de la luz configurando la dirección de decodificación DMX;
Modo de decodificación DMX 2: cambia los modos dinámicos de la luz, controla el brillo y la velocidad del modo dinámico a través de 3 direcciones de decodificación DMX diferentes.

Mantenga presionadas las teclas M, ◀ y ▶ al mismo tiempo para cambiar el modo de decodificación DMX (muestra "d-1") y el modo de decodificación DMX (muestra "d-2").
Mantenga presionada la tecla M durante 2 segundos y luego regrese a la interfaz de dirección DMX.

Modo 1

• Presione brevemente la tecla M, cuando se muestre 001-512, ingrese al modo de decodificación DMX.
• Presione la tecla ◀ o ▶ para cambiar la dirección de inicio de decodificación DMX (001-512), mantenga presionada para un ajuste rápido.
• Mantenga presionada la tecla M durante 2 segundos, prepárese para configurar el número de decodificación y el múltiplo de píxeles.
  Presione brevemente la tecla M para cambiar dos elementos.
  Presione la tecla ◀ o ▶ para configurar el valor de cada elemento.
  Número de decodificación (muestra "dno"): Número de canal de decodificación DMX, el rango es 003-600 (para RGB).
  Múltiplo de píxeles (muestra "Pno"): Longitud de control de cada 3 canales DMX (para RGB), el rango es 001- longitud de píxeles.
  Mantenga presionada la tecla M durante 2 segundos, o espere 10 segundos, para salir de la configuración.
• Si hay una entrada de señal DMX, ingresará al modo de decodificación DMX automáticamente.
  Por ejemplo, el decodificador DMX-SPI se conecta con la tira RGB:
  Datos DMX de la consola DMX512:

  Salida del decodificador DMX-SPI (dirección de inicio: 001, número de canal de decodificación: 18, longitud de control de cada 3 canales: 1):

  Salida del decodificador DMX-SPI (dirección de inicio: 001, número de canal de decodificación: 18, longitud de control de cada 3 canales: 3):


Modo 2

• Presione brevemente la tecla M, cuando se muestre 001-512, presione la tecla ◀ o ▶ para cambiar la dirección de inicio de decodificación DMX (001-512), mantenga presionada para un ajuste rápido.
  Por ejemplo, cuando la dirección de inicio DMX se establece en 001. La dirección 1 de la consola DMX es para la configuración del tipo de luz dinámica (32 modos), la dirección 2 es para la configuración del brillo (10 niveles), la dirección 3 es para la configuración de la velocidad (10 niveles). Mantenga presionada la tecla M durante 2 segundos, o espere 10 segundos, para salir de la configuración.
• Dirección 1 de la consola DMX: modo de luz dinámica

• Dirección 2 de la consola DMX: Brillo (cuando la dirección 2<5, apague la luz)

• Dirección 3 de la consola DMX: Velocidad


Modo autónomo

• Presione brevemente la tecla M, cuando se muestre P01-P32, ingrese al modo autónomo.

• Presione la tecla ◀ o ▶ para cambiar el número de modo dinámico (P01-P32).
• Cada modo puede ajustar la velocidad y el brillo.
  Mantenga presionada la tecla M durante 2 segundos, prepárese para configurar la velocidad y el brillo del modo.
  Presione brevemente la tecla M para cambiar dos elementos.
  Presione la tecla ◀ o ▶ para configurar el valor de cada elemento.
  Velocidad del modo: velocidad de 1-10 niveles (S-1, S-9, S-F).

  Brillo del modo: brillo de 1-10 niveles (b-1, b-9, b-F).

  Mantenga presionada la tecla M durante 2 segundos, o espere 10 segundos, para salir de la configuración.
• Ingrese al modo autónomo solo cuando la señal DMX esté desconectada o perdida.

Lista de modos dinámicos

Restaurar el parámetro predeterminado de fábrica

• Mantenga presionadas las teclas ◀ y ▶, restaure el parámetro predeterminado de fábrica, muestra "RES".
• Parámetro predeterminado de fábrica: modo de decodificación DMX, la dirección de inicio de decodificación DMX es 1, el número de decodificación es 510, el múltiplo de píxeles es 1, el número de modo dinámico es 1, el tipo de chip es TM1809, orden RGB, la longitud de píxeles es 170, deshabilita la pantalla en blanco automática, sin control remoto RF emparejado.

Modo RF

• Emparejar (Match):
  Mantenga presionadas las teclas M y ▶ durante 2 segundos, muestra "RLS", dentro de 5 segundos, presione la tecla de encendido/apagado del control remoto RGB, muestra "RLO", el emparejamiento es exitoso,
  luego use el control remoto RF para cambiar el número de modo, ajustar la velocidad o el brillo.
• Eliminar (Delete):
  Mantenga presionadas las teclas M y ▶ durante 5 segundos, hasta que se muestre "RLE", elimine todos los controles remotos RF emparejados.
