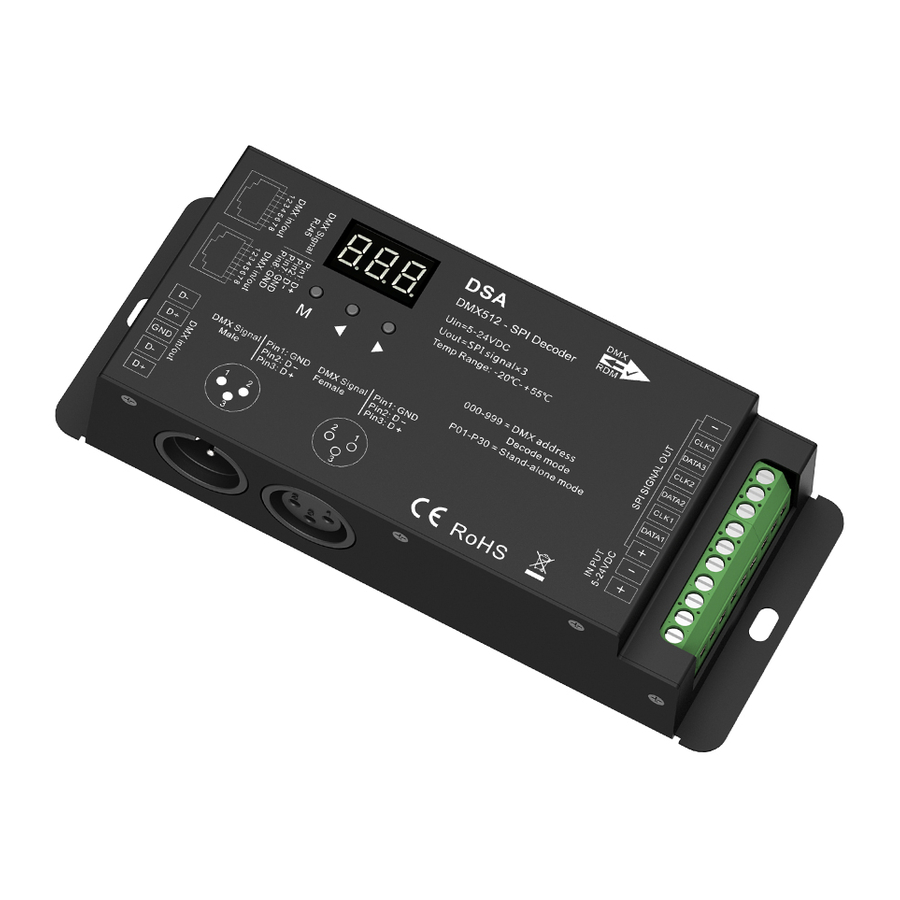

SKYDANCE DSA - Руководство пользователя DMX512-SPI декодера и RF контроллера

Особенности

• DMX512 в SPI декодер и RF контроллер с цифровым дисплеем.
• Совместим с 45 видами цифровых IC RGB или RGBW LED лент, тип IC и порядок R/G/B можно настроить.
  Совместимые IC: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• Режим декодирования DMX, автономный режим и RF режим на выбор.
• Стандартный интерфейс, совместимый с DMX512, установка начального адреса декодирования DMX с помощью кнопок.
• В автономном режиме изменение режима, скорости или яркости с помощью кнопок.
• В RF режиме сопряжение с RF 2.4G RGB/RGBW пультом дистанционного управления.
• 32 вида динамических режимов, включая бегущую строку, погоню, поток, шлейф или постепенное изменение стиля.

Технические параметры

Механические конструкции и установка

Схема подключения

Примечание:

• Если SPI LED пиксельная лента управляется по одному проводу, выходы DATA и CLK одинаковы, мы можем подключить до 6 LED лент.
• Если SPI LED пиксельная лента управляется по двум проводам, мы можем подключить до 3 LED лент.

Работа

Тип IC, порядок RGB и настройка длины пикселей

• Вы должны убедиться, что тип IC, порядок RGB и длина пикселей LED ленты верны.

• Длительное нажатие клавиш M и ◀, подготовка к настройке типа IC, порядка RGB, длины пикселей, автоматического отключения экрана,
  Короткое нажатие клавиши M для переключения между четырьмя пунктами.
  Нажмите клавишу ◀ или ▶ для установки значения каждого пункта.
  Длительное нажатие клавиши M в течение 2 секунд или истечение времени ожидания 10 секунд, выход из настройки.
• Таблица типов IC:

• Порядок RGB: O-1 - O-6 указывают шесть порядков (RGB, RBG, GRB, GBR, BRG, BGR).
• Длина пикселя: Диапазон 008-900.
• Автоматическое отключение экрана: включить ("bon") или отключить ("boF") автоматическое отключение экрана.

Режим декодирования DMX

Есть два выбираемых режима декодирования DMX.

Режим декодирования DMX 1: изменение цвета света путем установки адреса декодирования DMX;
Режим декодирования DMX 2: переключение динамических режимов света, управление яркостью и скоростью динамического режима с помощью 3 различных адресов декодирования DMX.

Длительное нажатие клавиш M, ◀ и ▶ одновременно для переключения режима декодирования DMX (отображается "d-1") и режима декодирования DMX (отображается "d-2").
Длительное нажатие клавиши M в течение 2 секунд, а затем возврат к интерфейсу адреса DMX.

Режим 1

• Короткое нажатие клавиши M, когда отображается 001-512, вход в режим декодирования DMX.
• Нажмите клавишу ◀ или ▶ для изменения начального адреса декодирования DMX (001-512), длительное нажатие для быстрой настройки.
• Длительное нажатие клавиши M в течение 2 секунд, подготовка к настройке номера декодирования и кратности пикселей.
  Короткое нажатие клавиши M для переключения между двумя пунктами.
  Нажмите клавишу ◀ или ▶ для установки значения каждого пункта.
  Номер декодирования (отображается "dno"): номер канала декодирования DMX, диапазон 003-600 (для RGB).
  Кратность пикселей (отображается "Pno"): длина управления каждым 3 каналом DMX (для RGB), диапазон 001 - длина пикселя.
  Длительное нажатие клавиши M в течение 2 секунд или истечение времени ожидания 10 секунд, выход из настройки.
• При наличии входного сигнала DMX автоматически включается режим декодирования DMX.
  Например, декодер DMX-SPI подключен к RGB ленте:
  Данные DMX с консоли DMX512:

  Выход декодера DMX-SPI (начальный адрес: 001, номер канала декодирования: 18, длина управления каждым 3 каналом: 1):

  Выход декодера DMX-SPI (начальный адрес: 001, номер канала декодирования: 18, длина управления каждым 3 каналом: 3):


Режим 2

• Короткое нажатие клавиши M, когда отображается 001-512, нажмите клавишу ◀ или ▶ для изменения начального адреса декодирования DMX (001-512), длительное нажатие для быстрой настройки.
  Например, когда начальный адрес DMX установлен на 001. Адрес 1 консоли DMX предназначен для настройки типа динамического света (32 режима), адрес 2 предназначен для настройки яркости (10 уровней), адрес 3 предназначен для настройки скорости (10 уровней). Длительное нажатие клавиши M в течение 2 секунд или истечение времени ожидания 10 секунд, выход из настройки.
• Адрес 1 консоли DMX: режим динамического света

• Адрес 2 консоли DMX: Яркость (когда адрес 2<5, выключите свет)

• Адрес 3 консоли DMX: Скорость


Автономный режим

• Короткое нажатие клавиши M, когда отображается P01-P32, вход в автономный режим.

• Нажмите клавишу ◀ или ▶ для изменения номера динамического режима (P01-P32).
• В каждом режиме можно регулировать скорость и яркость.
  Длительное нажатие клавиши M в течение 2 секунд, подготовка к настройке скорости и яркости режима.
  Короткое нажатие клавиши M для переключения между двумя пунктами.
  Нажмите клавишу ◀ или ▶ для установки значения каждого пункта.
  Скорость режима: 1-10 уровней скорости (S-1, S-9, S-F).

  Яркость режима: 1-10 уровней яркости (b-1, b-9, b-F).

  Длительное нажатие клавиши M в течение 2 секунд или истечение времени ожидания 10 секунд, выход из настройки.
• Вход в автономный режим только при отключении или потере сигнала DMX.

Список динамических режимов

Восстановление заводских параметров по умолчанию

• Длительное нажатие клавиш ◀ и ▶, восстановление заводских параметров по умолчанию, отображается "RES".
• Заводские параметры по умолчанию: режим декодирования DMX, начальный адрес декодирования DMX - 1, номер декодирования - 510, кратность пикселей - 1, номер динамического режима - 1, тип чипа - TM1809, порядок RGB, длина пикселя - 170, отключено автоматическое отключение экрана, без сопряженного RF пульта.

RF режим

• Сопряжение:
  Длительное нажатие клавиш M и ▶ в течение 2 секунд, отображается "RLS", в течение 5 секунд нажмите клавишу включения/выключения RGB пульта, отображается "RLO", сопряжение выполнено успешно,
  затем используйте RF пульт для изменения номера режима, регулировки скорости или яркости.
• Удалить:
  Длительное нажатие клавиш M и ▶ в течение 5 секунд, пока не отобразится "RLE", удалите все сопряженные RF пульты.
