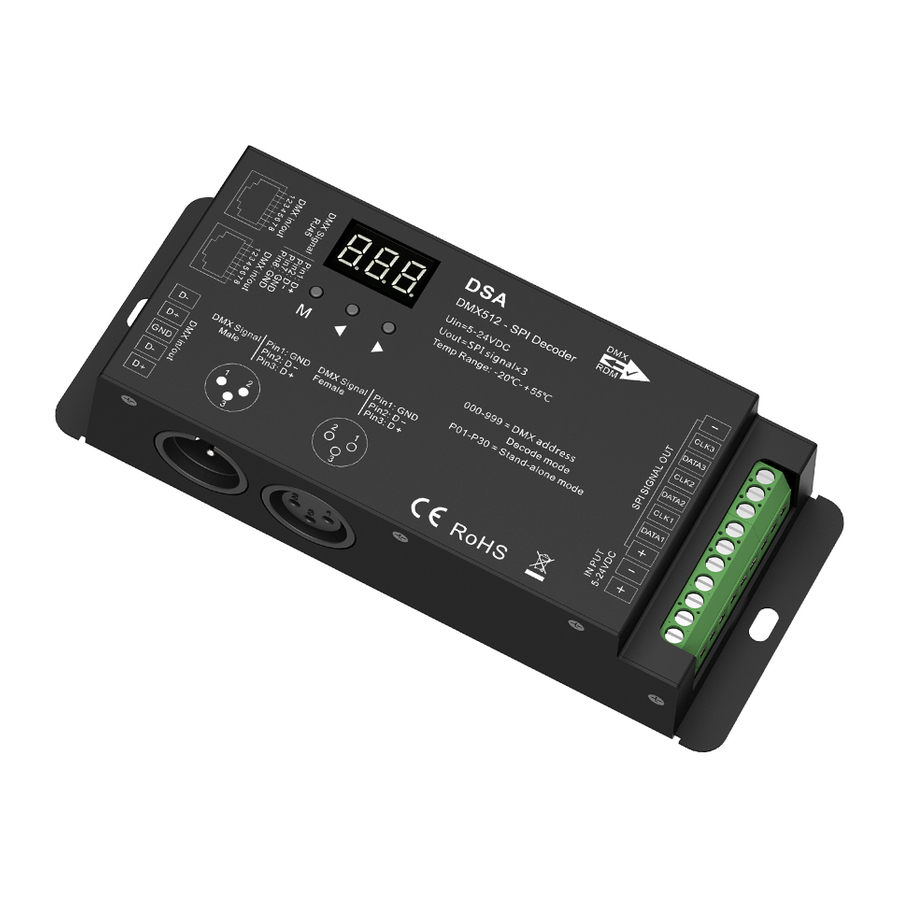

SKYDANCE DSA - DMX512-SPI dekoodri ja RF-kontrolleri kasutusjuhend

Omadused

• DMX512-SPI dekooder ja digitaalse ekraaniga RF-kontroller.
• Ühildub 45 erineva digitaalse IC RGB või RGBW LED-ribaga, IC tüüpi ja R/G/B järjestust saab seadistada.
  Ühilduvad IC-d: M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• Valitavad on DMX-i dekodeerimisrežiim, eraldiseisev režiim ja RF-režiim.
• Standardne DMX512-ga ühilduv liides, määrake DMX-i dekodeerimise algusaadress nuppude abil.
• Eraldiseisvas režiimis muutke režiimi, kiirust või heledust nuppude abil.
• RF-režiimis sobitage RF 2.4G RGB/RGBW kaugjuhtimispuldiga.
• 32 tüüpi dünaamilist režiimi, sealhulgas hobuste võiduajamine, tagaajamine, voolamine, jälg või järkjärguline muutus.

Tehnilised parameetrid

Mehaanilised struktuurid ja paigaldused

Ühendusskeem

Märkus:

• Kui SPI LED-piksliriba on ühejuhtmelise juhtimisega, on DATA ja CLK väljund samad, saame ühendada kuni 6 LED-riba.
• Kui SPI LED-piksliriba on kahejuhtmelise juhtimisega, saame ühendada kuni 3 LED-riba.

Kasutamine

IC tüüp, RGB järjestus ja piksli pikkuse seadistamine

• Esmalt veenduge, et LED-riba IC tüüp, RGB järjestus ja piksli pikkus on õiged.

• Vajutage pikalt M ja ◀ klahvi, valmistuge IC tüübi, RGB järjestuse, piksli pikkuse ja automaatse tühja ekraani seadistamiseks.
  Lühike vajutus M klahvile, et vahetada nelja üksuse vahel.
  Vajutage ◀ või ▶ klahvi, et seadistada iga üksuse väärtus.
  Pikk vajutus M klahvile 2 sekundit või oodake 10 sekundit, et seadistamisest väljuda.
• IC tüübi tabel:

• RGB järjestus: O-1 - O-6 tähistavad kuut järjestust (RGB, RBG, GRB, GBR, BRG, BGR).
• Piksli pikkus: Vahemik on 008-900.
• Automaatne tühiekraan: lubage ("bon") või keelake ("boF") automaatne tühiekraan.

DMX-i dekodeerimisrežiim

Valitavad on kaks DMX-i dekodeerimisrežiimi.

DMX-i dekodeerimisrežiim 1: muutke valguse värvi, seadistades DMX-i dekodeerimise aadressi;
DMX-i dekodeerimisrežiim 2_: lülitage valguse dünaamilised režiimid sisse, kontrollige heledust ja dünaamilise režiimi kiirust 3 erineva DMX-i dekodeerimise aadressi kaudu.

Vajutage pikalt M, ◀ ja ▶ klahvi samal ajal, et vahetada DMX-i dekodeerimisrežiimi (kuvatakse "d-1") ja DMX-i dekodeerimisrežiimi (kuvatakse "d-2") vahel.
Vajutage pikalt M klahvi 2 sekundit ja seejärel naaske DMX-i aadressi liidesesse.

Režiim 1

• Lühike vajutus M klahvile, kui kuvatakse 001-512, sisenege DMX-i dekodeerimisrežiimi.
• Vajutage ◀ või ▶ klahvi, et muuta DMX-i dekodeerimise algusaadressi (001-512), pikk vajutus kiireks reguleerimiseks.
• Vajutage pikalt M klahvi 2 sekundit, valmistuge dekodeerimise numbri ja pikslite kordaja seadistamiseks.
  Lühike vajutus M klahvile, et vahetada kahe üksuse vahel.
  Vajutage ◀ või ▶ klahvi, et seadistada iga üksuse väärtus.
  Dekodeerimise number (kuvatakse "dno"): DMX-i dekodeerimise kanali number, vahemik on 003-600 (RGB jaoks).
  Pikslite kordaja (kuvatakse "Pno"): Iga 3 DMX-i kanali juhtimispikkus (RGB jaoks), vahemik on 001 - piksli pikkus.
  Pikk vajutus M klahvile 2 sekundit või oodake 10 sekundit, et seadistamisest väljuda.
• Kui on DMX-i signaali sisend, siseneb automaatselt DMX-i dekodeerimisrežiimi.
  Näiteks DMX-SPI dekooder on ühendatud RGB ribaga:
  DMX-i andmed DMX512 konsoolist:

  DMX-SPI dekoodri väljund (algusaadress: 001, dekodeerimise kanali number: 18, iga 3 kanali juhtimispikkus: 1):

  DMX-SPI dekoodri väljund (algusaadress: 001, dekodeerimise kanali number: 18, iga 3 kanali juhtimispikkus: 3):


Režiim 2

• Lühike vajutus M klahvile, kui kuvatakse 001-512, vajutage ◀ või ▶ klahvi, et muuta DMX-i dekodeerimise algusaadressi (001-512), pikk vajutus kiireks reguleerimiseks.
  Näiteks, kui DMX-i algusaadress on seatud 001-le. DMX-i konsooli aadress 1 on dünaamilise valguse tüübi seadistamiseks (32 režiimi), aadress 2 on heleduse seadistamiseks (10 taset), aadress 3 on kiiruse seadistamiseks (10 taset). Pikk vajutus M klahvile 2 sekundit või oodake 10 sekundit, et seadistamisest väljuda.
• DMX-i konsooli aadress 1: dünaamilise valguse režiim

• DMX-i konsooli aadress 2: Heledus (kui aadress 2<5, lülitage valgus välja)

• DMX-i konsooli aadress 3: Kiirus


Eraldiseisev režiim

• Lühike vajutus M klahvile, kui kuvatakse P01-P32, sisenege eraldiseisvasse režiimi.

• Vajutage ◀ või ▶ klahvi, et muuta dünaamilise režiimi numbrit (P01-P32).
• Iga režiimi saab reguleerida kiirust ja heledust.
  Pikk vajutus M klahvile 2 sekundit, valmistuge režiimi kiiruse ja heleduse seadistamiseks.
  Lühike vajutus M klahvile, et vahetada kahe üksuse vahel.
  Vajutage ◀ või ▶ klahvi, et seadistada iga üksuse väärtus.
  Režiimi kiirus: 1-10 taseme kiirus (S-1, S-9, S-F).

  Režiimi heledus: 1-10 taseme heledus (b-1, b-9, b-F).

  Pikk vajutus M klahvile 2 sekundit või oodake 10 sekundit, et seadistamisest väljuda.
• Sisenege eraldiseisvasse režiimi ainult siis, kui DMX-i signaal on katkestatud või kadunud.

Dünaamiliste režiimide loend

Tehaseseadete taastamine

• Vajutage pikalt ◀ ja ▶ klahvi, taastage tehaseseaded, kuvatakse "RES".
• Tehaseseaded: DMX-i dekodeerimisrežiim, DMX-i dekodeerimise algusaadress on 1, dekodeerimise number on 510, pikslite kordaja 1, dünaamilise režiimi number on 1, kiibi tüüp on TM1809, RGB järjestus, piksli pikkus on 170, keelake automaatne tühiekraan, ilma sobitatud RF-kaugjuhtimispuldita.

RF-režiim

• Sobitamine (Match):
  Vajutage pikalt M ja ▶ klahvi 2 sekundit, kuvatakse "RLS", 5 sekundi jooksul vajutage RGB kaugjuhtimispuldi sisse/välja klahvi, kuvatakse "RLO", sobitamine on edukas,
  seejärel kasutage RF-kaugjuhtimispulti, et muuta režiimi numbrit, reguleerida kiirust või heledust.
• Kustutamine (Delete):
  Vajutage pikalt M ja ▶ klahvi 5 sekundit, kuni kuvatakse "RLE", kustutage kõik sobitatud RF-kaugjuhtimispuldid.
