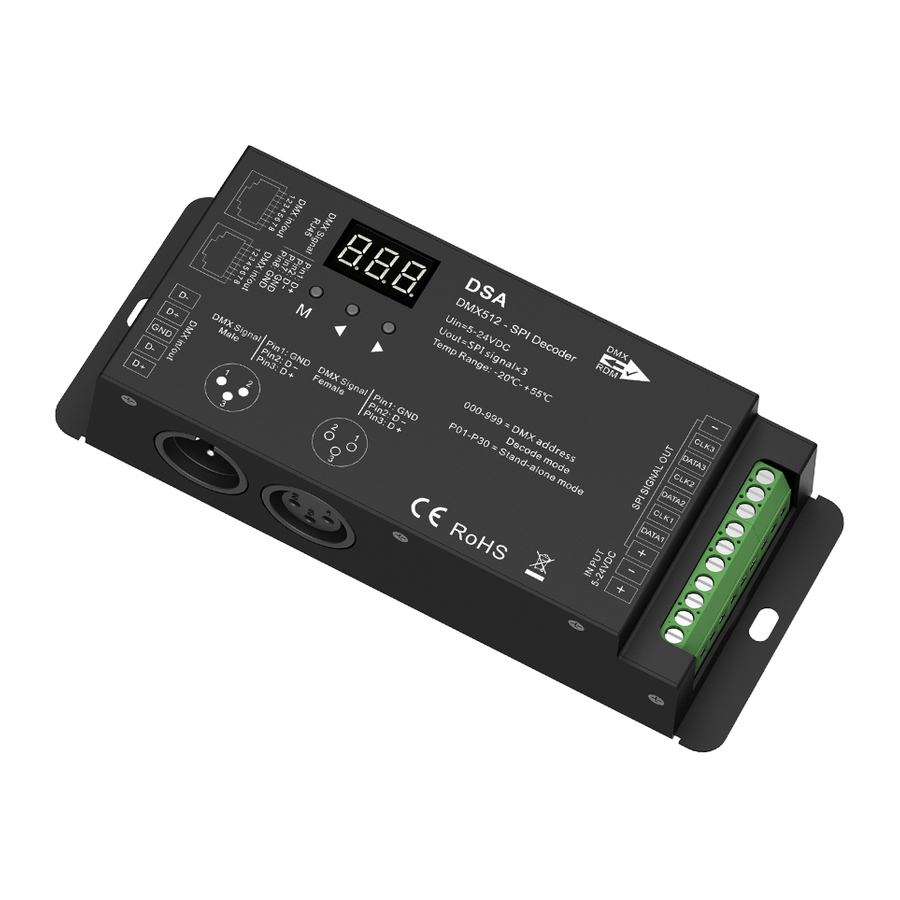

SKYDANCE DSA - Manuel du décodeur DMX512-SPI et du contrôleur RF

Fonctionnalités

• Décodeur DMX512 vers SPI et contrôleur RF avec affichage numérique.
• Compatible avec 45 types de rubans LED numériques IC RGB ou RGBW, le type de CI et l'ordre R/V/B peuvent être définis.
  CI compatibles : M1803, TM1804, TM1809, TM1812, UCS1903, UCS1909, UCS1912, Sk6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, TM1829, TLS3001, TLS3002, GW6205, MBI6120, TM1814B(RGBW), SK6812(RGBW), SM16714(RGBW),WS2813(RGBW), WS2814(RGBW), UCS8904B(RGBW), LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, P9813, SK9822, TM1914A, GS8206, GS8208, UCS2904, SM16804, SM16825, UCS5603, UCS5603.
• Mode de décodage DMX, mode autonome et mode RF sélectionnables.
• Interface conforme au standard DMX512, réglage de l'adresse de départ du décodage DMX par boutons.
• En mode autonome, changer le mode, la vitesse ou la luminosité par les boutons.
• En mode RF, appairage avec une télécommande RF 2.4G RGB/RGBW.
• 32 types de modes dynamiques, incluant course de chevaux, poursuite, flux, traînée ou changement progressif.

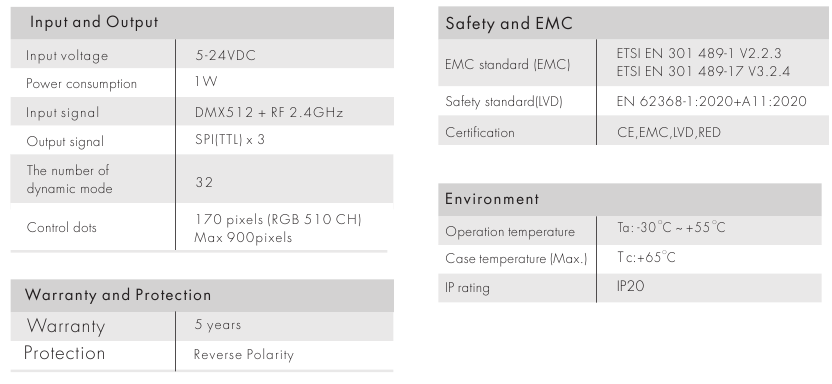

Paramètres techniques

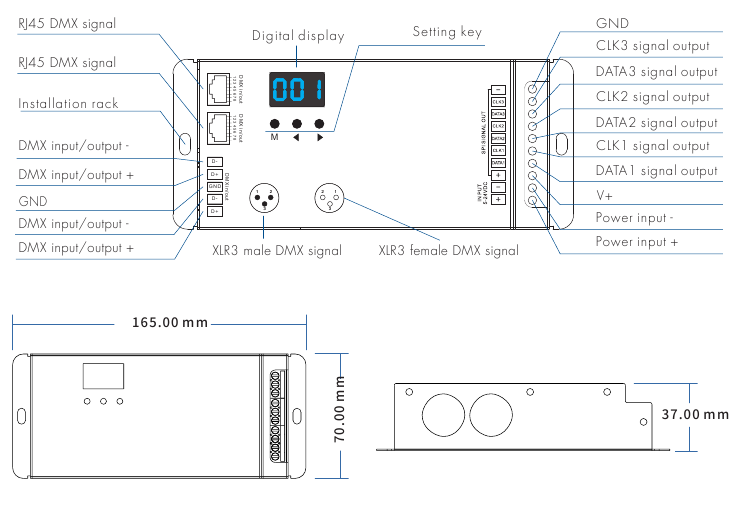

Structures mécaniques et installations

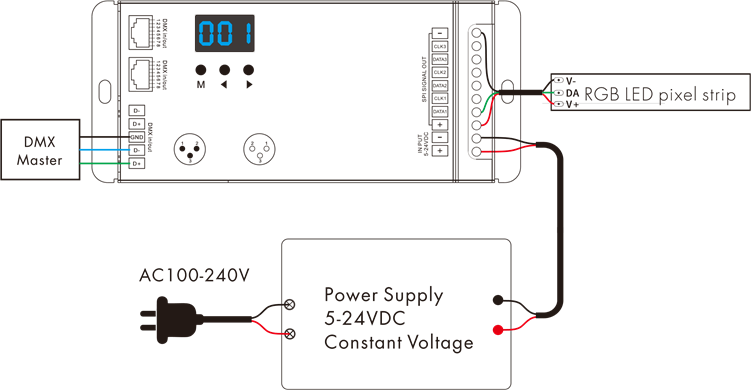

Schéma de câblage

Remarque :

• Si le ruban de pixels LED SPI est à contrôle un fil, la sortie DATA et CLK est la même, nous pouvons connecter jusqu'à 6 rubans LED.
• Si le ruban de pixels LED SPI est à contrôle deux fils, nous pouvons connecter jusqu'à 3 rubans LED.

Fonctionnement

Réglage du type de CI, de l'ordre RGB et de la longueur des pixels

• Vous devez d'abord vous assurer que le type de CI, l'ordre RGB et la longueur des pixels du ruban LED sont corrects.

• Appuyez longuement sur les touches M et ◀ pour préparer le réglage du type de CI, de l'ordre RGB, de la longueur des pixels, de l'écran vide automatique,
  Appuyez brièvement sur la touche M pour basculer entre les quatre éléments.
  Appuyez sur la touche ◀ ou ▶ pour régler la valeur de chaque élément.
  Appuyez longuement sur la touche M pendant 2s, ou attendez 10s, pour quitter le réglage.

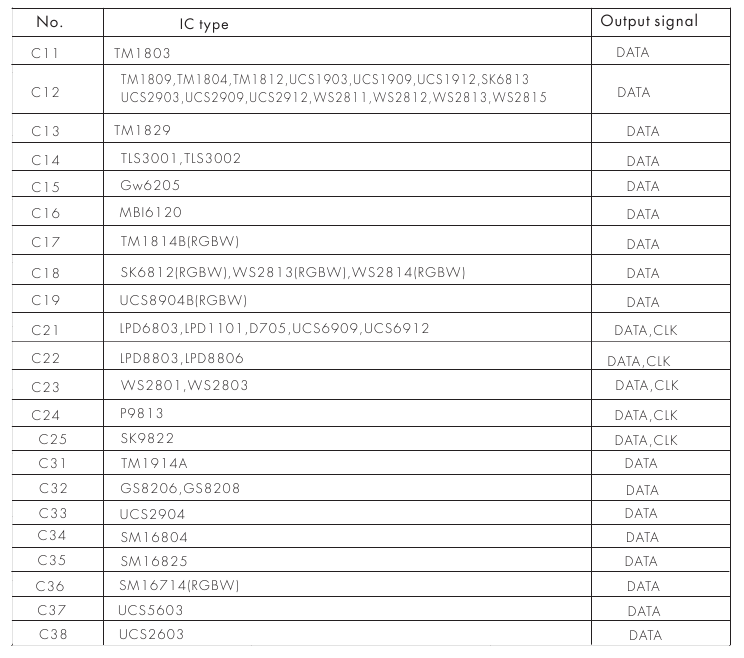

• Table des types de CI :

• Ordre RGB : O-1 à O-6 indiquent six ordres (RGB, RBG, GRB, GBR, BRG, BGR).
• Longueur des pixels : La plage est de 008 à 900.
• Écran vide automatique : activation ("bon") ou désactivation ("boF") de l'écran vide automatique.

Mode de décodage DMX

Deux modes de décodage DMX sont sélectionnables.

Mode de décodage DMX 1 : changer la couleur de la lumière en réglant l'adresse de décodage DMX ;
Mode de décodage DMX 2 : basculer entre les modes dynamiques de lumière, contrôler la luminosité et la vitesse des modes dynamiques via 3 adresses de décodage DMX différentes.

Appuyez longuement sur les touches M, ◀ et ▶ simultanément pour basculer entre le mode de décodage DMX (affiche "d-1") et le mode de décodage DMX (affiche "d-2").
Appuyez longuement sur la touche M pendant 2s, puis retournez à l'interface d'adresse DMX.

Mode 1

• Appuyez brièvement sur la touche M ; lorsque l'affichage est 001-512, entrez en mode de décodage DMX.
• Appuyez sur la touche ◀ ou ▶ pour changer l'adresse de départ du décodage DMX (001-512), appuyez longuement pour un ajustement rapide.
• Appuyez longuement sur la touche M pendant 2s pour préparer le réglage du nombre de décodage et du multiple de pixels.
  Appuyez brièvement sur la touche M pour basculer entre les deux éléments.
  Appuyez sur la touche ◀ ou ▶ pour régler la valeur de chaque élément.
  Nombre de décodage (affiche "dno") : Nombre de canaux de décodage DMX, la plage est de 003 à 600 (pour RGB).
  Multiple de pixels (affiche "Pno") : Chaque groupe de 3 canaux DMX contrôle une longueur (pour RGB), la plage est de 001 à la longueur des pixels.
  Appuyez longuement sur la touche M pendant 2s, ou attendez 10s, pour quitter le réglage.
• Si un signal DMX est détecté, le mode de décodage DMX sera activé automatiquement.
  Par exemple, le décodeur DMX-SPI connecté à un ruban RGB :
  Données DMX de la console DMX512 :

  Sortie du décodeur DMX-SPI (adresse de départ : 001, nombre de canaux de décodage : 18, chaque longueur de contrôle de 3 canaux : 1) :

  Sortie du décodeur DMX-SPI (adresse de départ : 001, nombre de canaux de décodage : 18, chaque longueur de contrôle de 3 canaux : 3) :


Mode 2

• Appuyez brièvement sur la touche M ; lorsque l'affichage est 001-512, appuyez sur la touche ◀ ou ▶ pour changer l'adresse de départ du décodage DMX (001-512), appuyez longuement pour un ajustement rapide.
  Par exemple, lorsque l'adresse de départ DMX est réglée sur 001. L'adresse 1 de la console DMX sert au réglage du type de lumière dynamique (32 modes), l'adresse 2 au réglage de la luminosité (10 niveaux), l'adresse 3 au réglage de la vitesse (10 niveaux). Appuyez longuement sur la touche M pendant 2s, ou attendez 10s, pour quitter le réglage.
• Adresse 1 de la console DMX : mode lumière dynamique

• Adresse 2 de la console DMX : Luminosité (lorsque l'adresse 2<5, éteindre la lumière)

• Adresse 3 de la console DMX : Vitesse


Mode autonome

• Appuyez brièvement sur la touche M ; lorsque l'affichage est P01-P32, entrez en mode autonome.

• Appuyez sur la touche ◀ ou ▶ pour changer le numéro du mode dynamique (P01-P32).
• Chaque mode peut ajuster la vitesse et la luminosité.
  Appuyez longuement sur la touche M pendant 2s pour préparer le réglage de la vitesse et de la luminosité du mode.
  Appuyez brièvement sur la touche M pour basculer entre les deux éléments.
  Appuyez sur la touche ◀ ou ▶ pour régler la valeur de chaque élément.
  Vitesse du mode : vitesse de niveau 1 à 10 (S-1, S-9, S-F).

  Luminosité du mode : luminosité de niveau 1 à 10 (b-1, b-9, b-F).

  Appuyez longuement sur la touche M pendant 2s, ou attendez 10s, pour quitter le réglage.
• Entrez en mode autonome uniquement lorsque le signal DMX est déconnecté ou perdu.

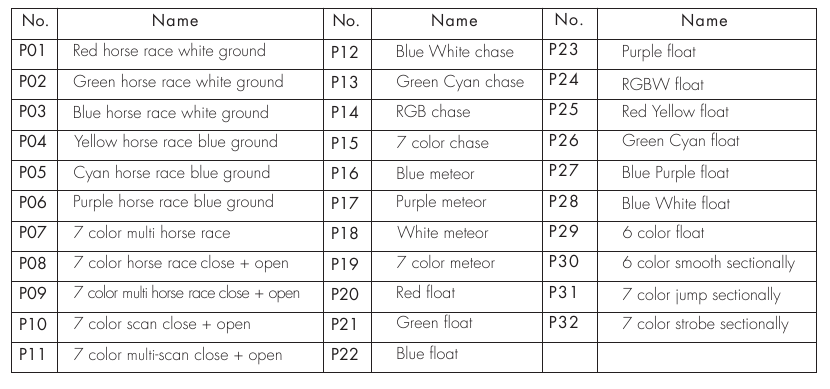

Liste des modes dynamiques

Restaurer les paramètres d'usine par défaut

• Appuyez longuement sur les touches ◀ et ▶ pour restaurer les paramètres d'usine par défaut, l'affichage est "RES".
• Paramètres d'usine par défaut : mode de décodage DMX, adresse de départ de décodage DMX est 1, nombre de décodage est 510, multiple de pixels 1, numéro de mode dynamique est 1, type de puce est TM1809, ordre RGB, longueur de pixel est 170, écran vide automatique désactivé, sans télécommande RF appairée.

Mode RF

• Appairage :
  Appuyez longuement sur les touches M et ▶ pendant 2s, l'affichage est "RLS", dans les 5s, appuyez sur la touche marche/arrêt (on/off) de la télécommande RGB, l'affichage est "RLO", l'appairage est réussi,
  puis utilisez la télécommande RF pour changer le numéro de mode, ajuster la vitesse ou la luminosité.
• Supprimer :
  Appuyez longuement sur les touches M et ▶ pendant 5s, jusqu'à ce que l'affichage soit "RLE", cela supprime toutes les télécommandes RF appairées.
