Motorola SURFboard SB6121 Οδηγός Γρήγορης Αναφοράς
Εισαγωγή
Το DOCSIS 3.0 Modem της Motorola περιλαμβάνει μια σειρά από σημαντικές βελτιώσεις, όπως η ομαδοποίηση καναλιών και το IPv6. Τα DOCSIS 3.0 modem της Motorola υποστηρίζουν DOCSIS 1.x, 2.0 και νέες δυνατότητες 3.0.
Το DOCSIS 3.0 παρέχει μια σειρά από βελτιώσεις σε προηγούμενες εκδόσεις του DOCSIS, αλλά κυρίως, την ομαδοποίηση καναλιών. Η ομαδοποίηση καναλιών επιτρέπει σε πολλαπλά κανάλια καθοδικής και ανοδικής ζεύξης να "συνδεθούν εικονικά" μεταξύ τους για να χρησιμοποιηθούν από έναν μόνο συνδρομητή. Αυτό αυξάνει τις ταχύτητες καθοδικής ζεύξης έως και 1 Gbps και την απόδοση ανοδικής ζεύξης έως και ένα ελάχιστο ποσοστό 120 Mbps. Επιπλέον, το DOCSIS 3.0 υποστηρίζει IPv6 και Internet Protocol Television (IPTV).
Το IPv6 επεκτείνει σημαντικά τον αριθμό των διευθύνσεων Internet που μπορούν να χρησιμοποιήσουν οι πάροχοι.
Αυτό το έγγραφο αναπτύχθηκε για να βοηθήσει όλους τους υπαλλήλους των Τεχνικών Λειτουργιών με τα σωστά βήματα εγκατάστασης, διαμόρφωσης και αντιμετώπισης προβλημάτων του modem Motorola SB6121.
Εγκατάσταση
Ο σειριακός αριθμός και η διεύθυνση του εξοπλισμού βρίσκονται στο κάτω μέρος του modem. Αυτά τα στοιχεία θα πρέπει να εισαχθούν στο CSG για να λειτουργήσει η πύλη.
| Πεδίο CSG | modem Motorola SB6121 |
| ΣΕΙΡΙΑΚΟΣ ΑΡΙΘΜΟΣ | HFC MAC ID |
Πρόσθετες Πληροφορίες Αποθήκης
Τύπος Εξοπλισμού CSG: M1
Μοντέλο Εξοπλισμού CSG: SB6121
Λειτουργία Εξοπλισμού CSG: 0
Διαδικασία Εγκατάστασης
Συνδέστε το ένα άκρο του μετασχηματιστή ρεύματος στο modem και το άλλο άκρο σε πρίζα ή πολύπριζο.
Συνδέστε ένα ενεργό ομοαξονικό καλώδιο.
Συνδέστε τον κύριο υπολογιστή στη θύρα Ethernet του modem χρησιμοποιώντας ένα καλώδιο Ethernet Cat 5.
Μην τοποθετείτε το modem σε κλειστό χώρο, κοντά σε μεγάλες συσκευές, UPS (αδιάλειπτα τροφοδοτικά), φούρνους μικροκυμάτων, οθόνες υπολογιστών ή ασύρματα τηλέφωνα 2,4 GHz.
Συνδέσεις Πίσω Πλευράς
- Μια θύρα RJ-45 Ethernet για τη σύνδεση του modem με τον υπολογιστή
- Ο σύνδεσμος F συνδέεται σε μια ενεργή πτώση καλωδίου
- Συνδέει το modem στον μετασχηματιστή ρεύματος

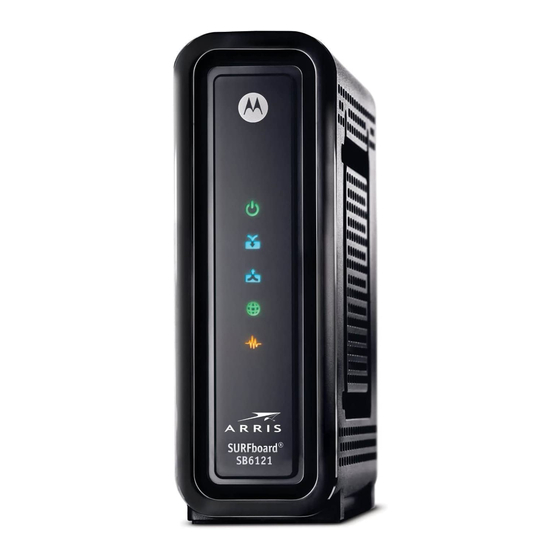

Οθόνη Μπροστινού Πίνακα
Οι λυχνίες LED του μπροστινού πίνακα θα πρέπει να χρησιμοποιούνται κατά την εγκατάσταση, τη διαμόρφωση και την αντιμετώπιση προβλημάτων. Χρησιμοποιήστε τις ως οπτική αναφορά για το πώς και τι εκτελεί το modem.
| Κλειδί | Φως | Απενεργοποίηση | Αναβοσβήνει | Ενεργοποίηση |
| 1 | POWER (ΤΡΟΦΟΔΟΣΙΑ) | Η τροφοδοσία είναι αποσυνδεδεμένη | Αυτό το φως δεν πρέπει να αναβοσβήνει | Πράσινο: Η τροφοδοσία είναι σωστά συνδεδεμένη |
| 2 | RECEIVE (ΛΗΨΗ) | Δεν βρέθηκε κανάλι λήψης | Σάρωση για ένα κανάλι λήψης (καθοδικής ζεύξης) | Πράσινο: Το κανάλι καθοδικής ζεύξης είναι συνδεδεμένο Μπλε: Το κανάλι καθοδικής ζεύξης είναι συνδεδεμένο με ομαδοποιημένα κανάλια |
| 3 | SEND (ΑΠΟΣΤΟΛΗ) | Δεν βρέθηκε κανάλι αποστολής | Σάρωση για ένα κανάλι αποστολής (ανοδικής ζεύξης) | Πράσινο: Το κανάλι ανοδικής ζεύξης είναι συνδεδεμένο Μπλε: Το κανάλι ανοδικής ζεύξης είναι συνδεδεμένο με ομαδοποιημένα κανάλια |
| 4 | ONLINE (ΣΕ ΣΥΝΔΕΣΗ) | Η σύνδεση στο Internet απέτυχε | Σάρωση για παραμέτρους διαμόρφωσης | Συνδεδεμένο στο Internet |
| 5 | LINK (ΣΥΝΔΕΣΗ) | Δεν εντοπίζεται σύνδεση στη θύρα Ethernet του SB6121 | Μεταφορά ή λήψη δεδομένων στη θύρα Ethernet | Κεχριμπαρένιο: Μια συσκευή, υπολογιστής ή διανομέας είναι συνδεδεμένος μέσω της θύρας Ethernet (10Base-T) ή Fast Ethernet (100Base-T) Μπλε: Σύνδεση Gigabit Ethernet υψηλής ταχύτητας με το |
| 6 | Power (Τροφοδοσία) | Ενεργοποιεί και απενεργοποιεί το καλωδιακό modem | ||
| Κατά τη διάρκεια της κανονικής λειτουργίας, οι λυχνίες POWER (ΤΡΟΦΟΔΟΣΙΑ), RECEIVE (ΛΗΨΗ), SEND (ΑΠΟΣΤΟΛΗ) και ONLINE (ΣΕ ΣΥΝΔΕΣΗ) είναι αναμμένες. Η λυχνία LINK (ΣΥΝΔΕΣΗ) αναβοσβήνει όταν το καλωδιακό modem μεταφέρει δεδομένα. | ||||
Ακολουθία Εκκίνησης
Το SB6121 περνάει από μια σειρά βημάτων όταν συνδεθεί για πρώτη φορά στην τροφοδοσία και στο σήμα RF.
Τα βήματα εκκίνησης του SB6121 είναι:
- Power On Self Test (POST) (Αυτοέλεγχος κατά την Ενεργοποίηση). Εάν η λυχνία LED παραμείνει σβηστή, το modem είναι ελαττωματικό.
- Σάρωση συχνοτήτων καθοδικής ζεύξης.
- Σάρωση συχνοτήτων ανοδικής ζεύξης.
- Αποκτήθηκε καθοδική και ανοδική ζεύξη. Επεξεργασία modem για DHCP, TFTP και TOD.
- Έτοιμο. Η ένδειξη PC/Activity (Υπολογιστής/Δραστηριότητα) είναι σταθερή όταν είναι συνδεδεμένο ένα CPE και αναβοσβήνει κατά τη μεταφορά ή λήψη δεδομένων.
- Απενεργοποίηση.
- Το modem έχει καταχωρηθεί με επιτυχία, αλλά το Network Access Control (NACO) (Έλεγχος Πρόσβασης Δικτύου) είναι απενεργοποιημένο μέσω του αρχείου διαμόρφωσης DOCSIS®.
- Εκτέλεση αναβάθμισης υλικολογισμικού
Τα DOCSIS 3.0 modem έχουν διχρωμίες λυχνίες LED για να προσδιορίσουν οπτικά εάν είναι ενεργοποιημένη η ομαδοποίηση καναλιών και το Gigabit Ethernet.
Συμβουλές Αντιμετώπισης Προβλημάτων
Αποκλείστε το RF
Χρησιμοποιήστε τις λυχνίες LED του μπροστινού πίνακα καθώς και ένα SLM για να αποκλείσετε πιθανά προβλήματα σήματος. Εάν τα επίπεδα RF είναι αποδεκτά, τα περισσότερα προβλήματα μπορούν να διορθωθούν επανεκκινώντας το καλωδιακό modem. Για να επανεκκινήσετε το Motorola SB6121:
- Τερματίστε τη λειτουργία του υπολογιστή
- Αποσυνδέστε το καλωδιακό modem από την τροφοδοσία και περιμένετε περίπου 1 λεπτό.
- Συνδέστε ξανά το καλωδιακό modem στην τροφοδοσία.
- Παρατηρήστε την ακολουθία φωτισμού LED όπως περιγράφεται παραπάνω.
- Επανεκκινήστε τον υπολογιστή.
Λυχνίες LED και Συνθήκες Σφάλματος
| Φως | Σβήνει κατά την Εκκίνηση: | Σβήνει κατά την κανονική λειτουργία: |
| RECEIVE (ΛΗΨΗ) | Δεν είναι δυνατή η απόκτηση του καναλιού καθοδικής ζεύξης (RECEIVE (ΛΗΨΗ)). | Χάθηκε το κανάλι καθοδικής ζεύξης. |
| SEND (ΑΠΟΣΤΟΛΗ) | Δεν είναι δυνατή η απόκτηση του καναλιού ανοδικής ζεύξης (SEND (ΑΠΟΣΤΟΛΗ)). | Χάθηκε το κανάλι ανοδικής ζεύξης. |
| ONLINE (ΣΕ ΣΥΝΔΕΣΗ) | Η καταχώριση IP ήταν ανεπιτυχής. | Χάθηκε η καταχώριση IP. |
| POWER (ΤΡΟΦΟΔΟΣΙΑ) | Επαληθεύστε τη σύνδεση τροφοδοσίας. | Επαληθεύστε τη σύνδεση τροφοδοσίας. |
Συμβουλές Αντιμετώπισης Προβλημάτων
- Απελευθερώστε και Ανανεώστε τη διεύθυνση IP στον υπολογιστή εάν δεν μπορεί να αποκτήσει πρόσβαση στο internet ή στη σελίδα εγκατάστασης του modem
- Επανεκκινήστε τον υπολογιστή
- Απενεργοποιήστε τις ρυθμίσεις διακομιστή μεσολάβησης στο πρόγραμμα περιήγησης web του υπολογιστή και απενεργοποιήστε προσωρινά οποιοδήποτε λογισμικό τείχους προστασίας κατά τη ρύθμιση της πύλης.
- Χρησιμοποιείτε πάντα καλώδια straight-through, όχι καλώδια cross over
Εγχειρίδια Χρήστη, Προγράμματα Οδήγησης και Φύλλα Δεδομένων μπορείτε να βρείτε στη διεύθυνση:
http://broadband.motorola.com/consumers/support
