Краткое руководство по Motorola SURFboard SB6121
Введение
DOCSIS 3.0 модем Motorola включает в себя ряд важных улучшений, в том числе объединение каналов и IPv6. DOCSIS 3.0 модемы Motorola поддерживают DOCSIS 1.x, 2.0 и новые функции 3.0.
DOCSIS 3.0 предоставляет ряд улучшений по сравнению с более ранними версиями DOCSIS, но, прежде всего, это объединение каналов. Объединение каналов позволяет "виртуально объединить" несколько нисходящих и восходящих каналов для использования одним абонентом. Это увеличивает скорость нисходящего потока до 1 Гбит/с, а пропускную способность восходящего потока до минимальной скорости 120 Мбит/с. Кроме того, DOCSIS 3.0 поддерживает IPv6 и Internet Protocol Television (IPTV).
IPv6 значительно расширяет количество интернет-адресов, которые могут использовать операторы.
Этот документ был разработан, чтобы помочь всем сотрудникам технических служб в правильной установке, настройке и устранении неполадок модема Motorola SB6121.
Установка
Серийный номер и адрес оборудования можно найти на нижней панели модема. Эти элементы необходимо ввести в CSG, чтобы шлюз работал.
| Поле CSG | Модем Motorola SB6121 |
| SERIAL NUMBER (Серийный номер) | HFC MAC ID |
Дополнительная информация для склада
Тип оборудования CSG: M1
Модель оборудования CSG: SB6121
Режим оборудования CSG: 0
Процедура установки
Подключите один конец адаптера питания к модему, а другой конец — к розетке или сетевому фильтру.
Подключите активный коаксиальный кабель.
Подключите основной компьютер к порту Ethernet на модеме с помощью кабеля Ethernet Cat 5.
Не устанавливайте модем в закрытом помещении, рядом с крупной бытовой техникой, источниками бесперебойного питания (UPS), микроволновыми печами, компьютерными мониторами или беспроводными телефонами с частотой 2,4 ГГц.
Подключения на задней панели
- Порт RJ-45 Ethernet для подключения модема к компьютеру
- F-коннектор подключается к активному кабельному вводу
- Подключает модем к адаптеру питания

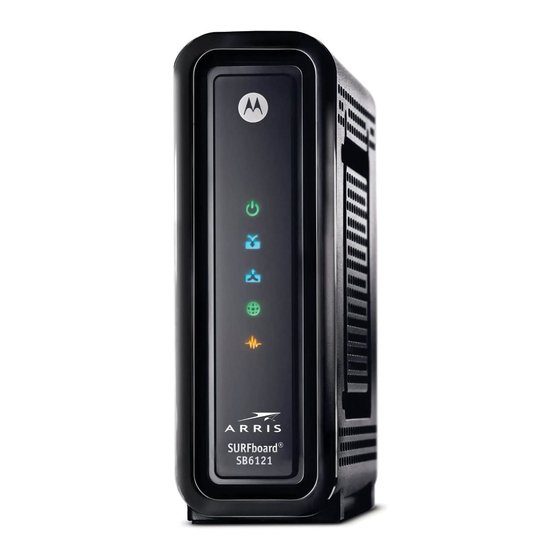

Дисплей на передней панели
Светодиоды на передней панели следует использовать во время установки, настройки и устранения неполадок. Используйте их в качестве визуальной справки о том, как и что выполняет модем.
| Ключ | Индикатор | Выкл. | Мигает | Вкл. |
| 1 | POWER (Питание) | Питание отключено | Этот индикатор не должен мигать | Зеленый: Питание подключено правильно |
| 2 | RECEIVE (Прием) | Канал приема не найден | Поиск канала приема (нисходящего) | Зеленый: Канал нисходящего потока подключен Синий: Канал нисходящего потока подключен с объединенными каналами |
| 3 | SEND (Отправка) | Канал отправки не найден | Поиск канала отправки (восходящего) | Зеленый: Канал восходящего потока подключен Синий: Канал восходящего потока подключен с объединенными каналами |
| 4 | ONLINE (В сети) | Подключение к Интернету не удалось | Поиск параметров конфигурации | Подключен к Интернету |
| 5 | LINK (Соединение) | Соединение с портом Ethernet SB6121 не обнаружено | Передача или получение данных через порт Ethernet | Янтарный: Устройство, компьютер или концентратор подключены через порт Ethernet (10Base-T) или Fast Ethernet (100Base-T) Синий: Высокоскоростное соединение Gigabit Ethernet с |
| 6 | Power (Питание) | Включает и выключает кабельный модем | ||
| Во время нормальной работы индикаторы POWER (Питание), RECEIVE (Прием), SEND (Отправка) и ONLINE (В сети) горят. Индикатор LINK (Соединение) мигает, когда кабельный модем передает данные. | ||||
Последовательность запуска
SB6121 проходит ряд этапов при первом подключении к источнику питания и радиочастотному сигналу.
Этапы запуска SB6121:
- Самотестирование при включении питания (POST). Если светодиод остается выключенным, модем неисправен.
- Сканирование частот нисходящего потока.
- Сканирование частот восходящего потока.
- Получены нисходящий и восходящий потоки. Обработка модемом DHCP, TFTP и TOD.
- Готов. PC/Activity (ПК/Активность) горит постоянно, когда подключено CPE, и мигает при передаче или получении данных.
- Выключено.
- Модем успешно зарегистрирован, но Network Access Control (NACO) (Управление сетевым доступом) отключен через файл конфигурации DOCSIS®.
- Выполнение обновления прошивки
DOCSIS 3.0 модемы имеют двухцветные светодиоды, чтобы визуально определить, включено ли объединение каналов и Gigabit Ethernet.
Советы по устранению неполадок
Исключите RF
Используйте светодиоды на передней панели, а также SLM, чтобы исключить потенциальные проблемы с сигналом. Если уровни RF приемлемы, большинство проблем можно исправить, перезапустив кабельный модем. Чтобы перезапустить Motorola SB6121:
- Выключите компьютер
- Отключите кабельный модем от питания и подождите примерно 1 минуту.
- Снова подключите кабельный модем к питанию.
- Наблюдайте за последовательностью включения светодиодов, как описано выше.
- Перезагрузите компьютер.
Светодиоды и условия ошибок
| Индикатор | Гаснет во время запуска: | Гаснет во время нормальной работы: |
| RECEIVE (Прием) | Невозможно получить канал нисходящего потока (RECEIVE). | Канал нисходящего потока потерян. |
| SEND (Отправка) | Невозможно получить канал восходящего потока (SEND). | Канал восходящего потока потерян. |
| ONLINE (В сети) | Регистрация IP не удалась. | Регистрация IP потеряна. |
| POWER (Питание) | Проверьте подключение питания. | Проверьте подключение питания. |
Советы по устранению неполадок
- Выполните Release and Renew (Освободить и обновить) IP-адрес на компьютере, если он не может получить доступ к Интернету или странице настройки модема
- Перезагрузите компьютер
- Отключите настройки прокси в веб-браузере компьютера и временно отключите любое программное обеспечение брандмауэра во время настройки шлюза.
- Всегда используйте прямые кабели, а не перекрестные кабели
Руководства пользователя, драйверы и технические описания можно найти по адресу:
http://broadband.motorola.com/consumers/support
