Udhëzues i Shpejtë i Referencës për Motorola SURFboard SB6121
Hyrje
Modemi DOCSIS 3.0 i Motorola-s përfshin një numër përmirësimesh të mëdha duke përfshirë lidhjen e kanaleve dhe IPv6. Modemët DOCSIS 3.0 të Motorola-s mbështesin veçoritë DOCSIS 1.x, 2.0 dhe 3.0 të reja.
DOCSIS 3.0 ofron një numër përmirësimesh të versioneve të mëparshme të DOCSIS, por më së shumti, lidhjen e kanaleve. Lidhja e kanaleve mundëson që kanale të shumta zbritëse dhe ngjitëse të "lidhën virtualisht" së bashku për t'u përdorur nga një abonent i vetëm. Kjo rrit shpejtësitë zbritëse deri në 1 Gbps dhe kapacitetin ngjitës deri në një shpejtësi minimale prej 120 Mbps. Përveç kësaj, DOCSIS 3.0 mbështet IPv6 dhe Televizionin e Protokollit të Internetit (IPTV).
IPv6 zgjeron shumë numrin e adresave të internetit që mund të përdorin operatorët.
Ky dokument është zhvilluar për të ndihmuar të gjithë punonjësit e Operacioneve Teknike me hapat e duhur të instalimit, konfigurimit dhe zgjidhjes së problemeve të modemit Motorola SB6121.
Instalimi
Numri serial dhe adresa e pajisjes mund të gjenden në fund të modemit. Këto artikuj do të duhet të futen në CSG në mënyrë që porta të funksionojë.
| Fusha CSG | Modem Motorola SB6121 |
| NUMRI SERIAL | ID HFC MAC |
Informacione Shtesë për Magazinën
Lloji i Pajisjes CSG: M1
Modeli i Pajisjes CSG: SB6121
Modaliteti i Pajisjes CSG: 0
Procedura e Instalimit
Lidhni njërin skaj të përshtatësit të energjisë në modem dhe skajin tjetër në prizën e energjisë ose mbrojtësin e rrymës.
Lidhni një kabllo koaksiale aktive.
Lidhni kompjuterin kryesor në portën Ethernet në modem duke përdorur një kabllo Ethernet Cat 5.
Mos e vendosni modemin në një zonë të mbyllur, pranë pajisjeve të mëdha, UPS (furnizime të pandërprera me energji), mikrovalëve, monitorëve të kompjuterit ose telefonave pa tela 2.4 GHz.
Lidhjet e Panelit të Pasëm
- Një portë Ethernet RJ-45 për të lidhur modemin me kompjuterin
- Lidhësi F lidhet me një kabllo aktive
- Lidh modemin me përshtatësin e energjisë

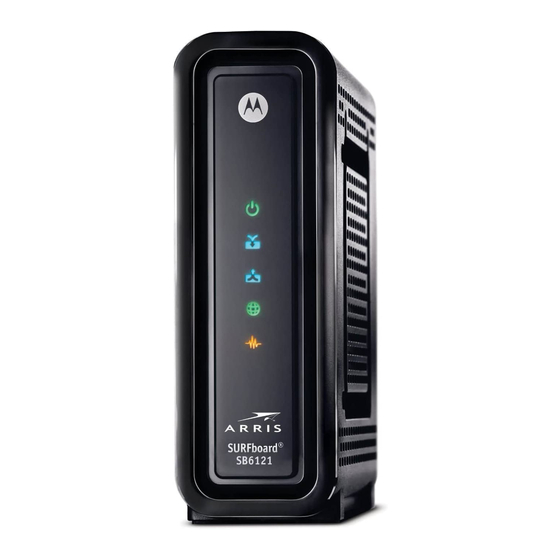

Ekrani i Panelit të Përparmë
LED-et e panelit të përparmë duhet të përdoren gjatë instalimit, konfigurimit dhe zgjidhjes së problemeve. Përdorni ato si një referencë vizuale për mënyrën dhe atë që po kryen modemi.
| Çelësi | Drita | Fikur | Ndizet | Ndezur |
| 1 | FUQIA (POWER) | Energjia është shkëputur | Kjo dritë nuk duhet të pulsojë | Jeshile: Energjia është lidhur siç duhet |
| 2 | MARRJA (RECEIVE) | Kanali i marrjes nuk u gjet | Skanon për një kanal marrjeje (zbritës) | Jeshile: Kanali zbritës është i lidhur Blu: Kanali zbritës është i lidhur me kanale të lidhura |
| 3 | DËRGIMI (SEND) | Kanali i dërgimit nuk u gjet | Skanon për një kanal dërgimi (ngjitës) | Jeshile: Kanali ngjitës është i lidhur Blu: Kanali ngjitës është i lidhur me kanale të lidhura |
| 4 | ONLINE | Lidhja e internetit dështoi | Skanon për parametrat e konfigurimit | I lidhur me internetin |
| 5 | LIDHJA (LINK) | Nuk zbulohet asnjë lidhje me portën Ethernet SB6121 | Transmeton ose merr të dhëna në portën Ethernet | Qelibar: Një pajisje, kompjuter ose qendër është e lidhur përmes portës Ethernet (10Base-T) ose Fast Ethernet (100Base-T) Blu: Lidhje Gigabit Ethernet me shpejtësi të lartë me |
| 6 | Fuqia (Power) | Ndez dhe fik modemin kabllor | ||
| Gjatë funksionimit normal, dritat FUQIA (POWER), MARRJA (RECEIVE), DËRGIMI (SEND) dhe ONLINE janë të NDEZURA. Drita LIDHJA (LINK) pulson kur modemi kabllor po transferon të dhëna. | ||||
Sekuenca e Fillimit
SB6121 kalon nëpër një sërë hapash kur lidhet për herë të parë me energjinë dhe sinjalin RF.
Hapat e fillimit të SB6121 janë:
- Vetëtestimi i Ndezjes (POST). Nëse LED-i mbetet i fikur, modemi është i dëmtuar.
- Skanimi i frekuencave zbritëse.
- Skanimi i frekuencave ngjitëse.
- Zbritëse dhe ngjitëse e fituar. Përpunimi i modemit për DHCP, TFTP dhe TOD.
- Gati. PC/Aktiviteti është i qëndrueshëm kur një CPE është i lidhur dhe pulson kur transmeton ose merr të dhëna.
- I fikur.
- Modemi është regjistruar me sukses, por Kontrolli i Aksesit në Rrjet (NACO) është çaktivizuar përmes skedarit të konfigurimit DOCSIS®.
- Kryerja e përmirësimit të firmuerit
Modemët DOCSIS 3.0 kanë LED me dy ngjyra për të përcaktuar vizualisht nëse lidhja e kanaleve dhe Gigabit Ethernet janë aktivizuar.
Këshilla për Zgjidhjen e Problemeve
Elimino RF
Përdorni LED-et e panelit të përparmë si dhe një SLM për të eliminuar problemet e mundshme të sinjalit. Nëse nivelet RF janë të pranueshme, shumica e problemeve mund të korrigjohen duke rindezur modemin kabllor. Për të rindezur Motorola SB6121:
- Mbyllni kompjuterin
- Shkëputni modemin kabllor nga energjia dhe prisni afërsisht 1 minutë.
- Lidheni përsëri modemin kabllor në energji.
- Vëzhgoni sekuencën e ndezjes së dritës LED siç detajohet më sipër.
- Rindizni kompjuterin.
LED-et dhe Kushtet e Gabimit
| Drita | Fiket gjatë Fillimit: | Fiket gjatë funksionimit normal: |
| MARRJA (RECEIVE) | Kanali zbritës (MARRJA) nuk mund të fitohet. | Kanali zbritës u humb. |
| DËRGIMI (SEND) | Kanali ngjitës (DËRGIMI) nuk mund të fitohet. | Kanali ngjitës u humb. |
| ONLINE | Regjistrimi IP ishte i pasuksesshëm. | Regjistrimi IP u humb. |
| FUQIA (POWER) | Verifikoni lidhjen e energjisë. | Verifikoni lidhjen e energjisë. |
Këshilla për Zgjidhjen e Problemeve
- Lironi dhe Rinovoni adresën IP në kompjuter nëse nuk mund të hyjë në internet ose në faqen e konfigurimit të modemit
- Rindizni kompjuterin
- Çaktivizoni cilësimet e proxy në shfletuesin e internetit të kompjuterit dhe çaktivizoni përkohësisht çdo softuer firewall gjatë konfigurimit të portës.
- Përdorni gjithmonë kabllo të drejtpërdrejta, jo kabllo të kryqëzuara
Udhëzuesit e Përdoruesit, Drejtuesit dhe Fletët e të Dhënave mund të gjenden në:
http://broadband.motorola.com/consumers/support
