Motorola SURFboard SB6121 Gyors útmutató
Bevezetés
A Motorola DOCSIS 3.0 modem számos jelentős fejlesztést tartalmaz, beleértve a csatornakapcsolást és az IPv6-ot. A Motorola DOCSIS 3.0 modemjei támogatják a DOCSIS 1.x, 2.0 és az új 3.0 funkciókat.
A DOCSIS 3.0 számos fejlesztést kínál a DOCSIS korábbi verzióihoz képest, de leginkább a csatornakapcsolást. A csatornakapcsolás lehetővé teszi, hogy több lefelé és felfelé irányuló csatorna "virtuálisan összekapcsolódjon", és egyetlen előfizető használhassa. Ez a letöltési sebességet akár 1 Gbps-re, a feltöltési sebességet pedig legalább 120 Mbps-re növeli. Ezenkívül a DOCSIS 3.0 támogatja az IPv6-ot és az Internet Protocol Televisiont (IPTV).
Az IPv6 nagymértékben kibővíti az internetszolgáltatók által használható internetcímek számát.
Ez a dokumentum azért készült, hogy segítse a műszaki üzemeltetési alkalmazottakat a Motorola SB6121 modem telepítésének, konfigurálásának és hibaelhárításának megfelelő lépéseiben.
Telepítés
A sorozatszám és a berendezés címe a modem alján található. Ezeket az elemeket be kell írni a CSG-be ahhoz, hogy az átjáró működjön.
| CSG mező | Motorola SB6121 modem |
| SOROZATSZÁM | HFC MAC ID |
További raktári információk
CSG berendezés típusa: M1
CSG berendezés modell: SB6121
CSG berendezés mód: 0
Telepítési eljárás
Csatlakoztassa a hálózati adapter egyik végét a modembe, a másik végét pedig a fali aljzatba vagy a túlfeszültségvédőbe.
Csatlakoztasson egy aktív koaxiális kábelt.
Csatlakoztassa az elsődleges számítógépet a modem Ethernet portjához egy Cat 5 Ethernet kábellel.
Ne helyezze a modemet zárt területre, nagy készülékek, UPS (szünetmentes tápegységek), mikrohullámú sütők, számítógép-monitorok vagy 2,4 GHz-es vezeték nélküli telefonok közelébe.
Hátsó panel csatlakozásai
- RJ-45 Ethernet port a modem számítógéphez való csatlakoztatásához
- Az F-csatlakozó egy aktív kábelhez csatlakozik
- A modem csatlakoztatása a hálózati adapterhez

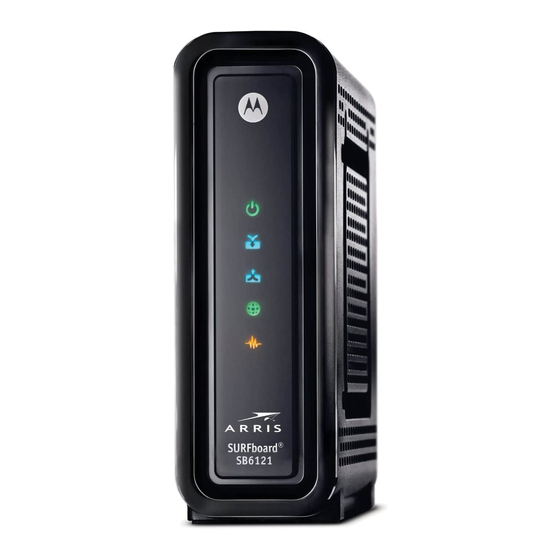

Előlapi kijelző
Az előlapi LED-eket a telepítés, a konfigurálás és a hibaelhárítás során kell használni. Használja őket vizuális referenciaként arra vonatkozóan, hogy a modem hogyan és mit csinál.
| Kulcs | Fény | Ki | Villog | Be |
| 1 | POWER (tápellátás) | A tápellátás nincs csatlakoztatva | Ennek a fénynek nem szabad villognia | Zöld: A tápellátás megfelelően van csatlakoztatva |
| 2 | RECEIVE (fogadás) | A vételi csatorna nem található | Vételi (downstream) csatorna keresése | Zöld: A downstream csatorna csatlakoztatva van Kék: A downstream csatorna csatlakoztatva van a kapcsolt csatornákkal |
| 3 | SEND (küldés) | A küldési csatorna nem található | Küldési (upstream) csatorna keresése | Zöld: Az upstream csatorna csatlakoztatva van Kék: Az upstream csatorna csatlakoztatva van a kapcsolt csatornákkal |
| 4 | ONLINE (online) | Az internetkapcsolat sikertelen | Konfigurációs paraméterek keresése | Csatlakozva az internethez |
| 5 | LINK (kapcsolat) | Nem észlelhető kapcsolat az SB6121 Ethernet portjához | Adatok továbbítása vagy fogadása az Ethernet porton | Borostyánsárga: Egy eszköz, számítógép vagy hub csatlakozik az Ethernet (10Base-T) vagy a Fast Ethernet (100Base-T) porton keresztül Kék: Nagy sebességű Gigabit Ethernet kapcsolat a |
| 6 | Power (tápellátás) | Be- és kikapcsolja a kábelmodemet | ||
| Normál működés közben a POWER (tápellátás), RECEIVE (fogadás), SEND (küldés) és ONLINE (online) jelzőfények világítanak. A LINK (kapcsolat) jelzőfény villog, amikor a kábelmodem adatokat továbbít. | ||||
Indítási sorrend
Az SB6121 egy sor lépésen megy keresztül, amikor először csatlakozik a tápellátáshoz és az RF jelhez.
Az SB6121 indítási lépései a következők:
- Power On Self Test (POST) (bekapcsolási önteszt). Ha a LED nem világít, a modem hibás.
- Downstream frekvenciák keresése.
- Upstream frekvenciák keresése.
- Downstream és upstream megszerzése. Modem feldolgozása DHCP, TFTP és TOD számára.
- Kész. A PC/Activity folyamatosan világít, ha egy CPE csatlakozik, és villog, amikor adatokat továbbít vagy fogad.
- Kikapcsolva.
- A modem sikeresen regisztrálva van, de a Network Access Control (NACO) (hálózati hozzáférés-vezérlés) le van tiltva a DOCSIS® konfigurációs fájlon keresztül.
- Firmware frissítés végrehajtása
A DOCSIS 3.0 modemek kétszínű LED-ekkel rendelkeznek, amelyek vizuálisan jelzik, hogy a csatornakapcsolás és a Gigabit Ethernet engedélyezve van-e.
Hibaelhárítási tippek
Zárja ki az RF-et
Használja az előlapi LED-eket, valamint egy SLM-et a potenciális jelproblémák kizárásához. Ha az RF szintek elfogadhatóak, a legtöbb probléma a kábelmodem újraindításával orvosolható. A Motorola SB6121 újraindításához:
- Állítsa le a számítógépet
- Húzza ki a kábelmodemet a tápellátásból, és várjon körülbelül 1 percet.
- Dugja vissza a kábelmodemet a tápellátásba.
- Figyelje meg a LED világítási sorrendjét a fentiek szerint.
- Indítsa újra a számítógépet.
LED-ek és hibaállapotok
| Fény | Kikapcsol induláskor: | Kikapcsol normál működés közben: |
| RECEIVE (fogadás) | A downstream (RECEIVE) (fogadás) csatorna nem szerezhető be. | A downstream csatorna elveszett. |
| SEND (küldés) | Az upstream (SEND) (küldés) csatorna nem szerezhető be. | Az upstream csatorna elveszett. |
| ONLINE (online) | Az IP-regisztráció sikertelen volt. | Az IP-regisztráció elveszett. |
| POWER (tápellátás) | Ellenőrizze a tápellátást. | Ellenőrizze a tápellátást. |
Hibaelhárítási tippek
- Engedélyezze és újítsa meg az IP-címet a számítógépen, ha nem tud hozzáférni az internethez vagy a modem beállítási oldalához
- Indítsa újra a számítógépet
- Tiltsa le a proxy beállításokat a számítógép webböngészőjében, és ideiglenesen tiltsa le a tűzfal szoftvert az átjáró beállítása során.
- Mindig egyenes kábeleket használjon, ne keresztkábeleket
A felhasználói kézikönyvek, illesztőprogramok és adatlapok a következő címen találhatók:
http://broadband.motorola.com/consumers/support
