Motorola SURFboard SB6121 Hızlı Başvuru Kılavuzu

İçerikler

1 Giriş
2 Kurulum
- 2.1 Ek Depo Bilgileri
- 2.2 Kurulum Prosedürü
3 Arka Panel Bağlantıları
4 Ön Panel Ekranı
5 Başlangıç Sırası
6 Sorun Giderme İpuçları
7 Referanslar
8 Kılavuzu indir
9 Diğer Dillerde

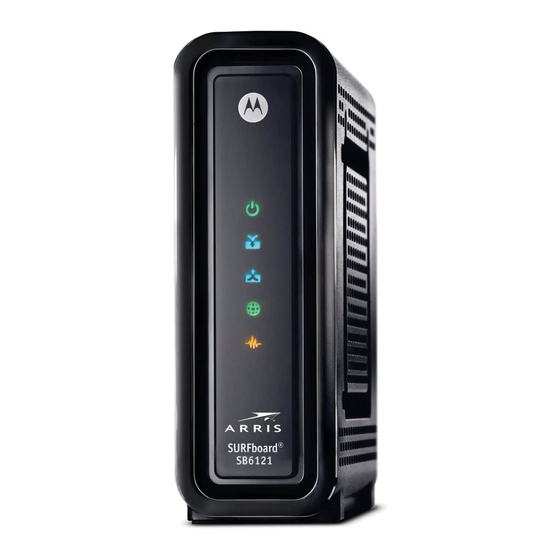

SB6121

Giriş

Motorola'nın DOCSIS 3.0 Modemi, kanal bağlama ve IPv6 dahil olmak üzere bir dizi önemli iyileştirme içerir. Motorola'nın DOCSIS 3.0 modemleri, DOCSIS 1.x, 2.0 ve yeni 3.0 özelliklerini destekler.

DOCSIS 3.0, DOCSIS'in önceki sürümlerine göre bir dizi iyileştirme sağlar, ancak en önemlisi kanal bağlamadır. Kanal bağlama, birden fazla aşağı ve yukarı akış kanalının tek bir abone tarafından kullanılmak üzere "sanal olarak bağlanmasını" sağlar. Bu, aşağı akış hızlarını 1 Gbps'ye ve yukarı akış verimini minimum 120 Mbps'ye kadar artırır. Ek olarak, DOCSIS 3.0 IPv6 ve İnternet Protokolü Televizyonunu (IPTV) destekler.

IPv6, operatörlerin kullanabileceği İnternet adreslerinin sayısını büyük ölçüde genişletir.

Bu belge, tüm Teknik Operasyon çalışanlarına Motorola SB6121 modeminin kurulumu, yapılandırılması ve sorun giderme adımlarında yardımcı olmak için geliştirilmiştir.

Kurulum

Seri numarası ve ekipman adresi modemin altında bulunabilir. Ağ geçidinin çalışması için bu öğelerin CSG'ye girilmesi gerekecektir.

CSG Alanı (CSG Field)	Motorola SB6121 modem
SERİ NUMARASI (SERIAL NUMBER)	HFC MAC ID

Ek Depo Bilgileri

CSG Ekipman Türü (CSG Equipment Type): M1

CSG Ekipman Modeli (CSG Equipment Model): SB6121

CSG Ekipman Modu (CSG Equipment Mode): 0

Kurulum Prosedürü

Güç adaptörünün bir ucunu modeme ve diğer ucunu elektrik prizine veya aşırı gerilim koruyucusuna bağlayın.

Aktif bir koaksiyel kablo bağlayın.

Birincil bilgisayarı, bir Cat 5 Ethernet kablosu kullanarak modemin üzerindeki Ethernet bağlantı noktasına bağlayın.

Modemi kapalı bir alana, büyük cihazların, UPS'lerin (kesintisiz güç kaynakları), mikrodalgaların, bilgisayar monitörlerinin veya 2,4 GHz telsiz telefonların yakınına yerleştirmeyin.

Arka Panel Bağlantıları

Modemi bilgisayara bağlamak için bir RJ-45 Ethernet bağlantı noktası
F-konnektörü aktif bir kabloya bağlanır
Modemi güç adaptörüne bağlar

Ön Panel Ekranı

Ön panel LED'leri kurulum, yapılandırma ve sorun giderme sırasında kullanılmalıdır. Modemin nasıl ve ne yaptığını görsel bir referans olarak kullanın.

Anahtar (Key)	Işık (Light)	Kapalı (Off)	Yanıp Sönüyor (Flashing)	Açık (On)
1	GÜÇ (POWER)	Güç bağlantısı kesildi	Bu ışık yanıp sönmemelidir	Yeşil (Green): Güç düzgün şekilde bağlandı
2	AL (RECEIVE)	Alım kanalı bulunamadı	Bir alım (aşağı akış) kanalı aranıyor	Yeşil (Green): Aşağı akış kanalı bağlı Mavi (Blue): Aşağı akış kanalı bağlı kanallarla bağlı
3	GÖNDER (SEND)	Gönderme kanalı bulunamadı	Bir gönderme (yukarı akış) kanalı aranıyor	Yeşil (Green): Yukarı akış kanalı bağlı Mavi (Blue): Yukarı akış kanalı bağlı kanallarla bağlı
4	ÇEVRİMİÇİ (ONLINE)	İnternet bağlantısı başarısız oldu	Yapılandırma parametreleri aranıyor	İnternete bağlı
5	BAĞLANTI (LINK)	SB6121 Ethernet bağlantı noktasına bağlantı algılanmadı	Ethernet bağlantı noktasında veri iletiliyor veya alınıyor	Sarı (Amber): Ethernet (10Base-T) veya Hızlı Ethernet (100Base-T) bağlantı noktası üzerinden bir cihaz, bilgisayar veya hub bağlı Mavi (Blue): Yüksek hızlı Gigabit Ethernet bağlantısı
6	Güç (Power)	Kablo modemini açar ve kapatır
Normal çalışma sırasında, GÜÇ (POWER), AL (RECEIVE), GÖNDER (SEND) ve ÇEVRİMİÇİ (ONLINE) ışıkları AÇIK'tır. Kablo modemi veri aktarırken BAĞLANTI (LINK) ışığı yanıp söner.

Başlangıç Sırası

SB6121, ilk kez güce ve RF sinyaline bağlandığında bir dizi adımdan geçer.

SB6121 başlangıç adımları şunlardır:

Güç Açma Kendi Kendine Testi (POST). LED kapalı kalırsa, modem arızalıdır.
Aşağı akış frekanslarını tarama.
Yukarı akış frekanslarını tarama.
Aşağı ve yukarı akış elde edildi. DHCP, TFTP ve TOD için modem işleniyor.
Hazır. Bir CPE bağlandığında PC/Etkinlik sabittir ve veri iletirken veya alırken yanıp söner.
Kapatıldı.
Modem başarıyla kaydedildi, ancak Ağ Erişim Kontrolü (NACO) DOCSIS® yapılandırma dosyası aracılığıyla devre dışı bırakıldı.
Ürün yazılımı yükseltmesi gerçekleştiriliyor

DOCSIS 3.0 modemleri, kanal bağlamanın ve Gigabit Ethernet'in etkin olup olmadığını görsel olarak belirlemek için çift renkli LED'lere sahiptir.

Sorun Giderme İpuçları

RF'yi Eleme

Olası sinyal sorunlarını ortadan kaldırmak için ön panel LED'lerini ve bir SLM'yi kullanın. RF seviyeleri kabul edilebilir düzeydeyse, çoğu sorun kablo modemi yeniden başlatılarak düzeltilebilir. Motorola SB6121'i yeniden başlatmak için:

Bilgisayarı kapatın
Kablo modemini güç kaynağından çıkarın ve yaklaşık 1 dakika bekleyin.
Kablo modemini tekrar prize takın.
Yukarıda ayrıntılı olarak açıklandığı gibi LED ışık yanma sırasını gözlemleyin.
Bilgisayarı yeniden başlatın.

LED'ler ve Hata Koşulları

Işık (Light)	Başlangıçta kapanıyor:	Normal çalışma sırasında kapanıyor:
AL (RECEIVE)	Aşağı akış (AL) kanalı alınamıyor.	Aşağı akış kanalı kayboldu.
GÖNDER (SEND)	Yukarı akış (GÖNDER) kanalı alınamıyor.	Yukarı akış kanalı kayboldu.
ÇEVRİMİÇİ (ONLINE)	IP kaydı başarısız oldu.	IP kaydı kayboldu.
GÜÇ (POWER)	Güç bağlantısını doğrulayın.	Güç bağlantısını doğrulayın.

Sorun Giderme İpuçları

İnternete veya modemin kurulum sayfasına erişemiyorsa, bilgisayardaki IP adresini Serbest Bırakın ve Yenileyin
Bilgisayarı yeniden başlatın
Bilgisayarın web tarayıcısındaki proxy ayarlarını devre dışı bırakın ve ağ geçidinin kurulumu sırasında herhangi bir güvenlik duvarı yazılımını geçici olarak devre dışı bırakın.
Her zaman düz kablolar kullanın, çapraz kablolar değil

Kullanım Kılavuzları, Sürücüler ve Veri Sayfaları şu adreste bulunabilir:
http://broadband.motorola.com/consumers/support
