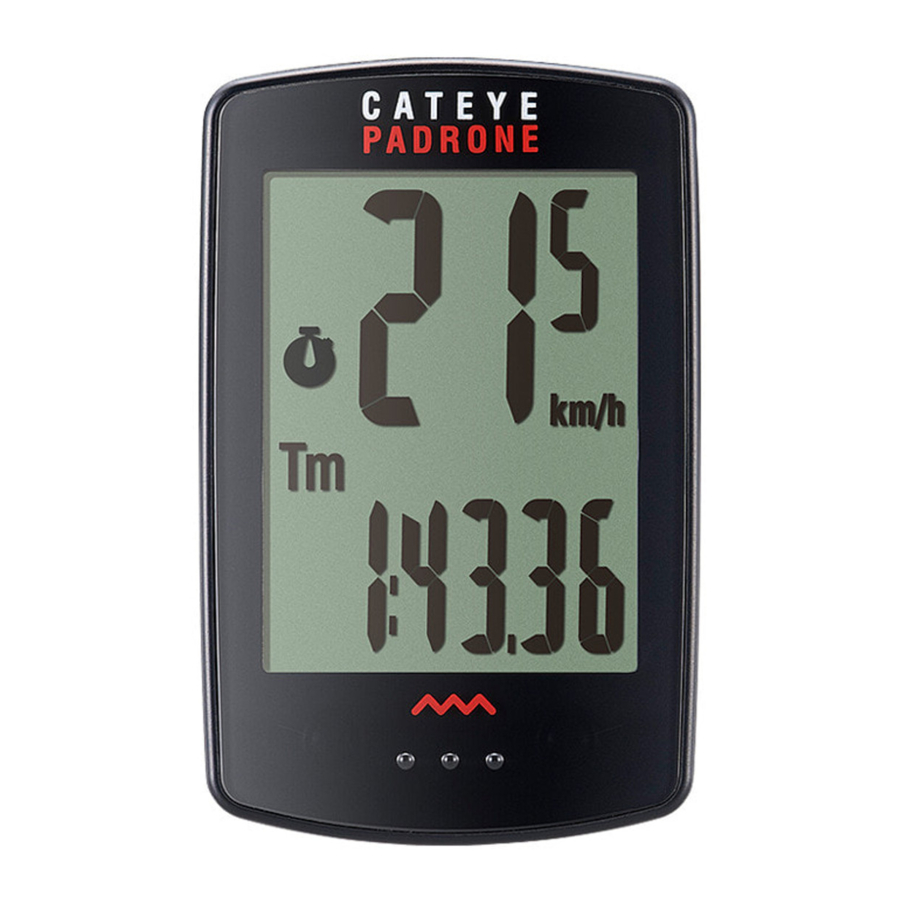

Cateye Padrone CC-PA100W - Manual del ciclocomputador

Montaje del ciclocomputador

Montar el soporte

• Al montar en la potencia

• Al montar en el manillar


Al montar el soporte en el manillar, ajuste el ángulo del soporte de modo que la parte posterior del ciclocomputador quede orientada hacia el sensor de velocidad cuando el ciclocomputador esté acoplado.

Cortar la banda después del montaje

Corte la banda del soporte para que el extremo cortado no cause lesiones.

Montar el sensor de velocidad

• Montaje en la horquilla delantera derecha

• Montaje en la horquilla delantera izquierda


Monte el sensor de velocidad en una posición en la que la distancia desde el ciclocomputador hasta el sensor de velocidad esté dentro del rango de la señal.

Montar el imán

Ajuste del sensor de velocidad y el imán

El imán pasa a través de la zona del sensor de velocidad.

La holgura entre el sensor de velocidad y el imán es de 5 mm (3/16").

* El imán se puede montar en cualquier posición del radio siempre que se cumplan las condiciones de fijación.

Colocar/retirar el ciclocomputador

Prueba de funcionamiento

Después de colocar el ciclocomputador, gire suavemente la rueda delantera para comprobar que la velocidad actual se muestra en el ciclocomputador. Si la velocidad no se muestra, consulte de nuevo las condiciones de fijación en los pasos 1, 2 y 4.

Configuración del computador

Cuando utilice el computador por primera vez, configure los ajustes iniciales.

Borrar todos los datos

Presione el botón AC en la parte posterior del computador.
* Todos los datos se borran y el computador se restablece a su configuración predeterminada de fábrica.

Seleccione la unidad de medida

Seleccione "km/h" o "mph".

Ajuste la circunferencia de la llanta

Ingrese la circunferencia de la llanta delantera en mm.
* Consulte "Circunferencia de la llanta".

Ajuste el reloj

Cada vez que se presiona y mantiene presionado MODE, los ajustes cambian del modo de visualización de la hora a las horas y a los minutos.

Presione MENU para completar la configuración

La configuración está completa y el computador cambia a la pantalla de medición. Para obtener instrucciones sobre cómo iniciar la medición, consulte "Inicio de la medición".

Circunferencia de la llanta

La circunferencia de la llanta puede determinarse mediante uno de los dos métodos siguientes:

• Mida la circunferencia real de la llanta (L)
  Después de asegurarse de que la presión de la llanta sea la adecuada, siéntese en su bicicleta, hágalo rodar hacia adelante para que la llanta dé una vuelta completa (use la válvula u otra marca como referencia) y mida la distancia recorrida en la carretera.

• Tabla de tallas de llantas
  * El tamaño de la llanta o el código ETRTO se indica en el lateral de la llanta.

ETRTO	Tamaño de la llanta	L (mm)
47-203	12x1.75	935
54-203	12x1.95	940
40-254	14x1.50	1020
47-254	14x1.75	1055
40-305	16x1.50	1185
47-305	16x1.75	1195
54-305	16x2.00	1245
28-349	16x1-1/8	1290
37-349	16x1-3/8	1300
32-369	17x1-1/4 (369)	1340
40-355	18x1.50	1340
47-355	18x1.75	1350
32-406	20x1.25	1450
35-406	20x1.35	1460
40-406	20x1.50	1490
47-406	20x1.75	1515
50-406	20x1.95	1565
28-451	20x1-1/8	1545
37-451	20x1-3/8	1615
37-501	22x1-3/8	1770
40-501	22x1-1/2	1785
47-507	24x1.75	1890
50-507	24x2.00	1925
54-507	24x2.125	1965
25-520	24x1(520)	1753
	24x3/4 Tubular	1785
28-540	24x1-1/8	1795
32-540	24x1-1/4	1905
25-559	26x1(559)	1913
32-559	26x1.25	1950
37-559	26x1.40	2005
40-559	26x1.50	2010
47-559	26x1.75	2023
50-559	26x1.95	2050
54-559	26x2.10	2068
57-559	26x2.125	2070
58-559	26x2.35	2083
75-559	26x3.00	2170
28-590	26x1-1/8	1970
37-590	26x1-3/8	2068
37-584	26x1-1/2	2100
	650C Tubular 26x7/8	1920
20-571	650x20C	1938
23-571	650x23C	1944
25-571	650x25C 26x1(571)	1952
40-590	650x38A	2125
40-584	650x38B	2105
25-630	27x1(630)	2145
28-630	27x1-1/8	2155
32-630	27x1-1/4	2161
37-630	27x1-3/8	2169
40-584	27.5x1.50	2079
50-584	27.5x1.95	2090
54-584	27.5x2.1	2148
57-584	27.5x2.25	2182
18-622	700x18C	2070
19-622	700x19C	2080
20-622	700x20C	2086
23-622	700x23C	2096
25-622	700x25C	2105
28-622	700x28C	2136
30-622	700x30C	2146
32-622	700x32C	2155
	700C Tubular	2130
35-622	700x35C	2168
38-622	700x38C	2180
40-622	700x40C	2200
42-622	700x42C	2224
44-622	700x44C	2235
45-622	700x45C	2242
47-622	700x47C	2268
54-622	29x2.1	2288
56-622	29x2.2	2298
60-622	29x2.3	2326

Comenzar la medición

Funcionamiento del MODE cuando está montado en el soporte
Cuando el ciclocomputador está montado en el soporte, al presionar la sección de puntos en el ciclocomputador se pulsa el botón MODE.

Cambio de función actual

Al pulsar MODE se cambia la función actual que se muestra en la parte inferior de la pantalla.

* Av muestra.E en lugar del valor de medición cuando Tm supera aproximadamente las 100 horas o Dst supera los 9999,99 km. Reinicie el ciclocomputador.

En la pantalla de medición, pulse MENU para ir a la pantalla de menú. Se pueden cambiar varios ajustes en la pantalla de menú.

Iniciar/detener la medición

La medición comienza automáticamente cuando la bicicleta se mueve. Durante la medición, la unidad de medida (km/h o mph) parpadea.

Restablecer los datos

Al pulsar MODE durante 2 segundos en la pantalla de medición, se restablecen todos los datos de medición a 0 (excepto Odo).

Función de ahorro de energía

Si el ciclocomputador no recibe ninguna señal durante 10 minutos, se activa la pantalla de ahorro de energía y solo se muestra el reloj.
Si se pulsa MODE o se recibe una señal del sensor mientras está activada la pantalla de ahorro de energía, el ciclocomputador vuelve a la pantalla de medición.
* Cuando el ciclocomputador se deja en la pantalla de ahorro de energía durante 1 hora, la pantalla solo muestra la unidad de medida. Cuando el ciclocomputador está en este estado, puede volver a la pantalla de medición pulsando MODE.

Uso del cronómetro

Puede mostrar un cronómetro que le permite contar el tiempo independientemente de si la medición se inicia o se detiene.
Para usar el cronómetro, configure el ajuste del cronómetro en la pantalla de menú en ON (ENCENDIDO).
Para obtener instrucciones sobre cómo configurar el cronómetro, consulte "Cronómetro".

Funcionamiento del cronómetro

Inicio/detención	Pulse MODE durante 1 segundo cuando se muestre el cronómetro. Durante el conteo, el icono parpadea.
Restablecer	Pulse MODE durante 4 segundos cuando se muestre el cronómetro.

* Las operaciones de inicio, detención y restablecimiento del cronómetro se realizan por separado de la medición y no afectan a otras mediciones.
* El cronómetro continúa contando independientemente del estado de ahorro de energía. Durante el conteo, el icono parpadea en cada pantalla, excepto en la pantalla de menú.

Cambio de ajustes

En la pantalla de medición, pulse MENU para ir a la pantalla de menú. Se pueden cambiar varios ajustes en la pantalla de menú.
* Después de cambiar los ajustes, siempre pulse MENU para confirmar los cambios.
* Si la pantalla de menú se deja encendida durante 1 minuto, el ciclocomputador vuelve a la pantalla de medición.


Entrada manual de distancia
Le permite establecer la distancia total recorrida manualmente. (No se pueden introducir fracciones).
* Establecer un valor arbitrario para la distancia total le permite comenzar desde el valor que introdujo. Esto es útil cuando acaba de comprar una bicicleta nueva o cuando reemplaza la batería del ciclocomputador.

Advertencia / Precaución

• No se concentre en el ciclocomputador mientras conduce. Conduzca siempre con seguridad.
• Monte el imán, el sensor y el soporte de forma segura, y revíselos periódicamente para asegurarse de que no estén sueltos.
• Si se traga una batería accidentalmente, consulte a un médico inmediatamente.
• No deje el ciclocomputador bajo la luz solar directa durante un período prolongado.
• No desmonte el ciclocomputador.
• No deje caer el ciclocomputador. Si lo hace, puede provocar un mal funcionamiento o daños.
• Al pulsar el botón MODE con el ciclocomputador instalado en el soporte, pulse el área alrededor de la sección de puntos en la parte frontal del ciclocomputador. Pulsar otras áreas con fuerza puede provocar un mal funcionamiento o daños.
• Siempre apriete el dial de la banda del soporte a mano. El uso de una herramienta u otro objeto para apretar el dial puede aplastar la rosca del tornillo.
• Al limpiar el ciclocomputador y los accesorios, no utilice disolventes, bencina o alcohol.
• Riesgo de explosión si la batería se reemplaza por un tipo incorrecto. Deseche las baterías usadas de acuerdo con las normativas locales.
• La pantalla LCD puede distorsionarse cuando se ve a través de lentes de gafas de sol polarizadas.

Sensor inalámbrico

El sensor de velocidad está diseñado con un alcance máximo de señal de 70 cm (27"), para reducir la posibilidad de interferencias. (El alcance de la señal pretende servir solo como una guía aproximada).
Al manipular el sensor inalámbrico, tenga en cuenta lo siguiente:

• Las señales no se pueden recibir si la distancia entre el sensor de velocidad y el ciclocomputador es demasiado grande.
• El alcance de la señal puede acortarse debido a las bajas temperaturas y a las baterías descargadas.
• Las señales solo se pueden recibir cuando la parte posterior del ciclocomputador está orientada hacia el sensor de velocidad.

Pueden producirse interferencias, lo que provoca un mal funcionamiento, si el ciclocomputador está:

• Cerca de un televisor, PC, radio o motor, o en un coche o tren.
• Cerca de un cruce de ferrocarril, vías de tren, estación de transmisión de televisión o estación de radar.
• Se utiliza con otros dispositivos inalámbricos o ciertas luces alimentadas por baterías.

Banda de frecuencia: 19 kHz
Potencia radiada: −31.7 dBm
Por la presente, CATEYE Co., Ltd. declara que el tipo de equipo de radio CC-PA100W cumple con la Directiva 2014/53/UE.
El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: cateye.com/doc

Mantenimiento

Si el ciclocomputador o los accesorios se ensucian, límpielos con un paño suave humedecido con jabón suave.

Reemplazo de la batería

• Ciclocomputador
  Cuando (icono de batería) está encendido, reemplace la batería.
  Inserte una batería de litio nueva (CR2032) con el lado (+) hacia arriba.
  * Después de reemplazar la batería, siempre siga el procedimiento descrito en "Configuración del ciclocomputador".
  * Si anota el valor de la distancia total antes de reemplazar la batería, podrá continuar desde la misma distancia total introduciéndola después de reemplazar la batería.

• Sensor de velocidad
  Cuando la velocidad no se muestra incluso después de ajustarla correctamente, es hora de reemplazar la batería.
  Inserte una batería de litio nueva (CR2032) con el lado (+) hacia arriba y cierre la tapa de la batería firmemente.
  * Después de reemplazar la batería, ajuste la posición del imán con respecto al sensor de velocidad como se describe en el paso 4 de "Montaje del ciclocomputador".


Resolución de problemas

No se muestra la velocidad.

• ¿Hay demasiada separación entre el sensor de velocidad y el imán?
  (La separación debe ser de 5 mm (3/16") como máximo).
• ¿El imán pasa correctamente por la zona del sensor? Ajuste la posición del imán y/o del sensor de velocidad.
• ¿Está el ciclocomputador montado en el ángulo correcto? Asegúrese de que la parte posterior del ciclocomputador esté orientada hacia el sensor de velocidad.
• ¿Están el ciclocomputador y el sensor de velocidad montados a la distancia correcta?
  (La separación debe ser de 20 a 70 cm (8" a 27")).
  Asegúrese de que el sensor de velocidad esté dentro del alcance.
• ¿Está la batería del ciclocomputador o del sensor de velocidad descargada?
  * El rendimiento de la batería disminuye en invierno.
  Si el ciclocomputador reacciona solo cuando está cerca del sensor de velocidad, el problema puede deberse a baterías débiles.
  Reemplace las baterías por otras nuevas como se describe en "Reemplazo de la batería".

La pantalla permanece en blanco cuando se pulsa el botón

Reemplace la batería del ciclocomputador como se describe en "Reemplazo de la batería".

Aparecen datos incorrectos

Borre todo según el procedimiento descrito en "Configuración del ciclocomputador".

Especificaciones principales

Baterías utilizadas Duración de la batería	Ciclocomputador	Batería de litio (CR2032) x1 / Aprox. 1 año (Si se utiliza durante 1 hora al día; la duración real de la batería variará en función de las condiciones de uso).
	Sensor de velocidad	Batería de litio (CR2032) x1 / Distancia total aprox. 10000 km [6250 millas]
* Valor promedio cuando se utiliza a una temperatura de 20 °C con el ciclocomputador y el sensor montados a 65 cm de distancia. * La vida útil de la batería preinstalada puede ser más corta que la indicada anteriormente.
Controlador	Microordenador de 4 bits y 1 chip (Oscilador controlado por cristal)
Pantalla	Cristal líquido
Sensor	Sensor magnético sin contacto
Alcance de la señal	20 a 70 cm (8" a 27")
Rango de circunferencia del neumático	0100 mm – 3999 mm (Valor inicial: 2096 mm)
Rango de temperatura de funcionamiento	32 °F – 104 °F (0 °C – 40 °C) (Rango de temperatura de funcionamiento garantizado: la visibilidad de la pantalla puede deteriorarse fuera de este rango).
Dimensiones/ peso	Ciclocomputador	2-21/32" x 1-11/16" x 9/16" (67.5 x 43 x 14.5 mm) / 1.1 oz (31.5 g)
	Sensor de velocidad	1-5/8" x 1-13/32" x 19/32" (41.5 x 36 x 15 mm) / 0.5 oz (15 g)

* Las especificaciones y el diseño están sujetos a cambios sin previo aviso.

GARANTÍA LIMITADA

2 años solo para el ciclocomputador/sensor de velocidad
(Se excluyen los accesorios y el consumo de la batería)

Los ciclocomputadores CatEye están garantizados contra defectos de materiales y mano de obra durante un período de dos años a partir de la compra original. Si el producto no funciona debido al uso normal, CatEye reparará o reemplazará el defecto sin cargo alguno. El servicio debe ser realizado por CatEye o un minorista autorizado.

Accesorios estándar

Accesorios opcionales

CAT EYE CO., LTD.
2-8-25, KUWAZU, HIGASHI SUMIYOSHI-KU, OSAKA, JAPAN 546-0041
Para consultas, visite https://cateye.com/intl/contact/
[Para clientes de EE. UU.]
CATEYE AMERICA, INC.
Visite https://www.cateyeamerica.com/contact-us/
Número gratuito: 800.5.CATEYE
