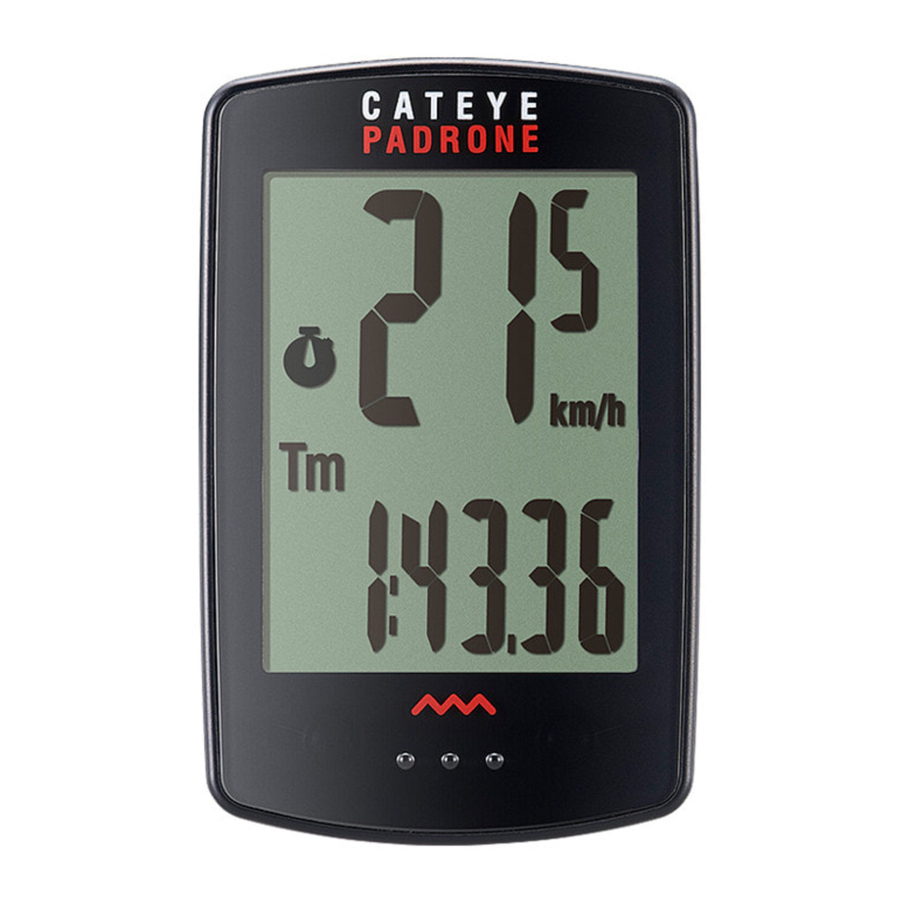

Cateye Padrone CC-PA100W - Manuali i Ciklokompjuterit

Montimi i kompjuterit

Montoni mbajtësen

• Kur montohet në kërcell

• Kur montohet në timon


Kur montoni mbajtësen në timon, rregulloni këndin e mbajtëses në mënyrë që pjesa e pasme e kompjuterit të jetë përballë sensorit të shpejtësisë kur kompjuteri është i lidhur.

Prerja e shiritit pas montimit

Priteni shiritin e mbajtëses në mënyrë që skaji i prerë të mos shkaktojë lëndim.

Montoni sensorin e shpejtësisë

• Montimi në pirunin e përparmë të djathtë

• Montimi në pirunin e përparmë të majtë


Montoni sensorin e shpejtësisë në një pozicion ku distanca nga kompjuteri te sensori i shpejtësisë është brenda intervalit të sinjalit.

Montoni magnetin

Rregulloni sensorin e shpejtësisë dhe magnetin

Magneti kalon nëpër zonën e sensorit të shpejtësisë.

Hapësira midis sensorit të shpejtësisë dhe magnetit është brenda 5 mm (3/16").

* Magneti mund të montohet në çdo pozicion në tel, për sa kohë që plotësohen kushtet e bashkëngjitjes.

Bashkangjit/shkëput kompjuterin

Testimi i funksionimit

Pasi të keni bashkangjitur kompjuterin, rrotulloni butësisht rrotën e përparme për të kontrolluar që shpejtësia aktuale të shfaqet në kompjuter. Nëse shpejtësia nuk shfaqet, referojuni përsëri kushteve të bashkëngjitjes në hapat 1, 2 dhe 4.

Konfigurimi i kompjuterit

Kur përdorni kompjuterin për herë të parë, konfiguroni cilësimet fillestare.

Fshihni të gjitha të dhënat

Shtypni butonin AC në pjesën e pasme të kompjuterit.
* Të gjitha të dhënat fshihen dhe kompjuteri rivendoset në cilësimet e tij të paracaktuara të fabrikës.

Zgjidhni njësinë e matjes

Zgjidhni "km/h" ose "mph".

Vendosni perimetrin e gomës

Futni perimetrin e gomës së rrotës së përparme në mm.
* Referojuni "Perimetrit të gomës".

Vendosni orën

Sa herë që MODE shtypet dhe mbahet, cilësimet kalojnë nga modaliteti i shfaqjes së orës, në orë, në minuta.

Shtypni MENU për të përfunduar konfigurimin

Konfigurimi është përfunduar dhe kompjuteri kalon në ekranin e matjes. Për udhëzime se si të filloni matjen, referojuni "Fillimi i matjes".

Perimetri i gomës

Perimetri i gomës mund të përcaktohet nga njëra prej dy metodave të mëposhtme:

• Matni perimetrin aktual të gomës (L)
  Pasi të siguroheni që presioni i gomës është i përshtatshëm, uleni në biçikletën tuaj, rrotullojeni përpara në mënyrë që goma të bëjë një rrotullim të plotë (përdorni valvulën ose një shënim tjetër si referencë) dhe matni distancën e përshkuar në rrugë.

• Grafiku i madhësisë së gomave
  * Madhësia e gomës ose kodi ETRTO tregohet në anën e gomës.

ETRTO	Madhësia e gomës	L (mm)
47-203	12x1.75	935
54-203	12x1.95	940
40-254	14x1.50	1020
47-254	14x1.75	1055
40-305	16x1.50	1185
47-305	16x1.75	1195
54-305	16x2.00	1245
28-349	16x1-1/8	1290
37-349	16x1-3/8	1300
32-369	17x1-1/4 (369)	1340
40-355	18x1.50	1340
47-355	18x1.75	1350
32-406	20x1.25	1450
35-406	20x1.35	1460
40-406	20x1.50	1490
47-406	20x1.75	1515
50-406	20x1.95	1565
28-451	20x1-1/8	1545
37-451	20x1-3/8	1615
37-501	22x1-3/8	1770
40-501	22x1-1/2	1785
47-507	24x1.75	1890
50-507	24x2.00	1925
54-507	24x2.125	1965
25-520	24x1(520)	1753
	24x3/4 Tubular	1785
28-540	24x1-1/8	1795
32-540	24x1-1/4	1905
25-559	26x1(559)	1913
32-559	26x1.25	1950
37-559	26x1.40	2005
40-559	26x1.50	2010
47-559	26x1.75	2023
50-559	26x1.95	2050
54-559	26x2.10	2068
57-559	26x2.125	2070
58-559	26x2.35	2083
75-559	26x3.00	2170
28-590	26x1-1/8	1970
37-590	26x1-3/8	2068
37-584	26x1-1/2	2100
	650C Tubular 26x7/8	1920
20-571	650x20C	1938
23-571	650x23C	1944
25-571	650x25C 26x1(571)	1952
40-590	650x38A	2125
40-584	650x38B	2105
25-630	27x1(630)	2145
28-630	27x1-1/8	2155
32-630	27x1-1/4	2161
37-630	27x1-3/8	2169
40-584	27.5x1.50	2079
50-584	27.5x1.95	2090
54-584	27.5x2.1	2148
57-584	27.5x2.25	2182
18-622	700x18C	2070
19-622	700x19C	2080
20-622	700x20C	2086
23-622	700x23C	2096
25-622	700x25C	2105
28-622	700x28C	2136
30-622	700x30C	2146
32-622	700x32C	2155
	700C Tubular	2130
35-622	700x35C	2168
38-622	700x38C	2180
40-622	700x40C	2200
42-622	700x42C	2224
44-622	700x44C	2235
45-622	700x45C	2242
47-622	700x47C	2268
54-622	29x2.1	2288
56-622	29x2.2	2298
60-622	29x2.3	2326

Fillimi i matjes

Funksionimi i "MODE" kur montohet në mbajtëse
Kur kompjuteri është montuar në mbajtëse, shtypja e seksionit me pikë në kompjuter shtyp butonin MODE (modaliteti).

Ndryshimi i funksionit aktual

Shtypja e MODE (modaliteti) ndryshon funksionin aktual të shfaqur në fund të ekranit.

* Shfaqet Av.E në vend të vlerës së matjes kur Tm tejkalon afërsisht 100 orë ose Dst tejkalon 9999.99 km. Rivendosni kompjuterin.

Në ekranin e matjes, shtypni MENU (menunë) për të shkuar në ekranin e menysë. Cilësime të ndryshme mund të ndryshohen në ekranin e menysë.

Fillimi/ndërprerja e matjes

Matja fillon automatikisht kur biçikleta lëviz. Gjatë matjes, njësia e matjes (km/h ose mph) pulson.

Rivendosja e të dhënave

Shtypja e MODE (modaliteti) për 2 sekonda kur jeni në ekranin e matjes rivendos të gjitha të dhënat e matjes në 0 (duke përjashtuar Odo).

Funksioni i kursimit të energjisë

Nëse kompjuteri nuk merr asnjë sinjal për 10 minuta, aktivizohet ekrani i kursimit të energjisë dhe shfaqet vetëm ora.
Nëse shtypet MODE (modaliteti) ose merret një sinjal sensori ndërsa ekrani i kursimit të energjisë është aktivizuar, kompjuteri kthehet në ekranin e matjes.
* Kur kompjuteri lihet në ekranin e kursimit të energjisë për 1 orë, ekrani tregon vetëm njësinë e matjes. Kur kompjuteri është në këtë gjendje, mund të ktheheni në ekranin e matjes duke shtypur MODE (modalitetin).

Përdorimi i kronometrit

Mund të shfaqni një kronometër që ju lejon të numëroni kohën pavarësisht nëse matja është filluar ose ndaluar.
Për të përdorur kronometrin, vendosni cilësimin e kronometrit në ekranin e menysë në ON (ndezur).
Për udhëzime se si të vendosni kronometrin, referojuni "Kronometrit".

Funksionimi i kronometrit

Fillimi/ndërprerja	Shtypni MODE (modalitetin) për 1 sekondë kur shfaqet kronometri. Gjatë numërimit, ikona pulson.
Rivendosja	Shtypni MODE (modalitetin) për 4 sekonda kur shfaqet kronometri.

* Operacionet e fillimit, ndërprerjes dhe rivendosjes së kronometrit kryhen veçmas nga matja dhe nuk ndikojnë në matjet e tjera.
* Kronometri vazhdon të numërojë pavarësisht nga gjendja e kursimit të energjisë. Gjatë numërimit, ikona pulson në çdo ekran, përveç ekranit të menysë.

Ndryshimi i cilësimeve

Në ekranin e matjes, shtypni MENU (menunë) për të shkuar në ekranin e menysë. Cilësime të ndryshme mund të ndryshohen në ekranin e menysë.
* Pas ndryshimit të cilësimeve, shtypni gjithmonë MENU (menunë) për të konfirmuar ndryshimet.
* Kur ekrani i menysë lihet i hapur për 1 minutë, kompjuteri kthehet në ekranin e matjes.


Hyrja manuale e distancës
Ju lejon të vendosni distancën totale të udhëtuar manualisht. (Thyesat nuk mund të futen.)
* Vendosja e një vlere arbitrare për distancën totale ju lejon të filloni nga vlera që keni futur. Kjo është e dobishme kur sapo keni blerë një biçikletë të re ose kur zëvendësoni baterinë e kompjuterit.

Paralajmërim / Kujdes

• Mos u përqendroni në kompjuter gjatë ngasjes. Gjithmonë ngisni në mënyrë të sigurt.
• Montoni magnetin, sensorin dhe mbajtësen në mënyrë të sigurt dhe kontrolloni ato periodikisht për t'u siguruar që nuk janë të lirshme.
• Nëse një bateri gëlltitet aksidentalisht, konsultohuni menjëherë me një mjek.
• Mos e lini kompjuterin në diell të drejtpërdrejtë për një periudhë të gjatë kohore.
• Mos e çmontoni kompjuterin.
• Mos e hidhni kompjuterin. Hyrja mund të rezultojë në mosfunksionim ose dëmtim.
• Kur shtypni butonin MODE (modaliteti) me kompjuterin e instaluar në mbajtëse, shtypni zonën rreth seksionit me pikë në pjesën e përparme të kompjuterit. Shtypja e zonave të tjera me forcë mund të rezultojë në mosfunksionim ose dëmtim.
• Gjithmonë shtrëngoni rrotulluesin e rripit të mbajtëses me dorë. Përdorimi i një vegle ose objekti tjetër për të shtrënguar rrotulluesin mund të shtypë fileton e vidës.
• Kur pastroni kompjuterin dhe aksesorët, mos përdorni hollues, benzinë ose alkool.
• Rreziku i shpërthimit nëse bateria zëvendësohet me një lloj të gabuar. Hidhni bateritë e përdorura sipas rregulloreve lokale.
• Ekrani LCD mund të shtrembërohet kur shihet përmes lenteve të syzeve të diellit të polarizuara.

Sensori pa tela

Sensori i shpejtësisë është projektuar me një rreze maksimale sinjali prej 70 cm (27"), për të zvogëluar mundësinë e ndërhyrjes. (Rrezja e sinjalit ka për qëllim të shërbejë vetëm si një udhëzues i përafërt.)
Kur përdorni sensorin pa tela, vini re sa vijon:

• Sinjalet nuk mund të merren nëse distanca midis sensorit të shpejtësisë dhe kompjuterit është shumë e madhe.
• Rrezja e sinjalit mund të shkurtohet për shkak të temperaturës së ulët dhe baterive të shkarkuara.
• Sinjalet mund të merren vetëm kur pjesa e pasme e kompjuterit është e kthyer nga sensori i shpejtësisë.

Mund të ndodhë ndërhyrje, duke rezultuar në mosfunksionim, nëse kompjuteri është:

• Afër një TV, PC, radioje ose motori, ose në një makinë ose tren.
• Afër një vendkalimi hekurudhor, shinave hekurudhore, stacionit transmetues televiziv ose stacionit radar.
• Përdoret me pajisje të tjera pa tela ose drita të caktuara me bateri.

Brezi i frekuencës: 19 kHz
Fuqia e rrezatuar: −31.7 dBm
Me këtë, CATEYE Co., Ltd. deklaron se lloji i pajisjes radio CC-PA100W është në përputhje me Direktivën 2014/53/BE.
Teksti i plotë i deklaratës së konformitetit të BE-së është i disponueshëm në adresën e mëposhtme të internetit: cateye.com/doc

Mirëmbajtja

Nëse kompjuteri ose aksesorët ndyhen, pastroni me një leckë të butë që është lagur me sapun të butë.

Zëvendësimi i baterisë

• Kompjuteri
  Kur (ikona e baterisë) është ndezur, zëvendësoni baterinë.
  Futni një bateri të re litiumi (CR2032) me anën (+) lart.
  * Pas zëvendësimit të baterisë, ndiqni gjithmonë procedurën e përshkruar në "Konfigurimi i kompjuterit".
  * Nëse shënoni vlerën totale të distancës përpara se të zëvendësoni baterinë, do të mund të vazhdoni nga e njëjta distancë totale duke e futur atë pas zëvendësimit të baterisë.

• Sensori i shpejtësisë
  Kur shpejtësia nuk shfaqet edhe pas rregullimit të saktë, është koha për të zëvendësuar baterinë.
  Futni një bateri të re litiumi (CR2032) me anën (+) lart dhe mbyllni kapakun e baterisë fort.
  * Pas zëvendësimit të baterisë, rregulloni pozicionin e magnetit në lidhje me sensorin e shpejtësisë siç përshkruhet në hapin 4 të "Montimi i kompjuterit".


Zgjidhja e problemeve

Shpejtësia nuk shfaqet.

• A ka shumë hapësirë midis sensorit të shpejtësisë dhe magnetit?
  (Hapësira duhet të jetë brenda 5 mm (3/16").)
• A kalon magneti nëpër zonën e sensorit siç duhet? Rregulloni pozicionin e magnetit dhe/ose sensorit të shpejtësisë.
• A është montuar kompjuteri në këndin e duhur? Sigurohuni që pjesa e pasme e kompjuterit të jetë e kthyer nga sensori i shpejtësisë.
• A janë montuar kompjuteri dhe sensori i shpejtësisë në distancën e duhur nga njëri-tjetri?
  (Hapësira duhet të jetë nga 20 deri në 70 cm (8" deri në 27").)
  Sigurohuni që sensori i shpejtësisë të jetë brenda rrezes.
• A është bateria e kompjuterit ose e sensorit të shpejtësisë e shkarkuar?
  * Performanca e baterisë zvogëlohet në dimër.
  Nëse kompjuteri reagon vetëm kur është afër sensorit të shpejtësisë, problemi mund të jetë për shkak të baterive të dobëta.
  Zëvendësoni bateritë me të reja siç përshkruhet në "Zëvendësimi i baterisë".

Ekrani mbetet bosh kur shtypet butoni

Zëvendësoni baterinë e kompjuterit siç përshkruhet në "Zëvendësimi i baterisë".

Shfaqen të dhëna të pasakta

Pastrojini të gjitha sipas procedurës së përshkruar në "Konfigurimi i kompjuterit".

Specifikimet kryesore

Bateritë e përdorura Jetëgjatësia e baterisë	Kompjuteri	Bateri litiumi (CR2032) x1 / Përafërsisht 1 vit (Nëse përdoret për 1 orë në ditë; jetëgjatësia aktuale e baterisë do të ndryshojë në varësi të kushteve të përdorimit.)
	Sensori i shpejtësisë	Bateri litiumi (CR2032) x1 / Distanca totale përafërsisht 10000 km [6,250 milje]
* Vlera mesatare kur përdoret në temperaturë 20°C me kompjuterin dhe sensorin e montuar 65 cm larg. * Jetëgjatësia e baterisë së para-instaluar mund të jetë më e shkurtër se sa tregohet më sipër.
Kontrolluesi	Mikrokompjuter 4 bit, 1-chip (Oscilator i kontrolluar nga kristali)
Ekrani	Kristal i lëngshëm
Sensori	Sensor magnetik pa kontakt
Rrezja e sinjalit	20 deri në 70 cm (8" deri në 27")
Gama e perimetrit të gomës	0100 mm – 3999 mm (Vlera fillestare: 2096 mm)
Gama e temperaturës së funksionimit	32°F – 104°F (0°C – 40°C) (Gama e garantuar e temperaturës së funksionimit: Shikueshmëria e ekranit mund të përkeqësohet jashtë kësaj game.)
Përmasat/ pesha	Kompjuteri	2-21/32" x 1-11/16" x 9/16" (67.5 x 43 x 14.5 mm) / 1.1 oz (31.5 g)
	Sensori i shpejtësisë	1-5/8" x 1-13/32" x 19/32" (41.5 x 36 x 15 mm) / 0.5 oz (15 g)

* Specifikimet dhe dizajni mund të ndryshojnë pa paralajmërim.

GARANCIA E KUFIZUAR

2-Vjet Vetëm për Kompjuterin/Sensorin e Shpejtësisë
(Aksesorët dhe Konsumi i Baterisë Përjashtohen)

Kompjuterët e biçikletave CatEye garantohen të jenë pa defekte nga materialet dhe mjeshtëria për një periudhë prej dy vjetësh nga blerja origjinale. Nëse produkti nuk funksionon për shkak të përdorimit normal, CatEye do të riparojë ose zëvendësojë defektin pa pagesë. Shërbimi duhet të kryhet nga CatEye ose një shitës me pakicë i autorizuar.

Aksesorët standardë

Aksesorët opsionalë
