HEINE BETA 200, alpha+ - Instrucciones de Uso del Retinoscopio

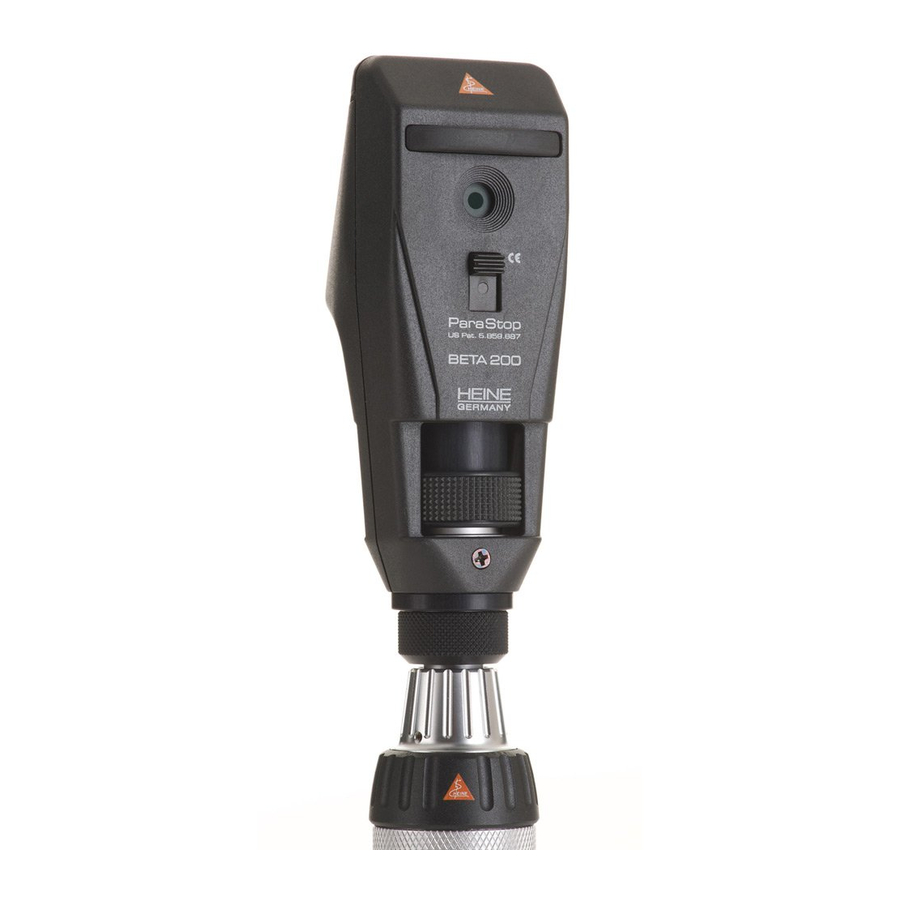

Descripción General
- Conector
- Cubierta de la bombilla
- Anillo de control
- Control deslizante
- Apoyo para la frente
- Apoyo para la frente
Información de Seguridad
Rango de aplicaciones: El retinoscopio HEINE está diseñado exclusivamente para la determinación de la refracción del ojo.
Seguridad en el uso: Utilice únicamente mangos o dispositivos que estén específicamente diseñados para uso médico como fuente de alimentación.
Por favor, tenga en cuenta: El rendimiento de este instrumento solo puede garantizarse si se utilizan baterías recargables originales HEINE o baterías alcalinas de manganeso.
Apoyos para la Frente
Se incluyen con el instrumento dos apoyos para la frente de diferente longitud (5) y (6). Se pueden quitar e intercambiar según la preferencia del usuario.
Función
El anillo de control (3) se utiliza para girar la imagen de la línea a través de 360º. La posición más baja proporciona un haz divergente, la posición más alta enfoca la línea a una distancia de aprox. 25 cm delante del retinoscopio.
ParaStop: El control deslizante (4) limita el recorrido ascendente del anillo de control para proporcionar un haz de luz paralelo en la parte superior de su recorrido. Para operar, presione el botón hacia adentro y hacia abajo. Para desactivar, empuje el botón o el anillo de control (3) hacia arriba.
Cambio de la Bombilla
Por favor, tenga en cuenta: El rendimiento de este instrumento solo puede garantizarse si se utilizan bombillas de repuesto originales HEINE XHL Xenon Halogen.
- Desenrosque el conector (1) y agite ligeramente para quitar la bombilla.
- Retire la cubierta de la bombilla (2).
- Limpie el cuerpo de vidrio de la nueva bombilla de repuesto con un paño limpio y vuelva a colocar la cubierta de la bombilla.
- Inserte la bombilla en el retinoscopio y vuelva a colocar el conector.
Operación de Punto
Para convertir el Retinoscopio de Línea en un Retinoscopio de Punto, simplemente cambie la bombilla de línea por una bombilla de punto.
Filtro Naranja
La luz azul es absorbida principalmente por el fondo del ojo y no contribuye al reflejo del fondo del ojo. El filtro naranja reduce el deslumbramiento ya que bloquea la luz azul. El accesorio de filtro se puede montar en lugar de la cubierta de la bombilla.
Tarjetas de Fijación
Las Tarjetas de Fijación HEINE para retinoscopía dinámica se adjuntan al retinoscopio mediante un soporte especial.
- Deslice el soporte desde el lado del paciente hacia las ranuras laterales (A).
- Seleccione una tarjeta de fijación y engánchela desde arriba (B).
Cuando no se utilizan tarjetas de fijación, el soporte se puede dejar en el retinoscopio o se puede quitar tirando de él.
Cuidado y Mantenimiento
Para evitar daños a la bombilla, evite manipular bruscamente el retinoscopio, especialmente mientras la bombilla está encendida.
La carcasa y las tarjetas de fijación se pueden limpiar con un detergente suave y un paño suave. Use un paño para lentes o un hisopo de algodón con alcohol para limpiar las ventanas externas.
Normas aplicables: DIN EN ISO 12865
De acuerdo con las regulaciones locales, este producto debe desecharse por separado como un dispositivo electrónico.
Garantía
En lugar de la garantía habitual de 2 años, garantizamos este dispositivo durante 5 años a partir de la fecha de entrega desde nuestra fábrica (esto excluye los consumibles como bombillas, puntas y baterías).
Garantizamos el correcto funcionamiento de la unidad siempre que se utilice según lo previsto por el fabricante y de acuerdo con las instrucciones de uso. Cualquier falla o defecto que ocurra durante el período de garantía se reparará de forma gratuita siempre que sea causado por fallas en el material, el diseño o la mano de obra. En el caso de una reclamación por un defecto en el producto durante el período de garantía, el comprador debe demostrar que dicho defecto estaba presente en el momento en que se entregó el producto.
Para reparaciones, póngase en contacto con su proveedor, quien nos devolverá los productos a nosotros o a nuestro agente autorizado.
