HEINE BETA 200, alpha+ - Navodila za uporabo retinoskopa

Vsebina

1 Pregled
2 Varnostne informacije
3 Nasloni za obrvi
4 Funkcija
5 Menjava žarnice
6 Delovanje s točko
7 Oranžni filter
8 Kartice za fiksacijo
9 Nega in vzdrževanje
10 Garancija
11 Prenesi navodilo
12 V drugih jezikih

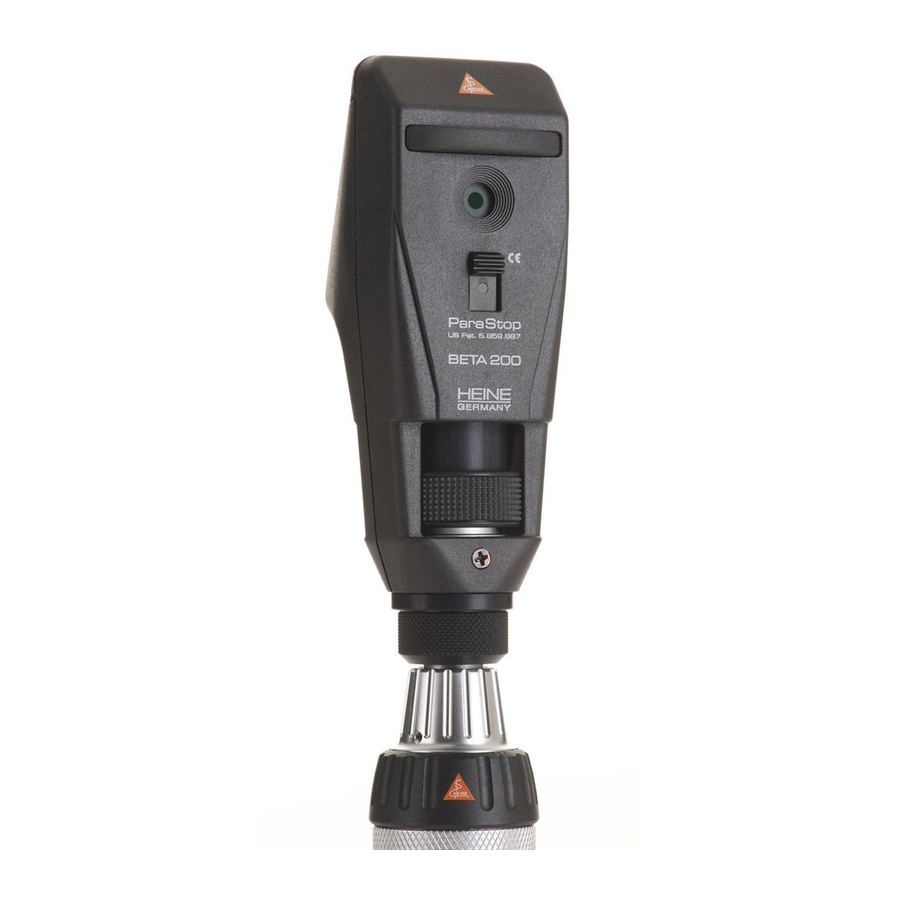

Pregled

Priključek
Pokrov žarnice
Kontrolni obroč
Drsni regulator
Naslon za obrvi
Naslon za obrvi

Varnostne informacije

Področje uporabe: Retinoskop HEINE je zasnovan izključno za določanje refrakcije očesa.

Varnost pri uporabi: Uporabljajte samo ročaje ali naprave, ki so posebej zasnovane za medicinsko uporabo kot napajalnik.

Prosimo, upoštevajte: Delovanje tega instrumenta je mogoče zagotoviti samo, če se uporabljajo originalne HEINE polnilne baterije ali alkalno-manganove baterije.

Nasloni za obrvi

Dva naslona za obrvi različnih dolžin (5) in (6) sta priložena instrumentu. Odstranite in zamenjajte ju lahko glede na želje uporabnika.

Funkcija

Kontrolni obroč (3) se uporablja za vrtenje slike črte za 360º. Najnižji položaj daje divergentni žarek, najvišji položaj pa fokusira črto na razdalji približno 25 cm pred retinoskopom.

ParaStop: Drsni regulator (4) omejuje gibanje kontrolnega obroča navzgor, da daje vzporeden svetlobni žarek na vrhu gibanja. Za delovanje pritisnite gumb navznoter in navzdol. Za izklop potisnite gumb ali kontrolni obroč (3) navzgor.

Menjava žarnice

Prosimo, upoštevajte: Delovanje tega instrumenta je mogoče zagotoviti samo, če se uporabljajo originalne HEINE XHL ksenon halogenske rezervne žarnice.

Odvijte priključek (1) in ga rahlo pretresite, da odstranite žarnico.
Snemite pokrov žarnice (2).
Obrišite stekleno telo nove nadomestne žarnice s čisto krpo in namestite pokrov žarnice.
Vstavite žarnico v retinoskop in namestite priključek.

Delovanje s točko

Če želite spremeniti retinoskop s črto v retinoskop s točko, preprosto zamenjajte žarnico s črto z žarnico s točko.

Oranžni filter

Modro svetlobo večinoma absorbira fundus in ne prispeva k refleksu fundusa. Oranžni filter zmanjšuje bleščanje, saj blokira modro svetlobo. Namesto pokrova žarnice lahko namestite filter.

Kartice za fiksacijo

HEINE kartice za fiksacijo za dinamično retinoskopijo so pritrjene na retinoskop s posebnim nosilcem.

Potisnite nosilec s strani pacienta v stranske utore (A).
Izberite kartico za fiksacijo in jo zataknite od zgoraj (B).

Ko ne uporabljate kartic za fiksacijo, lahko nosilec pustite na retinoskopu ali ga odstranite s potegom.

Nega in vzdrževanje

Da preprečite poškodbe žarnice, se izogibajte grobemu ravnanju z retinoskopom, zlasti ko je žarnica vklopljena.

Ohišje in kartice za fiksacijo lahko očistite z blagim detergentom in mehko krpo. Za čiščenje zunanjih oken uporabite krpo za leče ali vatirano palčko z alkoholom.

Veljavni standardi: DIN EN ISO 12865

V skladu z lokalnimi predpisi je treba ta izdelek odstraniti ločeno kot elektronsko napravo.

Garancija

Namesto običajne 2-letne garancije za to napravo jamčimo 5 let od datuma dobave iz naše tovarne (to ne vključuje potrošnega materiala, kot so žarnice, konice in baterije).

Zagotavljamo pravilno delovanje enote, če se uporablja, kot je predvidel proizvajalec in v skladu z navodili za uporabo. Vse napake ali pomanjkljivosti, ki se pojavijo v garancijskem obdobju, bodo popravljene brezplačno, če so posledica napak v materialu, zasnovi ali izdelavi. V primeru pritožbe zaradi napake na izdelku v garancijskem obdobju mora kupec dokazati, da je bila taka napaka prisotna v času dostave izdelka.

Za popravila se obrnite na svojega dobavitelja, ki bo blago vrnil nam ali našemu pooblaščenemu zastopniku.
