HEINE BETA 200, alpha+ - Инструкция по использованию ретиноскопа

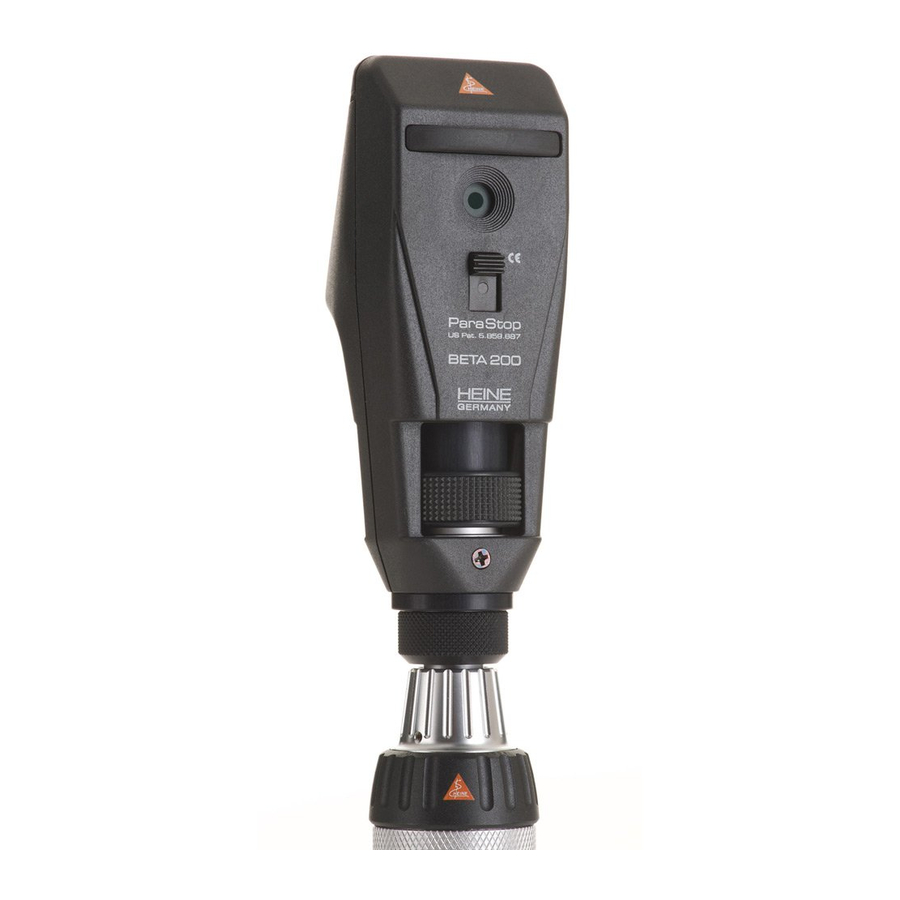

Обзор
- Коннектор
- Крышка лампы
- Кольцо управления
- Ползунковый регулятор
- Упор для брови
- Упор для брови
Информация по безопасности
Область применения: Ретиноскоп HEINE предназначен исключительно для определения рефракции глаза.
Безопасность в использовании: Используйте только рукоятки или устройства, специально разработанные для медицинского использования в качестве источника питания.
Пожалуйста, обратите внимание: Производительность этого инструмента может быть гарантирована только при использовании оригинальных аккумуляторных батарей HEINE или щелочных марганцевых батарей.
Упоры для бровей
В комплект поставки прибора входят два упора для бровей разной длины (5) и (6). Их можно снимать и менять местами в соответствии с предпочтениями пользователя.
Функция
Кольцо управления (3) используется для поворота изображения полосы на 360º. Самое нижнее положение дает расходящийся луч, самое верхнее положение фокусирует полосу на расстоянии около 25 см перед ретиноскопом.
ParaStop: Ползунковый регулятор (4) ограничивает ход кольца управления вверх, обеспечивая параллельный луч света в верхней точке хода. Для работы нажмите кнопку вниз. Чтобы выключить, нажмите кнопку или кольцо управления (3) вверх.
Замена лампы
Пожалуйста, обратите внимание: Производительность этого инструмента может быть гарантирована только при использовании оригинальных запасных ламп HEINE XHL Xenon Halogen.
- Отвинтите коннектор (1) и слегка встряхните, чтобы извлечь лампу.
- Снимите крышку лампы (2).
- Протрите стеклянный корпус новой запасной лампы чистой тканью и установите крышку лампы.
- Вставьте лампу в ретиноскоп и установите коннектор.
Работа с пятном
Чтобы преобразовать щелевой ретиноскоп в точечный ретиноскоп, просто замените щелевую лампу на точечную.
Оранжевый фильтр
Синий свет в основном поглощается глазным дном и не способствует рефлексу глазного дна. Оранжевый фильтр уменьшает ослепление, поскольку блокирует синий свет. Фильтр можно установить вместо крышки лампы.
Фиксационные карточки
Фиксационные карточки HEINE для динамической ретиноскопии крепятся к ретиноскопу с помощью специального крепления.
- Вставьте крепление со стороны пациента в боковые пазы (A).
- Выберите фиксационную карточку и зацепите ее сверху (B).
Когда фиксационные карточки не используются, крепление можно оставить на ретиноскопе или снять, потянув его.
Уход и обслуживание
Чтобы не повредить лампу, избегайте грубого обращения с ретиноскопом, особенно когда лампа включена.
Корпус и фиксационные карточки можно чистить мягким моющим средством и мягкой тканью. Используйте ткань для линз или ватный тампон со спиртом для очистки внешних окон.
Применимые стандарты: DIN EN ISO 12865
В соответствии с местными правилами, этот продукт следует утилизировать отдельно как электронное устройство.
Гарантия
Вместо обычной 2-летней гарантии мы предоставляем гарантию на это устройство в течение 5 лет с даты поставки с нашего завода (это не относится к расходным материалам, таким как лампы, наконечники и батареи).
Мы гарантируем надлежащую работу устройства при условии его использования по назначению производителем и в соответствии с инструкциями по эксплуатации. Любые неисправности или дефекты, возникшие в течение гарантийного срока, будут устранены бесплатно, если они вызваны дефектами материала, конструкции или изготовления. В случае предъявления претензии о дефекте продукта в течение гарантийного срока покупатель должен доказать, что любой такой дефект присутствовал на момент поставки продукта.
Для ремонта обратитесь к своему поставщику, который вернет товар нам или нашему уполномоченному агенту.
