HEINE BETA 200, alpha+ - Retinoskop uchun foydalanish bo'yicha ko'rsatmalar

Mundarija

1 Umumiy ko'rinish
2 Xavfsizlik haqida ma'lumot
3 Qosh tayanchlari
4 Funksiya
5 Lampochkani almashtirish
6 Nuqtali ishlash
7 Apelsin filtri
8 Fiksatsiya kartalari
9 Parvarish va texnik xizmat ko'rsatish
10 Kafolat
11 Qo'llanmani yuklab olish
12 Boshqa tillarda

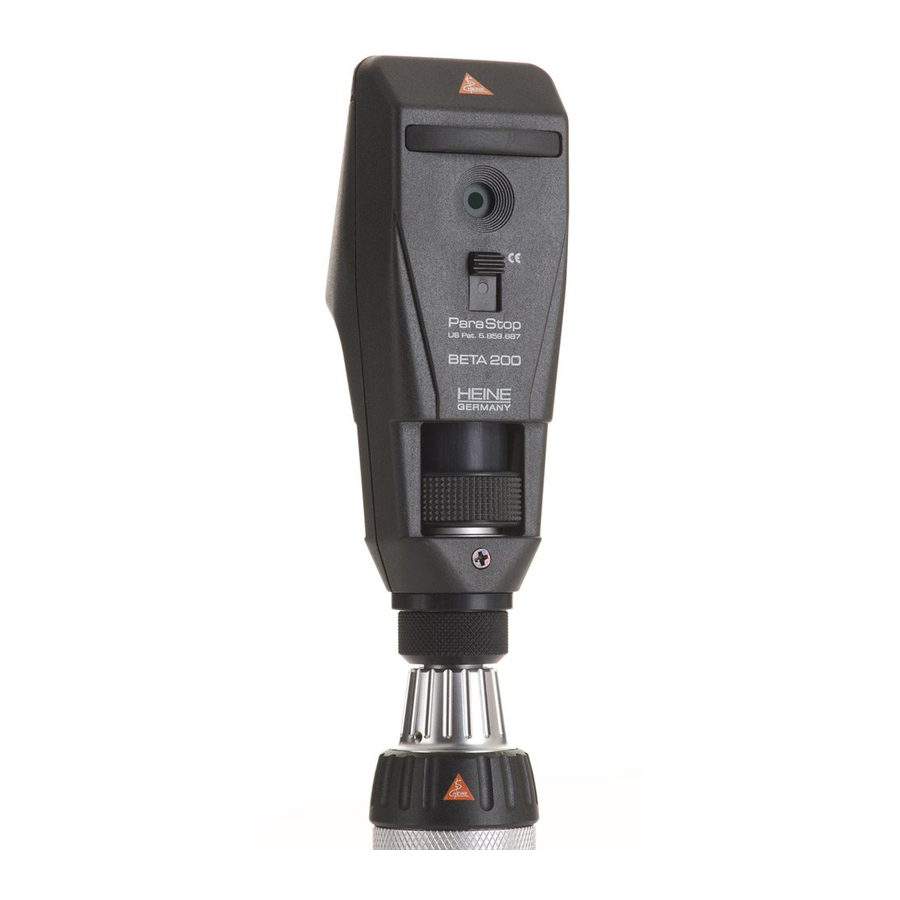

Umumiy ko'rinish

Ulagich
Lampochka qopqog'i
Boshqaruv halqasi
Slayd boshqaruvi
Qosh tayanchi
Qosh tayanchi

Xavfsizlik haqida ma'lumot

Qo'llash sohasi: HEINE retinoskopi faqat ko'zning sinishini aniqlash uchun mo'ljallangan.

Foydalanishda xavfsizlik: Faqat tibbiy maqsadlarda mo'ljallangan tutqichlar yoki qurilmalardan quvvat manbai sifatida foydalaning.

E'tibor bering: Ushbu asbobning ishlashi faqat original HEINE qayta zaryadlanuvchi batareyalar yoki ishqoriy marganets batareyalari ishlatilsa kafolatlanadi.

Qosh tayanchlari

Asbob bilan birga ikki xil uzunlikdagi qosh tayanchlari (5) va (6) taqdim etiladi. Ularni foydalanuvchi xohishiga ko'ra olib tashlash va almashtirish mumkin.

Funksiya

Boshqaruv halqasi (3) chiziqli tasvirni 360º aylantirish uchun ishlatiladi. Eng pastki holat divergent nur beradi, eng yuqori holat chiziqni retinoskop oldida taxminan 25 sm masofada fokuslaydi.

ParaStop: Slayd boshqaruvi (4) boshqaruv halqasining yuqoriga harakatini cheklab, harakatining yuqori qismida parallel yorug'lik nurini beradi. Ishlatish uchun tugmani ichkariga va pastga bosing. O'chirish uchun tugmani yoki boshqaruv halqasini (3) yuqoriga suring.

Lampochkani almashtirish

E'tibor bering: Ushbu asbobning ishlashi faqat original HEINE XHL ksenon halogen zaxira lampochkalari ishlatilsa kafolatlanadi.

Ulagichni (1) burab oching va lampochkani olib tashlash uchun engil silkiting.
Lampochka qopqog'ini (2) tortib oling.
Yangi almashtiriladigan lampochkaning shisha korpusini toza mato bilan artib, lampochka qopqog'ini joyiga qo'ying.
Lampochkani retinoskopga joylashtiring va ulagichni qayta o'rnating.

Nuqtali ishlash

Chiziqli retinoskopni nuqtali retinoskopga aylantirish uchun shunchaki chiziqli lampochkani nuqtali lampochkaga almashtiring.

Apelsin filtri

Ko'k yorug'lik asosan fundus tomonidan so'riladi va fundus refleksiga hissa qo'shmaydi. Apelsin filtri ko'k yorug'likni bloklab, ko'zni qamashtirishni kamaytiradi. Filtr aksessuarini lampochka qopqog'i o'rniga o'rnatish mumkin.

Fiksatsiya kartalari

Dinamik retinoscopiya uchun HEINE fiksatsiya kartalari retinoskopga maxsus o'rnatish moslamasi orqali biriktiriladi.

O'rnatish moslamasini bemor tomondan yon tomondagi trubkalarga (A) suring.
Fiksatsiya kartasini tanlang va uni yuqoridan ilib qo'ying (B).

Fiksatsiya kartalaridan foydalanilmayotganda, o'rnatish moslamasini retinoskopda qoldirish yoki uni tortib olish orqali olib tashlash mumkin.

Parvarish va texnik xizmat ko'rsatish

Lampochkaning shikastlanishiga yo'l qo'ymaslik uchun retinoskop bilan qo'pol muomala qilishdan saqlaning, ayniqsa lampochka yoqilgan paytda.

Korpus va fiksatsiya kartalarini yumshoq yuvish vositasi va yumshoq mato bilan tozalash mumkin. Tashqi oynalarni tozalash uchun linzalarni tozalash uchun mato yoki spirtli paxta tamponidan foydalaning.

Amaldagi standartlar: DIN EN ISO 12865

Mahalliy qoidalarga muvofiq, ushbu mahsulot elektron qurilma sifatida alohida utilizatsiya qilinishi kerak.

Kafolat

Odatdagi 2 yillik kafolat o'rniga, biz ushbu qurilmaga fabrikamızdan yetkazib berilgan kundan boshlab 5 yil kafolat beramiz (bunga lampochkalar, uchlar va batareyalar kabi sarflanadigan materiallar kirmaydi).

Agar qurilma ishlab chiqaruvchi tomonidan mo'ljallanganidek va foydalanish bo'yicha ko'rsatmalarga muvofiq ishlatilsa, biz uning to'g'ri ishlashiga kafolat beramiz. Kafolat muddati davomida yuzaga keladigan har qanday nosozliklar yoki nuqsonlar material, dizayn yoki ishlov berishdagi kamchiliklar tufayli yuzaga kelgan bo'lsa, bepul ta'mirlanadi. Kafolat muddati davomida mahsulotdagi nuqson haqida shikoyat bo'lsa, xaridor bunday nuqson mahsulot yetkazib berilgan paytda mavjud bo'lganligini isbotlashi kerak.

Ta'mirlash uchun, iltimos, yetkazib beruvchingizga murojaat qiling, u tovarlarni bizga yoki vakolatli agentimizga qaytaradi.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

HEINE BETA 200, alpha+ - Retinoskop uchun foydalanish bo'yicha ko'rsatmalar ni yuklab olish
