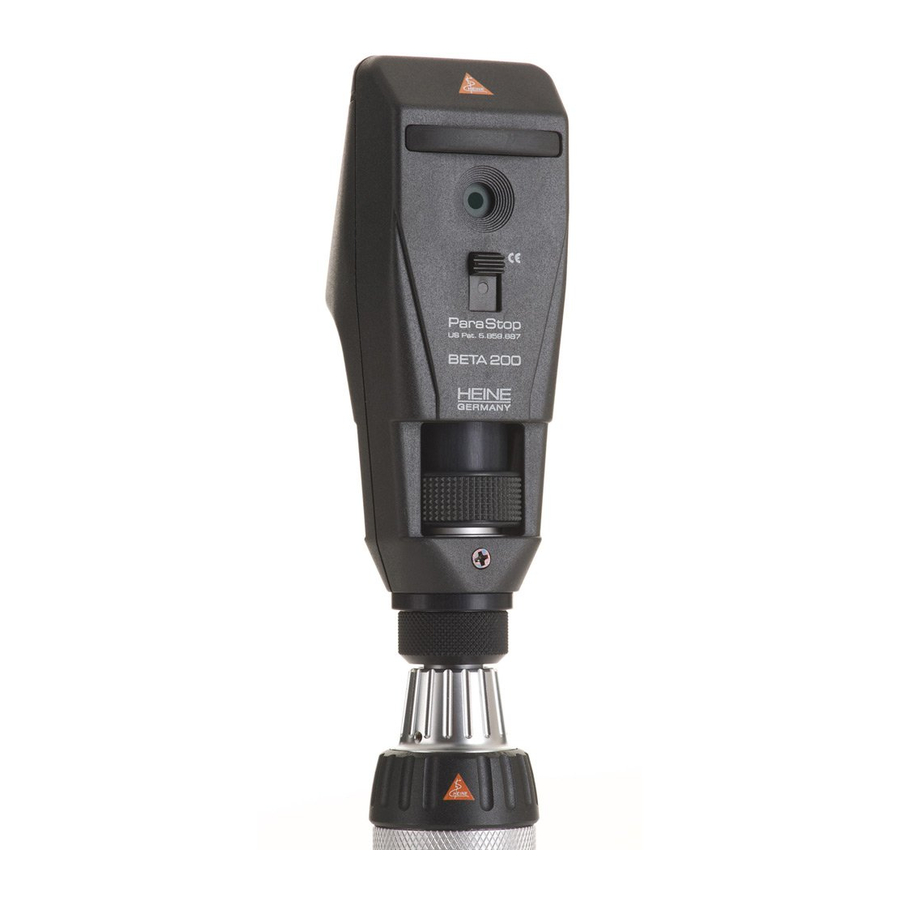

HEINE BETA 200, alpha+ - Instruksi Penggunaan Retinoskop

Isi

1 Ikhtisar
2 Informasi Keselamatan
3 Sandaran Dahi
4 Fungsi
5 Mengganti Bohlam
6 Operasi Titik
7 Filter Oranye
8 Kartu Fiksasi
9 Perawatan dan Pemeliharaan
10 Garansi
11 Unduh manual
12 Dalam Bahasa Lain

Ikhtisar

Konektor
Penutup bohlam
Cincin kontrol
Kontrol geser
Sandaran dahi
Sandaran dahi

Informasi Keselamatan

Rentang aplikasi: Retinoskop HEINE dirancang khusus untuk menentukan refraksi mata.

Keamanan dalam penggunaan: Gunakan hanya gagang atau perangkat yang dirancang khusus untuk penggunaan medis sebagai catu daya.

Harap diperhatikan: Kinerja instrumen ini hanya dapat dijamin jika baterai isi ulang HEINE asli atau baterai alkali mangan digunakan.

Sandaran Dahi

Dua sandaran dahi dengan panjang berbeda (5) dan (6) disertakan dengan instrumen. Mereka dapat dilepas dan dipertukarkan sesuai dengan preferensi pengguna.

Fungsi

Cincin kontrol (3) digunakan untuk memutar gambar garis melalui 360º. Posisi terendah memberikan berkas divergen, posisi tertinggi memfokuskan garis pada jarak sekitar. 25 cm di depan retinoskop.

ParaStop: Kontrol geser (4) membatasi pergerakan cincin kontrol ke atas untuk memberikan berkas cahaya paralel di bagian atas perjalanannya. Untuk mengoperasikan, tekan tombol ke dalam dan ke bawah. Untuk melepaskan, dorong tombol atau cincin kontrol (3) ke atas.

Mengganti Bohlam

Harap diperhatikan: Kinerja instrumen ini hanya dapat dijamin jika bohlam pengganti HEINE XHL Xenon Halogen asli digunakan.

Buka konektor (1) dan goyangkan perlahan untuk melepaskan bohlam.
Tarik penutup bohlam (2).
Seka badan kaca bohlam pengganti baru dengan kain bersih dan pasang kembali penutup bohlam.
Masukkan bohlam ke dalam retinoskop dan pasang kembali konektor.

Operasi Titik

Untuk mengubah Retinoskop Garis menjadi Retinoskop Titik, cukup ubah bohlam garis dengan bohlam titik.

Filter Oranye

Cahaya biru sebagian besar diserap oleh fundus dan tidak berkontribusi pada refleks fundus. Filter oranye mengurangi silau karena menghalangi cahaya biru. Aksesori filter dapat dipasang sebagai pengganti penutup bohlam.

Kartu Fiksasi

Kartu Fiksasi HEINE untuk retinoskopi dinamis dipasang ke retinoskop dengan menggunakan dudukan khusus.

Geser dudukan dari sisi pasien ke dalam alur lateral (A).
Pilih kartu fiksasi dan kaitkan dari atas (B).

Saat tidak menggunakan kartu fiksasi, dudukan dapat dibiarkan di retinoskop atau dapat dilepas dengan menariknya.

Perawatan dan Pemeliharaan

Untuk mencegah kerusakan pada bohlam, hindari penanganan retinoskop yang kasar terutama saat bohlam dinyalakan.

Rumah dan kartu fiksasi dapat dibersihkan dengan deterjen ringan dan kain lembut. Gunakan kain lensa atau kapas dengan alkohol untuk membersihkan jendela eksternal.

Standar yang berlaku: DIN EN ISO 12865

Sesuai dengan peraturan setempat, produk ini harus dibuang sebagai perangkat elektronik secara terpisah.

Garansi

Sebagai pengganti garansi 2 tahun yang biasa, kami menjamin perangkat ini selama 5 tahun sejak tanggal pengiriman dari pabrik kami (ini tidak termasuk barang habis pakai seperti bohlam, ujung, dan baterai).

Kami menjamin fungsi unit yang tepat asalkan digunakan sebagaimana dimaksud oleh pabrikan dan sesuai dengan instruksi penggunaan. Setiap kesalahan atau cacat yang terjadi selama masa garansi akan diperbaiki secara gratis asalkan disebabkan oleh kesalahan pada material, desain, atau pengerjaan. Dalam kasus keluhan cacat pada produk selama masa garansi, pembeli harus membuktikan bahwa setiap cacat tersebut ada pada saat produk dikirim.

Untuk perbaikan (repairs), silakan hubungi pemasok Anda, yang akan mengembalikan barang kepada kami atau agen resmi kami.
