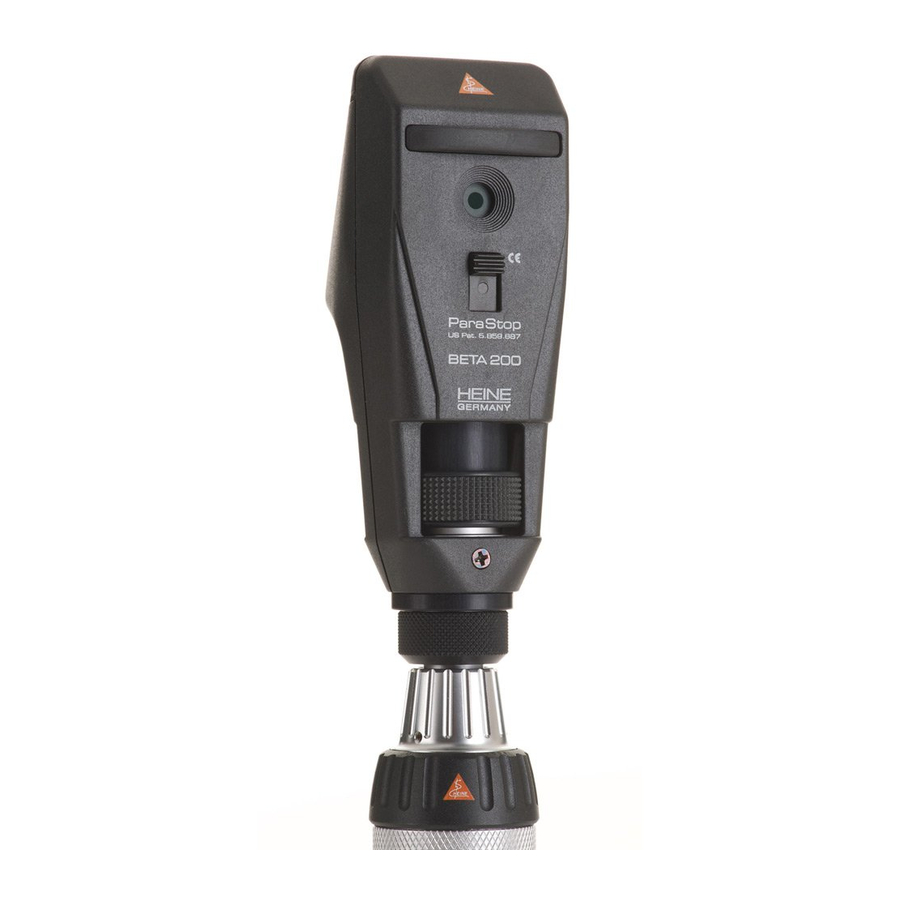

HEINE BETA 200, alpha+ - Istruzioni per l'uso del retinoscopio
Panoramica
- Connettore
- Copertura della lampadina
- Anello di controllo
- Controllo a scorrimento
- Supporto frontale
- Supporto frontale
Informazioni sulla sicurezza
Gamma di applicazioni: Il retinoscopio HEINE è progettato esclusivamente per la determinazione della rifrazione dell'occhio.
Sicurezza d'uso: Utilizzare solo maniglie o dispositivi specificamente progettati per uso medico come alimentatore.
Nota bene: Le prestazioni di questo strumento possono essere garantite solo se vengono utilizzate batterie ricaricabili originali HEINE o batterie alcaline al manganese.
Supporti frontali
Con lo strumento sono inclusi due supporti frontali di diversa lunghezza (5) e (6). Possono essere rimossi e scambiati in base alle preferenze dell'utente.
Funzione
L'anello di controllo (3) viene utilizzato per ruotare l'immagine a stria di 360º. La posizione più bassa fornisce un fascio divergente, la posizione più alta focalizza la stria a una distanza di circa 25 cm davanti al retinoscopio.
ParaStop: Il controllo a scorrimento (4) limita la corsa verso l'alto dell'anello di controllo per fornire un fascio di luce parallelo nella parte superiore della sua corsa. Per azionarlo, premere il pulsante verso l'interno e verso il basso. Per disinserirlo, spingere verso l'alto il pulsante o l'anello di controllo (3).
Sostituzione della lampadina
Nota bene: le prestazioni di questo strumento possono essere garantite solo se vengono utilizzate lampadine di ricambio originali HEINE XHL Xenon Halogen.
- Svitare il connettore (1) e agitare leggermente per rimuovere la lampadina.
- Estrarre il coperchio della lampadina (2).
- Pulire il corpo in vetro della nuova lampadina di ricambio con un panno pulito e riposizionare il coperchio della lampadina.
- Inserire la lampadina nel retinoscopio e riposizionare il connettore.
Funzionamento a spot
Per convertire il retinoscopio a stria in un retinoscopio a spot, è sufficiente sostituire la lampadina a stria con una lampadina a spot.
Filtro arancione
La luce blu viene assorbita principalmente dal fondo oculare e non contribuisce al riflesso del fondo oculare. Il filtro arancione riduce l'abbagliamento in quanto blocca la luce blu. L'accessorio filtro può essere montato al posto del coperchio della lampadina.
Schede di fissazione
Le schede di fissazione HEINE per la retinoscopia dinamica sono fissate al retinoscopio tramite uno speciale supporto.
- Far scorrere il supporto dal lato del paziente nelle scanalature laterali (A).
- Selezionare una scheda di fissazione e agganciarla dall'alto (B).
Quando non si utilizzano le schede di fissazione, il supporto può essere lasciato sul retinoscopio oppure può essere rimosso estraendolo.
Cura e manutenzione
Per evitare danni alla lampadina, evitare di maneggiare bruscamente il retinoscopio, soprattutto quando la lampadina è accesa.
L'alloggiamento e le schede di fissazione possono essere puliti con un detergente delicato e un panno morbido. Utilizzare un panno per lenti o un batuffolo di cotone con alcool per pulire le finestre esterne.
Norme applicabili: DIN EN ISO 12865
In conformità con le normative locali, questo prodotto deve essere smaltito separatamente come dispositivo elettronico.
Garanzia
Invece della consueta garanzia di 2 anni, garantiamo questo dispositivo per 5 anni dalla data di consegna dalla nostra fabbrica (ciò esclude i materiali di consumo come lampadine, punte e batterie).
Garantiamo il corretto funzionamento dell'unità a condizione che venga utilizzata come previsto dal produttore e secondo le istruzioni per l'uso. Eventuali guasti o difetti che si verificano durante il periodo di garanzia saranno riparati gratuitamente a condizione che siano causati da difetti di materiale, progettazione o fabbricazione. In caso di reclamo per un difetto del prodotto durante il periodo di garanzia, l'acquirente deve dimostrare che tale difetto era presente al momento della consegna del prodotto.
Per le riparazioni, si prega di contattare il proprio fornitore, che restituirà la merce a noi o al nostro agente autorizzato.
