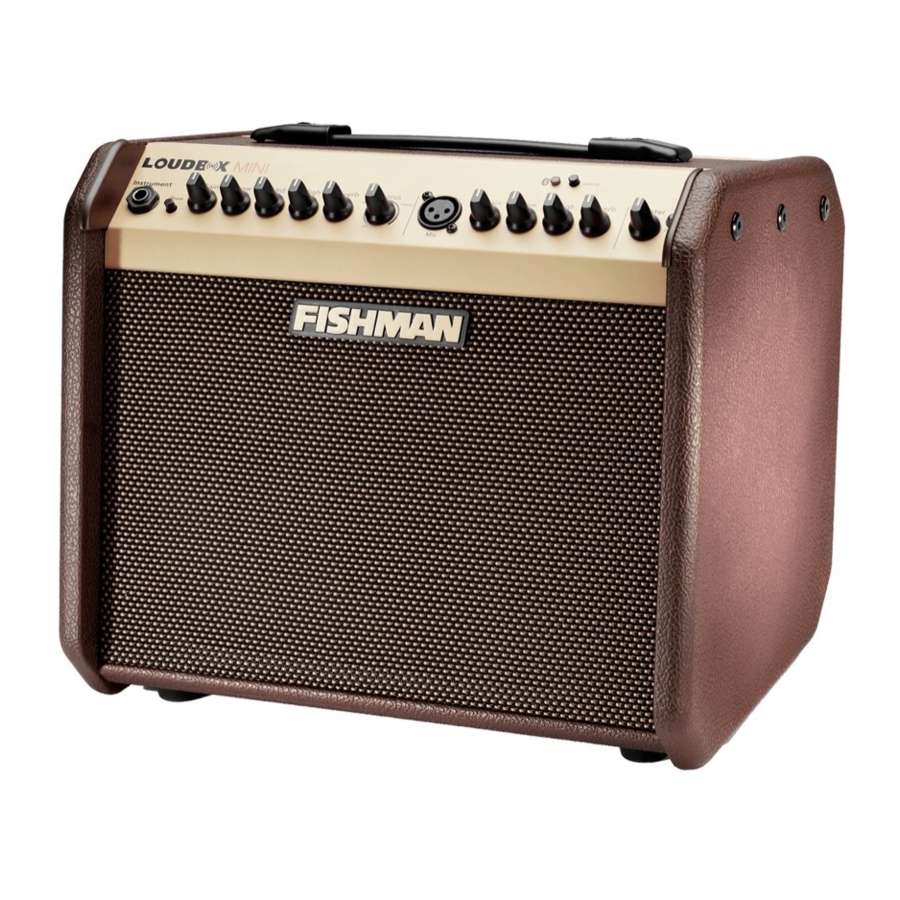

Manual del Amplificador Fishman LOUDBOX MINI - 60W

Instrucciones Importantes de Seguridad

Riesgo de descarga eléctrica. No abrir.

No hay piezas reparables por el usuario en el interior. Remita el servicio a personal cualificado. No exponga a la lluvia ni a la humedad.

Siempre que aparezca este símbolo, le alerta sobre la presencia de importantes instrucciones de operación y mantenimiento (servicio) en el manual del usuario para este amplificador.

Siempre que aparezca este símbolo, le alerta sobre la presencia de voltaje peligroso no aislado dentro de la carcasa que puede ser suficiente para constituir un riesgo de descarga eléctrica.

Para garantizar su seguridad personal y la seguridad de los demás, opere este aparato solo después de leer estas instrucciones y prestar atención a las advertencias que se enumeran a continuación.

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie solo con un paño seco.
7. No bloquee las aberturas de ventilación. Instale de acuerdo con las instrucciones del fabricante.
8. No instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor.
9. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe provisto no encaja en su toma de corriente, consulte a un electricista para que reemplace la toma obsoleta.
10. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, los receptáculos de conveniencia y el punto donde salen del aparato.
11. Utilice solo aditamentos/accesorios especificados por el fabricante.
12. Utilice solo con un carro, soporte, trípode, soporte o mesa especificados por el fabricante o vendidos con el aparato. Cuando se utiliza un carro, tenga cuidado al mover la combinación de carro/aparato para evitar lesiones por vuelco.
13. Desenchufe este aparato durante tormentas eléctricas o cuando no se utilice durante largos períodos de tiempo.
14. Remita todo el servicio a personal de servicio cualificado. Se requiere servicio cuando el aparato se ha dañado de alguna manera, como un cable de alimentación o enchufe dañado, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.
15. No exponga el aparato a goteos o salpicaduras de líquidos y no coloque objetos llenos de líquidos (como un recipiente para bebidas o un jarrón) sobre el aparato.
16. Advertencia: para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la humedad.
17. El dispositivo está diseñado y evaluado bajo la condición de clima no tropical; y solo se puede utilizar en lugares en áreas de clima no tropical. El uso del dispositivo en áreas de clima tropical resultaría en un alto riesgo de seguridad.
18. Rango normal de temperatura ambiente de funcionamiento: 0°C [32°F] a 35°C [95°F].
19.
    La batería (batería o baterías o paquete de baterías) no debe exponerse a calor excesivo como la luz solar, el fuego o similares.
20.
    Peligro de explosión si la batería se reemplaza incorrectamente. Para reemplazar la batería, utilice únicamente el kit de batería aprobado por Fishman en los centros de servicio certificados.
21. No se deben colocar fuentes de llama abierta, como velas encendidas, sobre el aparato.
22. No instale este equipo en un espacio confinado o empotrado, como una estantería o una unidad similar, y mantenga unas buenas condiciones de ventilación en un lugar abierto. La ventilación no debe verse obstaculizada cubriendo las aberturas de ventilación con elementos como periódicos, manteles, cortinas, etc.

El enchufe de red/conector del aparato se utiliza como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente operable.

Copyright © 2018 FISHMAN TRANSDUCERS, INC.
Reservados todos los derechos. Ninguna parte de este documento puede reproducirse de ninguna forma sin el permiso escrito de FISHMAN TRANSDUCERS, INC.

Empezando

Su nuevo Loudbox Mini es un amplificador portátil diseñado para reproducir fielmente el sonido de instrumentos acústicos y una variada selección de acompañamientos vocales o grabados.

Con la adición de conectividad inalámbrica Bluetooth^®, ahora puede agregar fácilmente pistas de acompañamiento u otro acompañamiento a sus presentaciones.

Aquí hay algunos consejos básicos de configuración para ayudarlo a comenzar. Para operar su Loudbox Mini de manera segura, lea todo el manual, especialmente las Instrucciones Importantes de Seguridad.

1. Ubique el interruptor de Power (encendido) (junto al terminal del cable de alimentación del panel posterior) y apáguelo, luego conecte el cable de alimentación.
2. Enchufe el Loudbox Mini en una toma de corriente con el voltaje de CA adecuado.
3. Baje el control de Master Volume (volumen maestro) y encienda el interruptor de Power (encendido). El Power Indicator (indicador de encendido) debería iluminarse.
4. Conecte su instrumento a la entrada Instrument (instrumento) con un cable blindado de ¼".
5. Aumente gradualmente la Gain (ganancia) del canal Instrument (instrumento):

• Para instrumentos con preamplificadores integrados activos (alimentados por batería), comience con el control alrededor de las 10 en punto.
• Para pastillas pasivas, puede comenzar con el control configurado mucho más alto. Es normal ejecutar este control cerca de su máximo con muchas pastillas pasivas de boca.

6. Suba lentamente el Master Volume (volumen maestro) al nivel deseado.

Panel frontal

1. Entrada de instrumento
   Esta entrada de 1/4" acepta todo tipo de pastillas acústicas pasivas o activas.
2. Fase
   Use el interruptor de "Phase" (Fase) para mejorar los graves a bajo volumen y suprimir la retroalimentación a volúmenes altos.
3. Ganancia
   Use la perilla de "Gain" (Ganancia) para establecer el nivel de señal para la entrada del instrumento.
4. Bajos
   Aumente aquí para añadir peso al sonido. En general, aumente los graves a volúmenes bajos y corte los graves a niveles más altos. Con el dial ajustado a las 12 en punto, el control está efectivamente fuera del circuito.
5. Medios
   Este control afecta la forma en que el instrumento se mezcla o destaca en la mezcla. A volúmenes altos, un corte de rango medio logrará un sonido más natural. Con el dial ajustado a las 12 en punto, el control está efectivamente fuera del circuito.
6. Agudos
   Aumente los agudos para añadir "aire" al sonido del instrumento. Con la perilla ajustada a las 12 en punto, el control está efectivamente fuera del circuito.
7. Reverberación
   Controla la cantidad de reverberación digital en el canal del instrumento.
8. Chorus
   Controla la profundidad de dos preajustes de chorus separados.
9. Entrada de micrófono
   Conecte un micrófono balanceado en esta entrada XLR para la voz o para su instrumento. El Loudbox Mini es un excelente mini PA o monitor vocal. También puede conectar un preamplificador externo con salida XLR balanceada a esta entrada.
10. Ganancia
    Use la perilla de "Gain" (Ganancia) para establecer el nivel de señal para la entrada del micrófono.
11. Bajos
    Aumente aquí para añadir peso al sonido. En general, aumente los graves a volúmenes bajos y corte los graves a niveles más altos. Con el dial ajustado a las 12 en punto, el control está efectivamente fuera del circuito.
12. Agudos
    Aumente los agudos para añadir "aire" al sonido del micrófono. Con la perilla ajustada a las 12 en punto, el control está efectivamente fuera del circuito.
13. Reverberación
    Controla la cantidad de reverberación digital en el canal del micrófono.
14. Volumen maestro
    Establezca el nivel general del Loudbox Mini con el "Master Volume" (Volumen maestro). En general, coloque el "Master Volume" (Volumen maestro) lo más alto posible usando menos "Gain" (Ganancia) (de las 2 a las 5 en punto) para lograr el sonido más limpio.
15. Encendido
    Se ilumina cuando el amplificador está encendido. El interruptor de "Power" (Encendido) se encuentra detrás del amplificador junto al enchufe del cable de alimentación.
16. Indicador de Bluetooth^®
    Este indicador verde mostrará un destello medio que indica que el módulo Bluetooth^® está listo para el emparejamiento. Mostrará un destello lento que indica que el módulo está listo para la reconexión con un dispositivo previamente emparejado. El indicador estará encendido cuando la reproducción esté activa y mostrará un destello rápido cuando la reproducción esté en pausa.
17. Emparejamiento de Bluetooth^®
    Para emparejar un dispositivo habilitado para Bluetooth^® por primera vez, mantenga presionado el botón de "Pairing" (Emparejamiento) durante más de 5 segundos. Escuchará un tono ascendente y el indicador de Bluetooth^® cambiará de un destello lento a un destello rápido que indica que está listo para emparejarse. Asegúrese de que su dispositivo habilitado para Bluetooth^® esté en modo de emparejamiento. Una vez emparejado, el indicador dejará de parpadear y le permitirá transmitir música al amplificador. Si se presiona el botón durante la reproducción emparejada, la reproducción se pausará y el indicador de Bluetooth^® mostrará un destello rápido. Presione el botón nuevamente para reanudar la reproducción y el indicador de Bluetooth^® volverá a encenderse.

Para activar Bluetooth^® para un dispositivo previamente emparejado, mantenga presionado el botón de "Pairing" (Emparejamiento) durante aproximadamente 1-2 segundos (debe ser menos de 5 segundos). Se reproducirá brevemente un tono ascendente para indicar que Bluetooth^® se está encendiendo. El indicador de Bluetooth^® parpadeará lentamente informando que está listo para reconectarse y se emparejará si su dispositivo está en modo de emparejamiento.

Para apagar el Bluetooth^® cuando ya está emparejado, mantenga presionado el botón durante 1-2 segundos. Un tono descendente indicará que la conexión se está apagando y el indicador de Bluetooth^® se apagará.

Panel trasero

1. Alimentación de CA
   Opere el amplificador solo al voltaje indicado en el panel trasero.
   Para amplificadores de 120 V comprados en EE. UU., Canadá y México, enchufe el cable de alimentación de CA desmontable suministrado.
   Para amplificadores de 100 V y 230 V comprados fuera de EE. UU. y Canadá, deberá proporcionar su propio cable de CA desmontable. Este cable debe tener un conector IECstyle 320 en un extremo y un enchufe de CA macho apropiado para su región en el otro.
   El dispositivo de desconexión es la entrada de CA o el interruptor de alimentación.
2. Interruptor de encendido
   Baje el "Master Volume" (Volumen maestro) antes de encender el amplificador. Mueva el interruptor de "Power" (Encendido) a la posición superior.
3. Entrada auxiliar - 1/4" y 1/8"
4. Entrada auxiliar - 1/4" y 1/8"
   Conecte una fuente de audio estéreo de nivel de línea, como un reproductor de CD o MP3, en esta entrada. Ambas entradas se pueden usar al mismo tiempo. Son entradas estéreo (TRS), sin embargo, las señales izquierda y derecha se mezclan a mono.
5. Mezcla D.I. (Post)
   Conéctelo aquí cuando desee enviar señales de los canales 1 y 2 a una consola de mezclas o a un amplificador esclavo. Esta salida post-EQ siempre está aislada a tierra para evitar el zumbido del bucle de tierra.

Consejos de tono

Configuración
Como referencia, comience con los controles de tono configurados en línea recta (las doce en punto). En esta posición, no se aplica ninguna ecualización de realce o corte adicional a su sonido. Comience con un volumen muy bajo y avance. A medida que suba el volumen, intente ajustar los controles de tono del Loudbox Mini como se recomienda a continuación.

1. Volumen bajo
   A un volumen bajo (justo por encima del nivel de conversación), nuestros oídos no son muy sensibles a los graves y agudos, así que dé a los controles de "Low" (Bajos) y "High" (Agudos) un buen realce. Pruebe las tres en punto en el dial.

2. Volumen medio
   A niveles medios, cuando necesita levantar la voz para que se escuche por encima de la música, el oído humano es bastante sensible a los medios. Corte el control de "Mid" (Medios) a aproximadamente las diez en punto o a su gusto. A este nivel, nuestra percepción de los graves y agudos comienza a alcanzar al resto del espectro tonal, por lo que puede retroceder ligeramente los controles de "Low" (Bajos) y "High" (Agudos) para un buen equilibrio tonal.

3. Volumen alto
   A niveles altos, cuando debe gritar para que se escuche por encima de la música, sus oídos (y su audiencia) se beneficiarán de un corte profundo de rango medio. Ajuste el dial de "Mid" (Medios) entre las nueve y las siete en punto. Nuestra percepción de los graves y agudos se "aplana" a volúmenes altos, por lo que no necesitará mucho, si es que necesita alguno, realce de "Low" (Bajos) o "High" (Agudos). Ajuste las perillas de "Low" (Bajos) y "High" (Agudos) entre las doce y la una en punto. En muchos casos, también puede mejorar el tono a un volumen muy alto si corta los graves. Intente ajustar la perilla de "Low" (Bajos) entre las diez y las once en punto.
