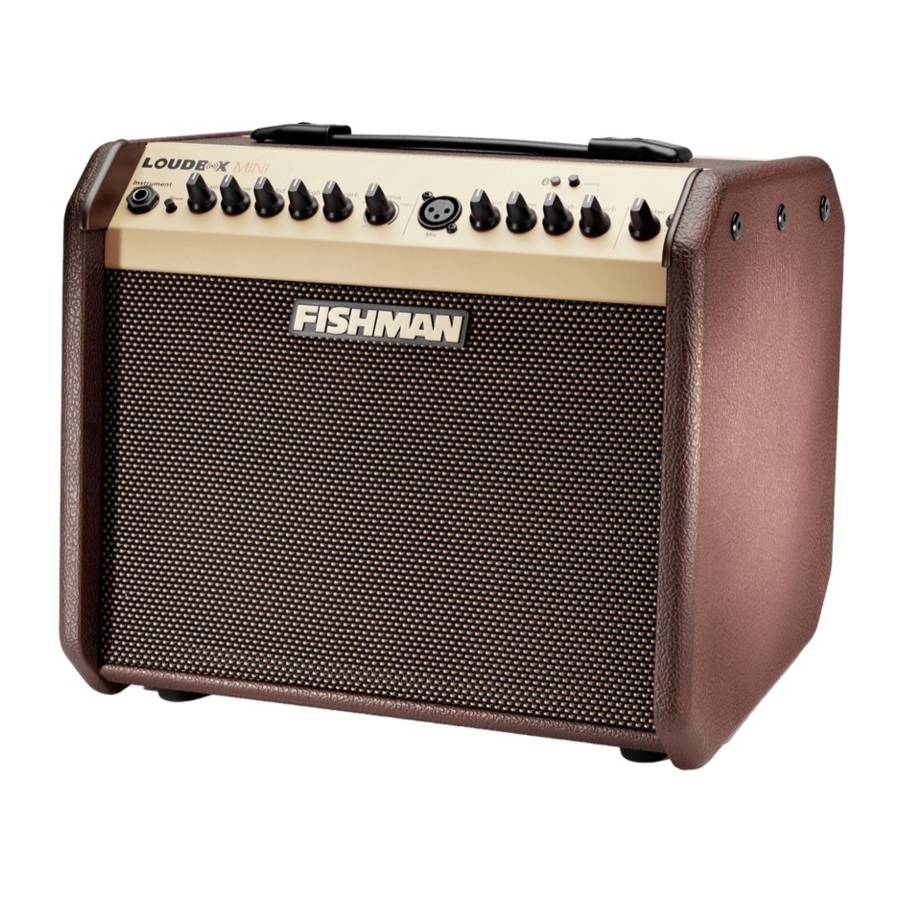

Fishman LOUDBOX MINI - 60W erősítő használati útmutató

Fontos biztonsági utasítások

Áramütés veszélye. Ne nyissa fel.

Nincsenek belül felhasználó által javítható alkatrészek. A javítást bízza képzett szakemberre. Ne tegye ki esőnek vagy nedvességnek.

Amikor ez a szimbólum megjelenik, figyelmezteti Önt a fontos kezelési és karbantartási (szervizelési) utasításokra az erősítő használati útmutatójában.

Amikor ez a szimbólum megjelenik, figyelmezteti Önt a szigetelés nélküli veszélyes feszültség jelenlétére a burkolaton belül, amely elegendő lehet áramütés kockázatának okozásához.

Saját és mások biztonsága érdekében csak azután használja ezt a készüléket, miután elolvasta ezeket az utasításokat és figyelembe vette az alábbi figyelmeztetéseket.

1. Olvassa el ezeket az utasításokat.
2. Őrizze meg ezeket az utasításokat.
3. Vegye figyelembe az összes figyelmeztetést.
4. Kövesse az összes utasítást.
5. Ne használja ezt a készüléket víz közelében.
6. Csak száraz ruhával tisztítsa.
7. Ne zárja el a szellőzőnyílásokat. A telepítést a gyártó utasításainak megfelelően végezze.
8. Ne telepítse hőforrások, például radiátorok, hőregiszterek, kályhák vagy más készülékek (beleértve az erősítőket is) közelébe, amelyek hőt termelnek.
9. Ne akadályozza meg a polarizált vagy földelt dugó biztonsági célját. A polarizált dugónak két pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelt dugónak két pengéje és egy harmadik földelő érintkezője van. A széles penge vagy a harmadik érintkező az Ön biztonságát szolgálja. Ha a mellékelt dugó nem illik a konnektorba, forduljon villanyszerelőhöz az elavult konnektor cseréjéhez.
10. Óvja a tápkábelt attól, hogy rálépjenek vagy becsípjék, különösen a dugóknál, a konnektoroknál és azon a ponton, ahol kilép a készülékből.
11. Csak a gyártó által meghatározott tartozékokat/kiegészítőket használja.
12. Csak a gyártó által meghatározott vagy a készülékkel együtt értékesített kocsival, állvánnyal, háromlábú állvánnyal, konzollal vagy asztallal használja. Ha kocsit használ, legyen óvatos a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket.
13. Húzza ki a készüléket a konnektorból villámlás idején, vagy ha hosszabb ideig nem használja.
14. Minden javítást bízzon képzett szervizszemélyzetre. Javításra van szükség, ha a készülék bármilyen módon megsérült, például a tápkábel vagy a dugó sérült, folyadék ömlött a készülékbe, vagy tárgyak estek a készülékbe, a készülék esőnek vagy nedvességnek volt kitéve, nem működik megfelelően, vagy leesett.
15. Ne tegye ki a készüléket csepegő vagy fröccsenő folyadékoknak, és ne helyezzen a készülékre folyadékkal teli tárgyakat (például italos dobozt vagy vázát).
16. Figyelmeztetés: A tűz vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket nedvességnek.
17. A készüléket nem trópusi éghajlati viszonyok között tervezték és értékelték; és csak nem trópusi éghajlati területeken használható. A készülék trópusi éghajlati területeken történő használata magas biztonsági kockázatot eredményezne.
18. Normál üzemi környezeti hőmérséklet tartomány: 0°C [32°F] és 35°C [95°F] között.
19.
    Az akkumulátort (akkumulátorokat vagy akkumulátorcsomagot) ne tegye ki túlzott hőhatásnak, például napsütésnek, tűznek vagy hasonló hatásoknak.
20.
    Robbanásveszély, ha az akkumulátort helytelenül cserélik ki. Az akkumulátor cseréjéhez csak a Fishman által jóváhagyott akkumulátorkészletet használja a minősített szervizközpontokban.
21. Ne helyezzen a készülékre nyílt lángforrást, például gyertyát.
22. Ne telepítse ezt a berendezést zárt vagy beépített helyre, például könyvespolcra vagy hasonló egységbe, és biztosítson jó szellőzési feltételeket a nyílt területen. A szellőzést nem szabad akadályozni olyan tárgyakkal, mint újságpapír, asztalterítő, függöny stb.

A hálózati csatlakozó/készülékcsatlakozó a leválasztó eszköz, a leválasztó eszköznek könnyen működtethetőnek kell maradnia.

Copyright © 2018 FISHMAN TRANSDUCERS, INC.
Minden jog fenntartva. A dokumentum egyetlen része sem reprodukálható semmilyen formában a FISHMAN TRANSDUCERS, INC. írásos engedélye nélkül.

Első lépések

Az új Loudbox Mini egy hordozható erősítő, amelyet arra terveztek, hogy hűen adja vissza az akusztikus hangszerek hangját, valamint a vokális vagy rögzített kíséretek sokszínű választékát.

A Bluetooth^® vezeték nélküli kapcsolat hozzáadásával mostantól könnyedén adhat hozzá háttérsávokat vagy más kíséretet az előadásaihoz.

Íme néhány alapvető beállítási tipp, amelyek segítenek az indulásban. A Loudbox Mini biztonságos üzemeltetéséhez kérjük, olvassa el a teljes kézikönyvet, különösen a Fontos biztonsági utasításokat.

1. Keresse meg a Power (bekapcsoló) kapcsolót (a hátsó panel tápkábel csatlakozója mellett), és kapcsolja ki, majd csatlakoztassa a tápkábelt.
2. Dugja be a Loudbox Minit egy megfelelő váltakozó áramú feszültségű elektromos aljzatba.
3. Tekerje le a Master Volume (fő hangerő) szabályzót, és kapcsolja be a Power (bekapcsoló) kapcsolót. A Power Indicator (bekapcsolásjelző) lámpának világítania kell.
4. Csatlakoztassa hangszerét az Instrument (hangszer) bemenethez egy árnyékolt ¼"-os kábellel.
5. Fokozatosan növelje a Instrument (hangszer) csatorna Gain (erősítés) értékét:

• Az aktív (akkumulátoros) beépített előerősítőkkel rendelkező hangszerek esetében kezdje a szabályzóval 10 óra körül.
• A passzív hangszedők esetében a szabályzót sokkal magasabbra is állíthatja. Normális, ha ezt a szabályzót a maximum közelében használja sok passzív hanglyuk hangszedővel.

6. Lassan emelje a Master Volume (fő hangerő) értékét a kívánt szintre.

Előlap

1. Instrument Input (Hangszercsatlakozó)
   Ez a 6,3 mm-es bemenet minden típusú passzív vagy aktív akusztikus hangszedőt fogad.
2. Phase (Fázis)
   Használja a Phase (Fázis) kapcsolót a mélyhangok javításához alacsony hangerőn, és a gerjedés elnyomásához nagy hangerőn.
3. Gain (Erősítés)
   Használja a Gain (Erősítés) gombot a hangszerbemenet jelszintjének beállításához.
4. Low (Mély)
   Emelje itt a hangzás súlyának növeléséhez. Általánosságban elmondható, hogy alacsony hangerőn emelje a mélyhangokat, magasabb hangerőn pedig vágja le azokat. Ha a tárcsa 12 óránál van, a vezérlés gyakorlatilag nincs a áramkörben.
5. Mid (Közép)
   Ez a vezérlés befolyásolja, hogy a hangszer mennyire illeszkedik be vagy emelkedik ki a keverésben. Nagy hangerőn a középtartomány vágása természetesebb hangzást eredményez. Ha a tárcsa 12 óránál van, a vezérlés gyakorlatilag nincs a áramkörben.
6. High (Magas)
   Emelje a magas hangokat, hogy "levegőt" adjon a hangszer hangzásához. Ha a gomb 12 óránál van, a vezérlés gyakorlatilag nincs a áramkörben.
7. Reverb (Visszhang)
   Szabályozza a digitális reverb (visszhang) mennyiségét a hangszer csatornában.
8. Chorus (Kórus)
   Szabályozza a két különálló chorus (kórus) preset mélységét.
9. Mic Input (Mikrofonbemenet)
   Csatlakoztasson egy szimmetrikus mikrofont ebbe az XLR bemenetbe énekhez vagy a hangszeréhez. A Loudbox Mini kiváló mini PA vagy énekmonitor. Csatlakoztathat egy külső előerősítőt is szimmetrikus XLR kimenettel ehhez a bemenethez.
10. Gain (Erősítés)
    Használja a Gain (Erősítés) gombot a mikrofonbemenet jelszintjének beállításához.
11. Low (Mély)
    Emelje itt a hangzás súlyának növeléséhez. Általánosságban elmondható, hogy alacsony hangerőn emelje a mélyhangokat, magasabb hangerőn pedig vágja le azokat. Ha a tárcsa 12 óránál van, a vezérlés gyakorlatilag nincs a áramkörben.
12. High (Magas)
    Emelje a magas hangokat, hogy "levegőt" adjon a mikrofon hangzásához. Ha a gomb 12 óránál van, a vezérlés gyakorlatilag nincs a áramkörben.
13. Reverb (Visszhang)
    Szabályozza a digitális reverb (visszhang) mennyiségét a mikrofon csatornában.
14. Master Volume (Fő hangerő)
    Állítsa be a Loudbox Mini teljes szintjét a Master Volume (Fő hangerő) segítségével. Általánosságban elmondható, hogy a legtisztább hangzás elérése érdekében állítsa a Master Volume (Fő hangerő) a lehető legmagasabbra, kevesebb Gain (Erősítés) használatával (2 órától 5 óráig).
15. Power (Tápellátás)
    Világít, ha az erősítő be van kapcsolva. A Power (Tápellátás) kapcsoló az erősítő hátulján található, a tápkábel aljzata mellett.
16. Bluetooth^® Indicator (Bluetooth^® jelző)
    Ez a zöld jelző közepes villogást mutat, jelezve, hogy a Bluetooth^® modul készen áll a párosításra. Lassú villogást mutat, jelezve, hogy a modul készen áll az újracsatlakozásra egy korábban párosított eszközzel. A jelző világít, ha a lejátszás aktív, és gyors villogást mutat, ha a lejátszás szünetel.
17. Bluetooth^® Pairing (Bluetooth^® párosítás)
    A Bluetooth^®-kompatibilis eszköz első alkalommal történő párosításához tartsa lenyomva a Pairing (Párosítás) gombot több mint 5 másodpercig. Egy emelkedő hangot fog hallani, és a Bluetooth^® Indicator (Bluetooth^® jelző) lassú villogásról gyors villogásra vált, jelezve, hogy készen áll a párosításra. Győződjön meg arról, hogy a Bluetooth^®-kompatibilis eszköze párosítási módban van. A párosítás után a jelző abbahagyja a villogást, és lehetővé teszi a zene streamelését az erősítőre. Ha a gombot párosított lejátszás közben nyomják meg, a lejátszás szünetel, és a Bluetooth^® Indicator (Bluetooth^® jelző) gyors villogást mutat. Nyomja meg újra a gombot a lejátszás folytatásához, és a Bluetooth^® Indicator (Bluetooth^® jelző) visszatér a bekapcsolt állapotba.

A Bluetooth^® aktiválásához egy korábban párosított eszközhöz tartsa lenyomva a Pairing (Párosítás) gombot körülbelül 1-2 másodpercig (kevesebb, mint 5 másodpercnek kell lennie). Egy emelkedő hang rövid ideig lejátszódik, jelezve, hogy a Bluetooth^® bekapcsol. A Bluetooth^® Indicator (Bluetooth^® jelző) lassan villog, jelezve, hogy készen áll az újracsatlakozásra, és párosodik, ha az eszköze párosítási módban van.

A Bluetooth^® kikapcsolásához, ha már párosítva van, tartsa lenyomva a gombot 1-2 másodpercig. Egy ereszkedő hang jelzi, hogy a kapcsolat kikapcsol, és a Bluetooth^® Indicator (Bluetooth^® jelző) kikapcsol.

Hátlap

1. AC power (AC tápellátás)
   Az erősítőt csak a hátlapon feltüntetett feszültségen üzemeltesse.
   Az USA-ban, Kanadában és Mexikóban vásárolt 120 V-os erősítőkhöz csatlakoztassa a mellékelt levehető AC tápkábelt.
   Az USA-n és Kanadán kívül vásárolt 100 V-os és 230 V-os erősítőkhöz saját levehető AC kábelt kell beszereznie. Ennek a kábelnek az egyik végén IECstyle 320 csatlakozóval, a másik végén pedig az Ön régiójának megfelelő AC dugóval kell rendelkeznie.
   Az eszköz leválasztása AC bemenet vagy hálózati kapcsoló.
2. Power switch (Hálózati kapcsoló)
   Csökkentse a Master Volume (Fő hangerő) értékét, mielőtt bekapcsolja az erősítőt. Fordítsa a hálózati kapcsolót felfelé.
3. Aux Input - 1/4" & 1/8" (Aux bemenet - 6,3 mm és 3,5 mm)
4. Aux Input - 1/4" & 1/8" (Aux bemenet - 6,3 mm és 3,5 mm)
   Csatlakoztasson egy vonalszintű sztereó hangforrást, például CD- vagy MP3-lejátszót ebbe a bemenetbe. Mindkét bemenet egyszerre is használható. Ezek sztereó (TRS) bemenetek, azonban a bal és a jobb oldali jelek monóvá vannak keverve.
5. Mix D.I. (Post) (Mix D.I. (Post))
   Csatlakoztassa ide, ha mind az 1. és 2. csatornáról jeleket szeretne küldeni egy keverőpultra vagy egy slave erősítőre. Ez a post-EQ kimenet mindig földelt, hogy megakadályozza a földhurok zúgását.

Hangszín tippek

Beállítás
Referenciaként kezdje azzal, hogy a hangszínszabályzók egyenesen felfelé vannak állítva (tizenkét óra). Ebben a helyzetben nincs további emelés vagy vágás a hangszín kiegyenlítésére. Kezdje nagyon alacsony hangerővel, és haladjon felfelé. Ahogy feljebb kapcsol, próbálja meg beállítani a Loudbox Mini hangszínszabályzóit az alábbiak szerint.

1. Alacsony hangerő
   Alacsony hangerőn (éppen a beszélgetési szint felett) a fülünk nem túl érzékeny a mély- és magas hangokra, ezért adjon a Low (Mély) és High (Magas) vezérlőknek egy jó emelést. Próbálja ki a három órát a tárcsán.

2. Közepes hangerő
   Közepes hangerőn, amikor fel kell emelnie a hangját, hogy hallható legyen a zene felett, az emberi fül meglehetősen érzékeny a középtartományra. Vágja le a Mid (Közép) vezérlőt körülbelül tíz órára, vagy ízlése szerint. Ezen a szinten a mély- és magas hangok érzékelése elkezd felzárkózni a hangszín többi részéhez, így kissé visszaveheti a Low (Mély) és High (Magas) vezérlőket a jó hangszín egyensúly érdekében.

3. Nagy hangerő
   Nagy hangerőn, amikor kiabálnia kell, hogy hallható legyen a zene felett, a füle (és a közönsége) is profitál a mély középtartomány vágásából. Állítsa a Mid (Közép) tárcsát kilenc és hét óra közé. A mély- és magas hangok érzékelése "kiegyenlítődik" nagy hangerőn, így nem lesz szüksége sok, ha egyáltalán, Low (Mély) vagy High (Magas) emelésre. Állítsa a Low (Mély) és High (Magas) gombokat tizenkettő és egy óra közé. Sok esetben a hangszínt nagyon nagy hangerőn is javíthatja, ha levágja a mélyhangokat. Próbálja meg a Low (Mély) gombot tíz és tizenegy óra közé állítani.
