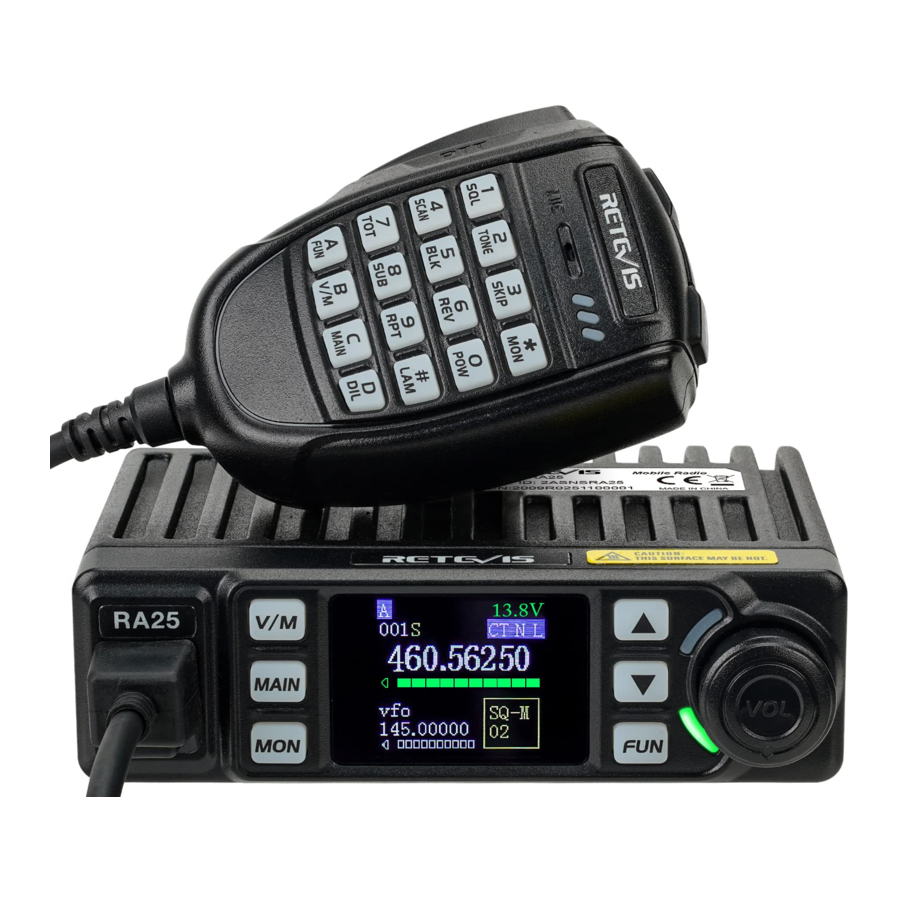

Retevis RA25 - Manual de Radio Móvil

FUNCIONES Y CARACTERÍSTICAS

La radio móvil Retevis RA25 tiene una carcasa agradable, robustez y estabilidad, funciones avanzadas y confiables, perfecta y valiosa. Esta radio móvil para aficionados está especialmente diseñada para conductores y persigue la filosofía de innovación y practicidad. Más funciones a continuación:

• Adopta material de calidad superior, mejor tecnología y radiador de alta calidad para garantizar un funcionamiento estable y duradero.
• Pantalla TFT de 1.44 pulgadas.
• Modo aficionado y modo profesional para diferentes requisitos de operación.
• 30 canales de memoria programables, identificados editando el nombre.
• Configuración de CTCSS, DCS, DTMF, 2Tone, 5Tone para cada canal individual.
• 11 grupos de código scrambler fijo más código scrambler autodefinido.
• Control de brillo LCD.
• Función de bloqueo de teclas de la unidad principal y del micrófono.
• Función de compander.
• Frecuencia de pulso de tono.

ACCESORIOS

Accesorios Estándar

Transceptor

Micrófono

Soporte Móvil

Tornillos de ajuste

Alfombrilla antideslizante

Fusible (10A 250V)

Tornillos

Almohadillas

manual

Accesorios Opcionales

Altavoz Externo

Cable de PC

Antena de Coche

CONOCIENDO EL EQUIPO

Panel frontal

Panel trasero

Micrófono

OPERACIONES BÁSICAS

Encendido/Apagado

1. Gire la perilla de volumen en el sentido de las agujas del reloj para encender la radio, la pantalla LCD de la radio mostrará el texto programado y emitirá un pitido.
2. Apagado: Gire la perilla de volumen en sentido antihorario hasta escuchar un "clic" para apagar la radio.

Ajuste del Volumen

Gire la perilla de volumen en el sentido de las agujas del reloj para aumentar el volumen y en sentido antihorario para reducirlo.

Cambiar entre el Canal Principal y el Sub Canal

En los estados de espera, presione la tecla del micrófono o la tecla del panel frontal para cambiar entre el canal principal y el sub canal. La esquina superior izquierda de la pantalla LCD mostrará el canal principal actual.

Ajustar el Canal

1. Presione la tecla del micrófono o la tecla del panel frontal para cambiar la radio al modo de canal, presione la tecla 【UP】/【DN】 del micrófono o la tecla / del panel frontal para elegir el canal.
2. En el modo de canal, ingrese tres números con la tecla numérica para elegir rápidamente un canal.

Ajuste de la Frecuencia

1. Con la tecla numérica: En el modo VFO, puede ingresar la frecuencia deseada con la tecla numérica del micrófono.
   Por ejemplo, si desea 145.125Mhz, simplemente presione las teclas 1, 4, 5, 1, 2, 5, si desea 145Mhz, simplemente presione 1, 4, 5.
   La entrada no es válida si la frecuencia está fuera de rango.
2. Por tamaño de paso: En el modo VFO, presione 【 U P 】 / 【 D N 】 del micrófono o / del panel frontal puede cambiar la frecuencia por tamaño de paso.
   El tamaño de paso se puede programar mediante software desde 2.5K hasta 50K.

Guardar Canal

En los estados de espera, presione la tecla del micrófono, la esquina superior izquierda mostrará Func, luego presione la tecla 【UP】, la esquina inferior izquierda de la pantalla LCD mostrará Save to XXX (Guardar en XXX), ahora presione la tecla 【 U P 】 / 【 D N 】 para elegir un número de canal, mantenga presionada la tecla para guardar la nueva frecuencia y volver al modo de espera.

XXX representa el número de canal, si la pantalla LCD muestra "Null" debajo de "Save TO XXX" (Guardar EN XXX), significa que el canal actual está vacío.

Eliminar Canal

1. En el modo de canal, presione la tecla del micrófono, luego presione la tecla 【DN】, la pantalla LCD mostrará "Delete XXX" (Eliminar XXX) y la frecuencia, presione la tecla 【 U P 】 / 【 D N 】 para elegir el canal a eliminar, mantenga presionada la tecla 【# LAM】 para eliminar el canal actual.

"XXX" representa el número de canal, la pantalla LCD muestra "Null" después de eliminar el canal

Recepción

Elija un canal o frecuencia de recepción para recibir la llamada, si la señal RX es débil, mantenga presionada la tecla del panel frontal o la tecla del micrófono para monitorear la señal débil.

Cuando el icono RX y la intensidad de campo parpadean, pero no se puede escuchar la llamada, significa que el canal actual recibe una portadora coincidente pero una señalización no coincidente. Consulte el CÓDIGO CTCSS/DCS o la configuración de señalización opcional en la página 6).

Supresión de Ruido Desactivada

En espera, presione la tecla del micrófono o la tecla del panel frontal para desactivar la supresión de ruido, la radio monitoreará la señal débil.

Transmisión

Mantenga presionado [PTT] y hable al micrófono. la radio comienza a transmitir, la pantalla muestra TX rojo e intensidad de campo. Sostenga el micrófono aproximadamente a 2.5-5.0cm de sus labios y hable al micrófono con su voz normal para obtener el mejor timbre.

Alarma de Emergencia

En espera, mantenga presionada la tecla , suéltela hasta que la pantalla LCD muestre ALARM (ALARMA), la función de alarma se activa. La regla de alarma de emergencia del programa se programará mediante el software de la PC.

Bloqueo del Teclado

En espera, mantenga presionada la tecla o la tecla , la radio emite un sonido Du, la pantalla LCD muestra LOCK (BLOQUEO). Ahora suelte la tecla, el teclado está bloqueado. Para desactivar el bloqueo de teclas, mantenga presionada la tecla o la tecla hasta que la radio emita Du Du, el icono LOCK (BLOQUEO) desaparece. Ahora suelte la tecla.

Frecuencia de Pulso de Tono de Transmisión

Mantener presionado PTT y la tecla [DN] transmitirá la frecuencia de pulso de tono preprogramada seleccionada.

Escaneo VFO y Escaneo de Canales

1. Escaneo VFO: En el modo VFO, presione la tecla del micrófono o la tecla para iniciar el escaneo VFO. Si la radio tiene programada la frecuencia PL1, PH1, ,PL2, PH2, PH2 (en la parte inferior de la lista de canales), el escaneo VFO estará entre PL1-PL2 y PL2-PH2.
2. Escaneo de Canales: En el modo de canal, presione la tecla del micrófono y luego presione la tecla para iniciar el escaneo de canales. La configuración de escaneo de canales se programará mediante el software de la PC.

Control de Activación/Desactivación de VOX

En espera, mantenga presionada la tecla 【V/M】 hasta que la pantalla LCD muestre el icono VOX, repita este paso o vuelva a encender la radio para desactivar la función VOX.

Nota: Antes de activar VOX, configure el nivel de VOX en el menú 26.

OPERACIÓN DE ACCESO DIRECTO

Presione la tecla del micrófono y luego presione la tecla numérica PARA ingresar rápidamente las siguientes funciones, luego presione la tecla 【 U P 】 / 【 D N 】 para elegir el valor. Presione la tecla 【PTT】 o para Guardar.

Lista de funciones

NO	Nombre de la función	Tecla de combinación
1	Ajuste del nivel de silenciamiento	+
2	Configuración de señalización opcional	+
3	Omitir escaneo	+
4	Escanear	+
5	Bloqueo de canal ocupado	+
6	Inversión de frecuencia	+
7	Temporizador de tiempo de espera	+
8	Interruptor de encendido/apagado del subcanal	+
9	Dirección de desplazamiento	+
10	Menú de funciones	+
11	Ajuste de potencia	+
12	Brillo LCD	+
13	Comprobación del código DTMF	+

En el modo de comprobación DTMF
Cuando compruebe el código DTMF, presione PTT para enviar el código DTMF actual. Para revisar el código DTMF, presione la tecla y luego presione la tecla para ingresar al modo de edición. Ingrese el código DTMF con las teclas numéricas, luego presione PTT para transmitir el código y guardar

CONFIGURACIÓN DE FUNCIÓN

Por Tecla del Panel Frontal

1. Presione tecla para entrar al menú principal.
2. Presione tecla o tecla para elegir la función.
3. Presione / tecla para elegir el valor.
4. Presione tecla o tecla para guardar y salir.

Cuando configure el código DCS, tecla es para cambiar entre código positivo e inverso.

Por Tecla del Micrófono

1. Presione tecla y luego presione tecla para entrar al menú.
2. Presione tecla o tecla para elegir la función.
3. Presione 【 U P 】 / 【 D N 】 tecla para elegir el valor.
4. Presione tecla para guardar y salir

Cuando configure el código DCS, tecla es para cambiar entre código Positivo e inverso. tecla es para elegir DCS especial.

Lista de funciones

Restablecer los valores predeterminados de fábrica

Si su radio parece estar funcionando mal debido a una operación o configuración incorrecta, esta función reanudará toda la configuración y los canales a los valores predeterminados de fábrica.

1. Presione la tecla del panel frontal para ingresar a la lista del MENÚ principal.
2. Presione o tecla para elegir la función 27, las opciones de reinicio de la pantalla LCD.
3. Presione / tecla para elegir "¿FÁBRICA?".
4. Mantenga presionada la tecla hasta que la radio se vuelva a encender.

Después del reinicio, toda la configuración de canal y función volverá al valor predeterminado.
Si elige "¿INICIALIZAR?", solo el valor de configuración de la función volverá a la configuración predeterminada.

ESPECIFICACIÓN

Ajustes predeterminados de fábrica
