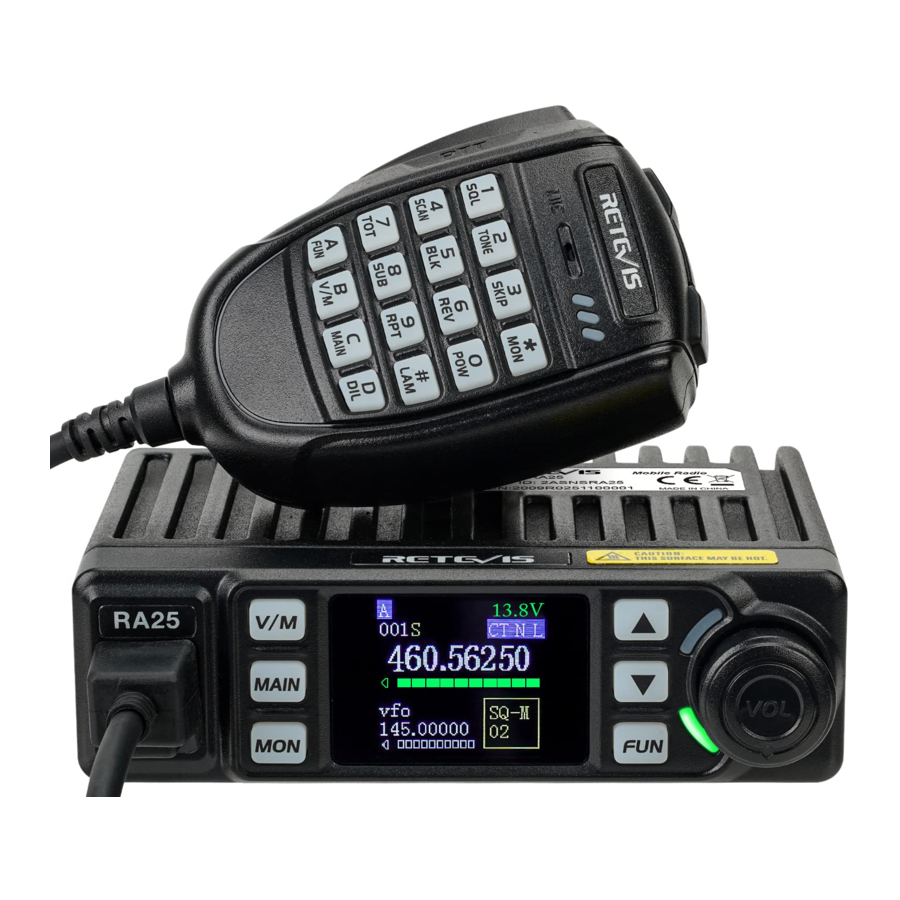

Retevis RA25 - Mobiliojo radijo stoties vadovas

FUNKCIJOS IR SAVYBĖS

Retevis RA25 mobilioji radijo stotis turi gražų korpusą, tvirtumą ir stabilumą, pažangias ir patikimas funkcijas, yra tobula ir vertinga. Ši mėgėjiška mobilioji radijo stotis specialiai sukurta vairuotojams ir siekia inovacijų ir praktiškumo filosofijos. Daugiau funkcijų pateikiama toliau:

• Naudojama aukščiausios kokybės medžiaga, geresnė technologija ir aukštos kokybės radiatorius, užtikrinantis stabilų ir patvarų veikimą.
• 1,44 colio TFT ekranas.
• Mėgėjiškas režimas ir profesionalus režimas skirtingiems veiklos reikalavimams.
• 30 programuojamų atminties kanalų, identifikuojamų redaguojant pavadinimą.
• CTCSS, DCS, DTMF, 2Tone, 5Tone nustatymai kiekvienam atskiram kanalui.
• 11 grupių fiksuotas šifravimo kodas ir savarankiškai apibrėžtas šifravimo kodas.
• LCD ryškumo valdymas.
• Pagrindinio bloko ir mikrofono klavišų užrakto funkcija.
• Kompresoriaus funkcija.
• Tono impulso dažnis.

PRIEDAI

Standartiniai priedai

Siųstuvas-imtuvas

Mikrofonas

Mobilusis laikiklis

Reguliavimo varžtai

Neslystantis kilimėlis

Saugiklis (10A 250V)

Varžtai

Pagalvėlės

Vadovas

Pasirenkami priedai

Išorinis garsiakalbis

PC kabelis

Automobilio antena

SUSIPAŽINIMAS

Priekinis skydelis

Galinis skydelis

Mikrofonas

PAGRINDINĖS OPERACIJOS

Įjungimas/išjungimas

1. Pasukite garsumo rankenėlę pagal laikrodžio rodyklę, kad įjungtumėte radiją, radijo LCD ekrane bus rodomas užprogramuotas tekstas ir pasigirs pyptelėjimas.
2. Išjungimas: pasukite garsumo rankenėlę prieš laikrodžio rodyklę, kol išgirsite "click" (spragtelėjimą), kad išjungtumėte radiją.

Garsumo reguliavimas

Pasukite garsumo rankenėlę pagal laikrodžio rodyklę, kad padidintumėte garsumą, ir prieš laikrodžio rodyklę, kad jį sumažintumėte.

Perjungimas tarp pagrindinio ir papildomo kanalo

Budėjimo būsenoje paspauskite mikrofono klavišą arba priekinio skydelio klavišą, kad perjungtumėte pagrindinį ir papildomą kanalą. Viršutiniame kairiajame LCD kampe bus rodomas dabartinis pagrindinis kanalas.

Kanalo reguliavimas

1. Paspauskite mikrofono klavišą arba priekinio skydelio klavišą, kad perjungtumėte radiją į kanalo režimą, paspauskite mikrofono 【UP】/【DN】 (aukštyn/žemyn) klavišą arba priekinio skydelio / klavišą, kad pasirinktumėte kanalą.
2. Kanalo režimu įveskite tris skaičius skaičių klavišu, kad greitai pasirinktumėte kanalą.

Dažnio reguliavimas

1. Skaičių klavišu: VFO režimu galite įvesti norimą dažnį mikrofono skaičių klavišu.
   Pavyzdžiui, jei norite 145,125 MHz, tiesiog paspauskite klavišą 1, 4, 5, 1, 2, 5, jei norite 145 MHz, tiesiog paspauskite 1, 4, 5.
   Įvestis negalioja, jei dažnis viršija diapazoną.
2. Žingsnio dydžiu: VFO režimu paspaudus mikrofono 【 U P 】 / 【 D N 】 arba priekinio skydelio / klavišą, dažnis gali būti keičiamas žingsnio dydžiu.
   Žingsnio dydį galima programuoti programine įranga nuo 2,5K iki 50K.

Kanalo išsaugojimas

Budėjimo būsenoje paspauskite mikrofono klavišą, viršutiniame kairiajame kampe bus rodoma Func (funkcija), tada paspauskite 【UP】 (aukštyn) klavišą, apatiniame kairiajame LCD kampe bus rodoma Save to XXX (išsaugoti į XXX), dabar paspauskite 【 U P 】 / 【 D N 】 (aukštyn/žemyn) klavišą, kad pasirinktumėte kanalo numerį, palaikykite klavišą, kad išsaugotumėte naują dažnį ir grįžtumėte į budėjimo režimą.

XXX reiškia kanalo numerį, jei LCD ekrane po "Save TO XXX" (išsaugoti į XXX) rodoma "Null" (nieko), tai reiškia, kad dabartinis kanalas yra tuščias.

Kanalo ištrynimas

1. Kanalo režimu paspauskite mikrofono klavišą, tada paspauskite 【DN】 (žemyn) klavišą, LCD ekrane bus rodoma "Delete XXX" (ištrinti XXX) ir dažnis, paspauskite 【 U P 】 / 【 D N 】 (aukštyn/žemyn) klavišą, kad pasirinktumėte kanalą, kurį norite ištrinti, palaikykite 【# LAM】 klavišą, kad ištrintumėte dabartinį kanalą.

"XXX" reiškia kanalo numerį, LCD ekrane rodoma "Null" (nieko) po kanalo ištrynimo

Priėmimas

Pasirinkite priėmimo kanalą arba dažnį, kad priimtumėte skambutį, jei RX signalas yra silpnas, palaikykite priekinio skydelio klavišą arba mikrofono klavišą, kad stebėtumėte silpną signalą.

Kai RX piktograma ir lauko stiprumas mirksi, bet negirdite skambučio, tai reiškia, kad dabartinis kanalas priima atitinkamą nešlį, bet neatitinkančią signalizaciją. Žr. CTCSS/DCS CODE arba Pasirenkamos signalizacijos nustatymą 6 puslapyje).

Triukšmo slopinimas išjungtas

Budėjimo režimu paspauskite mikrofono klavišą arba priekinio skydelio klavišą, kad išjungtumėte triukšmo slopinimą, radijas stebės silpną signalą.

Siuntimas

Palaikykite [PTT] (paspausk ir kalbėk) ir kalbėkite į mikrofoną. Radijas pradeda siųsti, ekrane rodomas raudonas TX ir lauko stiprumas. Laikykite mikrofoną maždaug 2,5–5,0 cm atstumu nuo lūpų ir kalbėkite į mikrofoną įprastu kalbėjimo balsu, kad gautumėte geriausią tembrą.

Avarinis signalas

Budėjimo režimu palaikykite klavišą, atleiskite jį, kol LCD ekrane pasirodys ALARM (signalas), įsijungia aliarmo funkcija. Avarinio signalo taisyklė turi būti užprogramuota PC programine įranga.

Klaviatūros užraktas

Budėjimo režimu palaikykite klavišą arba klavišą, radijas skleidžia Du garsą, LCD ekrane rodoma LOCK (užrakinta). Dabar atleiskite klavišą, klaviatūra yra užrakinta. Norėdami išjungti klavišų užraktą, palaikykite klavišą arba klavišą, kol radijas skleis Du Du, LOCK piktograma išnyks. Dabar atleiskite klavišą.

Tono impulso dažnio siuntimas

Palaikykite PTT ir [DN] (žemyn) klavišą, kad siųstumėte pasirinktą iš anksto užprogramuotą tono impulso dažnį.

VFO nuskaitymas ir kanalo nuskaitymas

1. VFO nuskaitymas: VFO režimu paspauskite mikrofono klavišą arba klavišą, kad pradėtumėte VFO nuskaitymą. Jei radijas turi užprogramuotus PL1, PH1, ,PL2, PH2, PH2 dažnius (kanalo sąrašo apačioje), VFO nuskaitymas bus tarp PL1-PL2 ir PL2-PH2.
2. Kanalo nuskaitymas: kanalo režimu paspauskite mikrofono klavišą, tada paspauskite klavišą, kad pradėtumėte kanalo nuskaitymą. Kanalo nuskaitymo nustatymas turi būti užprogramuotas PC programine įranga.

VOX įjungimo/išjungimo valdymas

Budėjimo režimu palaikykite 【V/M】 klavišą, kol LCD ekrane pasirodys VOX piktograma, pakartokite šį veiksmą arba iš naujo įjunkite radiją, kad išjungtumėte VOX funkciją.

Pastaba: prieš įjungdami VOX, nustatykite VOX lygį 26-ajame meniu.

GREITASIS VALDYMAS

Paspauskite mikrofono klavišą, tada paspauskite skaičių klavišą, kad greitai įjungtumėte šias funkcijas, tada paspauskite 【 U P 】 / 【 D N 】 (aukštyn/žemyn) klavišą, kad pasirinktumėte reikšmę. Paspauskite 【PTT】 (paspausk ir kalbėk) klavišą arba klavišą, kad išsaugotumėte.

Funkcijų sąrašas

Nr.	Funkcijos pavadinimas	Kombinacija
1	Triukšmo slopinimo lygio nustatymas	+
2	Pasirenkamos signalizacijos nustatymas	+
3	Nuskaitymo praleidimas	+
4	Nuskaitymas	+
5	Užimto kanalo blokavimas	+
6	Dažnio atvirkštinė eiga	+
7	Laiko apribojimo laikmatis	+
8	Papildomo kanalo įjungimo/išjungimo jungiklis	+
9	Poslinkio kryptis	+
10	Funkcijų meniu	+
11	Galingumo nustatymas	+
12	LCD ryškumas	+
13	DTMF kodo patikra	+

DTMF patikros režimu
Tikrinant DTMF kodą, paspaudus PTT bus išsiųstas dabartinis DTMF kodas. Norėdami peržiūrėti DTMF kodą, paspauskite klavišą, tada paspauskite klavišą, kad įjungtumėte redagavimo režimą. Įveskite DTMF kodą skaičių klavišais, tada paspauskite PTT, kad išsiųstumėte kodą ir išsaugotumėte

FUNKCIJOS NUSTATYMAS

Priekinio skydelio klavišu

1. Paspauskite klavišą, kad įeitumėte į pagrindinį meniu.
2. Paspauskite klavišą arba klavišą, kad pasirinktumėte funkciją.
3. Paspauskite / klavišą, kad pasirinktumėte reikšmę.
4. Paspauskite klavišą arba klavišą, kad išsaugotumėte ir išeitumėte.

Nustatant DCS kodą, klavišas skirtas perjungti teigiamą ir atvirkštinį kodą.

Mikrofono klavišu

1. Paspauskite klavišą, tada paspauskite klavišą, kad įeitumėte į meniu.
2. Paspauskite klavišą arba klavišą, kad pasirinktumėte funkciją.
3. Paspauskite 【 U P 】 / 【 D N 】 klavišą, kad pasirinktumėte reikšmę.
4. Paspauskite klavišą, kad išsaugotumėte ir išeitumėte

Nustatant DCS kodą, klavišas skirtas perjungti teigiamą ir atvirkštinį kodą. klavišas skirtas pasirinkti specialų DCS.

Funkcijų sąrašas

Gamyklinių numatytųjų nustatymų atstatymas

Jei atrodo, kad jūsų radijas veikia netinkamai dėl netinkamo naudojimo ar nustatymo, ši funkcija atkurs visus nustatymus ir kanalus į gamyklinius numatytuosius nustatymus.

1. Paspauskite priekinio skydelio klavišą, kad įeitumėte į pagrindinį MENIU sąrašą.
2. Paspauskite arba klavišą, kad pasirinktumėte 27-ąją funkciją, LCD ekrane rodomos atstatymo parinktys.
3. Paspauskite / klavišą, kad pasirinktumėte "FACTORY?" (Gamykliniai nustatymai?).
4. Laikykite nuspaudę klavišą, kol radijas vėl įsijungs.

Atlikus atstatymą, visi kanalo ir funkcijos nustatymai bus atkurti į numatytąsias reikšmes.
Jei pasirinksite "INITIALIZE?" (Inicializuoti?), tik funkcijos nustatymo reikšmė bus atkurta į numatytąjį nustatymą.

SPECIFIKACIJA

Gamykliniai numatytieji nustatymai
