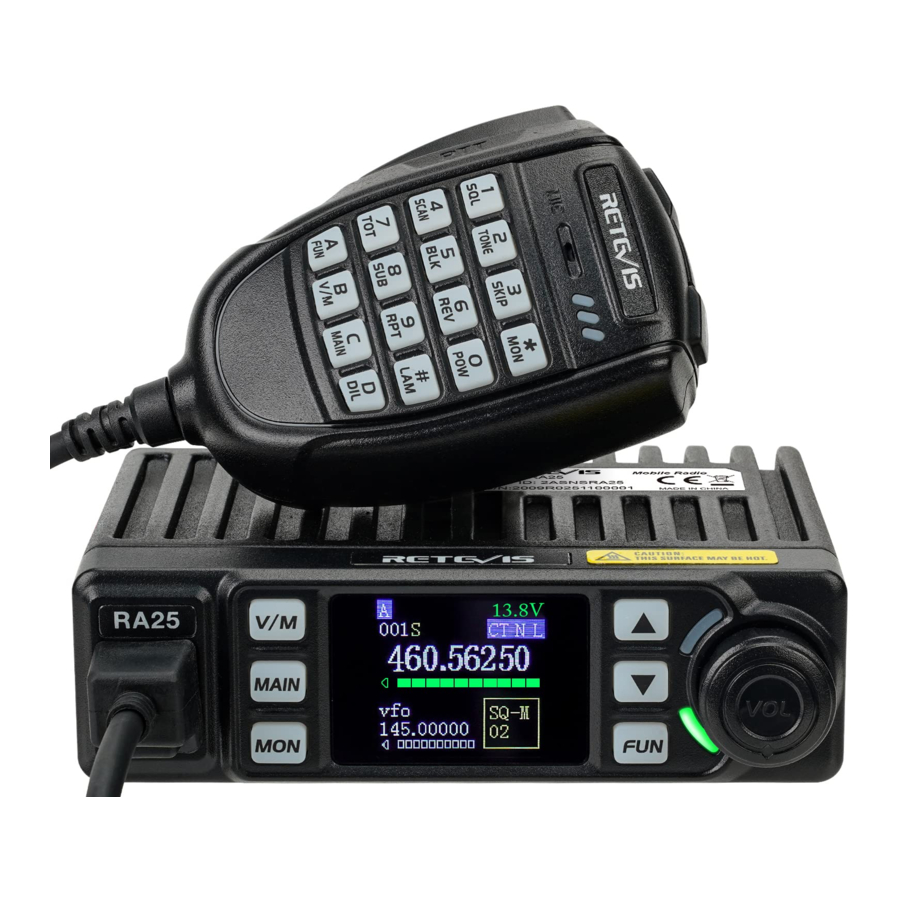

Retevis RA25 - Manualul Radioului Mobil

FUNCȚII ȘI CARACTERISTICI

Radioul Mobil Retevis RA25 are o carcasă frumoasă, robustețe și stabilitate, funcții avansate și fiabile, perfecte și valoroase. Acest radio mobil pentru amatori este special conceput pentru șoferi și urmărește filosofia inovației și a caracterului practic. Mai multe funcții după cum urmează:

• Adoptă material de calitate superioară, tehnologie mai bună și radiator de înaltă calitate pentru a asigura o funcționare stabilă și durabilă.
• Ecran TFT de 1,44 inch.
• Modul amator și modul profesional pentru cerințe diferite de operare.
• 30 de canale de memorie programabile, identificate prin editarea numelui.
• Setări CTCSS, DCS, DTMF, 2Tone, 5Tone pentru fiecare canal.
• 11 grupuri de cod de scrambler fix plus cod de scrambler auto-definit.
• Controlul luminozității LCD-ului.
• Funcția de blocare a unității principale și a microfonului.
• Funcția Compander.
• Frecvența pulsului de ton.

ACCESORII

Accesorii Standard

Transceiver

Microfon

Suport Mobil

Șuruburi de ajustare

covoraș antiderapant

Siguranță (10A 250V)

Șuruburi

Tampoane

manual

Accesorii Opționale

Difuzor Extern

Cablu PC

Antenă Auto

FAMILIARIZARE

Panoul frontal

Panoul din spate

Microfon

OPERAȚIUNI DE BAZĂ

Pornirea/Oprirea Alimentării

1. Rotiți butonul de volum în sensul acelor de ceasornic pentru a porni radioul, ecranul LCD al radioului va afișa textul programat și va emite un sunet scurt.
2. Oprire: Rotiți butonul de volum în sens invers acelor de ceasornic până auziți un "click" pentru a opri radioul.

Ajustarea Volumului

Rotiți butonul de volum în sensul acelor de ceasornic pentru a crește volumul și în sens invers acelor de ceasornic pentru a-l reduce.

Comutarea între Canalul Principal și Sub-canal

În starea de așteptare, apăsați tasta microfonului sau tasta panoului frontal pentru a comuta între canalul principal și sub-canal. Colțul din stânga sus al ecranului LCD va afișa canalul principal curent.

Ajustare Canal

1. Apăsați tasta microfonului sau tasta panoului frontal pentru a comuta radioul în modul canal, apăsați tasta microfonului 【UP】/【DN】 sau panoul frontal / pentru a alege canalul.
2. În modul canal, introduceți trei numere cu ajutorul tastei numerice pentru a alege rapid un canal.

Ajustarea Frecvenței

1. Cu ajutorul tastei numerice: În modul VFO, puteți introduce frecvența dorită cu ajutorul tastei numerice a microfonului.
   De exemplu, dacă doriți 145.125Mhz, apăsați tastele 1, 4, 5, 1, 2, 5, dacă doriți 145Mhz, apăsați 1, 4, 5.
   Introducerea este invalidă dacă frecvența depășește intervalul.
2. După dimensiunea pasului: În modul VFO, apăsați microfonul 【 U P 】 / 【 D N 】 sau panoul frontal / tasta poate schimba frecvența după dimensiunea pasului.
   Dimensiunea pasului poate fi programată prin software de la 2,5K la 50K.

Stocare canal

În starea de așteptare, apăsați tasta microfonului , colțul din stânga sus va afișa Func, apoi apăsați tasta【UP】, colțul din stânga jos al ecranului LCD va afișa Save to XXX (Salvare în XXX), acum apăsați tasta【 U P 】 / 【 D N 】 pentru a alege un număr de canal, țineți apăsată tasta pentru a stoca noua frecvență și a reveni la starea de așteptare.

XXX reprezintă numărul canalului, dacă ecranul LCD afișează "Null" sub "Save TO XXX" (Salvare ÎN XXX), înseamnă că canalul curent este gol.

Ștergere Canal

1. În modul canal, apăsați tasta microfonului , apoi apăsați tasta 【DN】, ecranul LCD afișează "Delete XXX" (Șterge XXX) și frecvența, apăsați tastele 【 U P 】 / 【 D N 】 pentru a alege canalul de șters, țineți apăsată tasta 【# LAM】 pentru a șterge canalul curent.

"XXX" reprezintă numărul canalului, ecranul LCD afișează "Null" după ștergerea canalului

Recepție

Alegeți un canal de recepție sau o frecvență pentru a primi apeluri, dacă semnalul RX este slab, țineți apăsată tasta panoului frontal sau tasta microfonului pentru a monitoriza semnalul slab.

Când pictograma RX și intensitatea câmpului luminează intermitent, dar nu se aude apelul, înseamnă că canalul curent primește o purtătoare potrivită, dar o semnalizare nepotrivită. Consultați codul CTCSS/DCS sau configurarea opțională a semnalizării de la pagina 6).

Squelch Oprit

În starea de așteptare, apăsați tasta microfonului sau tasta panoului frontal pentru a opri squelch-ul, radioul va monitoriza semnalul slab.

Transmisie

Țineți apăsat [PTT] și vorbiți în microfon. radioul începe să transmită, ecranul afișează TX roșu și intensitatea câmpului. Țineți microfonul la aproximativ 2,5-5,0 cm de buze și vorbiți în microfon cu vocea normală pentru a obține cel mai bun timbru.

Alarmă de Urgență

În starea de așteptare, țineți apăsată tasta , eliberați-o până când ecranul LCD afișează ALARM (ALARMĂ), funcția de alarmă este activată. Regula de alarmă de urgență programată trebuie programată prin software-ul PC.

Blocare Tastatură

În starea de așteptare, țineți apăsată tasta sau tasta , radioul emite sunetul Du, ecranul LCD afișează LOCK (BLOCAT). Acum eliberați tasta, tastatura este blocată. Pentru a dezactiva blocarea tastelor, țineți apăsată tasta sau tasta până când radioul emite Du Du, pictograma LOCK (BLOCARE) dispare. Acum eliberați tasta.

Transmitere Frecvență Puls de Ton

Țineți apăsat PTT și tasta [DN] va transmite frecvența pulsului de ton pre-programată selectată.

Scanare VFO și Scanare Canal

1. Scanare VFO: În modul VFO, apăsați tasta microfonului sau tasta pentru a începe scanarea VFO. dacă radioul are programată frecvența PL1, PH1, ,PL2, PH2, PH2 (în partea de jos a listei de canale), scanarea VFO va fi între PL1-PL2 și PL2-PH2.
2. Scanare canal: În modul canal, apăsați microfonul și apoi apăsați tasta pentru a începe scanarea canalului. Setarea scanării canalului trebuie programată prin software-ul PC.

Control VOX Pornit/Oprit

În starea de așteptare, țineți apăsată tasta 【V/M】 până când ecranul LCD afișează pictograma VOX, repetați acest pas sau reporniți radioul pentru a dezactiva funcția VOX.

Notă: Înainte de a activa VOX, vă rugăm să setați nivelul VOX în meniul 26.

OPERAȚIUNE RAPIDĂ

Apăsați microfonul și apoi apăsați tasta numerică PENTRU a intra rapid în următoarele funcții, apoi apăsați tasta 【 U P 】 / 【 D N 】 pentru a alege valoarea. Apăsați tasta 【PTT】 sau pentru a stoca.

Lista de funcții

NR.	Numele funcției	Combinație de taste
1	Setarea nivelului Squelch	+
2	Setarea opțională a semnalizării	+
3	Omitere scanare	+
4	Scanare	+
5	Blocare canal ocupat	+
6	Inversare frecvență	+
7	Temporizator de expirare	+
8	Comutator pornire/oprire sub-canal	+
9	Direcția offset-ului	+
10	Meniu funcții	+
11	Setare putere	+
12	Luminozitate LCD	+
13	Verificare cod DTMF	+

În modul de verificare DTMF
Când verificați codul DTMF, apăsarea PTT va trimite codul DTMF curent. Pentru a revizui codul DTMF, apăsați și apoi apăsați tasta pentru a intra în modul de editare. introduceți codul DTMF cu ajutorul tastelor numerice, apoi apăsați PTT pentru a transmite codul și a-l stoca

CONFIGURAREA FUNCȚIEI

Prin tasta panoului frontal

1. Apăsați tasta pentru a intra în meniul principal.
2. Apăsați tasta sau tasta pentru a alege funcția.
3. Apăsați / tasta pentru a alege valoarea.
4. Apăsați tasta sau tasta pentru a stoca și a ieși.

Când setați codul DCS, tasta este pentru comutarea între codul pozitiv și invers.

Prin tasta microfonului

1. Apăsați tasta și apoi apăsați tasta pentru a intra în meniu.
2. Apăsați tasta sau tasta pentru a alege funcția.
3. Apăsați 【 U P 】 / 【 D N 】 tasta pentru a alege valoarea.
4. Apăsați tasta pentru a stoca și a ieși

Când setați codul DCS, tasta este pentru comutarea între codul pozitiv și invers. tasta este pentru a alege DCS special.

Lista de funcții

Resetați valorile implicite din fabrică

Dacă radioul dvs. pare să funcționeze defectuos din cauza unei operațiuni sau configurări greșite, această funcție va relua toate configurările și canalele la valorile implicite din fabrică.

1. Apăsați tasta panoului frontal pentru a intra în lista principală de MENIU.
2. Apăsați sau tasta pentru a alege funcția 27, opțiunile de resetare a afișajului LCD.
3. Apăsați / tasta pentru a alege "FACTORY?".
4. Țineți apăsată tasta , până când radioul se repornește.

După resetare, toate setările canalelor și funcțiilor vor reveni la valoarea implicită.
Dacă alegeți "INITIALIZE?", numai valoarea de setare a funcției va reveni la setarea implicită.

SPECIFICAȚIE

Setări implicite din fabrică
