Retevis RA25 - Manuál k mobilnej rádiovej stanici

FUNKCIE A VLASTNOSTI

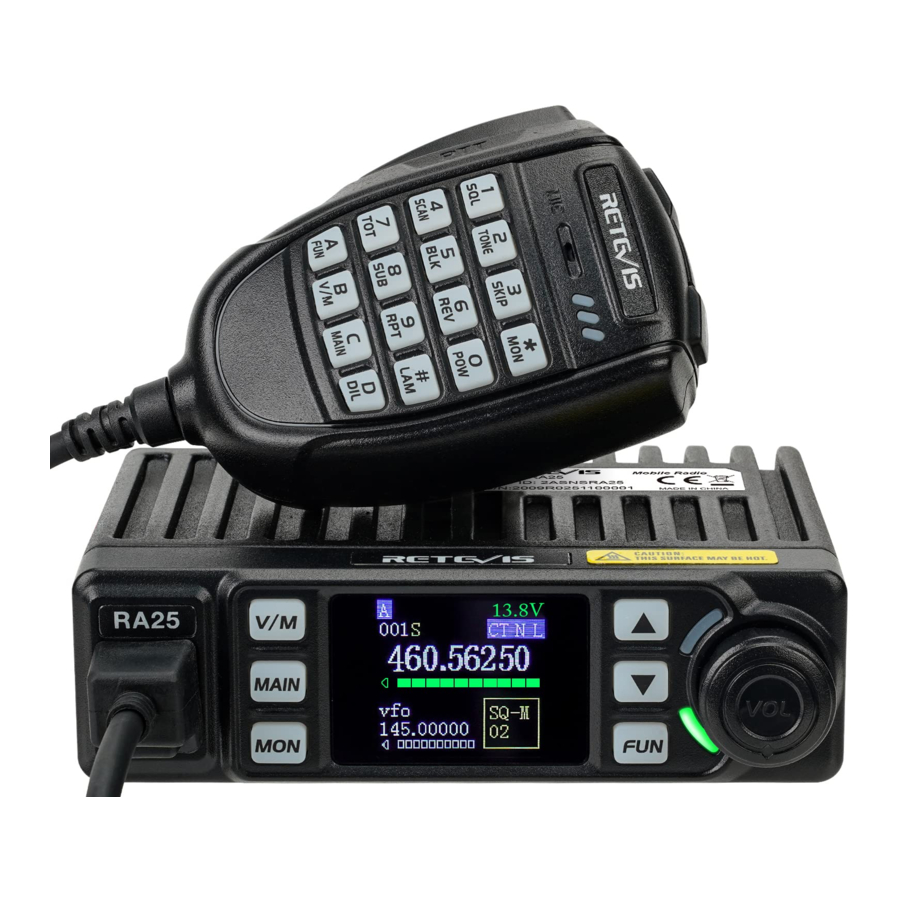

Mobilná rádiová stanica Retevis RA25 má pekné puzdro, robustnosť a stabilitu, pokročilé a spoľahlivé funkcie, perfektné a hodnotné. Táto amatérska mobilná rádiová stanica je špeciálne navrhnutá pre vodičov a sleduje filozofiu inovácie a praktickosti. Ďalšie funkcie sú nasledovné:

• Používa kvalitnejší materiál, lepšiu technológiu a vysokokvalitný chladič, aby sa zabezpečila stabilná a trvanlivá prevádzka.
• 1,44-palcový TFT displej.
• Amatérsky režim a profesionálny režim pre rôzne prevádzkové požiadavky.
• 30 programovateľných pamäťových kanálov, identifikovaných úpravou názvu.
• Nastavenie CTCSS, DCS, DTMF, 2Tone, 5Tone pre každý jeden kanál.
• 11 skupín pevných kódov scramblera plus vlastný definovaný kód scramblera.
• Ovládanie jasu LCD.
• Funkcia uzamknutia hlavnej jednotky a mikrofónu.
• Funkcia Compander.
• Frekvencia tónového impulzu.

PRÍSLUŠENSTVO

Štandardné príslušenstvo

Vysielač

Mikrofón

Mobilný držiak

Nastavovacie skrutky

Protišmyková podložka

Poistka (10A 250V)

Skrutky

Podložky

Manuál

Voliteľné príslušenstvo

Externý reproduktor

PC Cable

Car Antenna

ZOZNÁMENIE SA

Predný panel

Zadný panel

Mikrofón

ZÁKLADNÉ OPERÁCIE

Zapnutie/vypnutie napájania

1. Otočte gombíkom hlasitosti v smere hodinových ručičiek, aby ste zapli rádio, LCD rádia zobrazí naprogramovaný text a vydá zvuk pípnutia.
2. Vypnutie: Otočte gombíkom hlasitosti proti smeru hodinových ručičiek, kým nebudete počuť "cvaknutie" (click), aby ste rádio vypli.

Nastavenie hlasitosti

Otočte gombíkom hlasitosti v smere hodinových ručičiek, aby ste zvýšili hlasitosť, a proti smeru hodinových ručičiek, aby ste ju znížili.

Prepínanie medzi hlavným a vedľajším kanálom

V pohotovostnom stave stlačte kláves mikrofónu alebo kláves na prednom paneli na prepínanie medzi hlavným a vedľajším kanálom. V ľavom hornom rohu LCD sa zobrazí aktuálny hlavný kanál.

Nastavenie kanála

1. Stlačením klávesu mikrofónu alebo klávesu na prednom paneli prepnite rádio do režimu kanála, stlačte kláves 【UP】/【DN】 mikrofónu alebo kláves / na prednom paneli na výber kanála.
2. V režime kanála zadajte tri čísla pomocou číselného klávesu na rýchly výber kanála.

Nastavenie frekvencie

1. Pomocou číselného klávesu: V režime VFO môžete zadať požadovanú frekvenciu pomocou číselného klávesu mikrofónu.
   Napríklad, ak chcete 145,125 MHz, stačí stlačiť kláves 1, 4, 5, 1, 2, 5, ak chcete 145 MHz, stačí stlačiť 1, 4, 5.
   Ak je frekvencia mimo rozsahu, vstup je neplatný.
2. Podľa veľkosti kroku: V režime VFO môžete stlačením klávesu 【 U P 】 / 【 D N 】 mikrofónu alebo kláves / na prednom paneli zmeniť frekvenciu podľa veľkosti kroku.
   Veľkosť kroku je možné naprogramovať softvérom od 2,5 K do 50 K.

Uloženie kanála

V pohotovostnom stave stlačte kláves mikrofónu, v ľavom hornom rohu sa zobrazí Func (funkcia), potom stlačte kláves 【UP】 (hore), v ľavom dolnom rohu LCD sa zobrazí Save to XXX (uložiť do XXX), teraz stlačte kláves 【 U P 】 / 【 D N 】 (hore/dole) na výber čísla kanála, podržte kláves na uloženie novej frekvencie a návrat do pohotovostného režimu.

XXX znamená číslo kanála, ak sa na LCD pod "Save TO XXX" (uložiť do XXX) zobrazí "Null" (žiadny), znamená to, že aktuálny kanál je prázdny.

Vymazanie kanála

1. V režime kanála stlačte kláves mikrofónu, potom stlačte kláves 【DN】 (dole), na LCD sa zobrazí "Delete XXX" (vymazať XXX) a frekvencia, stlačte kláves 【 U P 】 / 【 D N 】 (hore/dole) na výber kanála na vymazanie, podržte kláves 【# LAM】 na vymazanie aktuálneho kanála.

"XXX" znamená číslo kanála, na LCD sa po vymazaní kanála zobrazí "Null" (žiadny)

Príjem

Vyberte kanál príjmu alebo frekvenciu na prijímanie hovoru, ak je signál RX slabý, podržte kláves na prednom paneli alebo kláves mikrofónu na monitorovanie slabého signálu.

Keď ikona RX a sila poľa blikajú, ale nie je počuť hovor, znamená to, že aktuálny kanál prijíma zodpovedajúcu nosnú, ale nezodpovedajúcu signalizáciu. Pozrite si nastavenie CTCSS/DCS CODE (KÓD CTCSS/DCS) alebo Optional Signaling (Voliteľná signalizácia) na strane 6).

Vypnutie squelch

V pohotovostnom režime stlačte kláves mikrofónu alebo kláves na prednom paneli na vypnutie squelch, rádio bude monitorovať slabý signál.

Vysielanie

Podržte [PTT] a hovorte do mikrofónu. Rádio začne vysielať, na obrazovke sa zobrazí červený TX a sila poľa. Držte mikrofón približne 2,5-5,0 cm od pier a hovorte do mikrofónu normálnym hlasom, aby ste dosiahli najlepšiu farbu hlasu.

Núdzový alarm

V pohotovostnom režime podržte kláves , uvoľnite ho, kým sa na LCD nezobrazí ALARM (alarm), funkcia alarmu sa zapne. Pravidlo núdzového alarmu sa naprogramuje pomocou PC softvéru.

Uzamknutie klávesnice

V pohotovostnom režime podržte kláves alebo kláves , rádio vydá zvuk Du, na LCD sa zobrazí LOCK (zámok). Teraz uvoľnite kláves, klávesnica je uzamknutá. Ak chcete vypnúť zámok klávesnice, podržte kláves alebo kláves , kým rádio nevydá zvuk Du Du, ikona LOCK (zámok) zmizne. Teraz uvoľnite kláves.

Frekvencia tónového impulzu vysielania

Podržaním klávesu PTT a klávesu [DN] sa bude vysielať zvolená vopred naprogramovaná frekvencia tónového impulzu.

Skenovanie VFO a skenovanie kanálov

1. Skenovanie VFO: V režime VFO stlačte kláves mikrofónu alebo kláves na spustenie skenovania VFO. Ak má rádio naprogramované frekvencie PL1, PH1, PL2, PH2 (v spodnej časti zoznamu kanálov), skenovanie VFO bude medzi PL1-PL2 a PL2-PH2.
2. Skenovanie kanálov: V režime kanálov stlačte kláves mikrofónu a potom stlačte kláves na spustenie skenovania kanálov. Nastavenie skenovania kanálov sa naprogramuje pomocou PC softvéru.

Ovládanie zapnutia/vypnutia VOX

V pohotovostnom režime podržte kláves 【V/M】, kým sa na LCD nezobrazí ikona VOX, opakovaním tohto kroku alebo opätovným zapnutím rádia vypnete funkciu VOX.

Poznámka: Pred zapnutím VOX nastavte úroveň VOX v 26. menu.

SKRATKOVÁ OPERÁCIA

Stlačte kláves mikrofónu a potom stlačte číselný kláves na rýchly vstup do nasledujúcich funkcií, potom stlačte kláves 【 U P 】 / 【 D N 】 (hore/dole) na výber hodnoty. Stlačte kláves 【PTT】 alebo na uloženie.

Zoznam funkcií

Č.	Názov funkcie	Kombinácia klávesov
1	Nastavenie úrovne squelch	+
2	Nastavenie voliteľnej signalizácie	+
3	Preskočenie skenovania	+
4	Skenovanie	+
5	Uzamknutie obsadeného kanála	+
6	Reverzná frekvencia	+
7	Časový limit časovača	+
8	Prepínač zapnutia/vypnutia vedľajšieho kanála	+
9	Smer posunu	+
10	Menu funkcií	+
11	Nastavenie výkonu	+
12	Jas LCD	+
13	Kontrola kódu DTMF	+

V režime kontroly DTMF
Pri kontrole kódu DTMF stlačením PTT odošlete aktuálny kód DTMF. Ak chcete zmeniť kód DTMF, stlačte kláves a potom stlačte kláves na vstup do režimu úprav. Zadajte kód DTMF pomocou číselných klávesov, potom stlačte PTT na odoslanie kódu a uloženie

NASTAVENIE FUNKCIÍ

Pomocou tlačidla na prednom paneli

1. Stlačte tlačidlo pre vstup do hlavného menu.
2. Stlačte tlačidlo alebo tlačidlo pre výber funkcie.
3. Stlačte / tlačidlo pre výber hodnoty.
4. Stlačte tlačidlo alebo tlačidlo pre uloženie a ukončenie.

Pri nastavovaní DCS kódu, tlačidlo slúži na prepínanie medzi pozitívnym a inverzným kódom.

Pomocou tlačidla na mikrofóne

1. Stlačte tlačidlo a potom stlačte tlačidlo pre vstup do menu.
2. Stlačte tlačidlo alebo tlačidlo pre výber funkcie.
3. Stlačte 【 U P 】 / 【 D N 】tlačidlo pre výber hodnoty.
4. Stlačte tlačidlo pre uloženie a ukončenie

Pri nastavovaní DCS kódu, tlačidlo slúži na prepínanie medzi pozitívnym a inverzným kódom. tlačidlo slúži na výber špeciálneho DCS.

Zoznam funkcií

Obnovenie továrenských nastavení

Ak sa zdá, že vaše rádio nefunguje správne kvôli nesprávnej obsluhe alebo nastaveniu, táto funkcia obnoví všetky nastavenia a kanály na továrenské nastavenia.

1. Stlačte tlačidlo na prednom paneli pre vstup do hlavného MENU (ponuky).
2. Stlačte alebo tlačidlo pre výber 27. funkcie, na LCD sa zobrazia možnosti resetovania.
3. Stlačte / tlačidlo pre výber "FACTORY?" (továrenské nastavenia?).
4. Podržte tlačidlo, kým sa rádio znova nezapne.

Po resetovaní sa všetky nastavenia kanálov a funkcií obnovia na predvolené hodnoty.
Ak vyberiete "INITIALIZE?" (inicializovať?), iba nastavenia funkcií sa obnovia na predvolené nastavenia.

ŠPECIFIKÁCIA

Predvolené výrobné nastavenia
